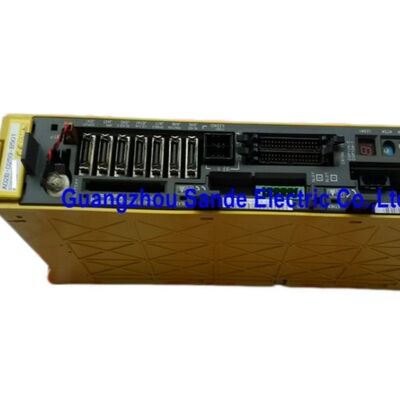

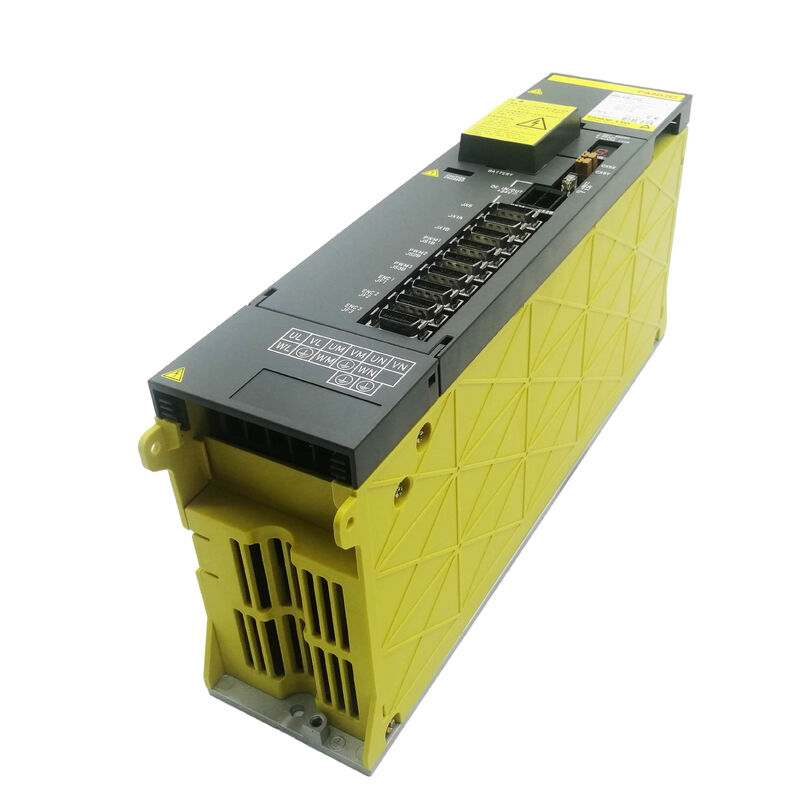

Modulo Servo Fanuc A06B-6080-H307 A06B6080H307 A06B-6080-H307

Fanuc A06B-6080-H307 | Modulo Amplificatore Servo Alpha — SVM3-20/20/40, Tipo B a 3 assi, 283–325V / 4.35kW, 5.9A / 5.9A / 12.5A

Panoramica

Il Fanuc A06B-6080-H307 è un modulo amplificatore servo alpha a tre canali, designato SVM3-20/20/40, che fornisce un'uscita di corrente asimmetrica attraverso i suoi tre canali d'asse: i canali L e M erogano ciascuno un'uscita continua di 5.9A abbinata ai motori di classe αC6/2000, mentre il canale N eroga un'uscita continua di 12.5A per un motore di classe α22/2000 più potente. Questa configurazione asimmetrica a tre assi è uno strumento pratico per la progettazione di macchine — consente a tre assi di classi di motori diverse di essere serviti da un unico modulo, senza richiedere né la spesa di un modulo a corrente più elevata per tutti e tre i canali né la complessità del cabinet di moduli separati a singolo asse per ciascuno.

La serie A06B-6080 è la controparte con interfaccia di Tipo B della serie A06B-6079 di Tipo A. Entrambe le serie contengono le stesse designazioni di modello SVM e identiche specifiche elettriche, ma comunicano con il CNC tramite il protocollo PWM di Tipo B anziché di Tipo A.

L'interfaccia di Tipo B viene utilizzata con i controlli delle serie 0-MD, 0-MF, 15B, 16B, 18B e 21B — la generazione con suffisso B dei controlli CNC Fanuc che si è evoluta parallelamente ai controlli con suffisso A dotati di Tipo A.

Meccanicamente ed elettricamente, le due serie sono intercambiabili; l'impostazione dell'interfaccia determina quale sia corretta per una data macchina.

In pratica, la configurazione SVM3-20/20/40 appare su macchine in cui due assi condividono una classe di motore simile (due assi di classe αC6 — forse assi rotanti X e Y, o A e C) mentre un asse più pesante (asse Z con carico assistito dalla gravità, o una grande tavola rotante) richiede il canale N di classe α22.

L'unico modulo largo 90 mm gestisce tutti e tre senza espandere l'ingombro della guida di trascinamento oltre quanto occuperebbe un più semplice SVM3-20/20/20 a tre canali.

Specifiche Chiave

Architettura Asimmetrica a Tre Assi — Configurazione Corrente 20/20/40

La designazione di corrente SVM3-20/20/40 identifica la classe di corrente di picco di ciascun canale nella convenzione di numerazione interna di Fanuc: "20" corrisponde alla classe di uscita continua di 5.9A (pilotata da moduli IPM di classe 50A), e "40" corrisponde alla classe di uscita continua di 12.5A (pilotata da moduli IPM più grandi in grado di sostenere correnti continue e di picco più elevate richieste dal motore del canale N).

Tre diversi moduli IPM si adattano alla larghezza del modulo di 90 mm perché le dimensioni fisiche di ciascun IPM scalano con la sua corrente nominale — gli IPM di classe "20" per L e M sono più piccoli degli IPM di classe "40" per N, consentendo a tutti e tre di coesistere nel formato compatto di 90 mm.

La maggiore capacità di corrente dell'IPM del canale N è il motivo per cui l'A06B-6080-H307 assorbe 4.35kW dal bus DC anziché i 3.7kW dell'SVM3-20/20/20 simmetrico (H304) — i 0.65kW aggiuntivi riflettono la maggiore richiesta di potenza sostenuta del motore α22 sul canale N.

Interfaccia Tipo B — Contesto di Compatibilità CNC

Il protocollo di feedback seriale PWM di Tipo B nell'A06B-6080-H307 è lo standard di interfaccia per i controlli CNC di serie B di Fanuc.

Funzionalmente identico all'architettura del loop di posizione/velocità/corrente dell'interfaccia di Tipo A, il Tipo B differisce nei parametri di comunicazione seriale specifici e nella temporizzazione che il CNC utilizza per trasmettere i comandi dell'asse e ricevere il feedback.

Una macchina configurata con controlli di Tipo B deve utilizzare moduli SVM di Tipo B in tutto lo stack di azionamento — la miscelazione di moduli di Tipo A in un'installazione di Tipo B produce errori di comunicazione tra il CNC e il modulo interessato.

L'A06B-6080-H307 è testato e certificato sui controlli FANUC delle generazioni 0-C, 0-D, 16, 18 e 21 nella configurazione con interfaccia di Tipo B.

La sua compatibilità con questa generazione di controlli lo colloca in una vasta base installata di macchine utensili CNC costruite tra gli anni '90 e i primi anni 2000 — macchine che rimangono in produzione attiva e richiedono regolarmente la sostituzione dei moduli servo man mano che i componenti originali invecchiano.

FAQ

D1: Qual è la differenza funzionale tra l'A06B-6080-H307 (Tipo B) e l'A06B-6079-H307 (Tipo A)?

Entrambi sono moduli a tre assi SVM3-20/20/40 con identiche specifiche elettriche: 5.9A su L e M, 12.5A su N, 4.35kW in ingresso, bus DC 283–325V. L'unica differenza è l'interfaccia di comunicazione CNC.

L'A06B-6079-H307 (Tipo A) funziona con i controlli delle serie 0-C, 15A, 16A, 18A, 21A. L'A06B-6080-H307 (Tipo B) funziona con i controlli delle serie 0-MD, 0-MF, 15B, 16B, 18B, 21B. La sostituzione di uno con l'altro senza riconfigurare l'interfaccia CNC produrrà allarmi di comunicazione. Confermare sempre il tipo di CNC della macchina prima di ordinare.

D2: Il canale N gestisce 12.5A — può anche eseguire un motore più piccolo come quelli su L e M?

Sì. La classificazione di 12.5A del canale N è la corrente continua massima che erogherà; non forza il motore a prelevare questa corrente. Se un motore più piccolo di classe αC6 (che necessita di 5.9A) è collegato al canale N, l'azionamento opera a circa la metà della capacità del canale N. I parametri servo devono essere impostati per il modello di motore effettivo su N.

Non vi è alcun danno elettrico nell'utilizzare un canale di uscita con una classificazione più elevata con un motore con classificazione inferiore. Tuttavia, il contrario — collegare un motore da 12.5A al canale L o M da 5.9A — causerebbe allarmi di sovracorrente durante il funzionamento a pieno carico.

D3: Quali allarmi CNC identificano quale canale specifico sull'A06B-6080-H307 è guasto?

Il LED a 7 segmenti sul modulo mostra codici di allarme specifici del canale. L'allarme 8 (HCL) indica sovracorrente asse L; l'allarme 9 (HCM) indica sovracorrente asse M; l'allarme A (HCN) indica sovracorrente asse N.

Il numero di allarme SV del CNC identifica l'asse macchina corrispondente (X, Y, Z). Gli allarmi di canale combinati (b, C, d, E) indicano guasti simultanei multipli.

La sequenza diagnostica standard consiste nel scollegare i cavi U/V/W del motore sospetto e testare l'isolamento del motore verso terra di protezione — un isolamento accettabile è di diverse centinaia di megaohm o superiore — prima di concludere che il modulo necessita di sostituzione.

D4: Come viene alimentato l'A06B-6080-H307 all'interno del sistema di amplificatori alpha?

L'H307 attinge la sua potenza operativa di 4.35kW dal bus DC condiviso dell'alpha PSM, lo stesso bus che alimenta tutti i moduli SVM e SPM nello stack. Il PSM deve fornire la domanda di picco combinata di tutti i moduli collegati simultaneamente.

Per una macchina con un SVM3-20/20/40 (4.35kW) e un mandrino SPM-11 (17.5kW), il PSM deve sostenere almeno 21.85kW — un PSM-26 (A06B-6087-H126) è una selezione tipica per questa configurazione.

L'H307 non ha un alimentatore interno; non può funzionare senza un PSM collegato e funzionante.

D5: Qual è l'approccio di riparazione per l'A06B-6080-H307 quando si guasta?

Il percorso più pratico per la maggior parte degli utenti è lo scambio: fornire il modulo guasto a uno specialista del servizio Fanuc, che fornisce un'unità ricondizionata testata e garantita.

La riparazione a livello di componente è disponibile — moduli IPM a transistor, fusibili, ventole di raffreddamento e pacchi batteria per encoder assoluti sono disponibili come parti di servizio.

La scheda di cablaggio e la scheda di controllo non sono vendute separatamente da Fanuc, ma le strutture di riparazione specializzate le hanno in magazzino.

Tutte le unità H307 riparate devono essere testate su controlli Fanuc 0-D o 16/18/21 di Tipo B effettivi con motori alpha appropriati su tutti e tre i canali prima di essere rimesse in servizio, verificando il corretto funzionamento alla corrente nominale su ciascun canale indipendentemente.
