| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-6078-H206 |

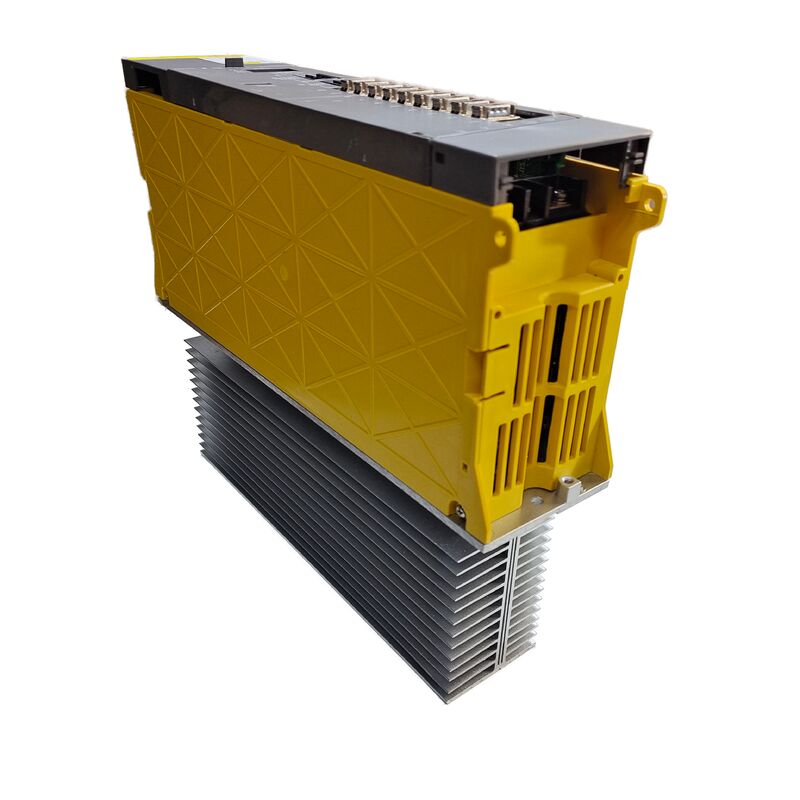

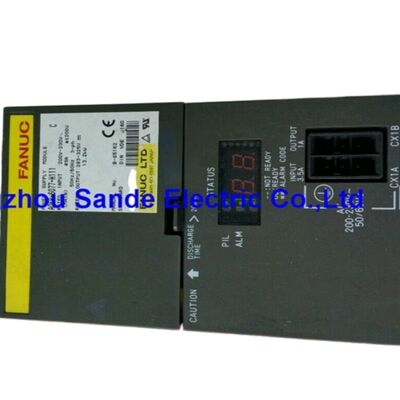

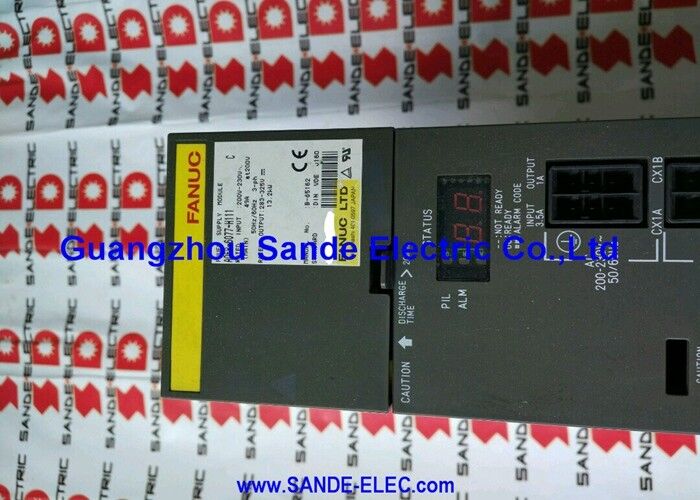

IlFanuc A06B-6078-H206è un modulo amplificatore a fusione della serie alfa di prima generazione, designato SPM-5.5, della famiglia di amplificatori a fusione A06B-6078 di Fanuc.
Come modulo a fusione compatto di classe 5,5 kW, è stato sviluppato per due scenari di installazione specifici: come principale azionamento a fusione su macchine utensili CNC più piccole,e come amplificatore secondario o a subspindle nei centri di lavorazione a doppio spindle e nei centri di tornitura in cui la domanda di potenza del subspindle è modesta rispetto al spindle principale.
La serie A06B-6078 occupa un posto particolare nella storia degli amplificatori alfa di Fanuc come piattaforma alfa di prima generazione.
Questa architettura ha introdotto il sistema PSM/SVM/SPM integrato prima che i miglioramenti HRV ad alta risoluzione arrivassero nelle successive serie A06B-6082, A06B-6088 e A06B-6102.Il PSM fornisce il bus DC condiviso, i moduli SVM gestiscono gli azionamenti del servoasse, e lo SPM gestisce il fusibile, tutti provenienti dalla stessa rotaia dell'amplificatore.
L'A06B-6078-H206 si adatta naturalmente all'interno di questa architettura, accoppiata con i moduli della serie SVM A06B-6079 sulla stessa rotaia nelle macchine della sua epoca.
L'impronta del modulo da 66,8 × 70 mm è fisicamente compatta per un azionamento a mandrino da 5,5 kW.
La filosofia di progettazione del modulo di azionamento integrato di Fanuc ha permesso questa piccola dimensione, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.
| Parametro | Valore |
|---|---|
| Modello di modulo | SPM-5.5 |
| Interfaccia | Tipo 1 (alfa di prima generazione) |
| Serie di potenza | 200VAC (tensione standard) |
| Collegatori di feedback | JY2 e JY4 |
| Dimensioni | 66.8 × 70 × 163,5 mm |
| Fonte di alimentazione | Autobus a corrente continua condiviso Alfa PSM |
| Varianti del suffisso | #H500, #H501 |
| SVM compatibile | Serie A06B-6079 |
| PSM compatibile | PSM alfa di prima generazione |
L'interfaccia di tipo 1 dell'A06B-6078-H206 si connette al CNC tramite l'interfaccia seriale del fusibile, consentendo le funzioni avanzate del fusibile che definiscono la capacità del fusibile alfa di prima generazione:Cs contornoLa risposta arriva all'unità tramite i connettori JY2 e JY4,con un'intensità di potenza superiore a 50 W,.
Questa disposizione di feedback JY2/JY4 è specifica per gli azionamenti a fusione di interfaccia di tipo 1 e distingue l'A06B-6078-H206 dagli amplificatori a fusione di interfaccia di tipo 2, tipo 3 e tipo 4,che utilizzano diverse impostazioni di connettori e set di parametri.
L'H206 non è esplicitamente compatibile con questi tipi di interfaccia successivi macchine progettate per amplificatori a fusione di tipo 2/3/4 non possono utilizzare l'H206 come sostituto senza conversione dell'interfaccia.
The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
Il JY4 trasporta il segnale di surriscaldamento del motore dal termistor incorporato nel motore, fornendo un ingresso di protezione termica che attiva l'allarme AL-01 prima che si verifichi un danno all'avvolgimento.
La classe di potenza continua di 5,5 kW colloca lo SPM-5.5 al di sotto dei moduli a fusione principale della maggior parte dei centri di lavorazione di produzione, che generalmente utilizzano azionamenti a fusione da 7,5 kW a 30 kW.Per le sottospinte su centri di tornitura CNC a doppio spinto, lo spinello secondario esegue operazioni (perforazione posteriore, tornitura, filettatura) a livelli di potenza che raramente richiedono la piena capacità del spinello principale.
Lo SPM-5.5 è il modulo specificato correttamente per questa applicazione senza il costo e le dimensioni di un amplificatore a fusione più grande.
Su macchine utensili CNC di piccole dimensioni, le VMC compatte, le macchine a foratura e a rubinetto e le macchine CNC specializzate, l'SPM-5.5 funge da motore primario del mandrino quando le velocità di rimozione del materiale e le dimensioni degli utensili dell'applicazione rientrano nellaBilancio di potenza di fusione continua di 0,5 kW.
D1: Cosa distingue la variante #H500 dalla #H501 nell'A06B-6078-H206?
Entrambe le varianti sono moduli a fusione di interfaccia SPM-5.5 di tipo 1 con connettori di feedback JY2/JY4 identici e le stesse funzionalità.
I numeri H500 e H501 identificano le revisioni minori dei PCB o le specifiche del mercato regionale.
Nella maggior parte delle applicazioni di sostituzione, sono funzionalmente intercambiabili.le differenze di firmware tra le versioni possono occasionalmente richiedere un aggiustamento.
D2: L'A06B-6078-H206 può essere sostituito con l'A06B-6082-H206 SPM-5.5 della serie di seconda generazione?
L'A06B-6082 è il modulo a fusione alfa di seconda generazione con controllo a fusione HRV migliorato.Entrambi condividono la stessa designazione di modello SPM e classificazioni elettriche simili, ma differiscono nella loro architettura PCB di controllo e nella compatibilità dei parametri CNC.
La sostituzione tra le generazioni richiede la verifica della compatibilità CNC e dei set di parametri.
Consultare la documentazione sulla compatibilità degli amplificatori a fusione Fanuc o un fornitore di servizi qualificato prima di tentare la sostituzione di generazione incrociata su una macchina di produzione.
D3: Quali codici di allarme CNC indicano un guasto dell'A06B-6078-H206?
Gli allarmi del mandrino appaiono sul display CNC come numeri SP-xxx. AL-09 (semiconduttori a potenza di surriscaldamento) indica un guasto termico verificare che il ventilatore di raffreddamento del modulo sia in funzione prima.AL-12 (DC link overcurrent) segue tipicamente la rottura dell'isolamento del guinzaglio del motore a mandrino e indica lo stadio di uscita dell'azionamento.
AL-03 (fuse di collegamento a corrente continua soffiata) e AL-04 (fuse di ingresso soffiata) indicano guasti dei componenti interni all'interno dell'unità.
AL-01 (surriscaldamento del motore) e AL-02 (diviazione di velocità eccessiva) indicano più comunemente il motore o il feedback del motore piuttosto che l'azionamento.il numero specifico deve essere letto dal display CNC.
D4: Cos'è l'architettura alfa di prima generazione e perché è importante per i pezzi di ricambio?
Alfa di prima generazione si riferisce alle famiglie di moduli A06B-6077 PSM, A06B-6079 SVM e A06B-6078 SPM che formavano il sistema di azionamento alfa integrato originale di Fanuc.
Questi moduli condividono un'architettura di bus CC comune e la generazione di interfacce PWM.
A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityIl mantenimento della costanza di generazione nella pila degli amplificatori è la strategia di sostituzione più sicura.
D5: Quali sono le opzioni di manutenzione disponibili per un A06B-6078-H206 non funzionante?
Lo scambio è l'opzione più pratica: fornire il modulo difettoso a un impianto di assistenza e ricevere un'unità rinnovata testata e garantita.
La riparazione a livello di componente è disponibile per i guasti nella fase di uscita del transistor, ventilatore di raffreddamento,e fusibili interni questi componenti di servizio circolano nel mercato delle riparazioni e vengono sostituiti durante il ricondizionamento del modulo.
I PCB contenuti nell'H206 non sono venduti separatamente da Fanuc, ma sono conservati da stabilimenti di riparazione specializzati.
Prima della spedizione, tutte le unità adeguatamente mantenute devono essere sottoposte a prova sotto carico su una configurazione di prova Fanuc PSM/SVM con un motore a fusione alfa appropriato.
