| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-6089-H106 |

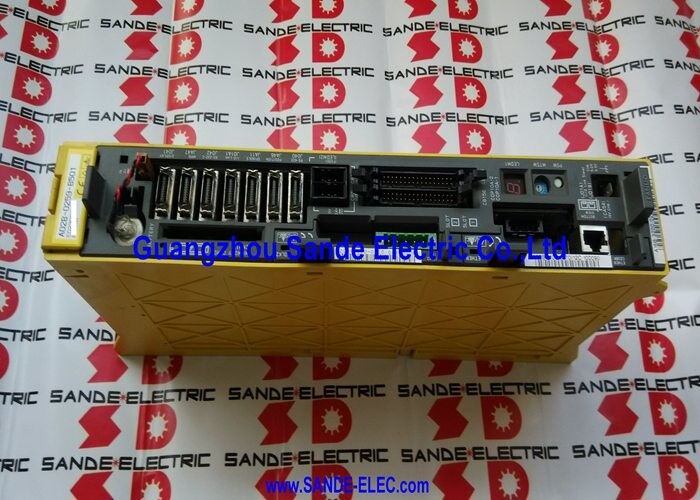

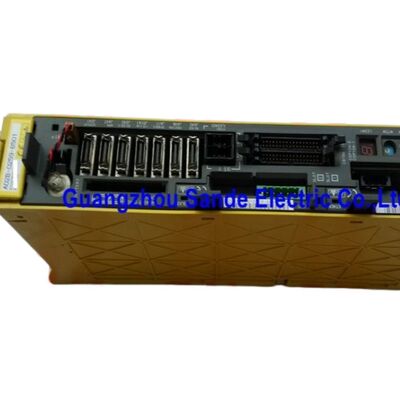

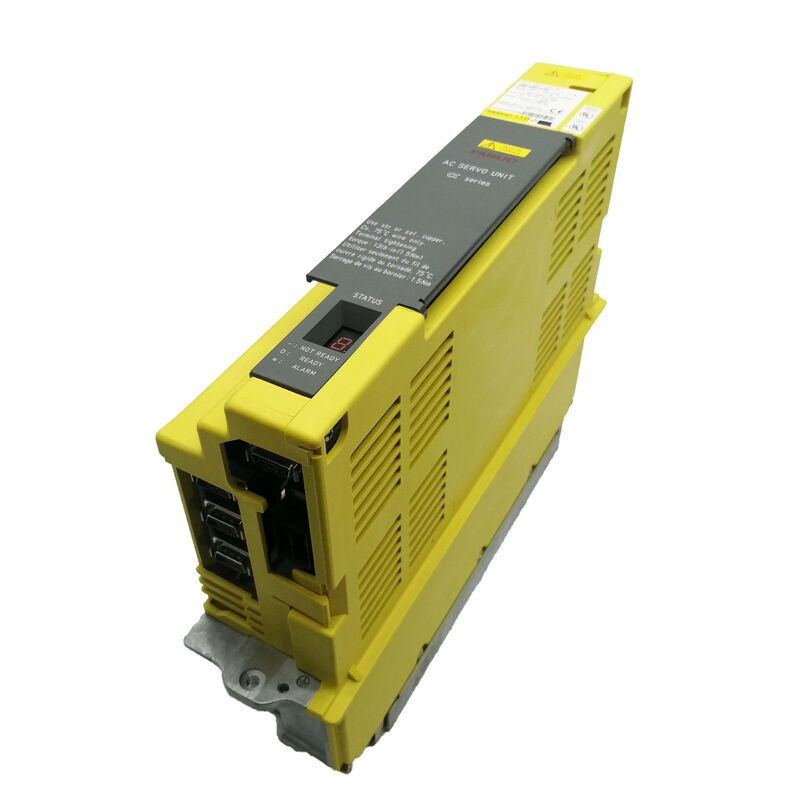

Il Fanuc A06B-6089-H106 è l'SVU1-130 — l'unità monasse più grande della serie di amplificatori servo alpha (SVU) di Fanuc, con una potenza nominale di 52,2 A di uscita continua da un ingresso da 200–230VAC, 27A.
La serie SVU è architettonicamente distinta dalla serie di moduli SVM: mentre i moduli SVM dipendono da un PSM (Power Supply Module) esterno per fornire il bus DC condiviso, le unità SVU contengono il proprio alimentatore integrato, rettificando direttamente il proprio ingresso di rete AC e generando il bus DC interno da cui opera lo stadio di uscita.
Questo design autonomo conferisce all'SVU completa libertà di posizionamento all'interno della macchina — ovunque sia disponibile alimentazione AC trifase, un SVU può essere montato, collegato al CNC solo tramite il cavo di interfaccia PWM.
La capacità di uscita di 52,2 A dell'SVU1-130 lo colloca saldamente nella classe degli assi pesanti per un'unità servo alpha autonoma. La sua motorizzazione standard è l'α40/3000 — un motore servo alpha di grandi dimensioni che produce una coppia elevata e sostenuta alla velocità nominale, utilizzato sugli assi di macchine utensili CNC pesanti dove il diametro della vite a ricircolo di sfere, la massa del carrello e le forze di taglio richiedono una corrente sostenuta superiore a quella che i motori servo più leggeri possono fornire.
I tre transistor IGBT all'interno dell'H106 (rispetto ai singoli moduli IPM nelle unità SVU più piccole) riflettono il margine di progettazione richiesto per questo livello di corrente.
Essendo il vertice della serie monasse SVU1, l'H106 è per definizione l'unità alpha autonoma con la corrente più elevata disponibile.
Questa caratteristica lo rende una scelta logica per le macchine utensili in cui un asse specifico richiede un'elevata corrente continua ma il costruttore della macchina vuole evitare l'infrastruttura aggiuntiva di uno stack SVM/PSM completo per quell'unico asse pesante — posizionando l'SVU direttamente in corrispondenza del motore con un cavo di alimentazione corto anziché instradare il cablaggio del motore ad alta corrente per tutta la lunghezza della macchina.
| Parametro | Valore |
|---|---|
| Modello Unità | SVU1-130 |
| Assi | Singolo (canale L) |
| Tensione di Ingresso | 200–230V AC, trifase |
| Corrente di Ingresso | 27A a 200V AC |
| Frequenza di Ingresso | 50/60 Hz |
| Tensione di Uscita Massima | 230V AC |
| Corrente di Uscita Nominale | 52.2A |
| Interfaccia | Tipo PWM B |
| Motore Compatibile | Classe α40/3000 |
| Scheda di Cablaggio | A20B-2002-0050 |
| Scheda di Controllo | A20B-2002-003x |
| Transistor Interni | Tre IGBT |
| Alimentatore | Integrato (autonomo) |
La caratteristica distintiva di qualsiasi unità SVU — e il motivo per cui questa famiglia di prodotti esiste accanto al sistema di moduli SVM/PSM — è il convertitore AC-DC integrato.
La sezione di alimentazione interna dell'SVU riceve un ingresso AC trifase, lo rettifica in una tensione di bus DC interna e la alimenta allo stadio di uscita IGBT che aziona il servomotore. Questa integrazione elimina la dipendenza da un PSM centrale per l'asse coperto dall'SVU.
Nella progettazione pratica delle macchine utensili, ciò si traduce in opzioni di installazione che il sistema SVM non può fornire. Una grande tavola rotante montata all'estremità di un letto macchina, un gruppo vite a ricircolo di sfere dell'asse Z montato indipendentemente, o una slitta di traversa di un portale — ognuno di questi può avere la propria unità SVU montata localmente, collegata al quadro elettrico della macchina solo tramite il cavo di interfaccia PWM e un'alimentazione AC.
Il cavo di alimentazione del motore è corto — solo dall'SVU al motore adiacente — anziché percorrere l'intera lunghezza della macchina da un quadro centrale.
I tre transistor IGBT dell'SVU1-130 (rispetto all'unico IPM nel più piccolo SVU1-80) forniscono la capacità di corrente e il margine di corrente di picco richiesti dalle caratteristiche di accelerazione del motore α40.
Questi transistor e i fusibili interni sono i principali componenti riparabili all'interno dell'unità; la scheda di cablaggio e la scheda di controllo non sono vendute separatamente ma vengono gestite durante la riparazione specialistica.
L'A06B-6089-H106 utilizza il protocollo di comunicazione PWM Tipo B — la stessa interfaccia seriale PWM della serie alpha utilizzata dai moduli SVM A06B-6080 Tipo B.
La serie di controlli CNC della macchina determina se il Tipo B è corretto: i controlli Serie 0-D, 16B, 18B e 21B utilizzano il Tipo B, mentre le Serie 0-C, 16A, 18A e 21A utilizzano il Tipo A.
L'SVU1-130 comunica con il CNC tramite un cavo PWM dedicato dalla scheda di interfaccia asse servo del CNC. Questa è una connessione punto-punto — un cavo per asse — anziché il bus seriale condiviso utilizzato dai più recenti sistemi di amplificatori basati su FSSB.
Il test dell'SVU1-130 dovrebbe essere eseguito su un controllo Serie 0 Modello D con una scheda assi di Tipo B, che è la generazione di controllo principale per cui questa unità è stata progettata.
Le unità testate che sono state verificate su questa generazione di controllo con un motore di classe α40 appropriato avranno convalidato non solo i transistor dello stadio di uscita, ma anche le funzioni di decodifica PWM e regolazione della corrente della scheda di controllo.
D1: L'A06B-6089-H106 ha un alimentatore integrato — ha ancora bisogno di una connessione al PSM alpha?
No. L'alimentatore integrato dell'unità SVU funziona interamente dalla propria connessione di ingresso AC trifase. Non ha un connettore per bus DC e non richiede alcun PSM esterno. Il CNC si collega all'SVU solo tramite il cavo di interfaccia PWM.
L'alimentazione dell'unità è AC trifase dalla distribuzione di potenza della macchina, separata dalla barra dei moduli alpha del quadro di azionamento.
Questa è la distinzione fondamentale di progettazione tra l'SVU (autocontenuto) e l'SVM (richiede PSM DC bus).
D2: Cos'è il motore α40/3000 e perché l'SVU1-130 lo abbina specificamente?
L'α40/3000 è un motore servo AC della serie alpha di grandi dimensioni con una coppia continua nominale di 40N·m a 3000 giri/min — uno dei motori della serie alpha più grandi nella gamma di prodotti standard.
Assorbe una corrente elevata e sostenuta a pieno carico di lavorazione, richiedendo la potenza di uscita continua di 52,2 A dell'SVU1-130 per sostenere la coppia senza allarmi di sovracorrente dell'azionamento durante le operazioni di taglio.
L'utilizzo di un'unità SVU più piccola su un motore α40 produrrebbe allarmi di sovracorrente in condizioni di pieno carico. L'abbinamento tra la corrente nominale del motore e la potenza di uscita dell'amplificatore è il parametro di compatibilità essenziale.
D3: Come si confronta l'SVU1-130 con l'SVU1-80 (A06B-6089-H105) della stessa serie?
Entrambi sono unità servo alpha autonome monasse con alimentatori integrati e interfaccia PWM Tipo B. L'SVU1-80 fornisce un'uscita di 18,7 A (abbinata a motori di classe α12) da un ingresso di 17 A, con un singolo transistor IPM.
L'SVU1-130 fornisce un'uscita di 52,2 A (abbinata a motori di classe α40) da un ingresso di 27 A, con tre transistor IGBT.
L'SVU1-130 ha una potenza di uscita circa tre volte superiore all'SVU1-80, dimensionato per assi macchina proporzionalmente più pesanti. Entrambi hanno un imballaggio fisico simile — il formato SVU autonomo — ma l'H106 è fisicamente più grande per ospitare il suo stadio di uscita a tre transistor.
D4: Quali codici di allarme indicano un guasto nell'A06B-6089-H106?
I display LED a 7 segmenti dell'unità SVU mostrano codici di allarme specifici per la serie SVU. I codici comuni includono: Allarme 1 (guasto ventola interna o bassa tensione 5V), Allarme 3 (fusibile bus DC bruciato o sovracorrente), Allarme 5 (bassa tensione link DC — controllare ingresso AC), Allarme 8 (sovracorrente asse L — controllare isolamento motore a centinaia di megaohm) e Allarme 9 (allarme IPM asse L). Il primo passo standard per l'Allarme 8 o 9 è scollegare i cavi di alimentazione del motore e testare la resistenza di isolamento del motore.
Se l'allarme si cancella con i cavi scollegati, il guasto è nel motore o nel cavo, non nell'unità SVU.
D5: L'A06B-6089-H106 può essere riparato o lo scambio è l'unica opzione?
La riparazione è disponibile da specialisti. I tre transistor IGBT sono i componenti sostituiti più comunemente — si guastano quando il guasto dell'isolamento del motore causa corrente di guasto allo stadio di uscita. I fusibili interni e la ventola di raffreddamento sono parti di servizio di routine.
La scheda di cablaggio (A20B-2002-0050) e la scheda di controllo (A20B-2002-003x) non sono vendute separatamente da Fanuc, ma le strutture di riparazione specializzate le hanno in inventario di servizio e gestiscono i guasti a livello di scheda durante la ricondizionamento.
Lo scambio — fornire l'unità guasta e ricevere un SVU1-130 revisionato, testato e garantito — è il percorso più veloce per tornare alla produzione in caso di fermo macchina.
