Servoazionamento Fanuc A06B-6089-H201 A06B6089H201 A06B-6089-H201

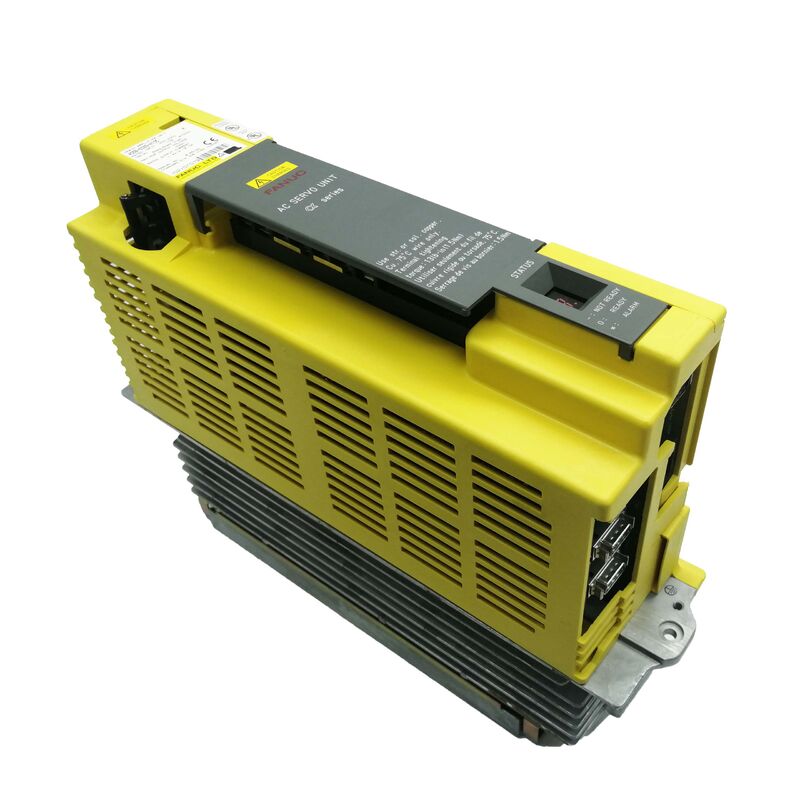

FANUC A06B-6089-H201 Amplificatore Servo Alpha SVU2-12/12

Panoramica

Il A06B-6089-H201 è un amplificatore servo FANUC Alpha a 2 assi ufficialmente designato SVU2-12/12 nel manuale delle descrizioni della serie Alpha.

Il manuale lo elenca come un modello a doppio asse bilanciato con Gruppo A / Gruppo A abbinamento motore, e la corrispondente tabella delle specifiche assegna 3.0 Arms di corrente nominale e limite di corrente di picco di 12 A sia all' asse L e asse M.

Quella struttura bilanciata è la vera identità dell'H201. Non è semplicemente "un drive alpha a due assi". È un amplificatore a doppio asse molto specifico in cui entrambi i canali rientrano nella stessa classe di bassa corrente.

Per gli acquirenti tecnici, ciò è importante perché indica esattamente a quale tipo di architettura di macchina appartiene questo modello: un corpo amplificatore che serve due canali servo abbinati piuttosto che due assi non uguali o una disposizione mista di capacità maggiore.

Dati Tecnici

Applicazione e Uso Tipico

Nelle applicazioni pratiche di macchine, l'H201 è adatto per disposizioni di assi di avanzamento doppi in cui entrambi i canali richiedono una capacità di corrente comparabile. Ciò indica tipicamente sistemi di assi CNC in cui due assi di servizio più leggero sono raggruppati in un unico corpo amplificatore piuttosto che separati in unità singole a singolo asse.

Questa descrizione dell'applicazione è un'inferenza dalla designazione ufficiale 12/12 del modello e dalla tabella di corrente bilanciata.

Ciò rende l'A06B-6089-H201 particolarmente prezioso nei sistemi FANUC Alpha legacy in cui il costruttore originale della macchina ha progettato il quadro, l'abbinamento motore e la topologia del drive attorno a questa esatta classe a doppio asse.

In questi casi, una sostituzione esatta dell'H201 aiuta a preservare la struttura originale dell'asse, riduce le modifiche al cablaggio e mantiene la macchina più vicina alla sua logica di controllo prevista. Per i team di manutenzione, ciò si traduce spesso in tempi di riconfigurazione più brevi e meno disallineamenti evitabili dopo l'installazione.

Questa è un'inferenza ingegneristica basata sulla classe ufficiale del modello a doppio asse e sulla struttura di corrente.

Perché questo modello è importante nel lavoro di assistenza

Una ragione per cui l'H201 rimane utile è che risolve un problema di sostituzione molto specifico. Se la macchina installata è stata costruita attorno a un amplificatore a doppio asse bilanciato 12/12, la sua sostituzione con una classe a doppio asse diversa può alterare l'adattamento elettrico dei due canali servo anche se l'amplificatore appare simile.

Per i sistemi Alpha più vecchi, questa precisione è importante. Il valore dell'H201 non è che sia universalmente applicabile, ma che mantiene intatto l'equilibrio di corrente originale a doppio asse.

Questa è un'inferenza dalla designazione ufficiale e dalla tabella delle specifiche del modello.

Un altro vantaggio pratico è la semplicità. Rispetto a un amplificatore di capacità mista più grande, un modulo bilanciato 12/12 può essere più facile da validare in sistemi in cui entrambi gli assi appartengono alla stessa classe di motore.

Ciò non elimina la necessità di verificare il numero di parte installato, ma rende il prodotto più facile da posizionare per gli acquirenti che desiderano una sostituzione pulita ed esatta, modello per modello. Questa è un'inferenza ingegneristica basata sulla classificazione Gruppo A / Gruppo A del manuale.

FAQ

D1: Qual è la designazione esatta FANUC per A06B-6089-H201?
Il manuale delle descrizioni Alpha lo identifica come SVU2-12/12. Ciò significa che è un amplificatore servo Alpha a doppio asse con due canali abbinati di classe 12.

Questa designazione ufficiale è molto più utile di una frase di vendita generica perché indica a un tecnico come è organizzato elettricamente l'amplificatore.

D2: Cosa significa la struttura 12/12 nell'uso reale della macchina?
Significa che entrambi i canali servo sono classificati nella stessa classe: 3.0 Arms di corrente nominale e limite di corrente di picco di 12 A su entrambi gli assi. In pratica, ciò rende l'unità appropriata per macchine in cui due assi di servizio più leggeri condividono un corpo amplificatore e richiedono essenzialmente la stessa classe di uscita.

Questa è la ragione principale per cui l'H201 è diverso dai modelli misti come 12/20 o 12/40.

D3: Quali tipi di applicazioni si adattano meglio a questo modello?
Si adatta meglio a layout servo CNC in cui due assi di avanzamento comparabili sono raggruppati insieme in un amplificatore Alpha.

Un esempio comune sarebbero le configurazioni di macchine legacy in cui gli assi accoppiati sono stati originariamente progettati attorno a un amplificatore a doppio asse bilanciato a bassa corrente.

Questa dichiarazione di applicazione è un'inferenza dalla designazione ufficiale 12/12 e dalla tabella di corrente, non una riga copiata da una brochure di marketing.

D4: Perché l'abbinamento esatto del modello è importante per l'H201?
Perché nella famiglia Alpha, l'abbinamento di corrente fa parte dell'identità del prodotto.

Un amplificatore a due assi non è intercambiabile semplicemente perché è anche a doppio asse. Se la macchina originale si aspetta un amplificatore bilanciato 12/12, la sua sostituzione con una classe diversa può influire sull'adattamento elettrico dei canali dell'asse e complicare l'avvio.

La tabella delle specifiche ufficiale è esattamente ciò che consente a un acquirente di evitare questo errore.

D5: Cosa controllare prima di ordinare questo pezzo?
Innanzitutto, confermare la specifica dell'ordine installato, quindi l'abbinamento motore della macchina, la disposizione degli assi e il contesto del cablaggio del pannello.

Poiché il manuale collega questo modello ad applicazioni Gruppo A / Gruppo A, anche questo raggruppamento è utile durante la verifica. Nel lavoro di assistenza, l'approccio più sicuro è sempre quello di abbinare la classe esatta dell'amplificatore prima di presumere la compatibilità dall'aspetto da solo.
