FANUC A06B-6089-H101 — Alpha SVU1-12: La Base Monodirezionale

Un Asse. Un'Unità. Completa.

Quando un costruttore di macchine specifica un'installazione di un asse CNC, due filosofie si contendono il primato. La prima consolida più assi in moduli condivisi che attingono a un bus DC comune — efficiente in termini di spazio nell'armadio e recupero energetico, ma strettamente accoppiata: un guasto dell'alimentatore mette a terra ogni asse su quel bus. La seconda tratta ogni asse come un'entità elettrica indipendente, ognuna con il proprio raddrizzatore, il proprio alimentatore AC, il proprio confine di guasto. L'A06B-6089-H101 è costruito attorno alla seconda filosofia.

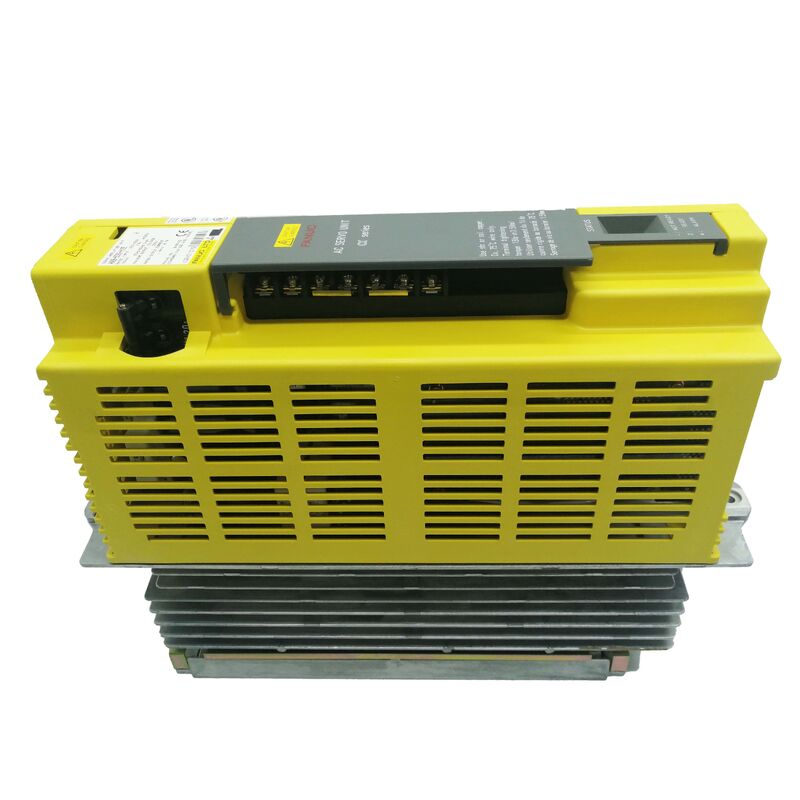

Designato SVU1-12 all'interno della serie FANUC alpha, questa è un'unità amplificatore servo monodirezionale che pilota l'asse L con un'uscita nominale di 3.0A. La designazione "SVU" indica che si tratta di un'unità amplificatore servo — un design autonomo con un raddrizzatore integrato che converte la corrente alternata trifase in ingresso direttamente nel bus DC interno, senza dipendere da un modulo di alimentazione esterno. L'"1" indica un singolo asse. Il "12" è la classe di corrente: 3.0A continui, appropriati per i motori alpha nella gamma α1/3000 a α2/3000.

Ciò che questo significa in pratica è semplice: fornire corrente alternata trifase da 200–230V all'unità, collegare il cavo di alimentazione del motore, eseguire il feedback dell'encoder, cablare l'interfaccia PWM al CNC e l'asse è operativo. Non c'è nient'altro da installare, nessun bus da configurare, nessun componente condiviso da verificare prima. Se questa unità si guasta, si ferma solo questo asse. Il resto della macchina continua a funzionare.

Sande Electric dispone dell'A06B-6089-H101 in condizioni nuove e usate, con spedizione in tutto il mondo entro 0–3 giorni lavorativi.

Dove si colloca l'SVU1-12: La gamma monodirezionale 6089

All'interno della sottofamiglia 6089 SVU1, FANUC offriva due classi di corrente. L'H101 funziona a 3.0A (classe 12), e l'H102 funziona a 5.9A (classe 20, designato SVU1-20). Entrambe le unità sono fisicamente simili e condividono la stessa interfaccia PWM di tipo A. La scelta tra le due dipende interamente dal motore collegato.

La potenza nominale di 3.0A dell'H101 corrisponde ai motori nella fascia più leggera del catalogo alpha — in particolare gli α1/3000 e α2/3000. Si tratta di motori compatti utilizzati su assi con minori richieste di coppia: piccoli torni, assi rotanti ausiliari, magazzini utensili su centri di lavoro, o qualsiasi applicazione in cui il carico meccanico è modesto e le traslazioni rapide sono brevi. Tentare di utilizzare un motore alpha fisicamente più grande sull'H101 non è una sostituzione valida — il motore assorbirà più corrente di quanta lo stadio di uscita dell'amplificatore possa sostenere, e la protezione termica spegnerà l'asse sotto qualsiasi carico significativo.

L'H102 (SVU1-20) gestisce il livello successivo: α2/3000, α3/3000, α4/4000. Se il motore installato sulla vostra macchina rientra in questa classe, l'H101 non è il pezzo giusto. I dati della targhetta del motore e il codice del motore servo del CNC (parametro 2020) sono i due modi più rapidi per confermare quale variante SVU1 è effettivamente necessaria alla macchina prima di ordinare.

L'architettura dietro l'unità: perché l'interfaccia PWM di tipo A è ancora importante

L'A06B-6089-H101 utilizza un'interfaccia PWM di tipo A per comunicare con il CNC. Questa è l'interfaccia digitale parallela che le generazioni CNC precedenti di FANUC utilizzavano prima dell'introduzione del bus seriale FSSB (Fanuc Serial Servo Bus) in fibra ottica. Su macchine con controlli Serie 15, 16, 18 o 21 — le generazioni non-i — la scheda di controllo servo all'interno del CNC emette segnali PWM che viaggiano tramite un fascio di cavi direttamente all'unità amplificatore. La famiglia alpha SVU è stata progettata esattamente per questa interfaccia.

La designazione di tipo A è importante perché FANUC ha anche costruito unità con interfaccia di tipo B, e le due non sono elettricamente intercambiabili nonostante condividano fattori di forma simili in alcuni casi. Il tipo A utilizza assegnazioni di pin e protocolli di segnale specifici che differiscono dal tipo B; sostituire uno con l'altro comporterà guasti di comunicazione immediati tra il CNC e l'azionamento, non solo prestazioni degradate. Quando si identifica se una macchina utilizza il tipo A o il tipo B, la conferma più rapida è guardare la designazione della scheda di interfaccia servo del CNC — la generazione della scheda indicherà quale tipo di interfaccia supporta.

Per la gamma 6089 H1xx, tutte le unità utilizzano il tipo A. Non esiste una variante di tipo B all'interno della sottofamiglia SVU1.

Specifiche Tecniche

SVU Monodirezionale vs Multidirezionale: Una Considerazione Pratica sull'Installazione

La famiglia 6089 include anche le varianti SVU2 (a due assi) e SVU3 (a tre assi). Dato che un'unità multidirezionale gestisce più assi per armadio, le SVU2 e SVU3 appaiono attraenti dal punto di vista dell'economia di spazio nell'armadio. Allora perché un costruttore di macchine o un ingegnere di manutenzione sceglierebbe invece più unità SVU1?

Alcuni scenari favoriscono l'approccio monodirezionale. Primo, prossimità fisica: un centro di lavoro in cui ogni azionamento dell'asse è montato in un piccolo armadio vicino al motore servo, piuttosto che consolidato in un armadio centrale, beneficia di cavi di alimentazione del motore più corti e di un percorso dei cavi più semplice. L'SVU1 è abbastanza piccolo da essere montato in spazi ristretti vicino all'asse che pilota. Secondo, isolamento dei guasti: con unità SVU1 separate per asse, un azionamento guasto mette fuori uso solo quell'asse. La macchina potrebbe ancora essere in grado di funzionare parzialmente o in modalità monodirezionale mentre l'unità guasta viene reperita e sostituita. Con un SVU3 a tre assi, il guasto di un componente mette a terra tutti e tre gli assi contemporaneamente. Terzo, logistica di sostituzione: le unità SVU1 di tipo identico sono intercambiabili tra gli assi, rendendo un'unità di ricambio singola un backup per qualsiasi azionamento dell'asse L sulla macchina piuttosto che un backup per una specifica combinazione multidirezionale.

Per qualsiasi macchina che funzioni continuamente in produzione, l'argomento dell'isolamento dei guasti da solo giustifica spesso l'architettura monodirezionale.

Riferimento Allarmi LED a 7 segmenti: Codici di Guasto SVU1-12

L'A06B-6089-H101 visualizza codici di guasto sul LED a 7 segmenti visibile sul pannello frontale dell'unità. Quando la macchina si arresta inaspettatamente e la schermata di allarme servo sul CNC segnala un guasto servo, controllare direttamente questo display sull'azionamento è il primo passo diagnostico più rapido. I codici comuni includono:

• 1 — Sovratensione sul bus DC (controllare la tensione AC in ingresso e le condizioni di rigenerazione)
• 2 — Sottotensione sul bus DC (controllare la tensione di ingresso trifase ai terminali dell'unità)
• 3 — Sottotensione del bus DC dopo la carica iniziale (perdita di fase in ingresso o condizione del fusibile)
• 8 — Sovracorrente sull'asse L (problema di avvolgimento del motore o isolamento del cavo; controllare prima di sostituire l'unità)
• A — Guasto IPM (Intelligent Power Module) sullo stadio di uscita (guasto hardware dell'unità)
• 9 — Sovraccarico del circuito di scarica rigenerativa (rigenerazione che supera la capacità dell'unità; controllare il ciclo di lavoro di decelerazione)

Un "8" o un allarme di sovracorrente su un SVU1-12 che si verifica immediatamente all'abilitazione dell'asse — piuttosto che dopo un certo periodo di movimento — indica quasi sempre un guasto dell'avvolgimento nel motore collegato o una rottura dell'isolamento del cavo, non un amplificatore guasto. Il test di resistenza di isolamento del motore (test megger tra i terminali dell'avvolgimento del motore e il telaio del motore, con il cavo del motore scollegato all'estremità dell'azionamento) è il primo passo corretto prima di condannare l'H101 stesso.

Ordine, Pagamento e Spedizione

Spedizione globale tramite DHL e FedEx entro 0–3 giorni lavorativi dal pagamento confermato. Spedizione combinata disponibile per ordini di più unità.

Metodi di pagamento accettati:

• Bonifico Bancario (T/T) — qualsiasi valore d'ordine
• PayPal — ordini fino a USD $500
• Western Union — qualsiasi valore d'ordine

I dazi e le tasse di importazione sono a carico dell'acquirente a destinazione.

Garanzia e Politica di Reso

I resi sono accettati quando un'unità arriva danneggiata, incompleta o non conforme alla descrizione — o quando l'unità è confermata non funzionante entro 4 giorni dalla ricezione. L'etichetta di garanzia deve essere intatta su qualsiasi articolo restituito. I costi di spedizione per il reso sono a carico dell'acquirente. I resi per ordini errati o ripensamenti non sono accettati.

Domande Frequenti

D1: Come posso confermare se la mia macchina necessita di un H101 (SVU1-12, 3.0A) o di un H102 (SVU1-20, 5.9A)?

R: Il controllo definitivo è la targhetta del modello del motore attualmente installato sulla macchina. Se il motore è un α1/3000 o α2/3000, l'H101 è la corrispondenza corretta. Se il motore è un α2/3000 utilizzato in un'applicazione a maggiore richiesta, o un α3/3000, α4/4000 o superiore, è necessario l'H102 (SVU1-20, 5.9A). Un controllo secondario è la schermata dei parametri servo del CNC — navigare nei parametri servo e leggere il parametro 2020 (codice motore) per l'asse interessato. Incrociare questo codice con la tabella dei codici motore nella documentazione servo della macchina; il codice indicherà il modello del motore, che vi dirà direttamente quale amplificatore di classe di corrente è necessario. Non dare per scontato che l'amplificatore installato sia della specifica corretta per la macchina — una manutenzione precedente potrebbe aver installato una sostituzione errata.

D2: Cosa significa la condizione "Nuovo Sigillato di Fabbrica" per questa unità e in cosa differisce da un'unità usata ispezionata?

R: Nuovo Sigillato di Fabbrica (NFS) significa che l'unità non è mai stata installata o alimentata in una macchina. È stata prelevata dall'imballaggio originale sigillato FANUC ed è rimasta in stoccaggio controllato. L'unità conserva la sua etichetta di garanzia FANUC originale, tutte le coperture dei connettori e i materiali di imballaggio come spediti dalla fabbrica. Questa condizione è coperta dalla nostra garanzia di magazzino di 12 mesi. Un'unità usata ispezionata, al contrario, è stata precedentemente installata in attrezzature di produzione, rimossa (a causa di aggiornamento della macchina, ritiro della macchina o risoluzione dei problemi) ed è stata testata su tutti i parametri elettrici prima di essere offerta per la rivendita. Le unità usate hanno una garanzia di 3 mesi. Per le macchine in produzione continua con elevati requisiti di uptime, lo stock NFS elimina ogni incertezza sulla storia operativa precedente ed è la scelta consigliata.

D3: Il cavo dell'interfaccia PWM tra il mio CNC e l'A06B-6089-H101 sembra intatto, ma il CNC mostra un allarme di comunicazione servo immediatamente all'accensione. Cosa dovrebbe essere controllato prima di concludere che l'azionamento è difettoso?

R: Gli allarmi dell'interfaccia PWM all'avvio senza alcun movimento precedente sono più spesso un problema di connessione che un guasto hardware dell'azionamento. Controllare in questo ordine: primo, verificare che il connettore del cavo dell'interfaccia sia completamente inserito sia sulla scheda servo del CNC che sull'unità SVU1 — un inserimento parziale di un connettore multipin può disconnettere una o più linee di segnale di cui l'azionamento ha bisogno per confermare la comunicazione. Secondo, ispezionare l'alloggiamento del connettore ad entrambe le estremità per pin piegati o rientrati; un pin che sembra inserito dall'esterno potrebbe essersi ritirato dal contatto all'interno. Terzo, se la macchina è rimasta inutilizzata, controllare la corrosione sui contatti del connettore — l'interfaccia PWM opera a bassi livelli di segnale dove anche una leggera ossidazione può interrompere la comunicazione. Pulire i contatti con un detergente per contatti appropriato se è visibile corrosione. Solo dopo aver confermato che il cavo e i connettori sono completamente integri, l'azionamento stesso dovrebbe essere considerato la fonte del guasto.

D4: Un A06B-6089-H101 (SVU1-12) può pilotare un motore della serie beta invece di un motore alpha come misura temporanea?

R: Non senza rischi, e generalmente non raccomandato nemmeno temporaneamente. La famiglia SVU 6089 è specificata per motori della serie alpha, e i parametri del codice motore nel CNC sono configurati di conseguenza. I motori della serie beta hanno caratteristiche elettriche diverse — diversa induttanza di avvolgimento, diversi protocolli di feedback dell'encoder e diversi parametri di tuning del loop di corrente. Utilizzare un motore beta su un SVU alpha può causare oscillazioni, correnti fuori controllo o guasti servo a seconda di quanto i parametri del motore si discostano dal profilo alpha che lo stadio di controllo dell'amplificatore si aspetta. Anche se il motore funziona fisicamente senza allarmi immediati, l'azionamento sta operando al di fuori del suo set di parametri progettato e potrebbe produrre un controllo di posizione e velocità inaccurato. L'approccio corretto quando un motore alpha non è disponibile è attendere il motore corretto piuttosto che fare un ponte con un tipo incompatibile.

D5: Esiste una sostituzione FANUC moderna e diretta per l'A06B-6089-H101 che possa essere sostituita senza cambiare il CNC?

R: Non esiste una sostituzione diretta "drop-in" nella produzione attuale di FANUC. La famiglia SVU 6089 utilizza un'interfaccia PWM di tipo A legata a generazioni CNC più vecchie (Serie 15, 16, 18, 21 non-i). Gli azionamenti FANUC moderni utilizzano l'interfaccia in fibra ottica FSSB e richiedono CNC di serie i. Sostituire un azionamento moderno con un H101 su una macchina con un CNC non-i richiederebbe la sostituzione della scheda di interfaccia servo del CNC, che nella maggior parte dei casi significa sostituire il CNC stesso — un progetto di capitale, non una sostituzione di componenti. La soluzione pratica per mantenere le macchine in funzione su questi sistemi legacy è mantenere scorte di unità H101 testate. Data l'età di produzione della serie 6089, le scorte nuove sigillate di fabbrica stanno diventando sempre meno disponibili nel tempo; assicurarsi una riserva di due o tre unità per le macchine ad alta utilizzazione è una strategia di manutenzione ragionevole. Contattateci per discutere i prezzi per più unità se la vostra struttura gestisce diverse macchine di questo tipo.
