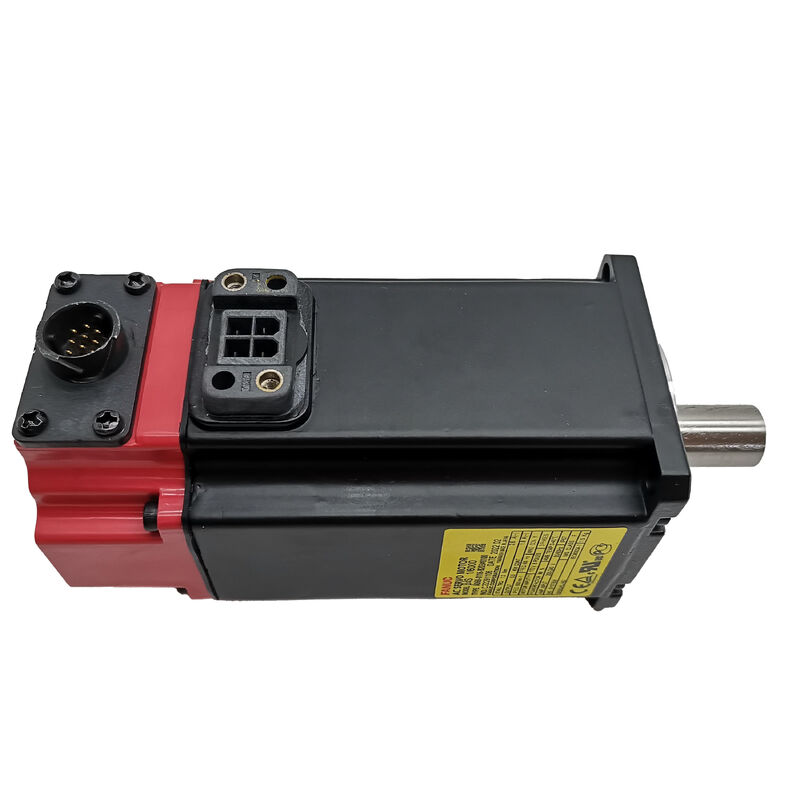

Motore Servo AC Fanuc A06B-0116-B203
βiS 1/6000, 6.000 RPM, Albero con Chavetta, Encoder Assoluto B64iA
Panoramica del Prodotto
Codice Articolo: A06B-0116-B203
Cercato Anche Come: A06B0116B203, FANUC A06B-0116-B203, Motore Servo Fanuc Beta iS BIS1/6000
Modello Motore: βiS 1/6000 (Beta iS 1/6000)
Classificazione: Motore Servo Brushless AC Fanuc Beta iS Series -- 0,5 kW, 6.000 giri/min, Albero Dritto con Chavetta, Senza Freno, Encoder Assoluto B64iA, IP65
Specifiche Tecniche
| Parametro |
Valore |
| Codice Articolo |
A06B-0116-B203 |
| Modello Motore |
βiS 1/6000 |
| Potenza Nominale |
0,5 kW |
| Velocità Massima |
6.000 giri/min |
| Tensione di Ingresso Motore |
172V (3 fasi) |
| Corrente |
1,8 A (nominale) / 2,6 A (di picco) |
| Fasi |
3 fasi |
| Encoder |
B64iA (assoluto, 64.000 ppr) |
| Tipo di Albero |
Dritto con chavetta (ST, KEY) |
| Freno Elettromagnetico |
Nessuno |
| Grado di Protezione |
IP65 |
| Classe di Isolamento |
Classe F |
| Temperatura Operativa |
0°C a +40°C |
| Amplificatori Compatibili |
amplificatori servo Fanuc serie βi (βiSV) |
| Controlli Compatibili |
Fanuc Serie 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| Origine |
Giappone |
Vantaggi Prestazionali
Seimila Giri al Minuto con Mezzo Kilowatt
L' tetto di 6.000 giri/min consente un rapido posizionamento dell'asse con carichi leggeri. Su una vite a ricircolo di sfere con passo di 5 mm in accoppiamento diretto, questo offre una traslazione lineare di 30 m/min, eguagliando la capacità di rapido degli attuatori della serie alpha più grandi, consumando solo 1,8 ampere in condizioni nominali.
L' potenza nominale di 0,5 kW è dimensionata correttamente per assi di posizionamento secondari, meccanismi ATC, avanzamenti di torni compatti e assi di centri di lavoro piccoli che lavorano alluminio e materiali non ferrosi. Questo motore supera il tetto di 5.000 giri/min dei motori Fanuc αiF 1/5000 comparabili, offrendo una maggiore produttività per applicazioni in cui il tempo di traslazione dell'asse limita le prestazioni del ciclo.
Albero con Chavetta per Trasmissione di Coppia Positiva
L'albero dritto con chavetta fornisce un innesto meccanico positivo per la trasmissione della coppia, prevenendo micro-slittamenti in applicazioni con elevate inversioni di marcia. Ciò garantisce un'accuratezza di posizionamento costante su migliaia di inversioni di direzione per turno. Quando si sostituisce questo motore, verificare che il mozzo di accoppiamento abbia un foro con chavetta corrispondente.
Encoder Assoluto B64iA per Avvio Immediato
L' encoder assoluto B64iA fornisce 64.000 impulsi per rivoluzione con mantenimento della posizione multi-giro anche in assenza di alimentazione. Questo elimina i cicli di azzeramento dopo l'accensione, consentendo un funzionamento automatico immediato. A 64.000 conteggi per rivoluzione su una vite a ricircolo di sfere con passo di 5 mm, il ciclo di posizione si chiude a circa 78 nanometri per conteggio, una risoluzione adeguata per il posizionamento di foratura-maschiatura, il posizionamento delle slitte a torretta fissa e il controllo degli assi di avanzamento di VMC compatti.
Configurazione Senza Freno per Assi Orizzontali
La configurazione senza freno è corretta per gli assi orizzontali in cui la posizione a riposo è mantenuta dal blocco servo dell'amplificatore βiSV. Questo mantiene il motore compatto e più leggero rispetto alle varianti con freno, eliminando al contempo la complessità del circuito del freno. Per applicazioni con assi verticali, specificare la variante con freno A06B-0116-B576.
Tenuta IP65 per Ambienti CNC
La protezione IP65 standard offre resistenza alla polvere e protezione contro getti d'acqua diretti. Per applicazioni con esposizione diretta al refrigerante, la variante A06B-0116-B203#0100 offre una tenuta IP67 con specifiche prestazionali identiche.
Confronto Serie
La serie βiS offre prestazioni ottimizzate in termini di costi rispetto alla serie αiF. Mentre l'αiF 1/5000 ha un encoder A1000 a risoluzione più elevata (1.000.000 ppr), il βiS 1/6000 raggiunge i 6.000 giri/min rispetto al tetto di 5.000 giri/min dell'αiF. Le due famiglie non sono intercambiabili a causa di diversi protocolli encoder, famiglie di amplificatori e set di parametri.
Informazioni sulla Compatibilità
Funziona con amplificatori servo Fanuc serie βi (βiSV)—in particolare il βiSV 4 per questa classe di potenza di 0,5 kW. Le piattaforme CNC compatibili includono Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i. Non compatibile con amplificatori αiSV.
Applicazioni Tipiche
- Assi di avanzamento di centri di lavoro CNC compatti e trapani-maschiatori - Azionamenti X, Y e Z su VMC di piccolo formato e centri trapano-maschiatori
- Assi di torni CNC a torretta fissa - Azionamenti slitta X e Z su macchine tornitrici a torretta fissa
- Assi di avanzamento di rettificatrici CNC - Azionamenti di infeed e traslazione su piccole rettificatrici CNC
- Meccanismi ATC e azionamenti magazzino utensili - Azionamenti di indicizzazione magazzino utensili e posizionamento braccio ATC
Domande Frequenti
Qual è la differenza tra il B203 standard e la variante sigillata B203#0100?
Il B203 base offre protezione IP65 contro polvere e getti d'acqua diretti. Il #0100 è aggiornato a IP67, aggiungendo resistenza all'immersione temporanea nel refrigerante e all'esposizione diretta a spruzzi. Tutte le specifiche prestazionali rimangono identiche.
Il motore ha un encoder assoluto, perché l'asse esegue comunque l'azzeramento all'accensione?
Controllare la batteria di backup nell'amplificatore βiSV: una batteria scarica reimposta il contatore multi-giro. Verificare anche che il bit 4 del parametro CNC dell'asse 1815 (bit APC) sia impostato sulla modalità assoluta.
Questo motore può essere pilotato da un amplificatore αiSV invece che da un βiSV?
No. L'αiSV è progettato per motori Alpha i con set di parametri e correnti nominali diversi. L'unità di pilotaggio corretta è il βiSV 4.
Quali sono le modalità di guasto più comuni e il motore è riparabile?
Guasti all'encoder B64iA dovuti a contaminazione da nebbia di refrigerante e usura dei cuscinetti sono i più comuni. Entrambi sono riparabili da strutture qualificate per motori servo tramite sostituzione dell'encoder o dei cuscinetti.
L'albero con chavetta B203 può sostituire direttamente un albero liscio B078?
No. Il tipo di albero determina l'interfaccia di accoppiamento. Un albero con chavetta richiede un mozzo con un foro per chavetta corrispondente. Verificare la configurazione dell'albero del motore originale prima di ordinare la sostituzione.
