Motore Servo AC Fanuc A06B-0141-B075
Codice Articolo: A06B-0141-B075
Serie: ALPHA AC Servo Motor
Modello: AC12 / 2000
Condizione: Nuovo / Ricondizionato / Disponibile in Scambio
Panoramica del Prodotto

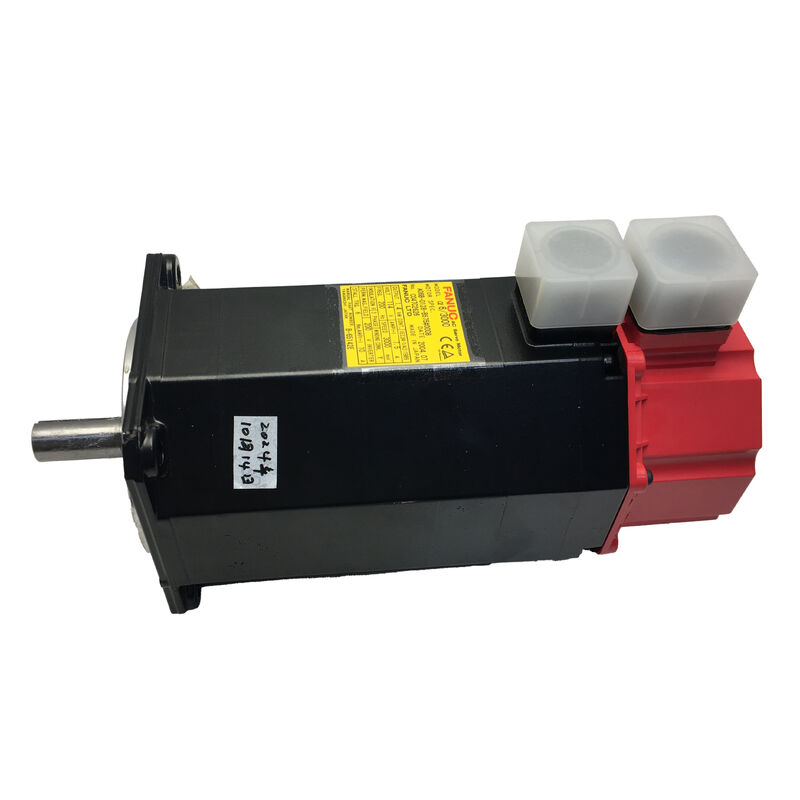

Il Fanuc A06B-0141-B075 è un motore servo AC ad alte prestazioni della serie ALPHA di Fanuc, specificamente il modello AC12/2000. Riconoscibile dal suo distintivo tappo terminale rosso, questo motore offre un controllo del movimento di precisione per macchine utensili CNC di piccole e medie dimensioni. Fornisce un equilibrio ottimale tra design compatto e coppia continua, rendendolo ideale per fresatrici, torni e centri di lavoro che richiedono prestazioni costanti e ripetibili degli assi.
Specifiche Tecniche
| Parametro |
Valore |
| Potenza Nominale in Uscita |
2.1 kW |
| Coppia Continua |
12 Nm |
| Corrente Nominale |
8.8 A |
| Fasi |
3 Fasi |
| Tensione Nominale |
155 V |
| Frequenza Nominale |
133 Hz |
| Velocità Massima |
2.000 RPM |
| Configurazione Albero |
Dritto (senza linguetta) |
| Freno |
Nessuno |
| Protezione Ingresso |
IP67 |
| Colore Tappo Terminale |
Rosso (Generazione ALPHA) |
Caratteristiche di Design e Costruzione
Progettato per l'affidabilità in produzione, il motore AC12/2000 opera a una velocità massima di 2.000 RPM, rendendolo adatto per azionamenti a vite a ricircolo di sfere accoppiati direttamente e assi di contornatura critici per la velocità di avanzamento. La coppia continua nominale di 12 Nm garantisce un'elevata rigidità dell'asse sotto carico senza richiedere hardware di azionamento sovradimensionato.
La sigillatura IP67 montata in fabbrica offre una protezione superiore contro l'immersione temporanea, con guarnizioni dell'albero, punti di ingresso del connettore e alloggiamento del motore tutti classificati per resistere ad ambienti difficili. Ciò estende gli intervalli di manutenzione in applicazioni ricche di refrigerante dove i motori standard mostrerebbero contaminazione prematura dei cuscinetti o degradazione degli avvolgimenti.
Il design senza freno semplifica il cablaggio e riduce il peso complessivo del motore, rendendolo appropriato per assi orizzontali o applicazioni in cui l'azionamento servo mantiene la posizione tramite controllo attivo della coppia.
Compatibilità e Applicazioni
L'A06B-0141-B075 si abbina agli azionamenti servo della serie ALPHA di Fanuc (moduli SVM/SVU) ed è compatibile con le piattaforme di controllo CNC Fanuc 0, 0i, 16, 18, 21 e correlate, a seconda della configurazione dell'azionamento.
Comunemente utilizzato per gli avanzamenti degli assi (X, Y o Z) su piccoli centri di lavoro verticali, centri di tornitura e macchine EDM a filo, questo motore era standard sulla piattaforma RoboDrill di Fanuc e sui costruttori di terze parti che utilizzavano treni di azionamento Fanuc.
Importante: Quando si acquistano sostituzioni, verificare il tipo di dispositivo di feedback (modello Pulsecoder) e il pinout del connettore rispetto al motore esistente, poiché le varianti all'interno della famiglia 0141 possono utilizzare specifiche di encoder diverse che influiscono sulle impostazioni dei parametri dell'azionamento.
Significato Industriale
Le macchine CNC legacy con azionamenti Fanuc ALPHA rimangono beni produttivi negli impianti di produzione in tutto il mondo. L'A06B-0141-B075 dispone di un'ampia documentazione e storia di servizio, con unità ricondizionate e in surplus che circolano attivamente nei mercati MRO industriali.
La sua costruzione semplice - senza freno, sigillato IP67, albero dritto standard - facilita la manutenzione, il riavvolgimento e la sostituzione senza modifiche meccaniche importanti. Mantenere un A06B-0141-B075 di scorta è una strategia pratica per ridurre al minimo i tempi di inattività non pianificati nei negozi che operano macchine più vecchie dotate di Fanuc.
Domande Frequenti
Quale azionamento servo è compatibile con il Fanuc A06B-0141-B075?
Questo motore è progettato per l'uso con amplificatori servo della serie ALPHA di Fanuc (moduli SVM o SVU). La compatibilità dipende dalla specifica generazione del controllo CNC, tipicamente sistemi Fanuc Serie 0, 0i, 16, 18 o 21. Confermare sempre che le impostazioni dei parametri del motore dell'azionamento corrispondano alle specifiche dell'AC12/2000 prima della messa in servizio.
L'A06B-0141-B075 include un encoder, e di che tipo è?
Sì. I motori della serie ALPHA vengono forniti con un Pulsecoder (encoder) integrato montato sul retro. La variante specifica del Pulsecoder determina la risoluzione e il protocollo di feedback seriale/parallelo. Verificare il numero di parte del Pulsecoder sulla targhetta del motore prima di ordinare una sostituzione per garantire la compatibilità dell'azionamento.
Questo motore può essere utilizzato su un asse verticale senza freno?
Può esserlo, ma ciò richiede che l'azionamento servo mantenga una coppia di tenuta attiva quando l'asse è fermo. Per assi verticali o caricati dalla gravità, una variante con freno (come i modelli con suffisso B076 o B176) è generalmente raccomandata per sicurezza e per prevenire la caduta dell'asse durante eventi di arresto di emergenza o perdita di alimentazione.
Cosa significa la classificazione IP67 per questo motore in un ambiente di macchine utensili?
IP67 indica che il motore è a tenuta di polvere e può resistere all'immersione temporanea in acqua fino a 1 metro per 30 minuti. In termini pratici di CNC, ciò significa che il motore è ben protetto contro schizzi di refrigerante, nebbia e contatto accidentale con fluidi, ma non dovrebbe essere immerso continuamente o esposto a spruzzi diretti ad alta pressione senza protezione aggiuntiva.
Come faccio a identificare se un A06B-0141-B075 usato è ancora riparabile?
Controllare la targhetta del motore per il numero di parte corretto e ispezionare la guarnizione dell'albero per usura o indurimento. Misurare la resistenza degli avvolgimenti tra tutte e tre le fasi: i valori dovrebbero essere bilanciati e rientrare nelle specifiche. Far girare l'albero a mano per sentire la ruvidità dei cuscinetti. Se il Pulsecoder ha registrato errori o il motore è stato sovraccaricato, è consigliabile un test completo su banco o una valutazione di riavvolgimento da parte di un'officina di riparazione servo qualificata prima della reinstallazione.
