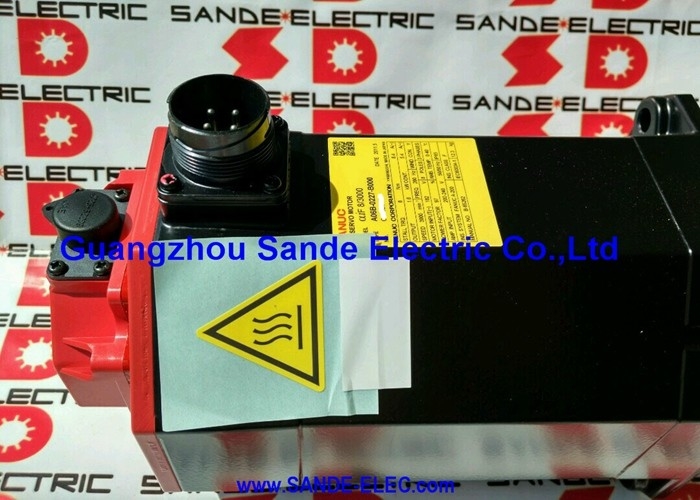

Fanuc A06B-0146-B075 | Serie ALPHA Motore Servo AC a22/1500 — IP65, Albero Dritto

Codice Articolo: A06B-0146-B075

Serie: Motore Servo AC ALPHA

Modello: a22 / 1500

Varianti Albero: Liscio Dritto (#7000) / Con Chavetta Dritto (#7008)

Condizione: Nuovo / Ricondizionato / Disponibile in Scambio

Panoramica

Il Fanuc A06B-0146-B075 è un motore servo AC serie ALPHA di medie dimensioni — modello a22/1500 — costruito per il tipo di lavoro sugli assi sostenuto e ad alto sforzo che richiedono le macchine utensili CNC di piccole e medie dimensioni.

Con una coppia continua di 22 Nm e una potenza di uscita di 3,8 kW, questo non è un motore di posizionamento leggero. È stato progettato per azionare carichi meccanici reali: grandi viti a ricircolo di sfere, slitte pesanti e assi in cui le forze di taglio sono significative e il sistema servo deve mantenere l'accuratezza della velocità di avanzamento senza vacillare sotto carico.

Il tappo rosso è il segno distintivo della generazione ALPHA, e l'a22/1500 che lo indossa era una vista comune sugli azionamenti degli assi dei centri di lavoro verticali, dei torni e delle piattaforme di fresatura durante il periodo in cui questa serie di motori era in produzione attiva.

Funziona a un massimo di 1.500 RPM — una scelta di progettazione deliberata a bassa velocità e alta coppia — e opera su un'alimentazione trifase da 157 V a 100 Hz, assorbendo 19 A a carico nominale.

Un dettaglio pratico da conoscere in anticipo: l'A06B-0146-B075 è stato prodotto in due configurazioni di albero all'interno dello stesso codice articolo base.

Il suffisso #7000 denota un albero dritto liscio senza linguetta, e il suffisso #7008 denota un albero dritto con linguetta.

Entrambi sono lo stesso motore elettricamente e meccanicamente in ogni altro aspetto — la variante dell'albero è l'unica differenza, ma è critica quando si ordina un ricambio o si specifica un giunto.

Specifiche Chiave

Alta Coppia a Velocità Moderata — la Filosofia di Progettazione dell'a22

L'a22/1500 occupa uno slot specifico nella gerarchia dei motori ALPHA. La valutazione della coppia è il numero distintivo — 22 Nm continui lo pongono ben al di sopra dei motori della famiglia AC12 e in un territorio in cui ci si aspetta che il motore muova e controlli carichi meccanici veramente pesanti.

Il limite di 1.500 RPM è il compromesso che rende possibile questa densità di coppia in una dimensione di telaio gestibile: il design elettromagnetico privilegia la produzione di forza rispetto alla velocità di rotazione.

Per le applicazioni di macchine utensili, ciò si traduce direttamente nella capacità dell'asse. Un motore di questa classe può mantenere le velocità di avanzamento programmate sotto pieno carico di taglio su un'ampia passata di spianatura o un pesante taglio di sgrossatura, dove un motore a coppia inferiore mostrerebbe un calo di velocità o una limitazione della corrente di azionamento.

Il consumo di corrente continuo di 19 A riflette quella potenza di coppia — la selezione dell'amplificatore servo e il dimensionamento dei cavi devono essere adattati a questa valutazione, non stimati da un motore più leggero della stessa famiglia.

A 100 Hz di frequenza nominale e 157 V, i parametri del sistema di azionamento per questo motore sono specifici.

Non sono condivisi con l'AC12 o altre varianti a22 che funzionano a diverse velocità nominali. Questo è importante durante la messa in servizio di un ricambio: il parametro del tipo di motore dell'amplificatore servo deve corrispondere esattamente alle specifiche dell'a22/1500.

Varianti Albero: Liscio vs Con Chavetta

L'A06B-0146-B075 è stato prodotto in due configurazioni di albero, ed entrambi rimangono in circolazione:

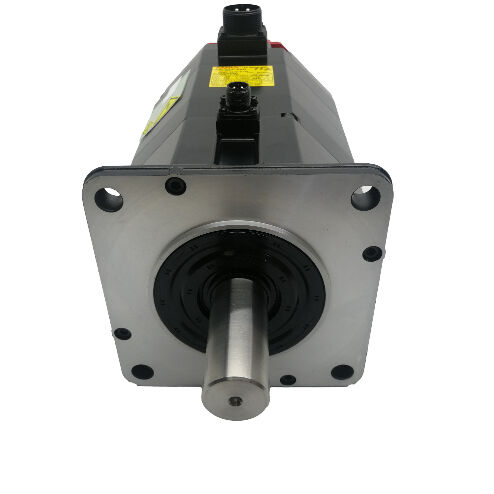

#7000 — Albero Dritto Liscio: Nessuna linguetta. La coppia viene trasmessa interamente attraverso la forza di serraggio del giunto. Adatto per giunti servo di precisione (a soffietto, a ganasce o a disco) dove la concentricità e la connessione senza gioco sono prioritarie, e dove il profilo del carico non include urti severi o inversioni di coppia elevate e sostenute.

#7008 — Albero Dritto Con Chavetta: Include una linguetta standard lavorata sull'albero.

La linguetta fornisce un azionamento meccanico positivo che resiste allo slittamento sotto carichi d'urto e cambi di direzione ripetuti — importante per disposizioni con cinghie, supporti puleggia o qualsiasi azionamento in cui il giunto non può garantire la piena trasmissione di coppia solo tramite la forza di serraggio.

Quando si ordina un motore di ricambio, è essenziale identificare quale variante di albero è installata sulla macchina prima di procurarselo.

Montare un motore con albero liscio in una posizione progettata per un albero con linguetta — o viceversa — richiede un nuovo giunto o una modifica dell'albero, entrambi aggiungono tempo e costi a quello che dovrebbe essere uno scambio diretto.

Tenuta IP65

La classificazione IP65 sull'a22/1500 fornisce una protezione completa contro l'ingresso di polvere e resistenza a getti d'acqua a bassa pressione diretti.

Nel contesto di un ambiente di macchine utensili CNC, ciò copre la nebbia di refrigerante, gli schizzi accidentali dalle operazioni di taglio e la pulizia con aria compressa — le condizioni di esposizione quotidiana che i motori servo sulle macchine produttive affrontano continuamente.

IP65 è un gradino sotto la classificazione IP67 trovata sulle varianti ALPHA completamente sommergibili.

Per la maggior parte delle posizioni di azionamento dell'asse su un centro di lavoro standard, IP65 è adeguato. Se la posizione di montaggio del motore riceve un flusso diretto di refrigerante ad alto volume o si trova in un'area soggetta ad accumulo di refrigerante, vale la pena valutare se l'installazione richiede una schermatura aggiuntiva o se una variante con classificazione IP67 sarebbe la scelta migliore a lungo termine.

Compatibilità Azionamento e Controllo

L'A06B-0146-B075 funziona con gli amplificatori servo serie ALPHA Fanuc — moduli SVM e SVU — ed è compatibile con le generazioni di controllo CNC Fanuc che erano attuali insieme a questa serie di motori, comprese le piattaforme Serie 0, 0i, 16, 18 e 21.

A 19 A di corrente nominale, il modulo amplificatore deve essere specificato per gestire questo carico. Accoppiare l'a22/1500 con un amplificatore sottodimensionato è un modo affidabile per generare guasti di sovracorrente sostenuti in condizioni di taglio normali.

Per progetti di retrofit e riparazione, confermare il tipo di dispositivo di feedback sul motore installato e assicurarsi che i parametri del drive servo riflettano il codice tipo motore corretto, la velocità massima e le specifiche dell'encoder prima della messa in servizio dell'asse.

Note su Approvvigionamento e Ispezione

Entrambe le varianti di albero #7000 e #7008 dell'A06B-0146-B075 sono disponibili sul mercato dei motori servo ricondizionati e in surplus. Quando si valuta un'unità usata, iniziare dall'albero — controllare l'usura, il fretting sulla linguetta nelle varianti #7008 e qualsiasi segno di danno da impatto del giunto all'estremità dell'albero. Misurare la resistenza degli avvolgimenti trifase per l'equilibrio e testare la resistenza di isolamento verso terra.

Ispezionare la guarnizione dell'albero IP65 per indurimento o screpolature, in particolare sui motori con una lunga storia di servizio in ambienti umidi. Far girare l'albero a mano per sentire la ruvidità dei cuscinetti e verificare che il connettore dell'encoder e l'uscita del cavo siano integri prima di procedere all'installazione.

FAQ

D1: Qual è la differenza tra le varianti A06B-0146-B075 #7000 e #7008?

L'unica differenza è la configurazione dell'albero. Il #7000 ha un albero dritto liscio senza linguetta; il #7008 ha un albero dritto con linguetta. Elettricamente e meccanicamente sono identici in ogni altro aspetto — stessa valutazione di coppia, stesso assorbimento di corrente, stesso encoder, stesso montaggio.

Prima di ordinare un ricambio, confermare quale variante di albero è installata sulla macchina per evitare un disallineamento del giunto all'arrivo.

D2: Quale drive servo è compatibile con questo motore, e la valutazione di 19 A è importante per la selezione?

Sì — la corrente nominale di 19 A è un requisito fondamentale per la selezione dell'amplificatore. Il motore è progettato per amplificatori servo serie ALPHA Fanuc (moduli SVM/SVU) abbinati a controlli CNC Serie 0, 0i, 16, 18 o 21.

Il modulo amplificatore deve essere in grado di fornire 19 A di uscita continua. Un modulo sottodimensionato entrerà in limitazione di corrente sotto carico d'asse normale e produrrà guasti termici o di sovracorrente durante il taglio.

D3: Perché l'a22/1500 funziona a una velocità massima inferiore rispetto ai motori ALPHA più piccoli?

L'a22/1500 è ottimizzato per la densità di coppia, non per la velocità massima. Produrre 22 Nm di coppia continua in una dimensione di telaio pratica richiede un design elettromagnetico che privilegia l'uscita di forza a bassa velocità. Il limite di 1.500 RPM è il risultato diretto di questa priorità di progettazione.

Per gli assi che necessitano di alta velocità di traslazione con carichi più leggeri, un motore più piccolo e più veloce della famiglia ALPHA è la scelta appropriata — ma per gli azionamenti di assi a carico pesante, il design orientato alla coppia dell'a22/1500 è la specifica corretta.

D4: Questo motore non ha un freno — è una limitazione per alcune applicazioni?

Per gli assi orizzontali e le applicazioni in cui il drive servo mantiene la ritenzione attiva della coppia a riposo, non è necessario un freno e l'installazione più semplice è un vantaggio.

Per gli assi verticali che sopportano un peso significativo del pezzo o del tavolo, un motore senza freno integrato si affida interamente al drive per il mantenimento della posizione — il che rappresenta un rischio durante eventi di arresto di emergenza, allarme servo o perdita di alimentazione. In questi casi, dovrebbe essere specificata una variante con freno. L'A06B-0146-B075 non è adatto come sostituzione diretta su un asse verticale caricato dalla gravità senza valutare la strategia di tenuta dell'asse.

D5: Il motore che ho rimosso ha un albero con linguetta ma riesco a trovare solo un ricambio con albero liscio — posso adattarlo?

Tecnicamente, un motore con albero liscio può essere utilizzato in un'applicazione con albero con linguetta se il giunto viene modificato in un tipo solo a serraggio e i requisiti di trasmissione della coppia rientrano nella capacità nominale del giunto. Tuttavia, ciò è appropriato solo se il profilo del carico non include carichi d'urto o inversioni di coppia elevate frequenti che potrebbero causare lo slittamento del giunto nel tempo.

La soluzione più pulita è procurarsi la variante corretta con albero #7008. Modificare l'albero sul campo per aggiungere una linguetta non è raccomandato senza lavorazioni specialistiche per mantenere la concentricità e l'integrità dell'albero.
