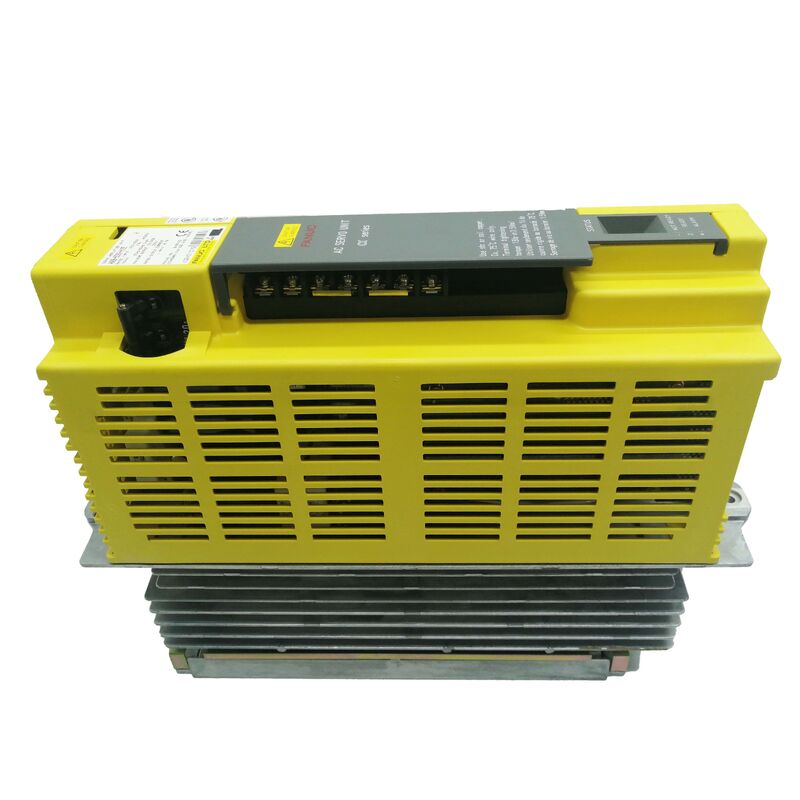

FANUC A06B-6089-H322 — Alpha SVU3-12/12/20: Tre Assi, Due Livelli di Corrente, Un'Unità Autonoma

Non tutti gli assi di un centro di lavoro assorbono lo stesso carico. L'asse Z di un centro di lavoro verticale che lotta contro la gravità con una pesante testa del mandrino necessita di più corrente rispetto all'asse X più leggero che attraversa un tavolo vuoto. L'asse rotativo B di una fresatrice alesatrice orizzontale che indicizza sotto un pezzo ha requisiti di coppia diversi rispetto ai due assi lineari che ciclicamente si muovono a rapida traslazione. I costruttori di macchine che hanno compreso questo hanno fatto scelte di selezione dell'azionamento di conseguenza — e l'A06B-6089-H322 riflette esattamente questo pensiero.

Designata SVU3-12/12/20, questa è un'unità asimmetrica a tre assi della famiglia alpha SVU di FANUC. Gli assi L e M sono ciascuno classificati a 3A di uscita (classe 12), adatti per motori servo alpha più leggeri che gestiscono compiti a basso carico. L'asse N sale a 5,9A (classe 20), ospitando un motore con richieste di coppia significativamente più elevate. Tutti e tre gli assi condividono un alloggiamento, un alimentatore e un set di terminali di ingresso di alimentazione. L'ingombro del quadro rimane compatto; l'allocazione della corrente dell'asse corrisponde ai profili di carico effettivi della macchina.

Sande Electric dispone dell'A06B-6089-H322 in condizioni nuove e usate, spedendo in tutto il mondo entro 0–3 giorni lavorativi.

Comprendere l'Alpha SVU: un'architettura autonoma

La designazione "SVU" nella serie alpha di FANUC sta per Servo amplifier Unit (Unità amplificatore servo) — una convenzione di denominazione che porta un'implicazione tecnica critica: l'unità contiene il proprio raddrizzatore e bus DC integrati. Si collega direttamente all'alimentazione AC trifase in ingresso e la converte internamente. Non è richiesto alcun modulo di alimentazione esterno, né è necessario pre-stabilire un bus DC condiviso nel quadro di azionamento prima che questa unità possa funzionare.

Ciò distingue la famiglia SVU 6089 fondamentalmente dalle famiglie SVM (Servo Module) alpha 6079 e 6080. Un modulo SVM di quelle serie — come i moduli a tre assi SVM3 — deve essere abbinato a un modulo di alimentazione installato separatamente che fornisce la tensione del bus DC condiviso. L'SVU no. È un'installazione autonoma: portargli l'alimentazione AC, collegare i cavi del motore e il feedback dell'encoder, cablare l'interfaccia PWM al CNC e l'asse è pronto.

Questa architettura rende l'SVU 6089 una scelta pratica per macchine in cui è desiderabile il posizionamento dell'azionamento individuale sull'asse — piuttosto che in un quadro centralizzato. Semplifica anche l'isolamento dei guasti: un guasto dell'SVU influisce solo sugli assi azionati da quell'unità, mentre un guasto dell'alimentatore SVM mette fuori uso tutti i moduli che condividono quel bus.

L'H322 nel contesto: lettura della gamma a tre assi 6089

La serie 6089 utilizza una convenzione di numerazione logica per la sua linea SVU a tre assi. Il suffisso codifica la combinazione di corrente attraverso i canali L, M e N:

L'H322 si colloca tra l'H321 completamente simmetrico, tutto classe 12, e l'H323, uno classe 12/due classe 20. La sua combinazione specifica — due assi leggeri e un asse di gamma media — si mappa naturalmente a macchine in cui due assi eseguono movimenti lineari simili mentre il terzo aziona qualcosa di più pesante. L'asse N a 5,9A non è un azionamento "pesante"; gestisce motori alpha nell'intervallo β2/3000 a α4/4000, coerente con un asse primario di medie dimensioni piuttosto che una testa di fresatura di grande formato.

Una conseguenza della configurazione asimmetrica della corrente degna di nota: l'asse N ha una maggiore dissipazione termica sotto carico rispetto agli assi L e M. Su macchine con cicli di lavoro elevati dell'asse N, la gestione termica dell'unità — raffreddamento ad aria attorno allo stadio di uscita — è più importante per il canale N che per gli altri due. Una buona ventilazione del quadro e uno spazio adeguato attorno all'unità sono importanti quando l'asse N funziona continuamente alla sua corrente nominale di 5,9A o vicino ad essa.

Specifiche Tecniche

Provisione per asse non utilizzato: cosa fare quando non tutti e tre i canali sono attivi

Le unità SVU a tre assi vengono talvolta installate su macchine che utilizzano attivamente meno di tre assi tramite quell'unità. Una macchina che è stata riconfigurata, una in cui un asse è stato dismesso, o una in cui l'SVU è stato selezionato con capacità in eccesso — queste situazioni possono lasciare uno o più canali inattivi.

La documentazione FANUC per la famiglia SVU 6089 affronta questo problema direttamente. Quando un asse non è collegato a un motore, il cavo tra il CNC e l'unità amplificatore servo per quell'asse deve essere rimosso e un connettore fittizio inserito al suo posto. Il connettore fittizio richiede che i pin 8 e 10 siano cortocircuitati — questo segnala all'azionamento che il circuito di arresto di emergenza dell'asse è soddisfatto per quel canale non utilizzato. Senza il connettore fittizio su un asse non utilizzato, l'SVU potrebbe visualizzare una condizione di allarme per quel canale all'avvio o durante il funzionamento, poiché il circuito di arresto di emergenza aperto viene interpretato come un guasto. Questa è una fonte comune di allarmi confusi quando un SVU 6089 viene installato con meno assi attivi della sua capacità.

6089 vs 6090: serie sorelle, diverse generazioni di motori

Sia la serie SVU alpha 6089 che la serie SVUC 6090 (trattata separatamente in questo catalogo) sono unità amplificatore servo autonome con alimentatori integrati e interfacce PWM — architetturalmente sono equivalenti nel concetto. La differenza risiede nella generazione di motori per cui sono stati progettati.

La serie SVUC 6090 è stata ottimizzata per la generazione di motori alpha C — i motori alpha modello C prodotti nei primi anni '90. L'SVU 6089 si rivolge alla più ampia famiglia di motori alpha series che ha preceduto e si è sovrapposta ai motori C. Le tabelle di compatibilità dei motori nella documentazione FANUC mostrano il 6089 utilizzato con motori nella classe standard da α1 a α4, mentre il 6090 fa riferimento specificamente ai motori designati αC. In pratica, c'è una significativa sovrapposizione nelle macchine che potrebbero aver utilizzato l'uno o l'altro a seconda dell'anno di produzione e delle specifiche del motore dell'OEM al momento della costruzione.

Quando si acquista un ricambio, verificare sempre il numero di parte dell'unità installata (6089 o 6090) e le designazioni dei motori collegati prima di selezionare il ricambio. Sostituire un 6090 con un 6089 su una macchina cablata per l'interfaccia PWM di tipo A del 6089 richiede la conferma che l'interfaccia servo del CNC corrisponda.

Note sulle condizioni e disponibilità

Le unità A06B-6089-H322 nuove-vecchie scorte in imballaggio originale sono coperte da una garanzia di magazzino di 12 mesi. Queste sono la scelta preferita per macchine che supportano la produzione continua in cui il costo dei tempi di inattività imprevisti supera il sovrapprezzo delle scorte nuove.

Le unità usate ispezionate sono funzionalmente verificate su tutti e tre gli assi e offerte con una garanzia di 3 mesi. Data l'età della serie 6089 — queste unità sono state prodotte in un'epoca ormai lontana 25–30 anni fa — le condizioni dell'inventario usato variano. Contattateci prima di ordinare per discutere la cronologia delle ispezioni e la disponibilità.

Ordini, Pagamenti e Spedizione

Spedizione in tutto il mondo tramite DHL e FedEx entro 0–3 giorni lavorativi dal pagamento confermato. La spedizione combinata è disponibile per ordini multi-articolo.

Opzioni di pagamento:

• Bonifico Bancario (T/T) — tutti i valori d'ordine
• PayPal — ordini fino a USD $500
• Western Union — tutti i valori d'ordine

I dazi di importazione e le tasse locali sono a carico dell'acquirente a destinazione.

Garanzia e Resi

Resi accettati per unità che arrivano danneggiate, incomplete, non conformi alla descrizione o confermate non funzionanti entro 4 giorni dal ricevimento. L'unità deve essere restituita con l'etichetta di garanzia intatta. La spedizione di ritorno è a carico dell'acquirente. Nessun reso per ordini errati o ripensamenti.

Domande Frequenti

D1: In che modo l'A06B-6089-H322 (SVU3-12/12/20) differisce dall'H321 (SVU3-12/12/12) e come faccio a sapere quale ha utilizzato originariamente la mia macchina?

R: L'H321 fornisce tre canali identici a 3.0A ciascuno — tutti gli assi azionano motori nella gamma di corrente di classe 12. L'H322 mantiene L e M a 3.0A ma aggiorna N a 5.9A, ospitando un motore leggermente più grande sull'asse N. Il metodo di identificazione corretto è l'etichetta sull'unità installata: il numero di parte FANUC completo, compreso il suffisso a quattro cifre, è stampato sul lato. Se l'etichetta è usurata, le targhette del modello del motore sull'asse N rispetto agli assi L e M indicheranno se l'asse N utilizza un motore più pesante (classe α4/4000) o lo stesso motore leggero degli altri. Se il motore N è identificabilmente più grande, l'H322 è il ricambio corretto; se tutti e tre i motori sono dello stesso modello piccolo, l'H321 era l'originale. Lo schermo dell'asse servo del CNC può anche mostrare i parametri del codice motore per ciascun asse, che fanno riferimento diretto al modello del motore e confermano il requisito della classe di corrente.

D2: L'SVU 6089 ha un alimentatore integrato. Ciò significa che non devo cambiare nient'altro nel quadro di azionamento quando lo sostituisco?

R: Nella maggior parte dei casi, sì — l'H322 è un ricambio diretto che si collega alla stessa alimentazione AC trifase, agli stessi cavi di alimentazione del motore e al cablaggio dell'interfaccia PWM dell'unità originale. Non è necessario toccare alcun aiPS esterno o modulo di alimentazione. Tuttavia, prima di accendere, verificare tre cose: che la tensione AC trifase in ingresso sia entro la specifica 200–230V per questa unità; che il cavo dell'interfaccia PWM dal CNC all'SVU sia inserito correttamente su entrambe le estremità (una connessione di interfaccia allentata può causare un allarme immediato all'avvio che sembra un guasto dell'unità ma non lo è); e che eventuali canali d'asse non utilizzati abbiano connettori fittizi installati con i pin 8 e 10 cortocircuitati, se tali assi non sono collegati ai motori. Questi tre controlli coprono le cause più comuni di mancato avvio dopo una sostituzione SVU altrimenti corretta.

D3: L'A06B-6089-H322 può essere sostituito dalla serie A06B-6090-H3xx della stessa classe di corrente?

R: La serie SVUC 6090 utilizza la stessa architettura di interfaccia PWM di tipo A e classi di corrente simili, quindi in linea di principio l'equivalenza elettrica c'è — ma una sostituzione diretta richiede la conferma della compatibilità dell'interfaccia a livello di connettore. Le serie 6089 e 6090 sono state progettate per diverse generazioni di motori (alpha vs alpha C), e sebbene il tipo di interfaccia sia lo stesso, le impostazioni dei parametri nel CNC per i codici motore e i limiti di corrente devono corrispondere al motore effettivamente collegato, indipendentemente da quale serie SVU provenga l'unità di ricambio. Se i motori della macchina sono della serie alpha standard (non specificamente designati come alpha C), un ricambio H322 6089 è la scelta più pulita "come per come". Se si considera un 6090 come alternativa, verificare il codice motore nei parametri del CNC sia appropriato per il motore effettivo prima di effettuare la sostituzione, e confermare che non sia necessario alcun adattatore di cablaggio dell'interfaccia.

D4: Dopo aver installato un H322 di ricambio, il CNC mostra l'allarme servo 9 (sovracorrente asse M) immediatamente all'abilitazione dell'asse. Il motore dell'asse M funzionava correttamente prima che l'unità si guastasse. Cosa devo controllare?

R: Un allarme di sovracorrente sull'asse M alla prima abilitazione dopo la sostituzione ha più comunemente una delle tre cause. Innanzitutto, controllare i collegamenti del cavo di alimentazione del motore dell'asse M ai terminali di uscita dell'SVU — un terminale di fase non inserito correttamente o un terminale troppo serrato e rotto può causare un cortocircuito fase-fase che attiva immediatamente la protezione da sovracorrente. In secondo luogo, verificare che il cavo dell'encoder dell'asse M sia collegato all'ingresso di feedback dell'asse M sul nuovo SVU, non scambiato con l'asse L o N — una mancata corrispondenza del feedback dell'encoder fa perdere al loop di corrente il riferimento di posizione e comanda una corrente eccessiva durante l'abilitazione dell'asse. In terzo luogo, controllare il parametro servo del CNC per l'asse M (codice motore, parametro 2020) rispetto alla targhetta del motore: se il codice motore non corrisponde al modello del motore collegato, le impostazioni del limite di corrente dell'azionamento potrebbero essere impostate al di sotto di quanto il motore effettivamente assorbe all'accelerazione iniziale, attivando una falsa sovracorrente. Correggere il codice motore e riabilitare l'asse prima di concludere che l'unità di ricambio abbia un guasto.

D5: La serie 6089 è stata dismessa. Esiste un equivalente moderno FANUC e cosa comporta l'aggiornamento anziché la sostituzione "come per come"?

R: Non esiste un equivalente moderno diretto — l'architettura SVU 6089 (unità autonoma PWM autonoma) non ha un successore FANUC attuale che possa essere sostituito senza modifiche più ampie del sistema. Le moderne famiglie di azionamenti alpha i e beta i utilizzano l'interfaccia in fibra ottica FSSB e, per i moduli SVM, richiedono un bus di alimentazione aiPS condiviso. L'aggiornamento da un'installazione SVU 6089 a un'architettura di azionamento moderna comporta la sostituzione della scheda di interfaccia servo del CNC (o del CNC stesso), la sostituzione della configurazione dell'alimentatore del quadro di azionamento, la sostituzione dell'SVU con un azionamento FSSB o beta i compatibile e potenzialmente la ri-parametrizzazione del CNC per la nuova combinazione motore/azionamento. Per la maggior parte delle macchine ancora in funzione con sistemi CNC Serie 15, 16 o 18, ciò rappresenta una revisione completa del sistema CNC e dell'azionamento piuttosto che una sostituzione di componenti. Il percorso più pratico per mantenere in produzione una macchina basata su 6089 è mantenere un inventario di unità H322 testate usate. Contattateci per discutere la disponibilità delle scorte e l'approvvigionamento in blocco se avete più macchine di questo tipo nella vostra struttura.
