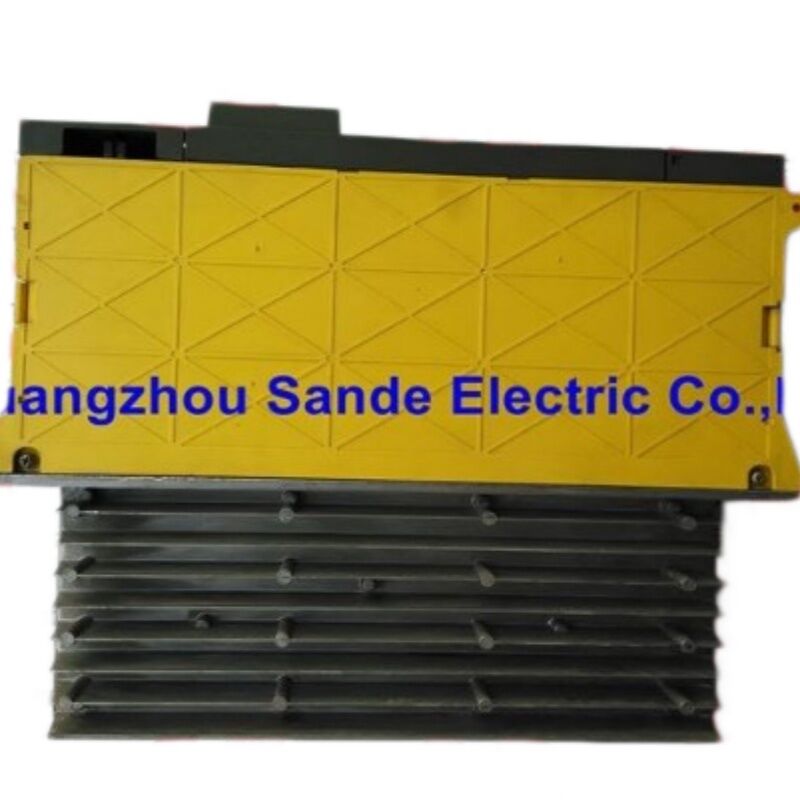

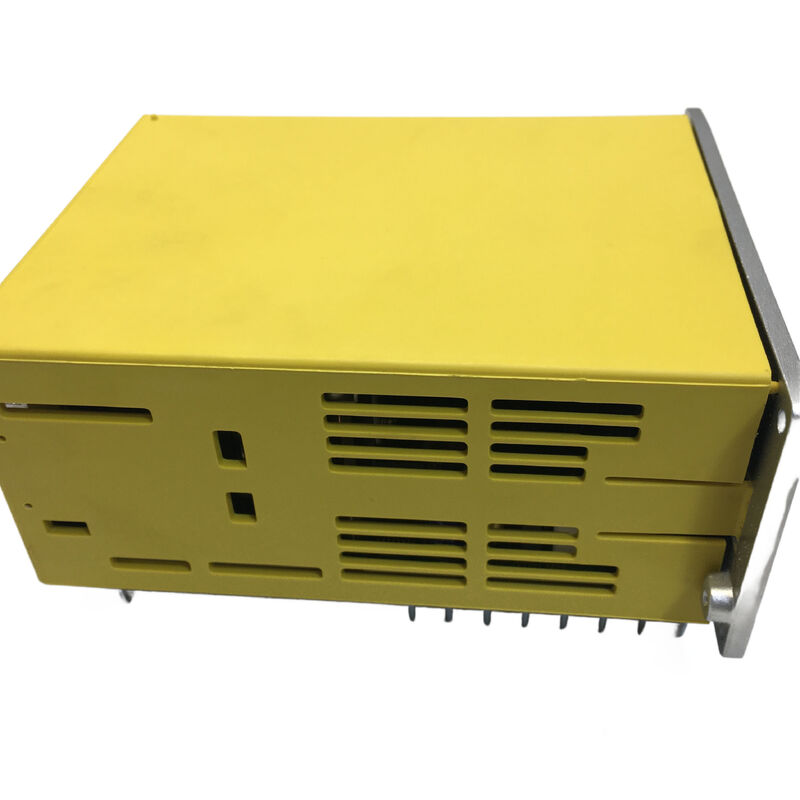

FANUC A06B-6090-H244 — Alpha C Series SVUC2-40/40, L'azionamento simmetrico a doppio asse per applicazioni a doppio motore

Esiste una particolare classe di macchine CNC che impone le stesse richieste a due assi contemporaneamente: centri di lavoro a doppia colonna, fresatrici orizzontali a doppio pallet, torni a doppio mandrino sincronizzati in cui gli assi X e Y condividono profili di carico, o qualsiasi configurazione in cui un costruttore di macchine ha abbinato due motori della stessa dimensione su un singolo amplificatore per risparmiare spazio nell'armadio e semplificare il cablaggio. L'A06B-6090-H244 è stato progettato precisamente per tale configurazione.

Designato SVUC2-40/40 nella serie di amplificatori Alpha C di FANUC, questa unità aziona due assi — L e M — con identici 8,7A di uscita nominale su ciascun canale. Entrambi i canali sono uguali. Non c'è asimmetria, nessun asse primario "pesante" abbinato a uno secondario più leggero. La designazione 40/40 lo indica chiaramente: la stessa classe di corrente, la stessa capacità di azionamento, su entrambe le uscite. Per le macchine costruite attorno a motori servo α12 abbinati che funzionano in applicazioni parallele, questo azionamento è la scelta corretta e originale.

Sande Electric dispone dell'A06B-6090-H244 in condizioni nuove e usate per spedizioni in tutto il mondo entro 0–3 giorni lavorativi.

La generazione Alpha C: Dove si colloca questo azionamento nella storia di FANUC

Comprendere l'A06B-6090-H244 richiede di collocarlo nel contesto. L'evoluzione degli amplificatori servo di FANUC è passata attraverso diverse generazioni distinte, ognuna con diverse architetture di interfaccia:

Il 6066 è stata la generazione originale Alpha C, introdotta alla fine degli anni '80 e utilizzata fino all'inizio degli anni '90. Utilizzava un'interfaccia PWM di tipo B. La serie 6090 — che include l'H244 — è il successore diretto della 6066. Utilizza un'interfaccia PWM di tipo A. Entrambe le generazioni condividono la designazione "SVUC" e dimensioni dell'armadio esternamente simili, ma il pinout dell'interfaccia e il protocollo del segnale differiscono tra le due serie. Un'unità A6090 non è un sostituto plug-in per un'unità 6066 sullo stesso CNC senza verifica dell'interfaccia.

Ciò che è venuto dopo la 6090 è stato il passaggio a FSSB — Fiber Optic Serial Servo Bus — che definisce le serie 6096, 6114, 6117, 6130 e le successive serie Alpha i. FSSB ha sostituito il cablaggio PWM parallelo con una singola catena in fibra ottica, semplificando drasticamente il cablaggio multi-asse. La serie 6090 si colloca nell'era PWM: più capace dei primi azionamenti analogici, già digitale nel controllo del motore, ma precedente all'architettura in fibra ottica che ora domina le moderne installazioni CNC FANUC.

Per le macchine ancora in funzione su sistemi CNC che precedono la transizione FSSB — in particolare le varianti non-i delle serie 15, 16, 18 e 21 — la 6090 è spesso il pezzo corretto. I moduli 6096 e 6114 non sono intercambiabili con le unità 6090 su questi vecchi controlli.

H244 Decodificato: Cosa dice il suffisso

All'interno della serie 6090 Alpha C, la struttura del suffisso contiene informazioni specifiche. Scomposizione di H244:

Il "2" in SVUC2-40/40 indica che si tratta di un modulo a due assi — sono presenti e attivi entrambi gli output del canale L e M. Le versioni a singolo asse della stessa famiglia hanno designazioni diverse. Il "40/40" descrive la classe di corrente di ciascun asse: sia l'asse L che l'asse M operano nella classe 40, corrispondente a 8,7A di uscita continua nominale per canale.

A confronto, l'H246 è SVUC2-40/80 — l'asse L rimane a 8,7A ma l'asse M passa a una classe di corrente superiore, adatta a macchine in cui i due assi azionano motori di dimensioni diverse. L'H266 è SVUC2-80/80 — entrambi gli assi nella classe di corrente maggiore. L'H244 è la configurazione più simmetrica nella gamma a doppio asse: entrambi gli assi identici, entrambi alimentano motori abbinati, entrambi condividono lo stesso assorbimento totale di 17A dalla linea trifase in ingresso.

Specifiche Tecniche

Due Assi, Un'Unità — Implicazioni di Armadio e Cablaggio

I costruttori di macchine hanno scelto moduli amplificatori a doppio asse per due motivi: spazio nell'armadio ed efficienza del percorso dei cavi. Un singolo SVUC2-40/40 occupa uno slot nell'armadio dell'azionamento e si collega al CNC tramite un'unica interfaccia asse, mentre i suoi due canali di uscita gestiscono ciascuno cavi di alimentazione separati per i rispettivi motori. Rispetto a due unità indipendenti a singolo asse, questo dimezza il numero di connessioni dell'interfaccia lato controllo e riduce l'ingombro dell'armadio per la sezione servo.

Il compromesso è l'interdipendenza. Con l'H244, un guasto dell'asse L che spegne l'amplificatore mette fuori uso anche l'asse M — entrambi i canali condividono lo stesso link DC, la stessa alimentazione di controllo e lo stesso display LED sul pannello frontale. Durante la risoluzione dei problemi, è importante determinare se un allarme proviene dal canale L, dal canale M o da un componente interno condiviso prima di sostituire l'unità.

Il display LED frontale dell'SVUC2 utilizza un formato a 7 segmenti per indicare sia i codici di allarme sia, quando funziona normalmente, lo stato operativo. Per le unità che presentano allarmi intermittenti, osservare il LED al momento del trigger del guasto — prima che la schermata di allarme del CNC si aggiorni — fornisce spesso la prima indicazione più accurata di quale canale o quale circuito interno è coinvolto.

Riferimento Codici di Allarme

I codici di allarme 8 e 9 che appaiono con un punto decimale (8., 9.) indicano un allarme IPM (Intelligent Power Module) piuttosto che una semplice condizione di sovracorrente. Gli allarmi IPM coinvolgono tipicamente i moduli transistor interni che rilevano condizioni termiche o di corrente anomale a livello di dispositivo, che è distinto da un guasto del cablaggio o del motore che attiva il sensore di corrente esterno. La distinzione è importante per la diagnosi: un HCL o HCM (senza punto) all'avvio indica prima controlli del cablaggio del motore o dell'isolamento del motore; un allarme IPM (codice con punto) richiede l'ispezione dei moduli transistor e del loro percorso termico.

La Domanda di Sostituzione della 6066: Tipo A vs. Tipo B

L'A06B-6090-H244 è il sostituto documentato per l'A06B-6066-H244 in termini di funzionalità e classe di corrente. Entrambi sono unità a doppio asse SVUC2-40/40 che azionano motori α12 abbinati a 8,7A per canale. La clausola fondamentale è la compatibilità dell'interfaccia.

La serie 6066 utilizzava il cablaggio dell'interfaccia PWM di tipo B sul suo connettore di controllo. La serie 6090 utilizza il tipo A. Sui controller CNC che sono stati originariamente costruiti per l'interfaccia di tipo B della 6066 — prevalentemente macchine Serie 15 e 16 di produzione iniziale della fine degli anni '80 e inizio anni '90 — la 6090 non può essere semplicemente sostituita senza confermare che l'interfaccia del servoamplificatore del CNC corrisponda al pinout di tipo A, o senza un cavo adattatore di interfaccia. FANUC non ha offerto uno scambio ufficiale tra queste due serie specificamente a causa di questa incompatibilità del connettore.

Per le macchine che già utilizzano una 6090 H244 e necessitano di una sostituzione diretta, questa distinzione è irrilevante — l'unità di ricambio si collega in modo identico. La questione dell'interfaccia sorge solo quando qualcuno tenta di procurarsi una 6090 come aggiornamento o sostituto di un'installazione originale 6066.

Condizione di Magazzino e Approvvigionamento

Le unità A06B-6090-H244 nuove da vecchio stock sono prodotti FANUC originali in confezione originale, mai installate. Dato che la serie 6090 è fuori produzione da molti anni, il vero stock nuovo è l'opzione preferita per le macchine che devono mantenere un funzionamento continuo — non c'è nuova produzione a cui attingere, e ogni unità genuinamente nuova nella catena di approvvigionamento rappresenta un inventario in diminuzione. Le unità nuove sono coperte da una garanzia di magazzino di 12 mesi.

Le unità usate ispezionate provengono da macchine dismesse, verificate per la funzionalità di entrambi gli assi L e M, e offerte con una garanzia di 3 mesi. Le modalità di guasto comuni sulle unità usate della serie 6090 trovate nei registri di riparazione includono il degrado dei condensatori, elettroliti che perdono sulla scheda di controllo e transistor di uscita guasti — tutti guasti legati all'età prevedibili da unità che sono state in servizio per 15–30 anni. Confermare lo standard di ispezione con noi prima di ordinare se i requisiti operativi della macchina sono esigenti.

Ordine, Pagamento e Spedizione

Spedizione in tutto il mondo tramite DHL e FedEx entro 0–3 giorni lavorativi dal pagamento confermato. Spedizione combinata disponibile per ordini multi-articolo.

Opzioni di pagamento:

• Bonifico Bancario (T/T) — tutti i valori d'ordine
• PayPal — ordini fino a USD $500
• Western Union — tutti i valori d'ordine

I dazi di importazione e le tasse locali sono a carico dell'acquirente a destinazione.

Garanzia e Resi

Resi accettati per unità che arrivano danneggiate, incomplete, non conformi alla descrizione o confermate non funzionanti entro 4 giorni dal ricevimento. L'unità deve essere restituita nelle condizioni originali con l'etichetta di garanzia intatta. La spedizione di ritorno è a carico dell'acquirente. Nessun reso per ordini errati o ripensamenti.

Domande Frequenti

D1: L'A06B-6090-H244 è elencato come sostituto dell'A06B-6066-H244. Sono intercambiabili su qualsiasi macchina che esegue la 6066 originale?

R: Le due unità condividono la classe di corrente SVUC2-40/40 e azionano gli stessi motori, ma utilizzano cablaggi di interfaccia di controllo diversi — la 6066 utilizza un'interfaccia PWM di tipo B e la 6090 utilizza il tipo A. Su una macchina originariamente costruita con la 6066 e dotata di un connettore di interfaccia di tipo B dal CNC all'amplificatore, non è possibile semplicemente collegare una 6090 senza verificare o adattare il cablaggio dell'interfaccia. Per le macchine che già utilizzano una 6090 H244 — la situazione molto più comune oggi, poiché la maggior parte delle macchine sopravvissute di questa epoca sono state aggiornate a un certo punto — una sostituzione H244 della stessa serie 6090 si collega direttamente senza alcuna modifica dell'interfaccia.

D2: Entrambi gli assi L e M della mia macchina si sono fermati contemporaneamente e il LED mostra l'allarme "b". Cosa indica e dove devo iniziare la risoluzione dei problemi?

R: L'allarme "b" sul LED a 7 segmenti rappresenta una sovracorrente simultanea su entrambi gli assi L e M contemporaneamente, che su un modulo a doppio asse indica tipicamente un guasto condiviso piuttosto che due guasti di canale indipendenti. I primi posti da controllare sono il link DC e l'alimentazione in ingresso: le condizioni di allarme 3 (LVDC) o allarme 1 (HV) possono precedere o accompagnare un allarme "b" se il bus DC collassa sotto carico. Se il link DC è sano, verificare se entrambi i cavi di alimentazione del motore hanno un guasto di terra comune o se c'è un cortocircuito nel cablaggio condiviso dell'armadio. Se si vede "b." con un punto decimale anziché un semplice "b", ciò indica un allarme a livello IPM su entrambi i canali contemporaneamente — in tal caso, i moduli IGBT all'interno dell'unità sono il punto di guasto più probabile e l'unità richiede tipicamente riparazione o sostituzione.

D3: L'A06B-6090-H244 richiede un modulo di alimentazione separato, come fa l'alpha i SVM 6114 con il suo aiPS?

R: No. La serie 6090 SVUC è un'unità autonoma — rettifica la propria corrente alternata trifase in ingresso e genera internamente la tensione del link DC. Questa è la stessa architettura della serie 6093 Beta SVU: l'azionamento si collega direttamente all'alimentazione AC trifase e non dipende da un bus di alimentazione condiviso esterno. Ciò rende l'installazione semplice — l'alimentazione AC trifase in ingresso e i cavi del motore sono le connessioni principali, insieme all'interfaccia di controllo al CNC. L'unico accessorio esterno talvolta utilizzato con le unità 6090 è un'unità di scarica rigenerativa separata quando il ciclo di lavoro della macchina genera più energia rigenerativa di quanta il circuito di rigenerazione interno dell'azionamento possa assorbire.

D4: La mia macchina utilizza motori α12 su entrambi gli assi. L'H244 è l'unità giusta, o dovrei considerare l'H246 (SVUC2-40/80)?

R: L'H244 è la scelta corretta per motori α12 abbinati su entrambi gli assi L e M. Il motore α12 rientra nell'intervallo di corrente della classe 40, e l'H244 fornisce un'uscita nominale uguale di 8,7A su entrambi i canali — precisamente adatta a questa coppia di motori. L'H246 (SVUC2-40/80) è la scelta giusta solo quando i due assi utilizzano motori di dimensioni diverse: il motore di classe 40 sull'asse L e un motore più grande che richiede la corrente di classe 80 sull'asse M. Se entrambi gli assi azionano motori α12 identici, l'asimmetrico H246 non offre alcun vantaggio e introduce complessità non necessaria. Confermare i numeri dei modelli dei motori dalla documentazione di cablaggio della macchina prima di ordinare.

D5: La serie 6090 è stata dismessa. Se questa unità si guasta di nuovo tra qualche anno, quali sono le opzioni realistiche a lungo termine?

R: La serie 6090 è fuori produzione da molti anni e non tornerà. Per la manutenzione continua delle macchine che utilizzano l'H244, ci sono tre percorsi realistici. Primo, fare scorta di un'unità di ricambio ora, mentre gli esempi usati e nuovi da vecchio stock sono ancora disponibili sul mercato — questo è l'approccio più semplice e più comune per le macchine critiche per la produzione. Secondo, se il sistema CNC stesso viene aggiornato o sostituito, l'architettura dell'azionamento servo può essere aggiornata nello stesso progetto, poiché i CNC e le famiglie di azionamenti più recenti non sono vincolati dalla disponibilità di parti 6090. Terzo, alcuni servizi di riparazione specializzati possono ricostruire unità 6090 guaste sostituendo condensatori e moduli IGBT guasti — i componenti noti per il guasto — prolungando la vita utile dell'unità senza richiedere una sostituzione completa. Contattateci per la disponibilità attuale; data l'età di queste unità, le posizioni di magazzino possono cambiare rapidamente.
