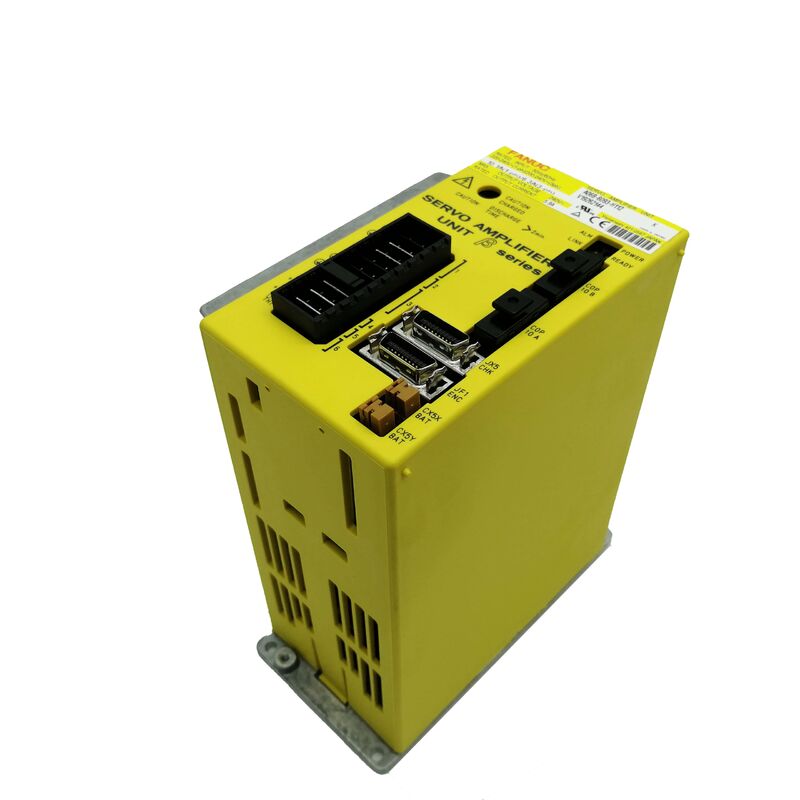

FANUC A06B-6093-H112 — Beta SVU-20 FSSB, L'unità di azionamento stand-alone di fascia media con memorizzazione dei parametri integrata

Scegliere la classe di corrente sbagliata è l'errore di approvvigionamento più evitabile nella serie 6093. L'SVU-20 e l'SVU-40 sono fisicamente simili, si montano negli stessi punti e funzionano sulla stessa interfaccia in fibra ottica FSSB — ma i motori che azionano sono diversi e il margine di corrente non è intercambiabile. L'A06B-6093-H112 è l'unità SVU-20: uscita nominale di 5,9 A, punto medio nella gamma FSSB 6093 e la scelta giusta per la classe di motori beta a cui è abbinata.

C'è una seconda cosa su questa unità che influisce su ogni lavoro di sostituzione, ed è facile da trascurare: i parametri nella serie beta 6093 sono memorizzati nell'unità stessa, non nel CNC. Quando questa unità si guasta e deve essere sostituita, i parametri del servo si spostano con l'unità vecchia a meno che non siano stati salvati in precedenza. Comprendere questo prima di ordinare è importante quanto confermare il numero di parte.

Sande Electric dispone dell'A06B-6093-H112 in condizioni nuove e usate ispezionate, con spedizione in tutto il mondo in 0–3 giorni lavorativi.

L'SVU-20 nella scala di corrente FSSB 6093

La sottofamiglia H11x FSSB della serie 6093 copre quattro livelli di uscita, ciascuno abbinato a una diversa classe di servomotori beta (e piccoli alpha):

H111 — SVU-4 — il più piccolo, per motori beta più leggeri in applicazioni a carico minimo
H112 — SVU-20 — gamma medio-bassa, nominale 5,9 A, per motori beta della classe 20
H113 — SVU-40 — gamma medio-alta, nominale 12,5 A, per motori beta della classe 40
H114 — SVU-80 — corrente più alta, nominale 15 A, per i motori beta più pesanti

L'H112 SVU-20 è abbinato specificamente ai motori FANUC beta della classe medio-bassa: i b2/3000, b3/3000 e motori simili che appaiono sugli assi ausiliari a carico più leggero. Questi sono tipicamente i più piccoli divisori rotanti, i meccanismi ATC più leggeri o gli assi di posizionamento secondari su macchine utensili compatte — assi dove i requisiti di coppia e inerzia non giustificano il passaggio alla classe 40.

Utilizzare un H113 (SVU-40) in una posizione progettata per l'H112 non danneggerà nulla nella maggior parte dei casi, ma è una sovra-specifica. Utilizzare un H111 (SVU-4) sarebbe sotto-specificato e genererebbe allarmi di sovracorrente. L'H112 è l'unità corretta per macchine in cui la posizione dell'azionamento dell'asse è stata progettata attorno alla capacità di corrente SVU-20.

Cosa significa realmente "Parametri memorizzati nell'unità"

La maggior parte dell'esperienza nei sistemi servo FANUC coinvolge la serie SVM alpha, dove i parametri servo risiedono nella memoria dei parametri del CNC. Sostituire un modulo SVM guasto e i parametri rimangono nel CNC — il nuovo modulo li acquisisce alla prima inizializzazione.

La serie SVU beta 6093 funziona in modo diverso. In queste unità, i parametri dell'asse servo sono memorizzati nell'unità stessa. Quando si rimuove l'unità vecchia, il set di parametri se ne va con essa. Installare un nuovo H112 senza ripristinare prima i parametri significa che l'asse non si comporterà correttamente fino a quando il set di parametri non sarà stato riscritto sulla nuova unità.

La procedura di backup e ripristino dipende dalla serie CNC. Per i controller delle famiglie 16i, 18i, 21i, 20i e PowerMate-iD/iH, i parametri vengono salvati e ripristinati tramite la funzione Power Mate CNC Manager (PMM) nel menu del CNC. I parametri PMM chiave che governano questo processo includono il parametro 960.0 (SLV — numero di slave visualizzati), 960.1 e 960.2 (MD1/MD2 — destinazione per input/output parametri) e 960.3 (PMN — stato PMM abilitato/disabilitato). Prima che l'H112 originale venga rimosso, il backup dei parametri dovrebbe essere scritto nella memoria dei programmi parte del CNC o su una scheda di memoria, a seconda dell'impostazione MD1/MD2.

Questo non è esclusivo dell'H112 — si applica a tutte le unità SVU beta 6093. Ma vale la pena dichiararlo chiaramente perché è il passaggio più spesso saltato dagli ingegneri che sono abituati a sostituire i moduli SVM alpha e presumono che si applichino le stesse regole.

H112 vs H102: la divisione dell'interfaccia SVU-20

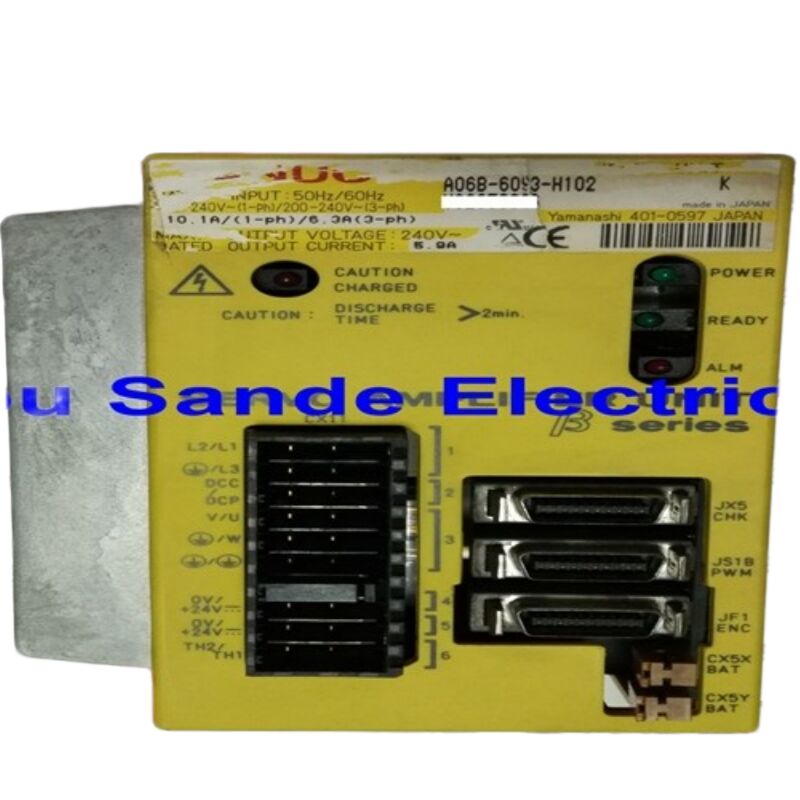

La classe di corrente SVU-20 appare due volte nella serie 6093, divisa per tipo di interfaccia. L'H112 utilizza FSSB — lo stesso bus servo in fibra ottica utilizzato nella serie alpha di FANUC. L'H102 utilizza il tipo B — un diverso protocollo di interfaccia, a volte chiamato anche interfaccia PWM in alcune documentazioni FANUC.

Entrambe sono unità SVU-20 stand-alone a singolo asse con correnti nominali identiche e la stessa architettura di alimentazione integrata. Le dimensioni fisiche sono simili. Ma il cavo di comunicazione è diverso, la disposizione dei connettori differisce e la configurazione del CNC deve corrispondere al tipo di interfaccia dell'unità installata.

Se il cavo servo della macchina per quella posizione dell'asse è una fibra ottica (tipo TOCP200), la sostituzione deve essere l'H112. Se è un cavo di interfaccia elettrica per il tipo B, l'unità è l'H102. L'installazione del tipo di interfaccia sbagliato produce un errore di comunicazione immediato all'accensione e l'asse non funzionerà. Confermare il tipo di cavo nel punto di connessione dell'unità prima di effettuare un ordine.

Specifiche Tecniche

Nuovo stock vs stock usato: come considerare questa unità

Le unità SVU-20 azionano assi ausiliari più leggeri — assi che ciclicamente funzionano in modo intermittente piuttosto che continuo. Un divisore rotante che si muove una volta per ciclo di parte, o un ATC che si aziona per alcuni secondi ad ogni cambio utensile, accumula molte meno ore operative di un asse di lavorazione primario che funziona a ciclo completo tutto il giorno. Questo schema di utilizzo significa che le unità usate provenienti da macchine dismesse sono spesso in ottime condizioni, con usura limitata sui componenti di potenza.

Le unità H112 nuove-vecchio stock sono prodotti FANUC originali non utilizzati e sono coperte da una garanzia di 12 mesi in magazzino — la scelta giusta dove un margine di affidabilità massimo o un intervallo di manutenzione lungo imminente è una priorità.

Le unità usate ispezionate sono coperte da una garanzia di 3 mesi e rappresentano un'opzione pratica per riparazioni sensibili ai costi, inventario di riserva o situazioni in cui la durata prevista della macchina non giustifica il sovrapprezzo dello stock nuovo.

Contattateci per confermare la disponibilità attuale in entrambe le condizioni prima di ordinare.

Ordine, Pagamento e Spedizione

Spedizione in tutto il mondo tramite DHL e FedEx entro 0–3 giorni lavorativi dal pagamento confermato. La spedizione combinata è disponibile per più articoli.

Pagamento:

• Bonifico Bancario (T/T) — tutti i valori dell'ordine
• PayPal — ordini fino a $500
• Western Union — tutti i valori dell'ordine

I dazi di importazione e le tasse locali sono a carico dell'acquirente a destinazione.

Garanzia e Resi

I resi sono accettati per unità che arrivano danneggiate, incomplete, non conformi alla descrizione o che risultano non funzionanti entro 4 giorni dal ricevimento. L'unità deve essere restituita nelle sue condizioni originali con l'etichetta di garanzia intatta; la spedizione di ritorno è a carico dell'acquirente. La garanzia non copre danni causati da installazione errata, abbinamento errato del motore o danni fisici dopo la consegna.

Domande Frequenti

D1: L'H112 e l'H102 sono entrambi classificati SVU-20 — posso usarne uno per sostituire l'altro? No. Nonostante condividano la classe di corrente SVU-20 e una corrente di uscita nominale identica di 5,9 A, l'H112 e l'H102 utilizzano interfacce di comunicazione fondamentalmente diverse. L'H112 si collega al CNC tramite fibra ottica FSSB; l'H102 utilizza l'interfaccia di tipo B (connessione seriale elettrica). Queste interfacce utilizzano connettori diversi, tipi di cavi diversi e parametri di configurazione CNC diversi. L'installazione di un H102 in una posizione cablata per FSSB, o viceversa, provoca un errore di comunicazione immediato — il CNC non riconoscerà l'unità. Prima di ordinare, identificare fisicamente il tipo di cavo nella posizione di montaggio dell'unità: fibra ottica significa H112; il cavo elettrico di tipo B significa H102. L'etichetta sull'unità guasta originale, se ancora visibile, indicherà anche il tipo di interfaccia.

D2: Ho sentito dire che le unità beta SVU memorizzano i parametri internamente. Cosa significa esattamente per un lavoro di sostituzione? Significa che i parametri servo dell'asse — i dati di tuning che dicono all'unità come comportarsi con il suo motore specifico — sono memorizzati nella memoria non volatile all'interno dell'unità H112 stessa, non nel controller CNC. Quando l'unità originale viene rimossa, quei parametri se ne vanno con essa a meno che non siano stati precedentemente sottoposti a backup. Per salvare i parametri, il CNC deve essere collegato all'unità mentre è ancora operativa (o almeno alimentata), e il backup viene eseguito tramite la funzione Power Mate CNC Manager nel menu del CNC. Il backup può essere salvato nella memoria dei programmi parte del CNC o su una scheda di memoria a seconda dell'impostazione della destinazione dei parametri. Una volta installato e alimentato il nuovo H112, i parametri salvati vengono riscritti sulla nuova unità tramite la stessa interfaccia PMM. Saltare questo passaggio di backup significa che l'asse non si inizializzerà correttamente o funzionerà con un tuning errato dopo la sostituzione, richiedendo una ri-parametrizzazione manuale dalla documentazione della macchina.

D3: Dopo aver installato un H112 sostitutivo, l'asse si posiziona correttamente ma funziona con una vibrazione notevolmente maggiore rispetto a prima. Qual è la causa probabile? Nella maggior parte dei casi, ciò indica che i parametri servo non sono stati trasferiti con successo alla nuova unità, o sono stati ripristinati da un backup obsoleto. L'H112 è tarato in fabbrica con parametri predefiniti che potrebbero non corrispondere al motore specifico, all'inerzia del carico e alle caratteristiche meccaniche dell'asse della macchina. I guadagni del loop servo — in particolare il guadagno del loop di velocità e il guadagno del loop di posizione — devono corrispondere ai valori di tuning originali affinché l'asse funzioni in modo fluido. Controllare i parametri attivi correnti rispetto al backup salvato: le discrepanze nel guadagno proporzionale del loop di velocità (parametro 2021), nel guadagno integrale (2022) e nel guadagno del loop di posizione (2084 nei tipici sistemi 16i/18i) sono le fonti più comuni di vibrazioni post-sostituzione. Se non esiste un backup dei parametri, l'elenco dei parametri della documentazione della macchina è il riferimento, o un tecnico FANUC qualificato può ri-tarare l'asse da zero.

D4: La mia macchina utilizza un CNC 16i. Dopo il ripristino dei parametri, la schermata PMM mostra l'asse ma indica un avviso di tipo "mancata corrispondenza parametri slave". L'unità è difettosa? Non necessariamente. Questo avviso indica tipicamente che alcuni parametri nell'unità appena installata non corrispondono a quanto il CNC si aspetta in base ai propri record memorizzati dello stato noto più recente dell'unità. Ciò può accadere quando: il backup è stato effettuato in un momento diverso da quando l'unità è stata tarata l'ultima volta; l'unità sostitutiva ha una revisione firmware leggermente diversa che ha modificato determinati intervalli di parametri; o il processo di ripristino è stato completato solo parzialmente. Il primo passo è verificare che l'intero set di parametri sia stato scritto sulla nuova unità — tornare al processo di ripristino PMM e confermare che ogni gruppo di parametri sia stato accettato senza messaggi di errore. Se la mancata corrispondenza persiste per parametri specifici, confrontare i valori visualizzati nell'avviso con la documentazione originale di commissioning della macchina e correggerli manualmente. Questo tipo di discrepanza viene risolto tramite correzione dei parametri e non indica un guasto hardware nella nuova unità.

D5: È possibile utilizzare un'unità FSSB con una classificazione superiore — ad esempio, un H113 (SVU-40) — come standby temporaneo per una posizione H112 se un H112 corretto non è immediatamente disponibile? Elettricamente, un H113 può azionare un motore beta di classe 20 senza danneggiarlo — l'unità ha più margine di corrente di quanto il motore richiederà mai, e il motore non assorbirà oltre i propri limiti di progettazione indipendentemente da ciò che l'unità è in grado di fornire. Tuttavia, il sistema di identificazione dell'amplificatore servo del CNC legge i dati ID dell'unità tramite FSSB durante l'inizializzazione, e se la specifica di corrente massima dell'unità non corrisponde alla configurazione per cui l'asse CNC è stato impostato, potrebbe essere attivato l'allarme 466 (errore combinazione motore/amplificatore), impedendo l'abilitazione dell'asse. Se ciò accade dipende da quanto rigorosamente la specifica versione del CNC applica il controllo della combinazione motore-amplificatore. In pratica, una sostituzione temporanea a volte funziona per test di posizionamento di base, ma non è una sostituzione compatibile certificata e non dovrebbe essere trattata come una soluzione permanente. Confermare con i parametri del CNC prima di tentare; se appare l'allarme 466, l'asse non si abiliterà finché non verrà installato un H112 correttamente dimensionato.
