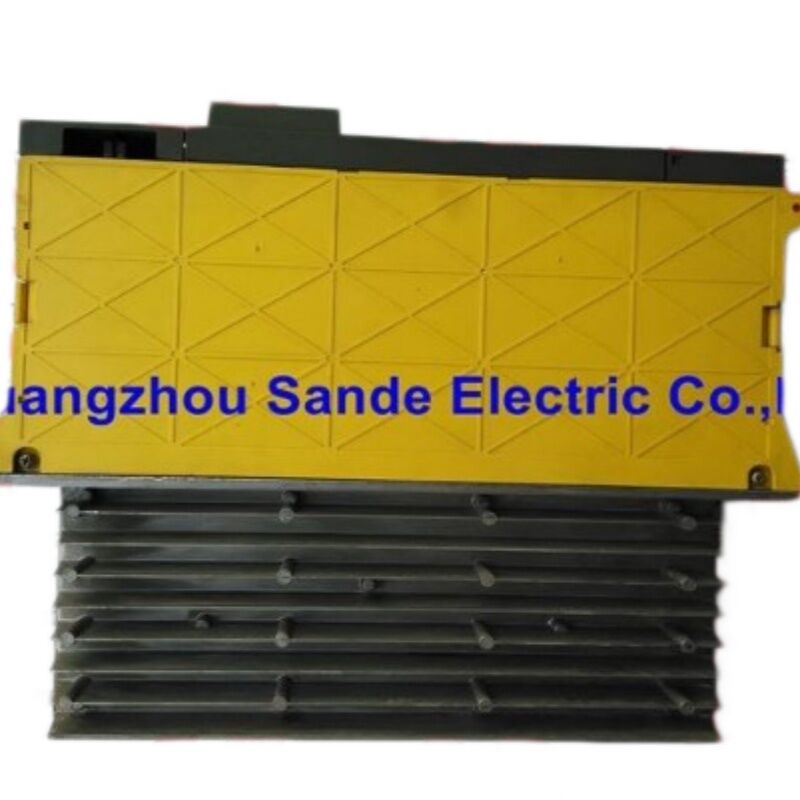

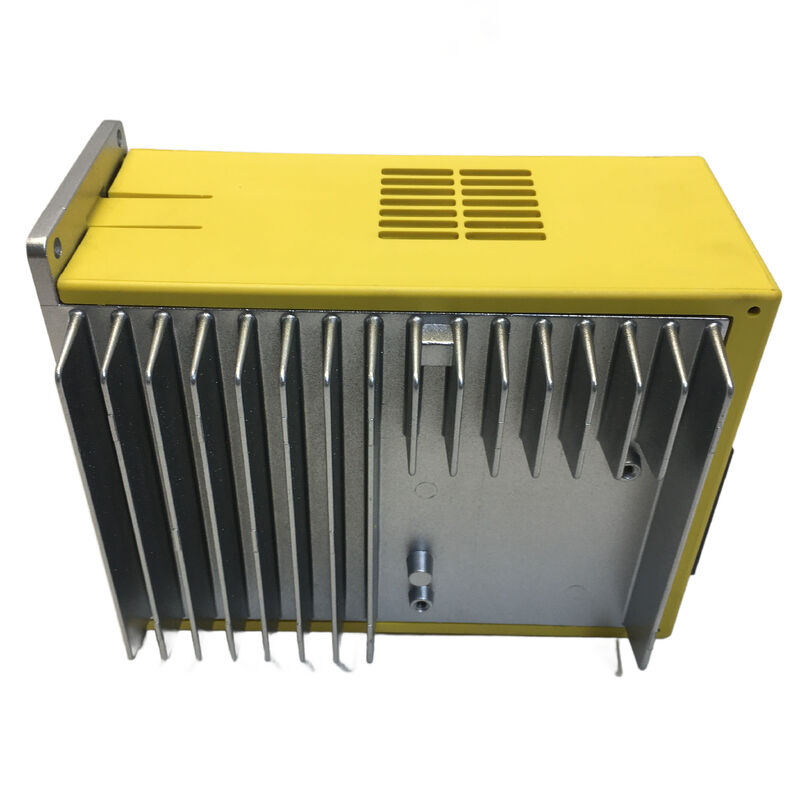

A06B-6093-H113 FANUC AC Servo Amplificatore Unità A06B6093H113 A06B-6093-H113

FANUC A06B-6093-H113 — Beta SVU-40, Interfaccia FSSB Servo Drive Monasse

Ci sono due domande che un ingegnere di manutenzione si pone quando un'unità servo beta si guasta: "Qual è l'interfaccia?" e "Qual è la corrente nominale?" Sbagliare una delle due e l'unità di ricambio non funzionerà, non importa quanto velocemente venga spedita. Per la A06B-6093-H113, le risposte sono FSSB e classe 40 (uscita nominale 12,5A) — ed entrambi questi dettagli hanno conseguenze reali su cosa sia questa unità, come comunichi e quali motori possa pilotare.

Sande Electric dispone della A06B-6093-H113 in condizioni nuove e usate ispezionate, con spedizione in tutto il mondo in 0–3 giorni lavorativi.

Cosa Rende Diversa Questa Unità: FSSB in una SVU Standalone

Per comprendere il posto della A06B-6093-H113 nell'ecosistema FANUC, è utile pensare a due assi di variazione nei servo drive beta: l'architettura di potenza e l'interfaccia di comunicazione.

Sul lato potenza, le unità servo beta FANUC (SVU) sono standalone — ogni unità ha il proprio alimentatore interno, che converte la corrente alternata in ingresso nella corrente continua necessaria per l'uscita del drive. Questa è la differenza strutturale distintiva tra una SVU beta e un modulo SVM alpha. I moduli SVM alpha prelevano l'alimentazione DC da un modulo di alimentazione condiviso montato sullo stesso bus del drive; se quell'alimentazione si guasta, tutti i moduli sul bus vanno giù insieme. La SVU porta il proprio alimentatore, quindi può essere montata indipendentemente, ovunque sulla macchina dove è accessibile l'alimentazione AC. Questo è il motivo per cui le SVU beta sono la scelta standard per gli assi che si trovano fisicamente separati dal quadro di comando principale — cambi utensile automatici, stazioni di lavorazione rotanti o assi di posizionamento secondari su macchine utensili di grandi dimensioni.

Sul lato comunicazione, FANUC offre due diverse opzioni di interfaccia all'interno della serie SVU 6093. Le sottofamiglie H15x e H17x utilizzano I/O Link, collegandosi al CNC tramite il PMM e un cavo seriale elettrico. La sottofamiglia H11x — inclusa questa H113 — utilizza FSSB: il Fiber Optic Serial Servo Bus, la stessa interfaccia ottica ad alta velocità utilizzata nei moduli servo della serie alpha di FANUC. La connessione fisica avviene tramite fibra ottica TOCP200, non un cavo dati elettrico.

La A06B-6093-H113 è quindi l'intersezione di due proprietà che non sempre appaiono insieme: la libertà di posizionamento di una SVU standalone e la precisione a fibra ottica ad alta velocità della comunicazione servo FSSB. Per i costruttori di macchine utensili che utilizzano sistemi CNC basati su FSSB e che necessitavano anche di posizionare un asse lontano dallo stack di comando principale, questa SVU-40 era la soluzione.

La SVU-40 nell'intervallo di corrente FSSB 6093

All'interno della sottofamiglia FSSB H11x della serie 6093, FANUC ha prodotto quattro correnti nominali:

• H111 — SVU-4 (la più piccola, per i motori beta più leggeri)
• H112 — SVU-12 (gamma medio-bassa)
• H113 — SVU-40 (gamma medio-alta, uscita nominale 12,5A)
• H114 — SVU-80 (corrente più alta, uscita nominale 15A)

La H113 SVU-40 si posiziona nella fascia medio-alta, dimensionata per motori beta della classe 40: i b4/3000, b8/2000 e motori simili che appaiono su assi ausiliari più pesanti — tavole rotanti più grandi, meccanismi ATC più pesanti e assi di posizionamento secondari su macchine utensili più grandi. È inoltre elencata come compatibile con motori alpha della gamma classe 40 (α4/4000i, α8/3000i) in configurazioni miste di motori, il che amplia la gamma di macchine in cui viene utilizzata.

Il suffisso H113 nella numerazione FANUC segue la convenzione: la prima cifra dopo H indica la generazione dell'interfaccia e le cifre successive indicano la classe di corrente. H113 significa la 3a unità nella famiglia SVU FSSB H11x — che corrisponde al livello di uscita SVU-40.

Specifiche Tecniche

H113 vs. H173: La Divisione FSSB e I/O Link nella Serie 6093

Un comune errore di ordinazione nella serie 6093 è confondere le varianti FSSB (H11x) con le varianti I/O Link (H17x). Entrambe sono unità di classe SVU-40 con alimentatori integrati. Entrambe sono fisicamente simili per dimensioni. La differenza è la scheda di comunicazione e il connettore.

La H113 si collega al CNC tramite fibra ottica FSSB. La H173 si collega tramite I/O Link (seriale elettrico, tramite il PMM). Queste non sono intercambiabili. Il CNC deve essere configurato per un tipo di interfaccia e il cablaggio della macchina deve instradare il cavo corrispondente alla posizione del drive. Se la tua macchina ha un cavo in fibra ottica FSSB instradato alla posizione di montaggio del drive, la sostituzione deve essere la H113 (o un'unità FSSB compatibile). L'installazione di un'unità I/O Link in quella posizione comporterà un errore di comunicazione immediatamente all'accensione, indipendentemente dal fatto che tutti gli altri parametri siano corretti.

Prima di ordinare, controllare l'etichetta del drive sull'unità esistente o rimossa, o ispezionare il connettore per una connessione in fibra ottica — questo conferma FSSB e conferma che la H113 è la specifica corretta.

Stock Nuovo e Usato: Guida Pratica

Le unità A06B-6093-H113 nuove da vecchio stock sono prodotti FANUC originali, non utilizzate, conservate in modo appropriato. Queste hanno una garanzia di 12 mesi dal nostro magazzino. Per macchine in ambienti di produzione elevata dove il margine di affidabilità è importante, lo stock nuovo minimizza il rischio.

Le unità usate ispezionate provengono da macchine dismesse o aggiornate e testate per la funzionalità prima della vendita. La SVU-40 è un'unità monasse che pilota un asse ausiliario tipicamente a basso carico — tavole rotanti grandi o meccanismi ATC tendono a ciclare in modo intermittente piuttosto che continuo, il che significa che i componenti di potenza del drive sono spesso in buone condizioni anche su unità provenienti da macchine più vecchie. Lo stock usato ha una garanzia di 3 mesi ed è un'opzione pratica per riparazioni economiche o scorte di riserva.

Contattateci prima di ordinare per confermare la disponibilità attuale in entrambe le condizioni.

Ordine, Pagamento e Spedizione

Spedizione mondiale tramite DHL e FedEx entro 0–3 giorni lavorativi dal pagamento confermato. Spedizione combinata disponibile per più articoli.

Opzioni di pagamento:

• Bonifico Bancario (T/T) — tutti i valori d'ordine
• PayPal — ordini fino a $500
• Western Union — tutti i valori d'ordine

Gli acquirenti sono responsabili per i dazi doganali e le tasse applicabili nel paese di destinazione.

Garanzia e Resi

I resi sono accettati se le unità arrivano danneggiate, incomplete, non conformi alla descrizione, o risultano non funzionanti entro 4 giorni dal ricevimento. L'unità deve essere restituita nelle sue condizioni originali con l'etichetta di garanzia intatta, e i costi di spedizione per il reso sono a carico dell'acquirente. La garanzia non si estende a danni causati da installazione errata, collegamenti errati del motore o del cavo, o danni fisici subiti dopo la consegna.

Domande Frequenti

D1: Come posso confermare che la A06B-6093-H113 sia l'unità corretta per la mia macchina, e non una variante I/O Link come la H173?

 Guardare la connessione fisica del cavo di interfaccia CNC del drive esistente. La connessione FSSB utilizza fibra ottica — un sottile cavo in plastica o vetro che termina in un connettore in stile TOCP200. I/O Link utilizza un cavo elettrico convenzionale, tipicamente con un connettore più piccolo. Se si vede la fibra ottica che entra nella porta JD1A o equivalente del drive, il drive è FSSB e la H113 è la famiglia giusta. Inoltre, controllare direttamente l'etichetta sull'unità esistente — indicherà SVU-40 FSSB o una dicitura equivalente, e sarà visibile il codice prodotto H113. Se l'unità originale è già stata rimossa e non è disponibile documentazione, controllare lo schema elettrico della macchina per l'asse servo in questione, che identificherà il tipo di interfaccia nello schema di cablaggio.

D2: La H113 è elencata come SVU-40, ma la sua uscita nominale è solo 12,5A — perché si chiama "40"?

Il "40" in SVU-40 si riferisce alla designazione interna della classe di corrente del motore FANUC, non al numero assoluto di ampere in tutti i casi. Nella serie 6093, la SVU-40 è progettata per pilotare motori della categoria classe 40 di FANUC, che include motori come i b8/2000 e i motori equivalenti alpha di classe 40A. La cifra di 12,5A è la corrente di uscita RMS continua in condizioni operative normali. La corrente di picco durante l'accelerazione può essere significativamente superiore alla corrente nominale continua, che è la cifra rilevante per l'abbinamento del motore. La classificazione "40" copre questa capacità di corrente di picco per i motori di quella classe. Il passaggio alla SVU-80 (H114, 15A continua) gestisce i motori più pesanti di classe 80. Abbinare il drive al motore per designazione di classe, piuttosto che solo per corrente continua, è l'approccio corretto.

D3: Dopo aver installato una H113 sostitutiva, il CNC mostra allarmi relativi a FSSB 5134 o 460 all'avvio. Quali sono le cause probabili?

Questi allarmi indicano che la comunicazione FSSB tra il CNC e l'amplificatore non è stata stabilita correttamente. Le cause più comuni in ordine di frequenza sono: primo, il cavo in fibra ottica non è completamente inserito nel connettore della nuova unità — i connettori TOCP200 richiedono un clic positivo per l'inserimento, e una fibra parzialmente inserita causerà una perdita di segnale intermittente o completa; secondo, il cavo in fibra stessa presenta una violazione del raggio di curvatura introdotta durante l'installazione, che attenua il segnale ottico al di sotto della soglia per una comunicazione affidabile; terzo, l'alimentazione di controllo DC +24V dell'amplificatore non è presente o è al di sotto della soglia — verificare che l'alimentazione 24V all'unità sia entro le specifiche prima di sospettare il collegamento in fibra. L'allarme 5136 (numero di amplificatori è piccolo) indica che il CNC vede meno amplificatori sulla catena FSSB rispetto a quanto previsto dalla sua configurazione, il che tipicamente significa che la nuova unità non risponde affatto — questo rimanda alla connessione in fibra o all'alimentazione di controllo.

D4: La A06B-6093-H113 può essere utilizzata con motori della serie alpha, non solo con motori beta?

 Sì, con le impostazioni dei parametri motore appropriate. La H113 SVU-40 è documentata come compatibile con motori alpha della gamma classe 40, inclusi α4/4000i e α8/3000i, quando i parametri servo del CNC sono configurati per quei tipi di motore. In pratica, la serie 6093 SVU è stata utilizzata dai costruttori di macchine utensili in configurazioni miste dove una SVU beta pilotava un motore alpha su un asse ausiliario — questo era particolarmente comune dove il motore alpha era già installato sulla macchina per ragioni storiche ma l'architettura dell'asse ausiliario della macchina richiedeva un drive SVU standalone. Il requisito critico è che la domanda di corrente massima del motore corrisponda alla classe di uscita del drive. Abbinare un motore più pesante a un drive con una classe di potenza inferiore (o viceversa) comporterà guasti da sovracorrente o prestazioni insufficienti.

D5: Esiste una sostituzione diretta per la A06B-6093-H113, o è completamente dismessa senza un equivalente più recente?

La serie 6093 è stata dismessa da FANUC come articolo di produzione corrente. Non esiste un equivalente più recente "drop-in" che utilizzi lo stesso fattore di forma, connettori e set di parametri — la generazione successiva, la serie 6114 (SVM1-40i con FSSB), utilizza un formato fisico diverso e richiede la connessione a un alimentatore condiviso anziché funzionare come una SVU standalone. Per le macchine progettate attorno all'architettura SVU 6093, l'approvvigionamento dell'unità 6093 corretta è la via pratica per un ripristino "come per come". Un aggiornamento alla generazione 6114 richiederebbe la sostituzione dell'architettura di alimentazione per quell'asse, la modifica della disposizione di montaggio del drive e l'aggiornamento dei parametri servo del CNC — un progetto significativo. Per la maggior parte degli scenari di manutenzione, una H113 usata testata o nuova da vecchio stock è la soluzione più veloce, più conveniente e meno dirompente.
