A06B-6093-H151 Servoamplificatore CA FANUC A06B6093H151 A06B-6093-H151

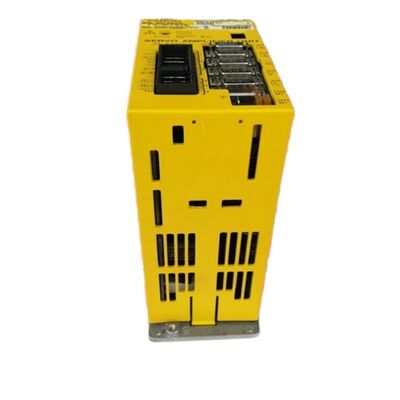

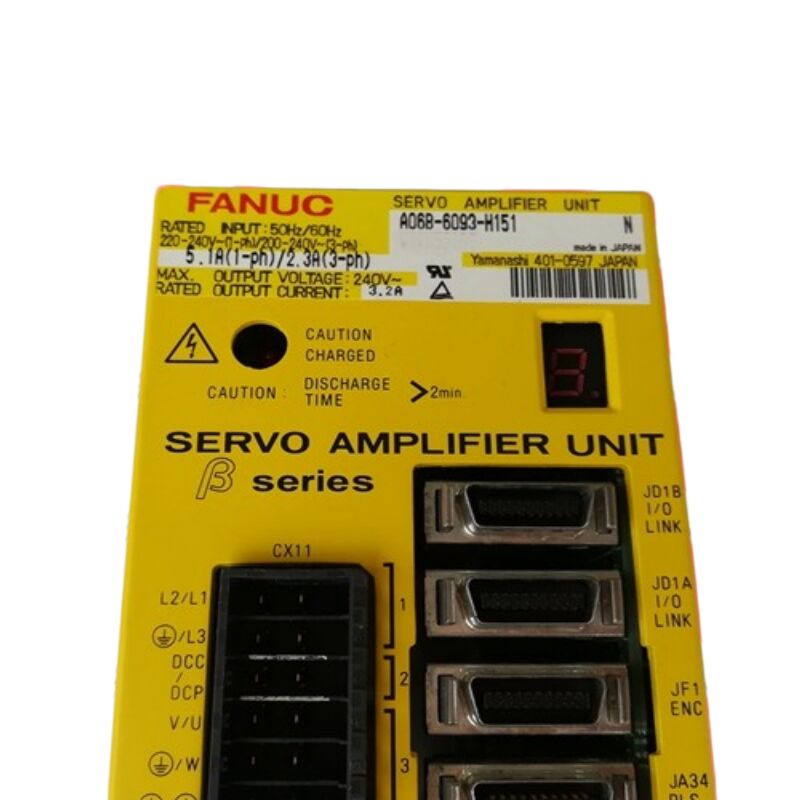

Fanuc A06B-6093-H151 | Unità Amplificatore Servo Beta — SVU-12, Interfaccia I/O Link, Ingresso 220–240VAC, Uscita 3.2A / 240V, Alimentatore Autonomo

Panoramica

Il Fanuc A06B-6093-H151 è l'SVU-12, l'unità monoasse più piccola della serie di amplificatori servo Beta A06B-6093 di Fanuc, con una potenza nominale di 3.2A di uscita continua a 240V da un alimentatore autonomo integrato.

La serie Beta SVU occupa una nicchia specifica nel portafoglio di azionamenti Fanuc: amplificatori autonomi compatti ed economici per applicazioni di posizionamento monoasse che non richiedono l'intero spettro di prestazioni del sistema SVM/PSM della serie alpha.

Dove un'installazione della serie alpha richiede un PSM, uno o più moduli SVM e un'infrastruttura di bus DC condivisa, un singolo Beta SVU attinge alla propria alimentazione AC e si collega direttamente al CNC — più semplice da installare, minore ingombro nell'armadio e più adatto ad applicazioni in cui la richiesta di corrente dell'asse è modesta e il numero di assi è ridotto.

L'interfaccia I/O Link è ciò che distingue questo Beta SVU dalle varianti PWM di Tipo B della stessa serie.

Anziché il protocollo seriale PWM utilizzato tra il CNC e gli azionamenti di Tipo B, l'I/O Link utilizza una connessione in fibra ottica per trasmettere comandi di posizione e ricevere feedback tra il CNC e l'SVU-12.

Questo collegamento in fibra ottica fornisce immunità al rumore elettrico nell'armadio di controllo — un fattore rilevante per macchine con azionamenti mandrino ad alta frequenza, taglierine al plasma o sistemi di riscaldamento a induzione nelle vicinanze — e consente di posizionare l'unità servo a distanze maggiori dal CNC senza degradazione del segnale.

Con 3.2A nominali continui e 12A di picco, l'SVU-12 è abbinato all'estremità inferiore dei motori della serie Beta di Fanuc: azionamenti per assi di posizionamento per cambi utensile, cambi pallet automatici, sistemi di indicizzazione pezzi e simili compiti di posizionamento monoasse in cui la corsa è definita, il carico è prevedibile e il contornamento ad alta velocità non è il requisito principale.

Specifiche Chiave

Interfaccia I/O Link — Architettura e Integrazione CNC

L'interfaccia I/O Link nell'A06B-6093-H151 si collega alla porta master I/O Link del CNC, che sulla maggior parte dei sistemi CNC Fanuc gestisce anche l'interfaccia I/O PMC per i segnali della macchina.

Questo doppio utilizzo dell'I/O Link sia per il posizionamento servo che per l'I/O PMC riduce il numero totale di cavi nell'installazione.

Il mezzo in fibra ottica trasporta un protocollo seriale digitale fondamentalmente diverso dall'interfaccia PWM delle varianti Beta SVU di Tipo B — i due tipi di interfaccia non sono intercambiabili e il CNC deve avere l'opzione servo I/O Link configurata affinché questo azionamento funzioni.

In un sistema CNC in cui gli assi di lavorazione primari utilizzano moduli FSSB della serie alpha, l'SVU-12 I/O Link gestisce gli assi di posizionamento ausiliari: la tavola rotante asse B, il carosello del magazzino utensili, la navetta del pallet o il posizionamento della contropunta su un centro di tornitura.

Ogni SVU si collega alla catena I/O Link in modo indipendente, consentendo al costruttore della macchina di distribuire gli azionamenti di posizionamento monoasse intorno alla macchina senza instradare tutti i cavi motore a un armadio di azionamento centrale.

Filosofia di Progettazione Serie Beta — Posizionamento vs Contornamento

L'amplificatore della serie Beta — e in particolare la variante SVU I/O Link — è stato progettato per il compito di posizionamento: spostare un asse da A a B su comando, mantenere la posizione e rilasciare.

Ciò differisce dal compito di contornamento degli azionamenti delle serie alpha e αi, che devono regolare continuamente la velocità durante le interpolazioni multi-asse.

La corrente nominale continua di 3.2A e il limite di picco di 12A dell'SVU-12 riflettono questa applicazione di posizionamento — il motore accelera con la corrente di picco di 12A, decelera e rimane al livello di corrente di mantenimento di 3.2A. Il funzionamento continuo ad alta corrente al picco di 12A non è un'intenzione di progettazione per questa unità.

La bassa corrente nominale continua significa che l'SVU-12 genera un calore minimo durante il normale funzionamento di posizionamento, e il sistema di raffreddamento ad aria gestisce la gestione termica senza il design intensivo di dissipatori di calore dei moduli alpha a corrente più elevata.

FAQ

D1: L'A06B-6093-H151 (I/O Link) può sostituire l'A06B-6093-H152 (anch'esso I/O Link, Tipo B) in una macchina?

L'A06B-6093-H151 e l'H152 sono entrambe varianti Beta SVU-12 I/O Link con caratteristiche elettriche identiche.

La distinzione tra H151 e H152 risiede in lievi revisioni hardware o differenze di specifiche regionali — sono funzionalmente equivalenti nella maggior parte delle installazioni.

Tuttavia, confermare il suffisso esatto con la documentazione della macchina prima di ordinare, poiché le revisioni software o le varianti dei connettori potrebbero differire tra specifiche generazioni di macchine.

D2: Quali motori servo Beta sono pilotati dall'SVU-12?

L'uscita continua nominale di 3.2A dell'SVU-12 è abbinata ai piccoli motori della serie Beta: il βS4/3000 e motori Beta con caratteristiche simili che sono compagni standard per questa classe di potenza nel catalogo degli assi di posizionamento Fanuc.

Il modello specifico del motore deve essere confermato dalla documentazione di selezione motori Fanuc della macchina — il set di parametri del motore deve corrispondere al motore installato per un corretto funzionamento di posizionamento.

D3: L'SVU-12 ha un alimentatore integrato — condivide l'alimentazione con altri azionamenti sulla stessa macchina?

No. Ogni unità Beta SVU funziona dalla propria alimentazione AC indipendente. Non esiste un bus DC condiviso tra le unità Beta SVU, a differenza del sistema alpha SVM/PSM in cui più moduli attingono da un bus DC comune. Ogni SVU si collega a un circuito ramo AC dedicato.

Questa indipendenza è un vantaggio per i layout di macchine distribuiti e semplifica l'isolamento dei guasti — un guasto in un SVU non interrompe l'alimentazione ad altri assi.

D4: Cosa succede se il cavo in fibra ottica I/O Link viene danneggiato durante il funzionamento?

Una rottura o contaminazione nel cavo in fibra I/O Link produce un errore di comunicazione tra il CNC e l'SVU-12.

Il CNC visualizza un allarme servo relativo all'asse I/O Link interessato e l'asse viene diseccitato. Il LED a 7 segmenti sull'unità SVU mostrerà un codice di allarme.

Il cavo in fibra ottica deve essere ispezionato per danni fisici, piegature strette e contaminazione dei connettori.

Sostituire il cavo anziché tentare di pulire le estremità in fibra danneggiate — la fibra ottica in plastica utilizzata nelle applicazioni I/O Link Fanuc è economica e sostituibile sul campo.

D5: L'A06B-6093-H151 è compatibile con i controlli Fanuc 0i-D e 0i-F?

I controlli 0i-D e 0i-F supportano l'interfaccia servo I/O Link per assi di posizionamento ausiliari, rendendo l'SVU-12 compatibile con questi controlli quando la macchina è configurata per utilizzare l'opzione servo I/O Link.

Gli assi di lavorazione primari sui controlli 0i-D e successivi utilizzano tipicamente amplificatori FSSB αi o βi, mentre l'SVU I/O Link gestisce gli assi ausiliari.

Verificare la documentazione di configurazione della macchina e le impostazioni dei parametri per l'asse I/O Link specifico assegnato prima della sostituzione.
