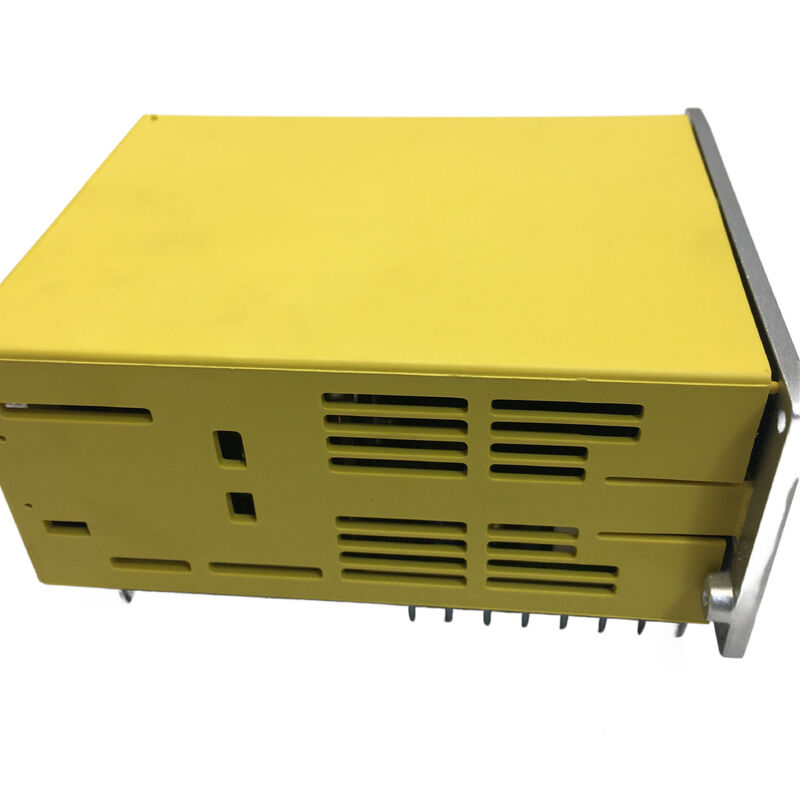

A06B-6093-H171 FANUC AC Servo Amplificatore Unità A06B6093H171 A06B-6093-H171

FANUC A06B-6093-H171 Beta Servo Drive — SVU-12 I/O Link, Unità Standalone di Seconda Generazione

Quando i tecnici di manutenzione cercano questo pezzo, di solito sanno già quale macchina ne ha bisogno. L'A06B-6093-H171 non è un'unità facile da confondere con qualcos'altro — il suo ruolo è specifico, la sua interfaccia è distintiva e le macchine in cui si trova sono in funzione da abbastanza tempo che l'unità originale si è semplicemente usurata. Ottenere la sostituzione giusta, velocemente, è l'unica cosa che conta.

L'H171 è designato SVU-12 nella famiglia di servoazionamenti Beta 6093 di FANUC: un azionamento standalone a singolo asse con alimentatore integrato, che comunica con il CNC tramite I/O Link. È la variante I/O Link di seconda generazione all'interno della linea 6093 (la sottofamiglia H15x è stata la prima). L'unità è dismessa da FANUC, il che rende le unità nuove-vecchio stock e usate testate le principali vie di approvvigionamento per chiunque mantenga queste macchine produttive.

Sande Electric dispone dell'A06B-6093-H171 in condizioni nuove e usate (ispezionate), pronte per la spedizione in tutto il mondo entro 0–3 giorni lavorativi.

SVU vs. SVM: Una Distinzione Che Conta in Officina

La maggior parte degli amplificatori servo nell'ecosistema dei cabinet CNC FANUC sono SVM — Servo Modules. Non sono autonomi. Le unità SVM attingono alimentazione dal bus DC da un modulo di alimentazione condiviso (un aiPS o un alpha PS) e vengono montate insieme in un cabinet di azionamento comune. Se l'alimentatore si guasta, tutti i moduli SVM su quel bus si spengono contemporaneamente. Se un modulo deve essere spostato in una posizione diversa nella macchina, il routing dei conduttori del bus DC diventa un vincolo.

L'A06B-6093-H171 è un SVU — Servo Unit. La differenza è l'alimentatore integrato. Questa unità converte l'AC in ingresso direttamente nel DC di cui ha bisogno internamente. Nessun bus DC condiviso, nessuna dipendenza da un modulo di alimentazione esterno per l'alimentazione dell'azionamento servo. Questa indipendenza strutturale è esattamente il motivo per cui FANUC ha progettato l'SVU per assi ausiliari fisicamente separati dal cabinet di azionamento principale — cambi utensile automatici, torrette rotanti e cambi pallet integrati in una sezione della macchina utensile lontana dal cabinet centrale.

Per il costruttore della macchina utensile, un SVU significa che l'azionamento può essere montato ovunque si trovi l'asse, eliminando lunghe tratte di bus DC. Per il tecnico di manutenzione che lo sostituisce, significa che si sta sostituendo un'unità completamente autonoma — nessun abbinamento dell'alimentatore, nessuna dimensionamento del bus DC.

La Famiglia 6093: Dove l'H171 Si Inserisce nella Lignaggio Beta

La serie 6093 rappresenta la generazione originale di unità servo Beta di FANUC. Gli azionamenti Beta sono stati introdotti per servire il mercato degli assi ausiliari — carichi più piccoli e leggeri come meccanismi ATC e stazioni di utensili rotanti — dove la serie alpha completa era sovradimensionata e sovrapprezzo.

All'interno delle unità I/O Link 6093, FANUC ha prodotto due generazioni. La prima generazione portava numeri di parte H15x (H152 per SVU-12, H153 per SVU-20, ecc.). La sottofamiglia H17x — di cui l'H171 è il membro SVU-12 — è la seconda generazione, con schede interne aggiornate pur mantenendo lo stesso ingombro elettrico e meccanico e la stessa interfaccia di comunicazione I/O Link.

L'SVU-12 è l'unità con la potenza nominale più bassa nella gamma Beta I/O Link standalone, con un'uscita nominale di 3,2 A abbinata ai più piccoli motori servo Beta. La gamma sale attraverso SVU-20 (H172), SVU-40 (H173) e SVU-80 (H174), ciascuna abbinata a motori Beta progressivamente più grandi.

La serie 6093 I/O Link è stata infine sostituita dalla serie 6132 (beta i I/O Link), che ha portato la generazione di motori beta i insieme ad aggiornamenti hardware. Tuttavia, la base installata di macchine con unità 6093 rimane attiva — l'interfaccia SVU, la connessione PMM e l'indirizzamento del nodo I/O Link sono tutte caratteristiche specifiche della generazione 6093, e le unità 6132 non sostituiscono direttamente senza modifiche al cablaggio della macchina e alla configurazione del CNC.

Specifiche Tecniche

Stato di Dismesso: Cosa Significa per l'Approvvigionamento

FANUC ha dismesso l'A06B-6093-H171 dalla sua attuale linea di produzione. Per le macchine che utilizzano ancora questa unità — molte delle quali sono torni e centri di lavoro costruiti tra la fine degli anni '90 e gli anni 2000 — le opzioni di approvvigionamento si sono ristrette a unità nuove-vecchio stock da distributori autorizzati e indipendenti, e unità usate testate da fornitori affidabili.

Le unità nuove-vecchio stock sono prodotti FANUC originali, mai utilizzati, conservati in condizioni di stoccaggio adeguate. Ove disponibili, sono l'equivalente più vicino a una sostituzione di fabbrica nuova e sono coperte da una garanzia completa di 12 mesi dal nostro magazzino.

Le unità usate ispezionate sono l'alternativa pratica: provenienti da macchine dismesse o aggiornate, testate per confermare la funzionalità e offerte con una garanzia di 3 mesi. L'SVU-12 aziona tipicamente assi ausiliari con ciclo di lavoro ridotto — le richieste di corrente su un motore ATC o di torretta sono brevi e intermittenti piuttosto che continue — quindi unità usate ben mantenute da macchine con una storia di servizio normale sono un ricambio funzionante affidabile.

Contattateci per confermare la disponibilità in entrambe le condizioni prima di ordinare, poiché le scorte di unità dismesse sono limitate.

Ordine, Pagamento e Spedizione

Spedizione in tutto il mondo tramite DHL e FedEx entro 0–3 giorni lavorativi dal pagamento confermato. Spedizione combinata disponibile per ordini multi-articolo.

Metodi di pagamento:

• Bonifico Bancario (T/T) — tutti i valori dell'ordine
• PayPal — ordini fino a $500
• Western Union — tutti i valori dell'ordine

Dazi e tasse di importazione sono a carico dell'acquirente a destinazione.

Garanzia e Resi

Resi accettati se l'unità arriva danneggiata, incompleta, non conforme alla descrizione, o è confermata non funzionante entro 4 giorni dalla ricezione. L'unità deve essere nelle condizioni originali con l'etichetta di garanzia intatta. La spedizione di ritorno è a carico dell'acquirente. Guasti dovuti a installazione errata, abbinamento errato del motore o danni fisici post-consegna sono esclusi dalla copertura della garanzia.

Domande Frequenti

D1: Cos'è esattamente I/O Link e come è collegato l'A06B-6093-H171 al CNC FANUC?

 I/O Link è un protocollo di comunicazione seriale ampiamente utilizzato in FANUC e in altre apparecchiature di automazione giapponesi. In un sistema CNC FANUC, consente ai dispositivi periferici — incluso questo azionamento SVU-12 — di essere collegati al PMM (Power Mate Manager) del CNC o direttamente all'interfaccia I/O Link del CNC, anziché occupare un canale asse servo dedicato sulla scheda servo del CNC. La connessione fisica avviene tramite un connettore JD1A/JD1B (solitamente un piccolo connettore a nastro o plug), e all'azionamento viene assegnato un indirizzo di nodo che il CNC utilizza per identificarlo sulla catena I/O Link. Una catena I/O Link può trasportare più dispositivi. Questa architettura è il motivo per cui l'SVU può essere posizionato fisicamente ovunque sulla macchina — necessita solo del cavo di segnale I/O Link e della propria alimentazione AC, non dell'infrastruttura del bus DC dei moduli servo FSSB.

D2: L'H171 è un'unità di seconda generazione — può sostituire un'unità H15x (prima generazione) sulla stessa macchina?

 Nella maggior parte delle installazioni, sì. L'H171 (seconda generazione) utilizza la stessa interfaccia I/O Link, le stesse posizioni dei connettori fisici, la stessa potenza nominale SVU-12 e la stessa compatibilità motori della prima generazione H15x. Le schede interne sono diverse (l'H17x utilizza A20B-2100-0132 e A20B-2100-0186, mentre l'H15x utilizzava revisioni di schede precedenti), ma l'interfaccia funzionale con la macchina e il CNC è la stessa. In pratica, l'H171 è stato regolarmente utilizzato come sostituzione per l'H152 e altre unità di prima generazione. La verifica chiave prima della sostituzione è verificare l'assegnazione dell'indirizzo del nodo I/O Link del CNC e confermare che nessun parametro software specifico faccia riferimento alla versione esatta dell'unità in modo da causare un disallineamento di configurazione all'accensione. Per la maggior parte delle macchine, questa è una sostituzione pulita.

D3: La mia macchina mostra un allarme ATC e la torretta non si indicizza più. Come determino se l'SVU-12 è il guasto o se il problema è altrove?

L'SVU-12 ha un display LED a 7 segmenti sulla sua faccia anteriore che mostra il proprio stato indipendentemente dal CNC. Accendere la macchina e controllare prima questo display — se mostra un numero fisso o un codice lettera, cercare il significato nel riferimento allarmi delle unità servo Beta. Un codice che indica bassa tensione del link DC, guasto IPM o sovracorrente punta all'hardware dell'azionamento o al suo motore/cavi. Se il LED mostra uno stato normale (nessun codice di guasto) ma l'asse non si muove ancora, il problema è più probabilmente a monte: controllare l'impostazione dell'indirizzo del nodo I/O Link, la connessione del cavo I/O Link o la scala PMM del CNC per la sequenza ATC. Una diagnosi errata comune è condannare l'azionamento quando il cavo I/O Link ha sviluppato una connessione scadente a uno dei connettori — questi cavi si flettono con il movimento della macchina e possono sviluppare circuiti aperti intermittenti nei punti di crimpatura del connettore.

D4: L'A06B-6093-H171 può essere sostituito con un'unità Beta i I/O Link serie 6132 come aggiornamento permanente?

Non senza modifiche. Le unità SVU Beta i serie 6132 utilizzano anch'esse I/O Link e hanno un alimentatore autonomo, ma sono progettate per la serie di motori Beta i (motori biSV), non per i motori Beta serie b originali come il b1/3000 o b2/3000 a cui è abbinato l'H171. I connettori, la struttura dei parametri e la messa a punto del servo sono specifici per ogni generazione di motore. Una sostituzione diretta richiederebbe la sostituzione del motore oltre all'azionamento, l'aggiornamento del set di parametri del CNC per il nuovo tipo di motore e modello di azionamento, e la verifica che il programma di sequenza ATC o di torretta della macchina sia compatibile con eventuali differenze di temporizzazione nella risposta del nuovo azionamento. Questo è un percorso di aggiornamento fattibile in un contesto di manutenzione pianificata, ma non è uno scambio "come per come". Se l'obiettivo è semplicemente ripristinare la macchina alle sue condizioni di lavoro originali, l'approvvigionamento di un H171 corretto è la via più semplice e veloce.

D5: La sostituzione di questa unità richiede una riconfigurazione dell'indirizzo del nodo I/O Link?

L'indirizzo del nodo I/O Link per l'SVU-12 è tipicamente impostato tramite interruttori DIP o interruttori rotativi sull'unità stessa, oppure può essere definito nei parametri PMM del CNC a seconda della configurazione della macchina. Quando si sostituisce l'H171 con un altro H171, l'indirizzo del nodo sulla nuova unità deve essere impostato per corrispondere all'indirizzo su cui l'unità originale era in funzione. Se l'unità originale è ancora fisicamente presente e alimentata, l'indirizzo può essere letto direttamente dalle impostazioni dei suoi interruttori prima della rimozione. Se l'unità originale è già stata rimossa o le sue impostazioni non possono essere lette, l'indirizzo è registrato nella documentazione elettrica della macchina — o può essere determinato dall'elenco dei dispositivi I/O Link del CNC, che mostra tutti i nodi connessi e i loro indirizzi. Impostare l'indirizzo del nodo errato è una delle cause più comuni di un guasto "azionamento non trovato" dopo una sostituzione SVU, quindi la conferma di questo prima di accendere la nuova unità consente di risparmiare tempo di risoluzione dei problemi non necessario.
