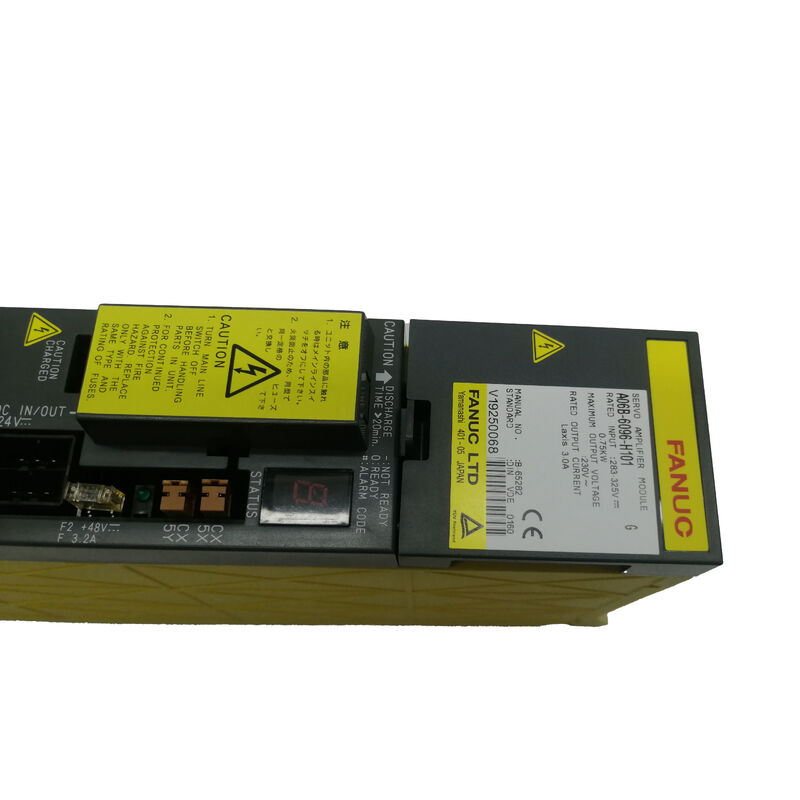

Modulo Amplificatore Servo FANUC A06B-6096-H101 — SVM1-12, FSSB Alpha Monasse, Piattaforma 200V

C'è una ragione semplice per cui l'A06B-6096-H101 vede ancora una domanda regolare nonostante non sia né il più nuovo né il più potente drive FANUC mai realizzato: le macchine per cui è stato progettato sono ancora in funzione. Centri di lavoro verticali, torni e rettificatrici costruiti con controller FANUC 16i, 18i e 21i — e i loro successori 30i/31i — hanno montato questo amplificatore su assi che funzionano in modo affidabile da anni, a volte decenni. Quando uno alla fine si guasta, trovare rapidamente un sostituto compatibile è ciò che conta.

L'H101 è designato SVM1-12 all'interno della serie 6096 Alpha di FANUC — un modulo monasse che gestisce un'uscita nominale di 3,0 A a 230 V, dimensionato per i carichi d'asse più leggeri su macchine più piccole. Sande Electric dispone di questo modulo sia nuovo che usato (ispezionato), con spedizione in tutto il mondo in 0–3 giorni lavorativi.

La serie 6096: Quando FANUC è passata alla fibra ottica

Per capire cosa distingue la serie 6096, è utile sapere dove si colloca nella storia degli amplificatori servo FANUC.

Prima della serie 6096, il modulo servo alpha standard di FANUC per uso CNC era la serie 6079. La serie 6079 comunicava con il CNC tramite un'interfaccia convenzionale basata su corrente — segnali elettrici trasmessi tra la scheda servo CNC e l'amplificatore tramite cablaggio in rame. Funzionava in modo affidabile, ma poiché i sistemi CNC diventavano più esigenti e le configurazioni multi-asse diventavano comuni, la complessità del cablaggio e la larghezza di banda di comunicazione delle interfacce analogiche diventavano fattori limitanti.

La serie 6096 ha sostituito la serie 6079 con un cambiamento fondamentale: l'interfaccia di comunicazione servo è passata a FSSB — il Fiber Optic Serial Servo Bus. I dati tra il CNC e ogni modulo di azionamento viaggiano ora su fibra ottica anziché su conduttori elettrici. L'immunità al rumore migliora, la velocità di comunicazione aumenta e il cablaggio tra il rack CNC e il cabinet di azionamento è notevolmente semplificato.

FANUC ha effettuato questa transizione con una deliberata continuità in mente. Le dimensioni fisiche del modulo, l'architettura del bus DC, i requisiti di alimentazione e persino la convenzione di denominazione dei modelli (SVM1, SVM2, SVM3 per assi singoli, doppi e tripli) sono stati trasferiti dalla serie 6079. La distinzione nei numeri di disegno — 6079 per SVM a corrente e 6096 per SVM FSSB — è il marcatore tecnico, ma operativamente le macchine che utilizzano moduli 6096 assomigliano molto a quelle che utilizzavano la serie 6079.

La serie 6096 ha occupato questa posizione fino all'arrivo della serie 6117 Alpha i, che ha portato il controllo di corrente HRV3 e un fattore di forma del modulo più sottile. La serie 6096 supporta HRV3 — a condizione che sia installata la combinazione di schede corrispondente corretta — ma questa è l'estensione della sovrapposizione delle capacità. Strutturalmente, la serie 6096 appartiene alla generazione precedente.

SVM1-12: Il più piccolo della famiglia, ma giusto per il suo compito

All'interno della gamma monasse della serie 6096, l'H101 è il modello entry-level. La scala di corrente all'interno della famiglia va dall'SVM1-12 (H101, uscita 3A) attraverso l'SVM1-20, SVM1-40S/L, SVM1-80, SVM1-130, SVM1-240, fino all'SVM1-360 — una vasta gamma che copre tutto, dagli assi di posizionamento piccoli su torni compatti agli assi primari a carico pesante su grandi centri di lavoro.

L'SVM1-12 è stato abbinato ai motori servo alpha più piccoli al momento della costruzione della macchina — tipicamente modelli come l'alpha a1/3000 o a2/2000. Questi motori azionano assi ausiliari, assi a corsa breve e assi di posizionamento su macchine dove il carico meccanico è moderato. Un drive nominale continuo di 3A è sufficiente per tali compiti, e far funzionare un modulo con una classificazione superiore al suo posto non è dannoso, ma è non necessario e generalmente non disponibile come articolo a magazzino configurato per lo stesso spazio.

Specifiche Tecniche

Revisioni PCB Precoce vs. Tarda — Perché è Importante per la Riparazione

Un dettaglio che vale la pena conoscere prima di ordinare un H101 usato: l'A06B-6096-H101 è stato prodotto in due distinte configurazioni di schede interne. Le unità precoci utilizzavano il PCB di controllo A20B-2100-0250; la produzione successiva è passata all'A20B-2100-0540. Entrambe sono la stessa architettura di controllo ma diverse revisioni delle schede.

Per una semplice sostituzione del modulo, questa distinzione raramente è importante — l'intero modulo viene scambiato come unità. Dove diventa rilevante è nella riparazione a livello di componente: se qualcuno ha sostituito solo la scheda di controllo in un'unità, la revisione della scheda dovrebbe corrispondere a ciò che la scheda di cablaggio si aspetta. Combinazioni di schede miste da accoppiamenti di revisione incompatibili possono produrre condizioni di allarme spurie.

Quando si ordina un'unità usata da noi, forniamo il modulo come assemblaggio completo. Non forniamo singole schede interne separatamente.

Nuovo vs. Usato: Scegliere la Condizione Giusta

Le unità nuove sono genuine scorte FANUC, intatte, con una garanzia di 12 mesi dal nostro magazzino. Per le strutture che classificano qualsiasi situazione di asse fermo come un'emergenza di produzione, rimuovere l'incertezza sulla storia del servizio vale il sovrapprezzo.

Le unità usate (ispezionate) hanno una garanzia di 3 mesi e sono pratiche per i reparti di manutenzione che stoccano ricambi contro un futuro guasto piuttosto che rispondere a uno già in corso. Gli azionamenti SVM1-12 gestiscono carichi d'asse piccoli — i loro cicli di lavoro tipici non sono impegnativi rispetto agli azionamenti d'asse più pesanti — e le unità usate ben mantenute si sono dimostrate affidabili come ricambi funzionanti.

Contattateci per confermare la disponibilità sulla condizione specifica di cui avete bisogno prima di ordinare.

Ordine, Pagamento e Spedizione

Spedizione in tutto il mondo tramite DHL e FedEx entro 0–3 giorni lavorativi dalla conferma del pagamento. La spedizione combinata è disponibile per ordini multi-articolo.

Pagamento accettato:

• Bonifico Bancario (T/T) — tutti i valori d'ordine
• PayPal — ordini fino a $500
• Western Union — tutti i valori d'ordine

Gli acquirenti sono responsabili per eventuali dazi di importazione applicabili o tasse locali nel paese di destinazione.

Garanzia e Resi

Resi accettati se le unità arrivano danneggiate, incomplete, non come descritte, o sono confermate non funzionanti entro 4 giorni dal ricevimento. È richiesta la condizione originale con etichetta di garanzia intatta. La spedizione di ritorno è a carico dell'acquirente. I guasti causati da installazione errata, errori di cablaggio o danni fisici post-consegna sono esclusi dalla copertura della garanzia.

Domande Frequenti

D1: Qual è la differenza pratica tra le serie 6079 e 6096, e sono intercambiabili sulla stessa macchina?

 La serie 6079 e la serie 6096 svolgono lo stesso ruolo funzionale — amplificazione servo mono, bi o tri-asse in un cabinet alpha serie 200V — ma utilizzano interfacce di comunicazione fondamentalmente diverse. La serie 6079 utilizza un'interfaccia servo basata su corrente; la serie 6096 utilizza FSSB, che trasmette dati servo tramite fibra ottica. La scheda servo del CNC determina quale interfaccia è presente sulla macchina: un controller dotato di una scheda servo FSSB richiede moduli della serie 6096, mentre un sistema più vecchio senza FSSB non può utilizzarli. Le due famiglie non sono intercambiabili senza cambiare anche la scheda servo del CNC. Se la vostra macchina aveva originariamente un modulo 6079, è necessario un sostituto 6079; se aveva un 6096, è necessario un 6096.

D2: L'H101 è l'SVM1-12 con uscita 3A — un modulo 6096 con classificazione superiore (come un H102 o H103) può sostituirlo in caso di emergenza?

 In termini di adattamento nello stesso slot del cabinet e comunicazione tramite lo stesso collegamento FSSB, un modulo 6096 con classificazione superiore si collegherebbe. La domanda è se la classificazione di corrente più elevata crea problemi — e tipicamente non lo fa, poiché l'uscita di corrente dell'amplificatore è dettata dal carico del motore e dai limiti di corrente impostati dal CNC, non solo dalla classificazione massima dell'amplificatore. Detto questo, una sostituzione controllata come questa dovrebbe essere fatta solo con consapevolezza delle impostazioni dei parametri: il parametro del modello di amplificatore del CNC potrebbe dover essere aggiornato per riflettere la nuova classificazione di corrente, o l'azionamento potrebbe segnalare una discrepanza di configurazione all'accensione. Per una sostituzione permanente, procurarsi l'H101 corretto è la soluzione pulita. Per un recupero di produzione temporaneo, un sostituto con classificazione superiore viene talvolta utilizzato con un adeguato aggiustamento dei parametri — ma questo dovrebbe essere trattato come una misura a breve termine.

D3: Il mio controller FANUC mostra l'allarme servo 9 sull'asse azionato da questo modulo — da dove dovrei iniziare le indagini?

L'allarme servo 9 nei sistemi FANUC indica tipicamente una condizione di sovraccarico sull'asse — l'azionamento ha assorbito corrente eccessiva per un tempo superiore alla soglia di protezione termica. Prima di presumere che l'amplificatore si sia guastato, verificare se il carico meccanico su quell'asse è cambiato: viti a ricircolo di sfere usurate o contaminate, guide bloccate, guide troppo strette o un cuscinetto del motore in avaria aumentano la richiesta di corrente sull'azionamento e possono attivare allarmi di sovraccarico su un azionamento altrimenti funzionante. Far funzionare l'asse manualmente a bassa velocità e osservare se il motore si muove fluidamente o con resistenza percepibile. Se l'asse ha un comportamento meccanico normale e l'allarme ritorna immediatamente dopo il reset senza comando di movimento, il guasto è più probabile nello stadio di potenza dell'azionamento o nel suo circuito termistore interno. In questo scenario, la sostituzione del modulo diventa l'azione appropriata.

D4: Questo amplificatore richiede modifiche ai parametri dopo la sostituzione, o è veramente plug-and-play?

 I parametri servo che governano il comportamento dell'asse — guadagno del loop di posizione, guadagno del loop di velocità, limite di corrente, tipo di motore — sono memorizzati nella memoria del CNC, non nel modulo di azionamento. Sostituire il modulo amplificatore con lo stesso numero di parte lascia intatti e non influenzati tali parametri. Nella maggior parte dei casi, uno scambio H101 da uno a uno non richiede alcuna modifica dei parametri. L'eccezione è quando l'unità sostitutiva ha una revisione della scheda diversa dall'originale. Nei primi sistemi FANUC 16i/18i/21i, il parametro del modello di amplificatore nel CNC identifica sia l'azionamento che la versione dell'interfaccia; se la revisione hardware dell'unità sostitutiva non corrisponde a quanto previsto dal parametro, potrebbe apparire un allarme di configurazione. Questo viene risolto aggiornando il parametro del modello di amplificatore pertinente — il numero di parametro specifico dipende dal modello CNC e dalla versione del software. Eseguire il backup di tutti i parametri CNC prima di qualsiasi scambio hardware è una buona pratica in ogni caso, poiché fornisce un punto di ripristino completo se qualcosa deve essere regolato.

D5: Ci sono modalità di guasto comuni specifiche per l'SVM1-12 che vale la pena conoscere prima dell'installazione?

 L'A06B-6096-H101 condivide gli stessi schemi di guasto generali degli altri moduli della serie alpha FSSB. I condensatori elettrolitici interni sul PCB di controllo invecchiano nel tempo, in particolare in ambienti con temperature ambiente più elevate o scarsa ventilazione del cabinet — i guasti legati ai condensatori spesso si manifestano come comportamento erratico dell'asse o allarmi intermittenti prima di diventare un guasto grave. I connettori in fibra ottica (COP10A/COP10B sulla catena FSSB) meritano di essere ispezionati prima di condannare il modulo stesso: un connettore del cavo in fibra contaminato o piegato all'estremità dell'azionamento può causare errori di comunicazione FSSB che sembrano un guasto dell'azionamento. Pulire i connettori in fibra con uno strumento di pulizia ottica appropriato e verificare che il cavo sia correttamente inserito prima della sostituzione. Infine, sulle unità usate più vecchie, i connettori della scheda di cablaggio possono sviluppare un contatto intermittente a causa di anni di cicli termici — reinserire i connettori interni durante l'installazione è un piccolo passaggio che evita richiami non necessari.
