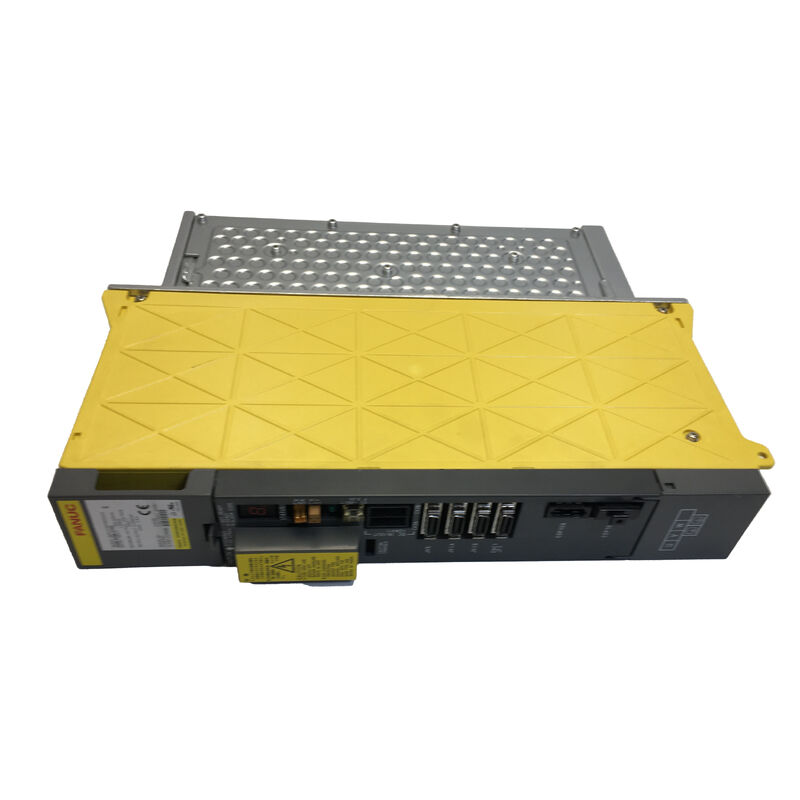

A06B-6096-H201 FANUC AC Servo Amplificatore Unità A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201. Alfa SVM2-12/12 Modulo servo a doppio asse 3A / 3A / 283 325V / FSSB

SVM2-12/12 Compatto doppio asse all'estremità a bassa corrente

L'A06B-6096-H201 è il modulo a doppio asse a corrente più bassa della famiglia Alpha FSSB SVM di FANUC, con 3,0 bracci su entrambi i canali L e M.Gestisce due assi servo da un singolo modulo all'estremità piccola della gamma Alpha SVM2, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.

Come tutti i moduli della serie A06B-6096, l'H201 si basa sul bus CC condiviso fornito da un modulo di alimentazione Alpha PSM (Power Supply Module) e comunica con il CNC tramite un cavo in fibra ottica FSSB.L'assegnazione dell'asse FSSB è definita nei parametri dell'asse del CNC. Ogni canale L e M ottiene il proprio indirizzo FSSB nella catena di trasmissione..

La designazione SVM2-12/12 distingue questo modulo dalle varianti a doppio asse di corrente superiore della stessa famiglia.la corrente di arresto continua del motore deve rientrare nel canale 3 dell'amplificatoreSe la macchina installata utilizza motori che richiedono più di 3,0 Arms per asse, la velocità di carico deve essere inferiore o uguale a 3,0 Arms per asse.la variante SVM2 con una classe di corrente superiore è la specifica corretta.

Specificità principali

SVM2 Contexto familiare

La designazione SVM2 copre tutti i moduli a doppio asse della serie A06B-6096.Le varianti adiacenti includono correnti nominali più elevate per canale per motori con maggiori richieste di corrente di fermoLa forma fisica e l'architettura di comunicazione FSSB sono condivise in tutta la famiglia SVM2, ma i moduli con diverse potenze hanno componenti di potenza interni diversi.prestazioni termiche nominali diverse, e diverse configurazioni di parametri motori.

Quando si sostituisce un modulo H201, si conferma il numero completo della parte sull'etichetta del modulo installato. An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.

Domande frequenti

Q1: Qual è l'A06B-6096-H201 nella gamma SVM2 di FANUC?

È il modulo a doppio asse a corrente più bassa della serie SVM Alpha FSSB. Sia i canali L che M sono valutati a 3.0 Arms continui.Azionare due assi servo da un modulo all'estremità inferiore della gamma di corrente Alpha SVM2, per macchine CNC compatte con motori ad asse leggero.

D2: L'A06B-6096-H201 richiede un alimentatore PSM separato?

La serie SVM A06B-6096 si basa su un bus CC condiviso fornito da un PSM Alpha (serie A06B-6087 o A06B-6088).Il PSM deve essere indicato per fornire la domanda di corrente combinata di tutti i moduli SVM e SPM collegatiL'H201 non si auto-rectifica con l'input AC.

D3: Una variante SVM2 di corrente più elevata può sostituire l'H201?

Le varianti a corrente più elevata hanno diverse configurazioni dei parametri del motore e diverse classificazioni termiche. The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.

D4: entrambi gli assi L e M allarmati contemporaneamente.

Gli allarmi simultanei su entrambi gli assi di un modulo SVM2 possono indicare un guasto a livello di modulo (perdita di bus CC condiviso o guasto dell'alimentazione di controllo all'interno del modulo) o un guasto a monte del PSM.Controllare lo stato del PSM e verificare prima le connessioni del cavo FSSB un errore del PSM porta tutti i moduli SVM sul bus offline contemporaneamenteGli allarmi monoasse sono più probabili difetti del motore o dell'encoder.

D5: Da dove proviene l'A06B-6096-H201?

Attraverso il mercato del posteriore dei moduli FSSB FANUC Alpha, gli specialisti in riparazione CNC e i rivenditori di amplificatori Alpha dispongono di scambio e di scorte in eccedenza.Confirmare l'H201 (SVM2-12/12) specificamente . richiedere una prova funzionale su entrambi i canali L e M prima di accettare qualsiasi unità di scambio.
