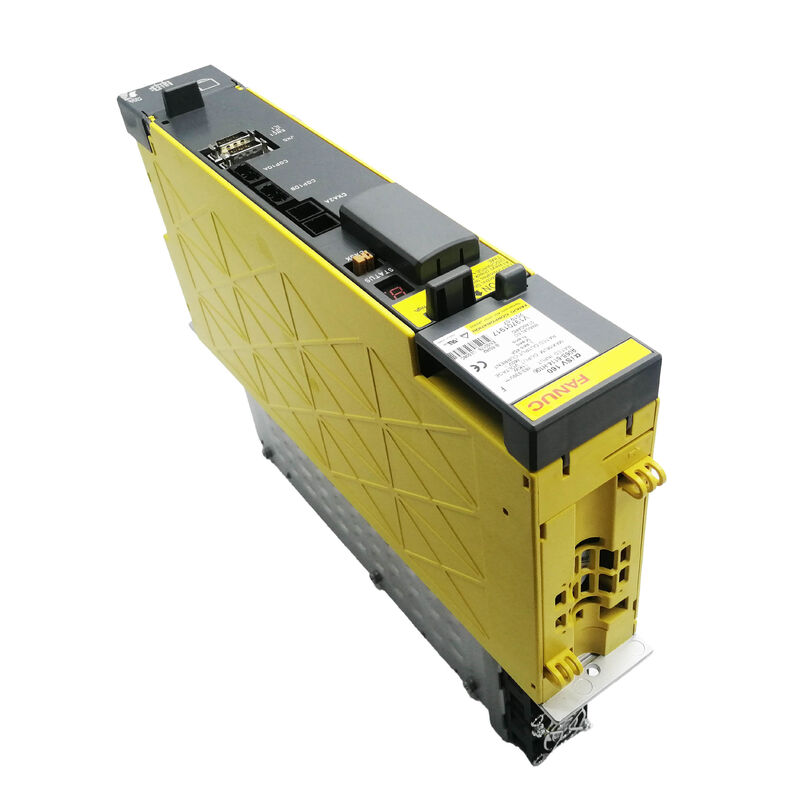

FANUC A06B-6114-H106 — SVM1-160i: Il soffitto attuale del modulo Alpha i da 60 mm

C'è una linea nella gamma alpha i SVM di FANUC in cui la dimensione fisica fa un salto. I moduli con rating 80i, 160i e inferiori condividono tutti la stessa impronta del cabinet da 60 mm — sembrano identici dalla parte anteriore di un cabinet di azionamento. Passando al 360i (H109), la larghezza quasi triplica, raggiungendo i 150 mm, con tre transistor IGBT interni per adattarsi. L'H106 si trova proprio a quel confine: con un'uscita nominale di 45 A e un singolo modulo IGBT da 160 A, è l'azionamento a corrente più elevata della serie alpha i che occupa ancora lo slot standard da 60 mm.

Ciò è importante per la progettazione del cabinet e per la pianificazione della sostituzione. Una macchina costruita con un layout di moduli da 60 mm può ospitare l'H106 senza alcuna modifica al cabinet. Un aggiornamento ulteriore alla classe 360 richiederebbe una riorganizzazione fisica dello stack degli azionamenti. Per applicazioni che azionano grandi servomotori alpha i nella gamma di corrente da 22 a 40 — il tipo di motori utilizzati su assi rotanti pesanti, grandi teste di fresatura e assi primari ad alta coppia su centri di lavoro medio-grandi — l'SVM1-160i fornisce ciò di cui quei carichi hanno bisogno rimanendo all'interno dell'involucro fisico standard.

Sande Electric dispone di scorte dell'A06B-6114-H106 sia in condizioni nuove che usate ispezionate, con spedizione in tutto il mondo entro 0–3 giorni lavorativi.

La ventola doppia: cosa distingue il 160i dall'80i a colpo d'occhio

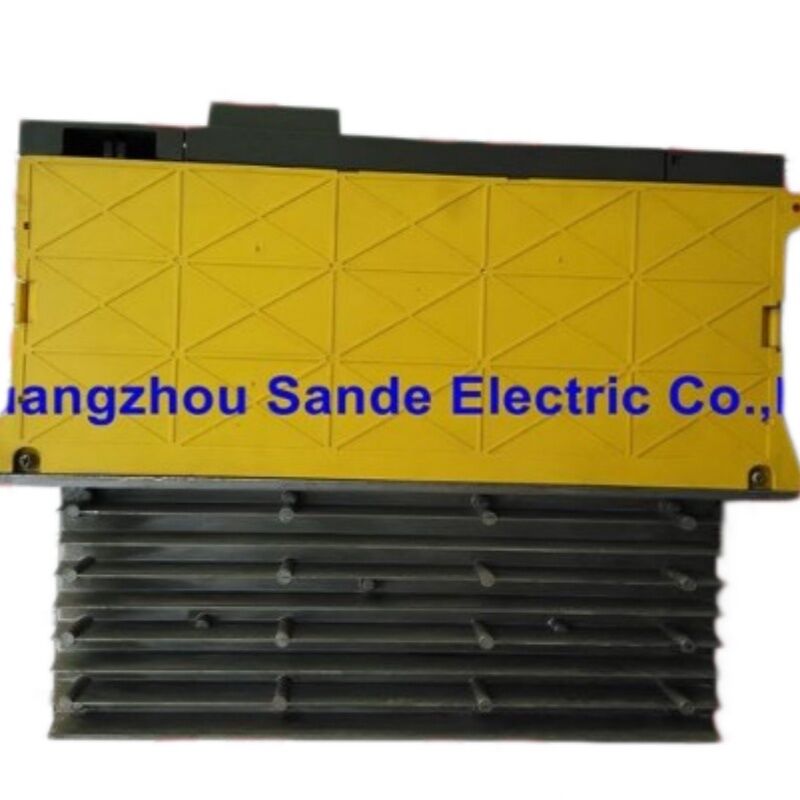

Quando si confrontano un A06B-6114-H105 (SVM1-80i, 19A) e un A06B-6114-H106 (SVM1-160i, 45A) affiancati in un cabinet, la larghezza fisica è identica — 60 mm ciascuno. Il LED indicatore del pannello frontale si trova nella stessa posizione. I connettori in fibra ottica FSSB sono dello stesso tipo. Ma guardate il dissipatore di calore sul retro: l'SVM1-80i ha una singola ventola esterna sul dissipatore di calore; l'SVM1-160i hadue.

Questa seconda ventola è la firma termica della classe 160. Un singolo modulo IGBT da 160 A che funziona a 45 A di uscita continua genera una quantità di calore sostanzialmente maggiore rispetto al transistor da 100 A nel modulo più piccolo. Gli ingegneri FANUC hanno mantenuto l'ingombro a 60 mm gestendo il carico termico aumentato con la ventola esterna aggiuntiva anziché espandere la larghezza del cabinet. Il compromesso è che due ventole significano due potenziali punti di guasto per la gestione termica. Su una macchina in cui l'SVM1-160i aziona un asse primario ad alto duty cycle, mantenere un gruppo ventola di ricambio — o almeno monitorare lo stato della ventola del dissipatore di calore tramite lo schermo di manutenzione del CNC — è più importante di quanto non lo sarebbe su un modulo a duty cycle più leggero.

Un codice di allarme "F" sul LED frontale indica che la ventola di raffreddamento esterna si è arrestata. Sull'H106, questo allarme può indicare il guasto di una delle ventole esterne senza specificare quale. È opportuno un rapido controllo fisico di entrambe le ventole sul dissipatore di calore prima di presumere che il modulo stesso sia guasto.

Compatibilità del motore e dove viene utilizzato questo azionamento

L'SVM1-160i è progettato attorno alla gamma di servomotori alpha i medio-grandi. I motori compatibili verificati includono α22/4000iS, α30/3000i, α30/4000iS, α40/3000i e α40/4000iS. Questi sono motori che compaiono sugli assi lineari primari di centri di lavoro verticali di medie dimensioni e alesatrici orizzontali — assi che sopportano un peso significativo del pezzo o del fissaggio, dove il motore necessita di coppia elevata sostenuta a bassa velocità, nonché di accelerazione rapida per la traslazione rapida.

Per una prospettiva all'interno della scala dei moduli monoasse 6114: l'H105 (SVM1-80i a 19A) gestisce motori della classe α4 a α8 — assi secondari o ausiliari a duty cycle più leggero. L'H106 a 45A sale alla classe α22 fino a α40 — gli assi di fresatura e posizionamento primari su macchine di volume di lavoro significativo. Il passo successivo all'H106 all'interno dei moduli monoasse è l'H109 (SVM1-360i a 115A), che è riservato ai motori alpha i più grandi delle classi α50 e αC50, e richiede il telaio sostanzialmente più largo da 150 mm.

La classificazione continua di 45 A significa anche che l'H106 supporta motori alpha i che funzionano con profili di accelerazione più elevati senza attivare guasti di sovracorrente durante le corse rapide, a condizione che l'alimentatore aiPS che alimenta il bus DC sia stato dimensionato correttamente per il carico totale collegato.

Architettura: Ancora SVM, Ancora Necessita dell'aiPS Bus

Come tutti i moduli della serie 6114 alpha i, l'A06B-6114-H106 è unSVM — Servo Module. Non contiene un proprio alimentatore AC-DC. Attinge alimentazione dal bus DC da un modulo aiPS (Alpha i Power Supply) condiviso, tipicamente della serie A06B-6110 o A06B-6111, che rettifica l'AC in ingresso trifase e mantiene il collegamento DC comune per tutti i moduli SVM e amplificatori mandrino su quel bus.

Questa è la differenza strutturale distintiva rispetto alla vecchia serie SVUC 6090 (come l'A06B-6090-H244 trattata altrove in questo catalogo) e alla famiglia beta SVU 6093, entrambe dotate di alimentatori integrati. L'architettura del bus SVM centralizza la conversione di potenza e la gestione della rigenerazione nell'aiPS, mentre i moduli servo si concentrano esclusivamente sul controllo del motore. Per la sostituzione di un H106 esistente in una macchina che dispone già di un aiPS funzionante, questo è trasparente — il modulo di ricambio si collega agli stessi connettori del bus DC dell'originale.

Specifiche Tecniche

Il Vantaggio del Controllo Servo HRV

L'A06B-6114-H106, come parte della generazione di moduli servo alpha i, supporta il controllo del loop di corrente HRV (High Response Vector) di FANUC. Le modalità HRV2 e HRV3, quando abilitate tramite le impostazioni dei parametri del CNC, operano il loop di controllo della corrente a frequenze di campionamento significativamente più elevate rispetto alle generazioni servo precedenti. Il risultato pratico è un controllo della velocità più preciso a basse velocità, una finitura superficiale più liscia sui tagli sagomati e un errore di inseguimento ridotto sugli assi che cambiano direzione frequentemente.

Per macchine che eseguono alesatura di precisione, rettifica di precisione o fresatura di superfici fini in cui il motore α30 o α40 aziona un asse primario attraverso movimenti di sagomatura precisi, il controllo servo HRV nella generazione 6114 offre prestazioni misurabilmente migliori rispetto a quanto potevano fornire i vecchi amplificatori delle serie 6096 o 6090 sugli stessi motori. Se una macchina utilizzava in precedenza un vecchio amplificatore della serie alpha ed è stata aggiornata al 6114, la ri-sintonizzazione della modalità HRV dopo l'aggiornamento può recuperare la qualità superficiale che potrebbe essere degradata nella vita utile successiva dell'amplificatore originale.

Riferimento Codice Allarme

La distinzione tra l'allarme 8 (HCL, sovracorrente rilevata da sensore esterno) e l'allarme 8. (IPML, autoprotezione modulo IPM) guida il percorso di risoluzione dei problemi: HCL indica controlli del cablaggio del motore o delle condizioni del motore; IPML indica il modulo IGBT stesso e il suo ambiente termico.

Opzioni di Condizione

Le unità new-old-stock sono prodotti FANUC originali in confezione originale, adatti per macchine in cui la marginalità di affidabilità e la vita utile residua sono prioritarie. Queste unità sono coperte da una garanzia di magazzino di 12 mesi.

Le unità usate ispezionate sono testate per la funzione di uscita dell'asse L, l'integrità della comunicazione FSSB e lo stato operativo. Sono coperte da una garanzia di 3 mesi e sono adatte per sostituzioni pianificate o con budget limitato in cui il ciclo di lavoro della macchina è moderato. Confermare la disponibilità della condizione prima di ordinare, poiché i livelli di scorte della serie 6114 su modelli specifici fluttuano con l'approvvigionamento da macchine dismesse.

Ordine, Pagamento e Spedizione

Spedizione in tutto il mondo tramite DHL e FedEx entro0–3 giorni lavorativi dal pagamento confermato. Spedizione combinata disponibile per ordini multi-articolo.

Opzioni di pagamento:

• Bonifico Bancario (T/T) — tutti i valori d'ordine
• PayPal — ordini fino a USD $500
• Western Union — tutti i valori d'ordine

I dazi doganali e le tasse locali sono a carico dell'acquirente a destinazione.

Garanzia e Resi

Resi accettati per unità che arrivano danneggiate, incomplete, non conformi alla descrizione o confermate non funzionanti entro4 giorni dal ricevimento. L'unità deve essere restituita nelle condizioni originali con l'etichetta di garanzia intatta. La spedizione di ritorno è a carico dell'acquirente. Nessun reso per ordini errati o ripensamenti.

Domande Frequenti

D1: L'SVM1-160i (H106) e l'SVM1-80i (H105) hanno la stessa larghezza nel cabinet. Come posso confermare quale modello è effettivamente installato sulla mia macchina?

R: Entrambi i moduli hanno una larghezza di 60 mm con lo stesso layout generale del pannello frontale, quindi l'ispezione visiva dalla sola parte anteriore non li distingue in modo affidabile. La conferma definitiva è l'etichetta del numero di parte sul lato del modulo — il numero di parte FANUC completo, inclusa la designazione H105 o H106, è stampato lì. Se l'etichetta è usurata o danneggiata, controllare lo schermo di manutenzione servo del CNC: il CNC legge l'identità dell'amplificatore tramite il collegamento FSSB e visualizza la designazione del modulo collegato all'avvio. L'indicatore fisico è il dissipatore di calore: l'H105 (SVM1-80i) ha una singola ventola esterna sul dissipatore di calore; l'H106 (SVM1-160i) ne ha due. Se si vede una coppia di ventole sul retro del dissipatore di calore, si tratta del 160i. Anche i dati della targhetta del motore confermano questo — i motori α22 e più grandi richiedono l'H106 o un modulo di classe superiore; i motori α8 e più piccoli indicano l'H105.

D2: La mia macchina mostra l'allarme "F" (ventola di raffreddamento esterna arrestata) sull'H106. Ciò significa sempre che il modulo deve essere sostituito?

R: Non necessariamente — l'allarme F sull'SVM1-160i indica che una o entrambe le doppie ventole esterne del dissipatore di calore si sono arrestate o sono scese al di sotto della soglia di velocità minima, ma ciò non indica di per sé un guasto interno del modulo. Le ventole esterne sul dissipatore di calore sono componenti riparabili sul campo. Se il modulo funziona altrimenti e l'allarme è apparso senza un allarme IPM o di sovracorrente concomitante, ispezionare fisicamente entrambe le ventole esterne: l'accumulo di polvere e l'usura dei cuscinetti sono le cause più comuni di guasto delle ventole sui drive che sono in servizio da diversi anni. La sostituzione della ventola guasta spesso risolve l'allarme senza sostituire il modulo. Tuttavia, se la macchina ha continuato a funzionare con la ventola guasta per un periodo prolungato e la temperatura del dissipatore di calore è aumentata significativamente, ispezionare attentamente le condizioni del modulo IGBT — il surriscaldamento prolungato può degradare il transistor anche se non è stato attivato alcun allarme IPM. Contattateci per parti di ricambio per ventole o per la sostituzione completa del modulo a seconda dei vostri risultati.

D3: L'A06B-6114-H106 può essere utilizzato per azionare un motore α40/4000iS su una macchina che in precedenza utilizzava un modulo a tre assi da 200V alpha i A06B-6117-H304 per lo stesso asse?

R: Sì, l'A06B-6114-H106 è compatibile con il motore α40/4000iS e può azionarlo come sostituzione monoasse in un cabinet di azionamento ristrutturato. Le considerazioni chiave in questa sostituzione sono: primo, l'H106 è un modulo SVM e richiede un bus DC da un alimentatore aiPS, che utilizza anche il modulo a tre assi 6117 — quindi se l'aiPS è già presente e dimensionato per il carico, l'architettura elettrica è compatibile. Secondo, il parametro del codice motore nel CNC (parametro 2020 per l'asse pertinente) deve identificare correttamente l'α40/4000iS in modo che i limiti di corrente, le impostazioni della modalità HRV e le soglie di protezione siano configurati correttamente per quel motore. Terzo, l'assegnazione dell'asse FSSB potrebbe richiedere una regolazione se l'asse occupava precedentemente una posizione nella sequenza L/M/N del modulo a tre assi, poiché l'H106 si presenta come un modulo monoasse sulla catena FSSB. Rivedere la schermata di configurazione FSSB del CNC dopo l'installazione per verificare che la mappatura degli assi sia corretta.

D4: Esiste una differenza di prestazioni significativa tra l'H106 e i vecchi amplificatori delle serie 6096 o 6117 quando si aziona lo stesso motore alpha i?

R: Sì, per applicazioni di sagomatura di precisione e finitura superficiale la differenza è reale e misurabile. La serie 6114 alpha i introduce il controllo del loop di corrente HRV2 e HRV3, operando a frequenze di campionamento più elevate rispetto alle serie 6096 e 6117. Ad alte velocità di avanzamento su percorsi utensile curvi, il loop di corrente più stretto del 6114 riduce la fluttuazione della velocità e l'errore di inseguimento rispetto alle generazioni di amplificatori precedenti. Per le operazioni di sgrossatura e grossolane la differenza è minima, ma per la finitura di sagomatura fine, l'alesatura di precisione o qualsiasi asse in cui la qualità superficiale riflette direttamente le prestazioni del servo, l'amplificatore della generazione 6114 offre un aggiornamento significativo anche quando aziona lo stesso motore precedentemente collegato a un modulo di serie più vecchio. Se si sta sostituendo un modulo 6117 o 6096 con un 6114, la reinizializzazione dei parametri servo dopo l'installazione e la sintonizzazione della modalità HRV con la funzione di sintonizzazione servo del CNC cattureranno il pieno beneficio prestazionale del nuovo amplificatore.

D5: Quale alimentatore aiPS è necessario per supportare l'A06B-6114-H106 e come viene calcolato il carico totale del bus?

R: L'A06B-6114-H106 attinge dal bus DC con un ingresso nominale di 11 kW alla tensione di collegamento DC di 283–339V. Il modulo aiPS deve essere selezionato con una potenza nominale continua sufficiente a coprire la somma di tutti i moduli SVM e amplificatori mandrino che condividono lo stesso bus. Ad esempio, se un cabinet di azionamento ha un H106 (11 kW) più due moduli SVM più piccoli e un modulo mandrino, la potenza di ingresso nominale totale di tutti i moduli collegati determina la potenza nominale minima richiesta per l'aiPS. La serie A06B-6110 di FANUC copre una gamma di potenze nominali — le scelte comuni includono l'H045 (5,5 kW), l'H055 (11 kW), l'H075 (15 kW) e varianti più grandi fino a 37 kW. L'H106 da solo, con un ingresso nominale di 11 kW, può essere alimentato da un singolo aiPS A06B-6110-H055 se è l'unico modulo sul bus. In pratica, la maggior parte delle macchine con un H106 sono installazioni multi-asse, quindi l'aiPS viene selezionato per il carico combinato del bus con un margine appropriato. Se non siete sicuri che un aiPS esistente nel vostro cabinet sia adeguato per una configurazione di azionamento ampliata, contattateci con l'elenco completo dei moduli alimentati e potremo consigliarvi sul dimensionamento.
