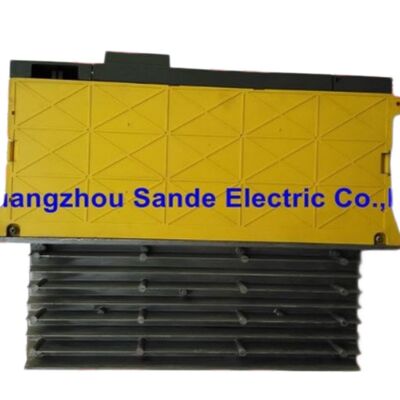

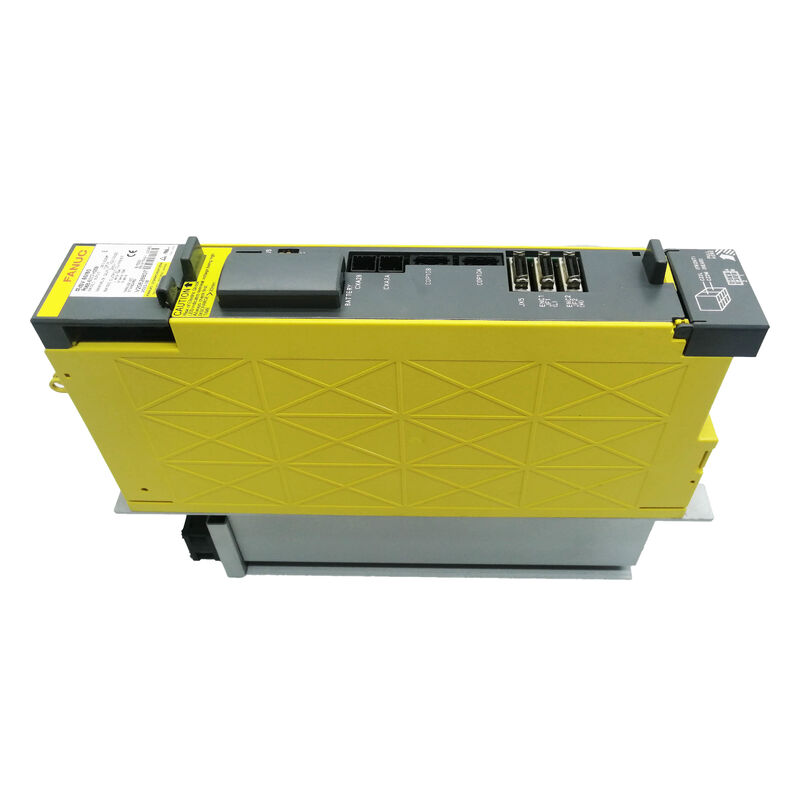

A06B-6117-H206 FANUC AC Servo Amplificatore Unità A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 Modulo Amplificatore Servo Alpha i AiSV 20/40

Descrizione del prodotto

Il A06B-6117-H206 è un modulo amplificatore servo Alpha i a 2 assi elencato da FANUC come αi SV 20/40. Nelle tabelle di configurazione FANUC, questa specifica d'ordine appare nella famiglia di amplificatori servo con ingresso 200VAC e appartiene al gruppo utilizzato con CNC serie i tramite interfaccia FSSB.

Ciò lo rende un amplificatore dual-axis definito per macchine che necessitano di un asse di capacità inferiore e un asse di capacità superiore nello stesso corpo del modulo.

Il suo valore risiede in questa disposizione mista degli assi. La tabella delle specifiche FANUC mostra l' asse L con una corrente nominale di 6,5 Arms con un limite di corrente di picco di 20 A, mentre l' asse M è classificato a 13 Arms con un limite di corrente di picco di 40 A.

Questa struttura asimmetrica è esattamente il motivo per cui l'H206 non è intercambiabile con le versioni 20/20 o 40/40 solo perché appartengono alla stessa famiglia. Per un ingegnere o un acquirente di ricambi, l'abbinamento 20/40 è l'identità principale del prodotto.

La linea e il raggruppamento meccanico di FANUC collocano SVM2-20/40i nella categoria del telaio con alette esterne, largo 60 mm, e la sezione delle dimensioni esterne mappa questo modello a Disegno di contorno 2 / Ritaglio pannello 2 / Area di manutenzione 1. Ciò è importante nei pannelli reali.

Un amplificatore sostitutivo è utile solo se si adatta allo spazio del cabinet esistente, al percorso di raffreddamento e al piano di montaggio senza forzare modifiche non necessarie.

Commercialmente, l'H206 è il tipo di pezzo che gli acquirenti solitamente cercano per una sostituzione esatta piuttosto che per una sostituzione speculativa.

In situazioni di servizio, mantenere la disposizione originale dell'amplificatore con assi misti spesso evita confusione nei parametri, semplifica la ricommissione e mantiene il layout elettrico allineato al progetto originale del costruttore della macchina.

Ecco perché la corretta designazione FANUC è così importante: A06B-6117-H206 = αi SV 20/40 = amplificatore servo a corrente mista dual-axis.

Dati tecnici

FAQ

D1: Qual è la designazione ufficiale FANUC per A06B-6117-H206?
FANUC elenca questo modello come αi SV 20/40 nel manuale di manutenzione αi, e il manuale delle descrizioni identifica la stessa classe di corrente come SVM2-20/40i.

In termini semplici, è un amplificatore servo a due assi in cui i due canali non condividono la stessa classe di uscita.

Questa struttura mista è la caratteristica distintiva del modulo.

D2: Quali sono i valori di uscita nominali di questo amplificatore?
La tabella delle specifiche SVM FANUC mostra l' asse L a 6,5 Arms con un limite di corrente di picco di 20 A e l' asse M a 13 Arms con un limite di corrente di picco di 40 A. Questa è la distinzione tecnica chiave dell'H206.

Non è un amplificatore bilanciato 20/20 né un amplificatore bilanciato 40/40; è intenzionalmente diviso tra due diverse classi di corrente servo.

D3: Perché l'H206 non è intercambiabile con altri amplificatori αi a due assi?
Perché nella famiglia αi di FANUC, i moduli a due assi sono organizzati per specifiche combinazioni di corrente.

Un'unità 20/40 viene selezionata diversamente da un'unità 20/20 o 40/40, e questa differenza influisce sull'abbinamento motore/amplificatore e sul comportamento elettrico lato asse.

L'utilizzo di un modulo fisicamente simile della classe di corrente sbagliata può trasformare una semplice sostituzione in un problema di messa in servizio.

D4: Quale formato di cabinet utilizza questo modello?
La linea FANUC raggruppa questa classe sotto la famiglia di amplificatori larghi 60 mm con aletta esterna, e la sezione delle dimensioni esterne mappa SVM2-20/40i a Disegno di contorno 2, Ritaglio pannello 2, Area di manutenzione 1.

Per un ingegnere di manutenzione, ciò è utile perché fornisce un punto di partenza concreto per verificare l'adattamento del cabinet, la compatibilità del ritaglio e lo spazio di servizio richiesto prima dell'installazione.

D5: Cosa verificare prima di acquistare questo pezzo?
Innanzitutto, verificare la specifica d'ordine installata, seguita dalla disposizione degli assi, dal tipo di interfaccia e dal formato del cabinet.

Poiché il manuale FANUC lega questa famiglia di amplificatori ai CNC serie i con FSSB, è importante confermare che la macchina utilizzi ancora la stessa architettura di controllo.

L'esatta corrispondenza del modello è particolarmente importante sui moduli con assi misti come questo, poiché il valore dell'unità risiede nella sua specifica combinazione 20/40, non solo nel suo aspetto.
