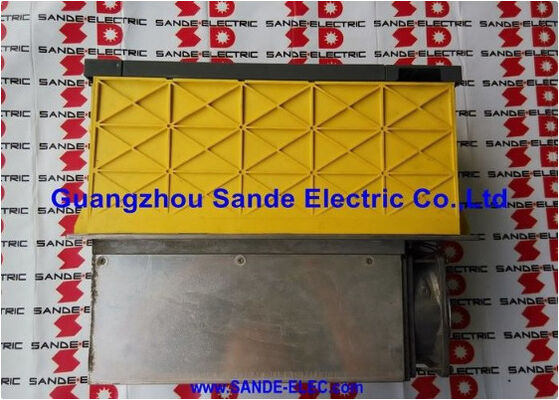

FANUC A06B-6121-H006#H570 Modulo di amplificatore a fusione alfa i SPM-5.5HVi, piattaforma HV 400V, interfaccia di tipo A

Ogni centro di lavorazione CNC ha due categorie di movimento fondamentalmente diverse: gli assi servo che posizionano il pezzo di lavoro e lo strumento con precisione a livello micron,e il fusibile che effettivamente fa il taglioQuesti ruoli richiedono architetture di amplificatori diverse. I servoamplificatori in un sistema FANUC a 400 V – i moduli della serie A06B-6127 – gestiscono il posizionamento.A06B-6121-H006#H570gestisce il fusibile, e la distinzione conta dal primo collegamento.

IndicatoSPM-5.5HVinella famiglia di mandrini Alpha i HV di FANUC, questo modulo controlla un motore a mandrino alfa di classe 400V, gestendo velocità, coppia e orientamento attraverso cicli di perforazione, fresatura, tap e tap rigido.È il modello più piccolo nella gamma di fusioni 6121 HV e per centri di lavorazione compatti e piccoli mulini verticali che funzionano su infrastrutture a 400 VE' la cosa giusta.

Abbiamo in magazzino l'A06B-6121-H006#H570 in stato nuovo e usato (ispezionato), pronto per essere spedito in tutto il mondo entro 0 ¢ 3 giorni lavorativi.

Spindle vs. Servo: perché questo modulo è diverso

Tutte le precedenti discussioni sui moduli servoamplificatori si applicano agli assi lineari e rotanti controllati dalla posizione in cui l'azionamento riceve il feedback dell'encoder e mantiene una posizione comandata.L'amplificatore a fusione opera in una modalità di controllo fondamentalmente diversa per la maggior parte del tempo:controllo della velocità, dove il comando è RPM e l'obiettivo è mantenere la velocità di taglio sotto carico variabile del chip, non mantenendo una posizione fissa.

Ci sono momenti in cui lo spinello entra in modalità a controllo di posizione, in particolare durante il processo dicon tappatura rigidaIn questa modalità, l'encoder di posizione del motore del fusibile diventa attivo e lo SPM si comporta più come un servoamplificatore.Ma per il taglio standard, sta guidando un motore a velocità comandata contro imprevedibili variazioni di carico meccanico, e il lavoro dell'amplificatore e' fornire coppia, non posizionare con precisione.

Questa differenza di funzionamento significa che lo SPM-5.5HVi ha un proprio sistema di allarme, un proprio set di parametri (parametri del mandrino, separati dai parametri del servo nel CNC) e un proprio display diagnostico.Quando si verifica un difetto dello spinello, si legge sul display a LED dell'amplificatore a fusione e si riporta ai codici di allarme del fusione nel CNC, non alla tabella di allarme servo.

Il suffisso #H570: cosa significa e perché è importante

Il numero completo della parte è A06B-6121-H006**#H570** ?? e il suffisso dopo il#Il segno non è un codice di lotto o un identificatore di revisione minore.tipo di interfaccia.

All'interno della famiglia 6121 SPM-5.5HVi, le varianti più comuni sono:

• #H550Interfaccia di tipo A (versione precedente)
• #H570Interfaccia di tipo A (versione corrente/standard)
• #H571Interfaccia di tipo B

Il tipo A e il tipo B si riferiscono all'interfaccia del connettore del cavo di comando tra l'amplificatore a fusione e la scheda di controllo del fusione del CNC. Il tipo A utilizza lo schema di connettori JYA2/JYA3;Il tipo B utilizza una configurazione diversaL'ordine del suffisso sbagliato significa che l'unità non può essere collegata senza ri cablaggio.

Quando si sostituisce un A06B-6121-H006#H570 difettoso, il prodotto sostitutivo deve essere anche#H570Non sostituire #H550 o #H571 senza verificare con la documentazione della macchina che il cavo e la configurazione CNC siano compatibili.

Specifiche tecniche

Dove l' SPM-5.5HVi si inserisce nella famiglia 6121 Spindle

The 6121 series covers the full range of 400V spindle drives used in FANUC's Alpha i HV platform — from the smallest machining center spindles up to large horizontal machining centers with high-power spindlesLa scala di potenza è la seguente: SPM-5.5HVi (H006), SPM-11HVi (H011), SPM-15HVi (H015), SPM-30HVi (H030), SPM-45HVi (H045), SPM-75HVi (H075) e SPM-100HVi (H100).

L'H006 a 5,5 kW occupa la posizione di ingresso. Si adatta a centri di lavorazione verticali con motori a fusione nella gamma di fusioni alfa i HV più piccola tipicamente macchine con velocità di fusione fino a 10,000 giri al minuto o più e un motore a fusione principale della classe di potenza nominale continua di 5 7 kWLe macchine più grandi con fusioni più potenti richiedono moduli SPM più elevati.Il modulo da 5 kW non può sostituire un'applicazione da 11 kW o 15 kW senza rischiare un sovraccarico termico sull'amplificatore in cicli di taglio pesanti.

Opzioni di condizione a colpo d'occhio

Nuove unitàsono originali FANUC in magazzino, non utilizzati, garantiti per 12 mesi dal nostro magazzino.una nuova unità elimina ogni incertezza sulla storia di servizio del modulo.

Unità utilizzate (ispezionate)portano una garanzia di 3 mesi e rappresentano un'opzione pratica in cui il budget è il vincolo principale.L'amplificatore a fusione su un centro di lavorazione funziona in genere a carico moderato durante la maggior parte dei cicli di taglio un'unità utilizzata ben mantenuta è un'unità di ricambio di lavoro praticabile- Entrambe le condizioni di spedizione nella confezione originale.

Contattaci per confermare lo stato attuale delle scorte prima di ordinare, poiché la disponibilità su specifici tipi di condizioni varia.

Ordine, pagamento e spedizione

Spedizione in tutto il mondo tramite DHL e FedEx, in genere entro0-3 giorni lavorativiGli ordini di più articoli possono essere spediti in combinazione.

Opzioni di pagamento:

• Trasferimento bancario (T/T) ¢ accettato per tutti i valori degli ordini
• PayPal per ordini fino a $ 500
• Western Union accettato per tutti i valori degli ordini

I dazi all'importazione e le tasse locali sono responsabilità dell'acquirente. Chiedici una stima dei costi di spedizione se il tuo paese non è indicato al momento del pagamento.

Garanzia e restituzione

Ritorni accettati quando le unità arrivano danneggiate, incomplete o non come descritto o si dimostrano non funzionali entro il termine stabilito4 giorni dal ricevimento- Le condizioni originali e l'etichetta di garanzia devono essere intatte.

I guasti dovuti a cablaggi non corretti, connessioni di tipo di interfaccia incompatibili, motori a fusione non compatibili o danni fisici post consegna non sono coperti dalla garanzia.

Domande frequenti

Q1: Qual è la differenza pratica tra un SPM (spindle module) e gli SVM (servo module) nello stesso armadio 6127 o 6121?

Lo SPM guida il fusioneio di taglio della macchina, mentre gli SVM guidano gli assi di posizionamento (X, Y, Z e eventuali assi servo aggiuntivi).Il lavoro principale dello spinello durante il taglio è quello di mantenere un RPM comandato sotto variabile carico di taglio. Gli assi SVM mantengono posizioni comandate ̇ un compito a circuito chiuso continuo di feedback di posizione. Entrambi utilizzano la comunicazione FSSB con il CNC nella generazione 30i/31i,ma funzionano sotto set di parametri separatiSe la macchina mostra un allarme a fusione, il dispositivo deve essere in grado di rilevare l'allarme.il modulo SPM e il relativo cablaggio motore e di feedback sono oggetto di indagine, non i moduli servoamplificatori.

D2: la mia macchina mostra un allarme di fusione SP9030 o simile significa che il modulo SPM ha fallito?

Non necessariamente: gli allarmi di fusione nel sistema FANUC 30i/31i possono provenire dall'hardware SPM stesso, dagli avvolgimenti o dai cuscinetti del motore di fusione,dal sensore di feedback di velocità (codificatore o codificatore di impulsi magnetici sul motore a mandrino), o dal cavo di interfaccia tra il CNC e lo SPM. Prima di concludere che l'amplificatore ha fallito, verificare se il motore a fusione funziona liberamente a mano (condizione del cuscinetto),se il segnale di ritorno del sensore di velocità è intatto (controllare il cavo e il connettore alle due estremità), e se l'allarme appare a carico senza movimento comandato (che punta più verso l'amplificatore o le sue comunicazioni) rispetto a sotto carico (che può indicare problemi motori o meccanici).Un errore IPM o un allarme di sovraccorrente durante il taglio è più direttamente indicativo di un guasto dell'hardware dell'amplificatore di un allarme del sensore o di un errore dell'encoder.

D3: Se il numero H570 non è disponibile, l'A06B-6121-H006#H570 (tipo A) può essere sostituito con l'A06B-6121-H006#H571 (tipo B)?

I suffissi #H570 e #H571 indicano rispettivamente le varianti di interfaccia di tipo A e tipo B.Il tipo A utilizza uno schema di connettore per il cavo di segnale di controllo tra la scheda di fusione CNC e lo SPMIl tipo B utilizza una disposizione fisicamente diversa. Lo scambio tra i tipi richiede il ri cablaggio o la sostituzione del cavo di controllo e la conferma delle corrispondenze di impostazione dell'interfaccia dell'amplificatore a fusione del CNC.Questo è possibile.Se il modulo originale è un #H570 e la pressione del tempo di fermo è elevata, l'approvvigionamento di un altro #H570 è il modo più veloce per tornare in funzione.

D4: A quali motori a fusione è destinato lo SPM-5.5HVi?

Il modulo 5.5HVi è stato progettato per i motori a fusione della serie alfa i HV di FANUC che funzionano sulla piattaforma a 400 V.La corrente di uscita nominale di 14A a 480V di potenza massima definisce l'involucro di lavoro per la compatibilità del motoreGli accoppiamenti previsti sono specifici motori alfa a fusione nella gamma HV più piccola conformi a centri di lavorazione compatti con potenza nominale di fusione nella classe 5 7 kW .La compatibilità esatta del modello del motore per la vostra macchina sarà stata definita al momento della costruzione della macchina, registrato nei parametri del fusibile (in particolare la configurazione del modello del motore del fusibile nel CNC).È essenziale abbinare lo SPM di ricambio alle stesse specifiche del motore un SPM troppo basso per il motore a mandrino si surriscalderà durante cicli di taglio pesanti.

D5: È necessario inizializzare o re-accostare i parametri dello spinello dopo aver sostituito il modulo SPM?

I parametri del mandrino vivono nella memoria del CNC, non nel modulo SPM, quindi non vengono persi quando l'amplificatore viene sostituito.è buona prassi verificare che il mandrino funzioni correttamente in tutta la sua gamma di velocità e attraverso un ciclo di rigidità di tocco prima di riportare la macchina in produzioneIn alcuni casi, in particolare se l'unità di sostituzione ha una revisione hardware diversa, possono essere raccomandate modifiche minori dei parametri.Il passaggio più importante prima di qualsiasi hardware swap è quello di eseguire il backup del file di parametri CNC completo, compresi i parametri dello spinello, in modo che se la macchina richiede una ri-inizializzazione per qualsiasi motivo, tutte le impostazioni originali possono essere ripristinate senza basarsi su memoria o documentazione incompleta.
