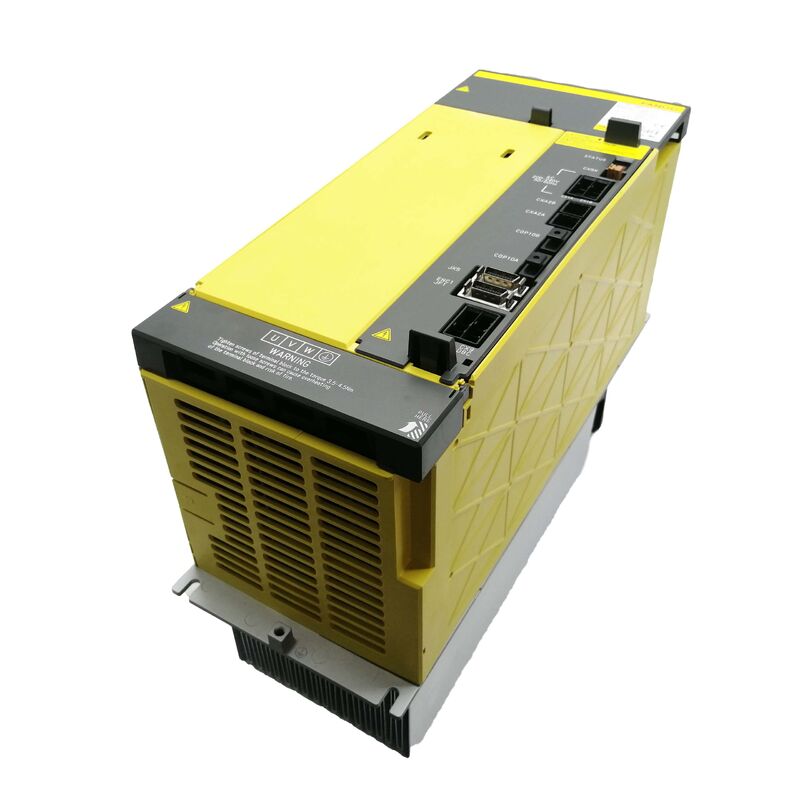

A06B-6127-H102 FANUC AC Servo Amplificatore Unità A06B6127H102 A06B-6127-H102

FANUC A06B-6127-H102 | Modulo servo ad asse singolo Alpha i HV AiSV-10HV — 10 A / 400–480 V / FSSB / HRV2+HRV3

Asse singolo, esattamente la capacità necessaria

A06B-6127-H102 è il modulo entry-level della linea di servo a singolo asse Alpha i HV di FANUC: AiSV-10HV su una piattaforma da 400 V. Il motivo per cui esiste insieme all'H202 a doppio asse (che funziona anch'esso da 10 A per canale) è semplice: non tutte le coppie di assi che finiscono in un armadio CNC iniziano la vita contemporaneamente nella stessa sezione dell'armadio.

Quando una macchina posiziona un asse da 400 V in una sezione remota dell'armadio (una testa rotante con asse B, un azionamento della contropunta, un quarto asse su una sottopiastra isolata), un modulo a doppio asse spreca metà dell'hardware e dei costi. L'H102 soddisfa l'effettiva esigenza: un canale servo indirizzato FSSB, 10 A nominale, sulla piattaforma 400 V. Quando successivamente la macchina aggiunge un altro asse in quella posizione, l'H102 rimane invariato; il nuovo asse ottiene il proprio modulo.

Come ogni modulo della serie 6127, l'H102 si collega al bus DC condiviso fornito dal modulo di alimentazione aiPS-HV e comunica con il CNC tramite cavo in fibra ottica FSSB. L'indirizzo FSSB del modulo si assegna nei parametri degli assi del CNC. Sono supportati il ​​controllo vettoriale ad alta risposta HRV2 e HRV3: gli stessi algoritmi di controllo disponibili sui moduli con corrente maggiore della stessa famiglia.

H102 nella gamma monoasse 6127

Tutte le varianti H1xx ad asse singolo si trovano sulla stessa piattaforma da 400 V e condividono lo stesso bus dell'armadio. La sostituzione deve corrispondere all'H102 originale: l'installazione di un modulo di valore più elevato comporta un costo di scarto; in questa famiglia non esiste alcuna opzione con valutazione inferiore

Specifiche chiave

H102 vs H202: uno scambio non semplice

L'H202 è il modulo a doppio asse 10A/10A. La valutazione per canale è identica, ma l'hardware è diverso: l'H202 ha due assegnazioni di assi FSSB, due set di connessioni di alimentazione del motore e una forma fisica più ampia. La sostituzione di un H102 con un H202 richiede il ricablaggio dei collegamenti del motore e la riassegnazione della mappatura degli assi FSSB nei parametri del CNC. Questo non è mai uno scambio semplice. Sostituisci like-for-like con il numero di parte esatto.

Note sulla manutenzione

Due punti pratici di manutenzione per questo modulo:

Ventola di raffreddamento: l'usura dei cuscinetti della ventola è un meccanismo di usura noto in tutta la serie 6127. Cambiamenti udibili nel rumore della ventola – macinazione, rotazione intermittente, velocità ridotta – sono un segnale di allarme precoce. Una ventola guasta porta allo spegnimento termico. I moduli degli assi ausiliari come l'H102 a volte accumulano ore di funzionamento senza la stessa attenzione di manutenzione prestata agli azionamenti dell'asse primario.

Cavo in fibra FSSB: i cavi FSSB degli assi ausiliari vengono spesso instradati su percorsi più lunghi con più punti di piegatura. La contaminazione delle superfici terminali del connettore ottico o il danneggiamento fisico del cavo sono cause più comuni degli allarmi di comunicazione FSSB sugli assi ausiliari rispetto agli assi principali con cavi più corti.

Domande frequenti

D1: H102 e H202 funzionano entrambi a 10 A a 400 V: qual è la differenza effettiva?

H102 è ad asse singolo (un canale di azionamento, un motore). H202 è a doppio asse (due canali da 10 A ciascuno, due motori). L'hardware è diverso, le assegnazioni degli assi FSSB sono diverse e il cablaggio del motore è diverso. La sostituzione di un H102 con un H202 richiede il ricablaggio e la modifica dei parametri FSSB, mai un semplice intervento. Sostituisci allo stesso modo.

D2: I moduli H102 e H202 possono condividere lo stesso modulo di alimentazione aiPS-HV?

SÌ. L'aiPS-HV alimenta il bus DC servo dell'intero armadio indipendentemente dal fatto che i singoli moduli siano H1xx a asse singolo o H2xx a doppio asse. L'alimentatore è stato dimensionato in fase di costruzione della macchina per la richiesta di potenza totale dell'asse. I moduli H102 e H202 coesistono sullo stesso bus senza problemi.

D3: L'H102 può essere sostituito dall'A06B-6290-H102 di seconda generazione?

In linea di principio, il 6290-H102 è il successore designato per la stessa applicazione ad asse singolo da 400 V, 10 A. Tuttavia, la compatibilità dipende dalla versione software del CNC: la serie 6290 è stata progettata per le generazioni CNC successive (0i-MD, 31i-B e successive). Le macchine che eseguono 30i o 31i Modello A possono accettare unità 6290 con regolazioni dei parametri oppure no. Il sostituto più sicuro per una macchina 6127-H102 è un identico A06B-6127-H102 fino alla conferma di un percorso di aggiornamento formale.

Q4: Quali servomotori è destinato a pilotare l'H102?

Piccoli servomotori Alpha i HV con corrente nominale pari o inferiore a 10 A: assi di posizionamento di precisione, tavole rotanti e assi con funzioni ausiliarie su grandi sistemi CNC da 400 V. Il tipo di motore specifico è definito nel parametro dell'asse del CNC (parametro del tipo di servomotore n. 2020). Confermare che i parametri installati identificano il tipo di motore per cui l'H102 è stato originariamente configurato.

Q5: Quali segnali indicano che questo modulo potrebbe essere prossimo al guasto?

Ventola di raffreddamento: cambiamenti udibili nel rumore (stridore, velocità intermittente, ridotta) indicano l'usura dei cuscinetti. LED sul pannello frontale: l'indicazione di allarme persistente garantisce un'indagine anche se l'asse è ancora in funzione. Scolorimento visibile o segni di bruciatura attorno ai connettori o al dissipatore di calore indicano un precedente stress termico. Connettori in fibra FSSB: ispezionare l'eventuale presenza di polvere o contaminazione, che degrada la qualità del segnale ottico prima di causare veri e propri errori di comunicazione.
