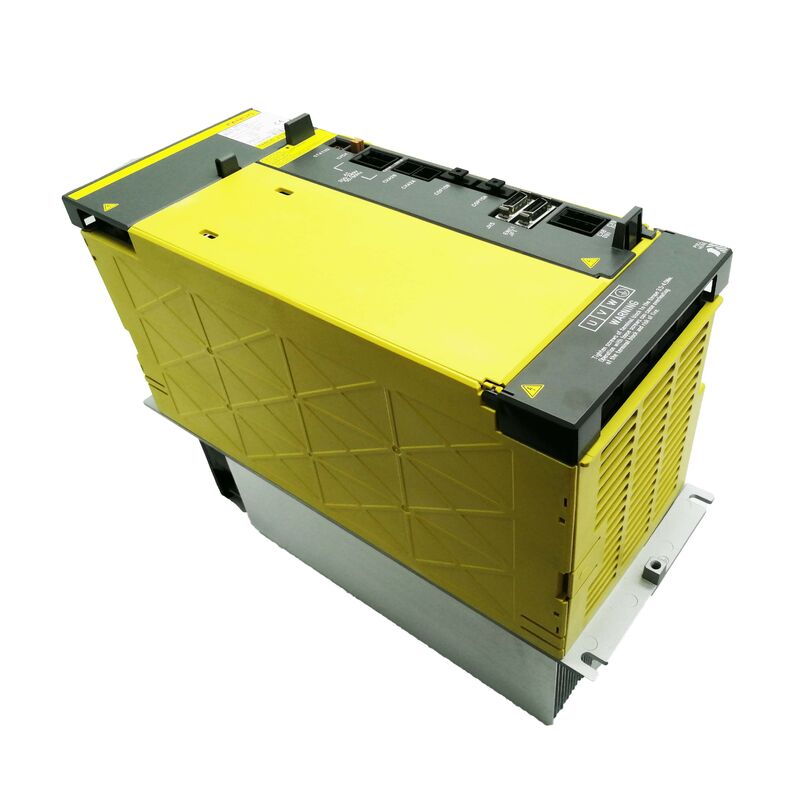

Modulo Amplificatore Servo FANUC A06B-6127-H106 Alpha i — AiSV-180HV Monasse, nominale 58A, per assi CNC ad alta coppia da 400V

Non tutti gli assi su un grande centro di lavoro sono uguali. Il mandrino sopporta la maggior parte del carico di taglio, ma gli assi lineari — X, Y, Z su un pesante gantry o alesatrice, o la traslazione primaria su un grande tornio — richiedono azionamenti servo che possano sostenere un'elevata corrente continua gestendo picchi di accelerazione improvvisi senza guasti. Questo è esattamente il contesto operativo per cui è stato progettato il A06B-6127-H106.

Designato AiSV-180HV nella piattaforma servo ad alta tensione Alpha i di FANUC, questo è il modulo monasse con la corrente più elevata della famiglia 6127 HV. La sua uscita nominale di 58A e la capacità di picco di 180A lo pongono in una classe diversa dai moduli dual-axis più piccoli H202 e H203 — aziona un asse, ma lo aziona con forza, su macchine che ne hanno bisogno.

Abbiamo in magazzino l'A06B-6127-H106 in condizioni nuove e usate (ispezionate), pronte per la spedizione in tutto il mondo entro 0–3 giorni lavorativi.

Dove si colloca questo azionamento: Applicazioni per assi grandi e ad alta coppia

La serie 6127 occupa una posizione specifica nell'architettura servo di FANUC: ingresso trifase da 400V, interfaccia di controllo in fibra ottica FSSB, progettata per l'uso con sistemi CNC 30i, 31i, 32i e 35i Modello A. All'interno di quella famiglia, l'H106 è il modulo monasse all'estremità superiore della gamma di corrente.

I moduli monasse (H1xx) concentrano la piena capacità di azionamento su un canale motore. Non c'è condivisione di stadi di potenza o risorse di controllo con un secondo asse. Per una macchina in cui un asse sopporta un carico meccanico significativo — l'asse Z di un grande centro di lavoro verticale, l'azionamento del piano di una pesante alesatrice orizzontale, o l'asse di avanzamento primario di un sistema ad alta inerzia — la configurazione monasse garantisce che la piena capacità nominale sia disponibile esclusivamente per quell'asse.

La corrente di picco nominale di 180A è particolarmente rilevante qui. La corrente di picco determina la rapidità con cui l'azionamento può accelerare un carico ad alta inerzia e la forza con cui può resistere alle perturbazioni durante il taglio. Un picco di 180A da un azionamento nominale di 58A significa che l'amplificatore può erogare circa tre volte la sua potenza continua in brevi raffiche — il tipo di margine che mantiene un asse pesante reattivo piuttosto che lento sotto variazioni di carico dinamiche.

Specifiche Tecniche

Il significato di "Discontinuato" — e perché è importante per l'approvvigionamento

FANUC ha ufficialmente interrotto l'A06B-6127-H106. La serie 6127 HV è stata sostituita dalla serie di seconda generazione 6290 HV, che gestisce lo stesso spazio applicativo da 400V con elettronica aggiornata e maggiore compatibilità di controllo.

In pratica, ciò significa che l'approvvigionamento di nuovo stock (NOS) è diventato la via principale per le unità di ricambio piuttosto che la fornitura diretta dalla fabbrica. Non significa che l'azionamento sia scomparso dal mercato — rimangono disponibili scorte significative tramite distributori industriali specializzati e fornitori MRO a livello globale — ma introduce una variabile: la disponibilità fluttua e il pool di unità originali genuinamente inutilizzate si ridurrà solo nel tempo.

Per gli ingegneri di manutenzione che gestiscono grandi asset CNC che utilizzano questo azionamento, il calcolo dell'approvvigionamento cambia. Un'unità usata e testata potrebbe essere la scelta pratica oggi. Ma se la macchina in questione è un asset di produzione a lungo termine senza un percorso di aggiornamento pianificato, assicurarsi un'unità nuova di scorta ora mentre lo stock esiste è una decisione che vale la pena prendere prima che la disponibilità diventi un fattore limitante.

H106 vs Altri moduli 6127 HV: Scelta della corretta corrente nominale

La serie 6127 copre un'ampia gamma di configurazioni monasse e dual-axis. All'interno della gamma monasse (H1xx), la distinzione chiave è la capacità di corrente, che corrisponde alla dimensione del servomotore azionato:

L'H102 gestisce l'estremità inferiore con una potenza nominale di 10A (AiSV-10HV), adatta a motori ad alta tensione più piccoli su assi meno impegnativi. Salendo attraverso H103 (20A), H104 (40A), H105 (80A), l'H106 a 58A si colloca nella fascia medio-alta — ma questi sono 58A continui, con 180A di picco disponibili. Il 180 nella designazione del modello dell'azionamento (AiSV-180HV) si riferisce a quel valore di picco, non alla potenza continua.

Questa distinzione è importante quando si verifica la compatibilità con il motore sulla macchina. La chiave è sempre la corrente nominale continua del motore e il requisito di corrente di picco. Se la vostra applicazione originariamente specificava un H106, avete bisogno di un H106. Né una variante di potenza inferiore né una di potenza superiore all'interno della famiglia possono essere sostituite senza modifiche ai parametri e, soprattutto, senza verificare che la corrente continua del nuovo azionamento corrisponda a ciò che il motore e l'applicazione richiedono.

Opzioni di condizione

Unità nuove (non utilizzate) provengono dallo stock di produzione originale FANUC. Dato lo stato di interruzione di questo prodotto, le unità nuove originali sono sempre più scarse. Tutte le unità nuove sono coperte da una garanzia di 12 mesi dalla nostra struttura.

Unità usate (ispezionate) sono state esaminate funzionalmente e sono coperte da una garanzia di 3 mesi. Per le strutture in cui il costo del fermo macchina giustifica un pezzo di ricambio funzionante rispetto a un premio sulla condizione, un'unità usata testata è una soluzione pratica e immediata. Entrambe le condizioni vengono spedite nell'imballaggio originale.

Ordine, Pagamento e Spedizione

Spedizione in tutto il mondo tramite DHL e FedEx. La maggior parte degli ordini lascia la nostra struttura entro 0-3 giorni lavorativi dopo la conferma del pagamento. La spedizione combinata è disponibile per ordini multi-articolo.

Opzioni di pagamento:

• Bonifico Bancario (T/T) — accettato per tutti i valori d'ordine
• PayPal — per ordini fino a $500
• Western Union — accettato per tutti i valori d'ordine

I dazi di importazione e le tasse locali a destinazione sono a carico dell'acquirente. Contattateci prima di ordinare se avete bisogno di una stima dei costi di trasporto per il vostro paese specifico.

Garanzia e resi

I resi sono accettati quando un'unità arriva danneggiata, incompleta o non conforme alla descrizione — o si rivela non funzionante entro 4 giorni dal ricevimento. Gli articoli devono essere restituiti nelle condizioni originali con l'etichetta di garanzia intatta. Il trasporto di ritorno è a carico dell'acquirente.

I guasti derivanti da installazione errata, configurazione errata dei parametri, specifiche del motore non corrispondenti o danni fisici dopo la consegna non sono coperti dalla garanzia.

Domande frequenti

D1: Che tipo di macchina utilizza tipicamente l'A06B-6127-H106?

Questo azionamento si trova più comunemente su centri di lavoro CNC di grande formato, alesatrici orizzontali pesanti, grandi celle di tornitura e sistemi di produzione con carichi d'asse elevati costruiti attorno ai controller CNC FANUC 30i o 31i. La corrente nominale continua di 58A / picco di 180A è adatta a servomotori che azionano assi con significativa inerzia meccanica o elevata resistenza al taglio — situazioni in cui un azionamento con corrente nominale inferiore si guasterebbe sotto richieste di carico di picco o funzionerebbe troppo vicino al suo limite continuo per fornire un margine termico adeguato. L'ingresso da 400V lo colloca anche saldamente in impianti industriali standard europei e ad alta specifica piuttosto che in ambienti di officina standard da 200V.

D2: L'azionamento è elencato come discontinuato — viene ancora prodotto da qualche parte?

 No. FANUC ha interrotto la produzione dell'A06B-6127-H106 e della serie 6127 più ampia. Ciò che rimane sul mercato è una combinazione di unità genuine di nuovo stock (NOS) detenute dai distributori, unità usate in surplus recuperate da revisioni di macchine e unità riparate/di scambio. Nessuna di queste proviene dalla produzione attuale. La piattaforma successiva per le nuove installazioni è la serie A06B-6290, ma questa è applicabile solo alle macchine in fase di riattrezzaggio o aggiornamento — per una macchina attualmente in funzione con un 6127-H106 in un ambiente 30i/31i, la sostituzione diretta è ancora un H106.

D3: L'A06B-6127-H106 può essere utilizzato con un alimentatore da 480V, o è strettamente un'unità da 400V?

 La specifica per l'ingresso di alimentazione principale copre da 400V CA a 480V CA trifase con una deviazione consentita del –15% a +10%. Ciò significa che l'azionamento è tecnicamente compatibile con alimentazioni in quell'intervallo — sistemi da 400V standard in Europa e parti dell'Asia, così come alimentazioni da 480V comunemente trovate negli impianti industriali nordamericani. La tensione del circuito di controllo è fornita separatamente a 200–240V monofase, che copre anche gli standard monofase da 200V e 240V. Prima di collegare qualsiasi alimentazione, verificare che sia la tensione principale che quella di controllo corrispondano alle specifiche e rientrino nella banda di tolleranza indicata.

D4: La mia macchina mostra un allarme servo sull'asse che utilizza questo amplificatore. Come posso determinare se l'H106 stesso è difettoso prima di ordinare una sostituzione?

La diagnosi sistematica è importante qui, in particolare dato il costo di questo azionamento. Iniziare verificando se il CNC riporta l'allarme come un guasto hardware sull'asse specifico (sovracorrente dell'amplificatore, guasto IPM o perdita di comunicazione su quell'asse FSSB) rispetto a un errore del motore o dell'encoder. Se l'allarme è un guasto IPM o di transistor di uscita, l'amplificatore è la causa più probabile. Tuttavia, ispezionare anche i cavi di alimentazione del motore per danni all'isolamento o cortocircuiti — un guasto degli avvolgimenti del motore può distruggere un nuovo amplificatore se installato senza prima controllare il carico. Misurare la resistenza degli avvolgimenti del motore e la resistenza di isolamento verso terra (idealmente >1MΩ a 500V CC) prima di montare un azionamento sostitutivo. Se il CNC riporta un errore di comunicazione FSSB specificamente per questo asse, controllare la connessione del cavo in fibra ottica tra il CNC e l'amplificatore prima di concludere che l'azionamento sia difettoso.

D5: È necessario ricaricare i parametri servo quando si installa un H106 sostitutivo?

 Nella maggior parte dei casi, sì. Quando si sostituisce un modulo amplificatore in un sistema 30i/31i, il CNC deve riconoscere il nuovo azionamento sul bus FSSB e confermare l'assegnazione dell'asse. Se la macchina utilizza un encoder di posizione assoluta, la posizione di riferimento assoluta andrà tipicamente persa e dovrà essere ristabilita dopo il montaggio e l'alimentazione dell'azionamento. I parametri di tuning servo memorizzati nel CNC (non nell'azionamento stesso) sono generalmente conservati — risiedono nella memoria non volatile del CNC — ma si raccomanda vivamente di eseguire il backup del file dei parametri del CNC prima di qualsiasi sostituzione hardware. In alcune configurazioni, potrebbe essere necessario confermare o reinserire parametri di inizializzazione specifici dell'azionamento. Fare riferimento alla documentazione di manutenzione del costruttore della macchina o al manuale FANUC B-65282 per la procedura specifica applicabile alla generazione del vostro controllo.
