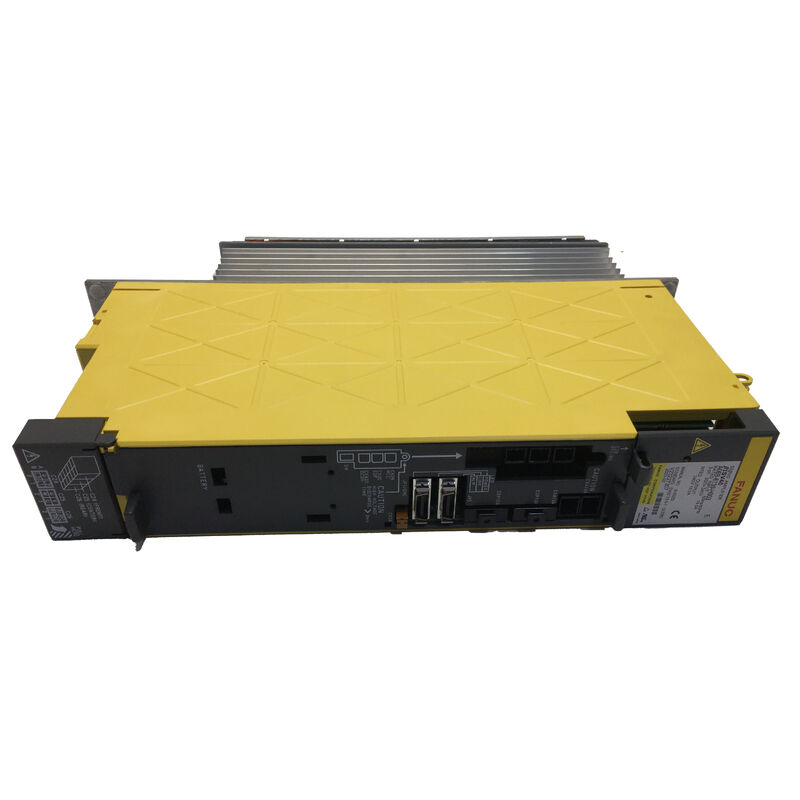

FANUC A06B-6130-H003 Amplificatore Servo AC — Beta i SVM1-40i con interfaccia in fibra ottica FSSB

La FANUC A06B-6130-H003 occupa un posto specifico e importante nella storia degli amplificatori servo FANUC. Designato ufficialmente come SVM1-40i (biSV-40), è stato il primo della serie di unità servo beta i di FANUC — un prodotto di riferimento che ha stabilito l'architettura compatta e autonoma dell'amplificatore beta su cui i costruttori di macchine utensili facevano affidamento per applicazioni su assi piccoli in centri di lavoro CNC, macchine tornitrici e robot industriali.

Decenni dopo, quelle macchine sono ancora in funzione. E quando questo amplificatore si guasta, trovare rapidamente un ricambio originale è ciò che conta di più.

Abbiamo in magazzino l'A06B-6130-H003 in condizioni nuove e usate (ispezionate), pronto per la spedizione in tutto il mondo entro 0–3 giorni lavorativi.

Un Design Pionieristico: La Prima Unità Beta i

Comprendere cosa rende la serie 6130 eccezionale inizia riconoscendo cosa c'era di nuovo al momento del lancio. L'A06B-6130-H003 ha introdotto diversi principi di progettazione che hanno definito la piattaforma beta i:

Alimentatore integrato autonomo. A differenza della serie modulare alpha, che richiede un modulo di alimentazione separato condiviso tra più assi di azionamento, il biSV-40 dispone del proprio stadio di potenza interno. Questa indipendenza significa che l'unità può essere installata in qualsiasi punto della macchina — vicino all'asse che aziona — senza dover tornare a un modulo di alimentazione centralizzato. Per i costruttori di macchine utensili, questa libertà ha aperto la strada a design meccanici più puliti, specialmente su assi come i cambi utensile automatici (ATC), le torrette e le tavole rotanti che si trovano lontano dal quadro di comando principale.

Comunicazione in fibra ottica FSSB. Il 6130-H003 si collega al controller CNC tramite l'interfaccia in fibra ottica FSSB (Fanuc Serial Servo Bus) ad alta velocità di FANUC. La trasmissione in fibra ottica è intrinsecamente immune alle interferenze elettromagnetiche — fondamentale in ambienti macchina elettricamente rumorosi — e fornisce il feedback di posizione a bassa latenza richiesto per una chiusura stretta del loop servo. Questo è lo stesso backbone di comunicazione utilizzato nella serie alpha, conferendo alla beta i le prestazioni di precisione di un sistema servo su larga scala in un pacchetto più compatto.

Specifiche Tecniche

L'inventario su questo modello si muove — contattateci per confermare la disponibilità prima di ordinare.

All'interno dell'Unità: Cosa Riceverete

L'A06B-6130-H003 contiene tre assemblaggi interni principali: un modulo di potenza a transistor da 50A, una scheda di cablaggio (A16B-3200-0512) e una scheda di controllo/interfaccia (A20B-2101-005x). Queste schede non sono disponibili separatamente — l'unità viene spedita e riparata come un assemblaggio integrato.

I componenti di ricambio disponibili in modo indipendente includono transistor di ricambio, fusibili interni e la ventola di raffreddamento dell'azionamento. Per gli acquirenti che considerano la pianificazione della manutenzione a lungo termine, avere un'unità amplificatore funzionante a scaffale — insieme ai pezzi di ricambio consumabili — è l'approccio più pratico per minimizzare i futuri tempi di inattività sulle macchine che utilizzano questo azionamento.

L'unità include anche un rilevamento della corrente di dispersione integrato e una funzione di uscita di allarme, fornendo capacità di preavviso che aiuta i team di manutenzione a identificare guasti a valle del motore o del cavo prima che degenerino in danni più estesi.

Come il 6130 si confronta con altri azionamenti della serie Beta

Gli acquirenti che cercano un amplificatore della serie beta a volte incontrano diverse varianti del 6130 e numeri di serie adiacenti. Un rapido orientamento:

All'interno della serie 6130, l'H003 è la variante di uscita intermedia della linea beta i di prima generazione. L'H002 (biSV-20) opera a corrente di uscita inferiore per motori più piccoli, mentre l'H004 gestisce una gamma di corrente più elevata. Questi non sono intercambiabili — abbinare sempre il numero di articolo completo.

La serie 6132 (come l'H003 e l'H004) rappresenta una linea di amplificatori beta di generazione successiva. La serie 6132 include varianti FSSB e I/O Link, mentre la serie 6130 è esclusivamente FSSB. Se la documentazione della vostra macchina specifica un A06B-6130-H003, un'unità della serie 6132 non è un sostituto valido.

Ordini, Pagamenti e Spedizione

Spedizione in tutto il mondo tramite DHL e FedEx. La maggior parte degli ordini lascia la nostra struttura entro 0-3 giorni lavorativi dal pagamento confermato. Ordini multi-articolo qualificano per la spedizione combinata.

Opzioni di pagamento:

• Bonifico Bancario (T/T) — accettato per tutti i valori d'ordine
• PayPal — per ordini fino a $500
• Western Union — accettato per tutti i valori d'ordine

I dazi doganali e le tasse di importazione a destinazione sono a carico dell'acquirente. Necessitate di una stima dei costi di spedizione? Contattateci prima di ordinare e confermeremo i dettagli per il vostro paese.

Garanzia e Resi

I resi sono accettati quando un'unità arriva danneggiata, incompleta o non conforme alla descrizione — o si rivela non funzionante entro 4 giorni dalla ricezione. Gli articoli devono essere nelle condizioni originali con l'etichetta di garanzia intatta. I costi di spedizione per il reso sono a carico dell'acquirente.

I guasti causati da installazione errata, configurazione motore non corrispondente o danni fisici post-consegna sono esclusi dalla copertura della garanzia. Se non siete sicuri che questa sia l'unità giusta per la vostra macchina, contattateci prima di ordinare.

Domande Frequenti

D1: Il 6130-H003 e il 6132-H003 sembrano simili — posso usarne uno al posto dell'altro?

No. Nonostante alcune somiglianze visive e l'appartenenza alla famiglia servo beta, le serie 6130 e 6132 non sono intercambiabili. La differenza più significativa è l'interfaccia di controllo: il 6130-H003 utilizza FSSB (serial bus servo in fibra ottica), mentre il 6132-H003 utilizza I/O Link tramite PMM. Le configurazioni dei connettori, il firmware interno e i protocolli di comunicazione sono diversi. Sostituire un'unità 6132 in una macchina progettata per un 6130 comporterà un errore di comunicazione tra l'azionamento e il CNC. Sostituire sempre con un numero di articolo esatto.

D2: La mia macchina utilizza l'A06B-6130-H003 su un ATC o una torretta — è un'applicazione tipica?

Sì, molto tipica. Il design dell'alimentatore autonomo del biSV-40 è stato specificamente pensato per offrire ai costruttori di macchine utensili flessibilità nel posizionare gli azionamenti fisicamente vicini agli assi remoti. I cambi utensile automatici, gli indicizzatori di torretta e i meccanismi di pallet sono esattamente il tipo di applicazioni per cui questa unità è stata progettata — assi che si trovano meccanicamente lontani dal quadro servo principale ma che necessitano comunque della precisione del controllo ad anello chiuso basato su FSSB. Il cavo in fibra ottica che si collega al CNC può percorrere distanze maggiori rispetto al feedback servo basato su rame senza degradazione del segnale, il che si adatta bene a questi posizionamenti remoti.

D3: Con quali controller CNC FANUC è compatibile l'A06B-6130-H003?

Il biSV-40 è stato progettato principalmente per l'uso con i controller CNC FANUC serie 0i-C e 0i-D, nonché con la serie 3x-i. La compatibilità dipende in ultima analisi dalla configurazione del software e dall'assegnazione degli assi all'interno del CNC specifico. Per uno scenario di sostituzione diretta — in cui l'unità originale sulla vostra macchina era un A06B-6130-H003 — la sostituzione sarà per definizione compatibile con lo stesso controller. Se state integrando questo amplificatore in una macchina o configurazione di controller diversa, verificate la mappatura degli assi FSSB con la documentazione del vostro sistema.

D4: Quali sono i sintomi di guasto più comuni che indicano che l'A06B-6130-H003 si è guastato?

Le presentazioni di guasto più frequenti includono: allarme servo dell'asse sul CNC senza movimento del motore, il LED dell'amplificatore che mostra una condizione di allarme senza un guasto corrispondente nel motore o nel cavo, perdita di comunicazione FSSB sull'asse interessato e prove visibili di fusibili bruciati o transistor surriscaldati all'ispezione. Il biSV-40 utilizza un display di allarme a LED — a differenza di alcuni azionamenti con display numerici — quindi è tipicamente necessario incrociare il pattern del LED con la cronologia degli allarmi del CNC per distinguere i guasti dell'azionamento dai guasti del motore o del feedback. Se il CNC segnala un allarme hardware specificamente associato a questo asse, e gli avvolgimenti del motore risultano normali, l'amplificatore è solitamente la causa probabile.

D5: Vale la pena tenere a magazzino un'unità di ricambio A06B-6130-H003, o è meglio procurarsela quando necessario?

Per le strutture che utilizzano macchine in cui questo amplificatore si trova su un asse critico per la produzione, tenere a disposizione almeno un ricambio è generalmente un investimento valido. La serie 6130 è un azionamento di vecchia generazione e, sebbene la disponibilità sia presente, i tempi di consegna possono essere imprevedibili — in particolare per le unità nuove. Il costo di un singolo giorno di fermo produzione in attesa di un ricambio supera tipicamente il costo del ricambio stesso molte volte. Se la vostra macchina opera su un secondo o terzo turno, o se questo asse è sul percorso critico del vostro flusso produttivo, consigliamo di considerare un'unità di ricambio come un bene di manutenzione piuttosto che un acquisto reattivo.
