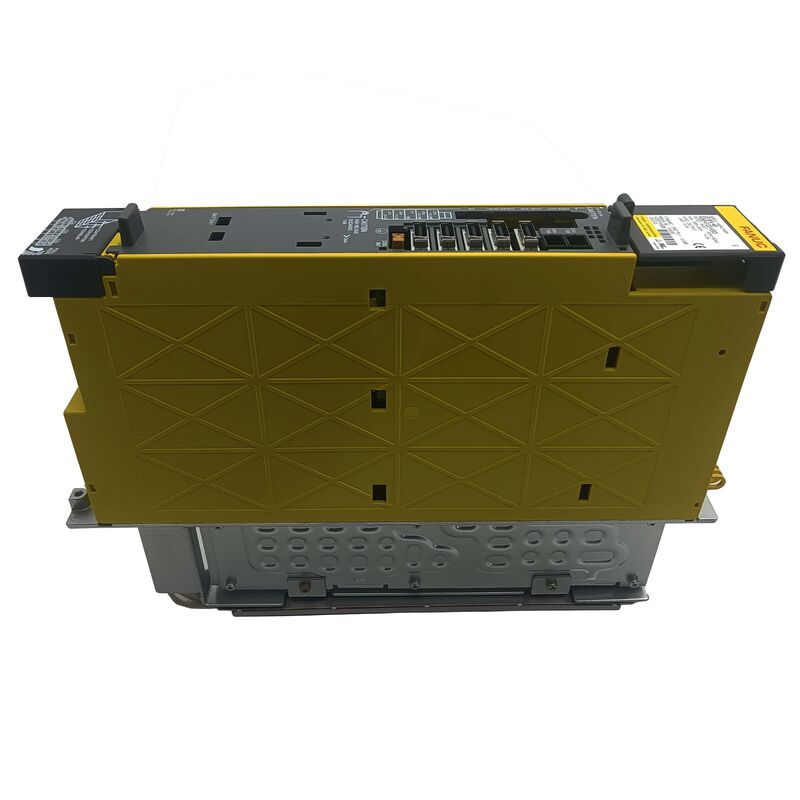

A06B-6132-H003 FANUC AC Servo Amplificatore Unità

FANUC A06B-6132-H003 | Beta i biSV-40 Amplificatore Servo Monasse — Interfaccia I/O Link / PSU Integrata / 13.6A

Perché I/O Link invece di FSSB

La maggior parte degli amplificatori servo FANUC — sia della serie Alpha che Beta — comunicano con il CNC tramite FSSB (FANUC Serial Servo Bus). L'A06B-6132-H003 è diverso. Si collega al CNC tramite l'interfaccia I/O Link, instradata tramite il PMM (Power Motion Manager) o un master I/O Link compatibile.

Questa distinzione è importante in pratica. FSSB richiede cablaggi in fibra ottica ad alta velocità instradati dall'amplificatore al modulo servo del CNC. I/O Link utilizza la stessa infrastruttura di cablaggio della rete I/O della macchina — molto meno esigente in termini di instradamento dei cavi e distanza. Questo è il motivo per cui il biSV-40 è stato progettato specificamente per assi servo ausiliari e remoti: cambiatori di pallet, azionamenti di magazzini utensili, attuatori di porte e tavole rotanti fisicamente distanti dal quadro di comando principale. Posizionare questo amplificatore vicino al meccanismo che aziona elimina la necessità di instradare cavi del bus servo ad alta velocità attraverso la macchina.

L'architettura I/O Link significa anche che l'A06B-6132-H003 può interfacciarsi con PLC compatibili e controllori robot che supportano la funzionalità master I/O Link — non solo sistemi CNC FANUC.

Punti critici di installazione

I parametri devono essere caricati. A differenza di alcuni azionamenti, il biSV-40 richiede che i parametri servo vengano caricati dal controller CNC prima di funzionare. Un'unità sostitutiva fornita vuota non funzionerà subito. Avere a disposizione il backup dei parametri della macchina prima di iniziare la sostituzione.

L'indirizzamento dei nodi è obbligatorio. Ogni biSV-40 sulla rete I/O Link richiede un indirizzo nodo univoco. Impostare l'indirizzo dell'unità sostitutiva in modo che corrisponda a quanto previsto dalla configurazione del CNC — un indirizzamento errato produce errori di comunicazione tra l'azionamento e il CNC.

L'abbinamento del motore è critico. L'H003 è classificato per 13.6A. Questa è una variante a bassa potenza — accoppiarlo con un motore la cui corrente nominale supera questo limite causa guasti da sovracorrente o un guasto prematuro dell'azionamento. Verificare la corrente nominale del motore prima di ordinare.

H003 All'interno della famiglia 6132

Questi non sono intercambiabili. Abbinare sempre esattamente il numero di parte originale.

Specifiche chiave

FAQ

D1: Perché questo azionamento utilizza I/O Link invece di FSSB come gli altri assi servo?

Per progettazione. Il biSV-40 è stato costruito per assi ausiliari e remoti dove la posizione dell'azionamento vicino al meccanismo è meccanicamente conveniente. I/O Link utilizza l'infrastruttura di cablaggio I/O esistente della macchina, che ha requisiti di instradamento dei cavi molto meno esigenti rispetto a FSSB. Questo lo rende pratico per cambiatori di pallet, magazzini utensili e tavole rotanti posizionati lontano dal quadro di comando principale.

D2: Devo eseguire il backup dei parametri prima di sostituire un A06B-6132-H003 guasto?

Sì. I parametri servo — valori di tuning dell'asse, impostazioni del tipo di motore, indirizzo nodo I/O Link — sono memorizzati nel controller CNC, non nell'amplificatore. Un backup confermato prima della sostituzione previene qualsiasi rischio di perdita di dati e accelera la riattivazione. Eseguire la funzione di backup dei parametri del controller prima di iniziare la sostituzione.

D3: Cosa controllare prima di sostituire l'amplificatore quando mostra un allarme I/O Link?

Controllare i collegamenti del cavo I/O Link sia all'amplificatore che al master, e verificare che il motore non sia in corto circuito o bloccato meccanicamente — entrambi possono attivare gli stessi allarmi dell'azionamento di un guasto dell'amplificatore. Leggere il codice di allarme dal display dell'amplificatore e cercarlo nel riferimento allarmi FANUC prima di ordinare una sostituzione. Il guasto potrebbe essere nel motore o nel cavo, non nell'azionamento.

D4: L'A06B-6132-H003 può connettersi a sistemi di automazione non FANUC?

In linea di principio sì — I/O Link è supportato da alcuni PLC e controllori robot non FANUC. In pratica, la stragrande maggioranza delle unità biSV-40 viene utilizzata in ambienti CNC FANUC. Verificare la compatibilità del protocollo I/O Link con la documentazione specifica del sistema non FANUC prima di impegnarsi.

D5: H003 era la variante nella nostra macchina ma è elencato come dismesso. È ancora disponibile?

La serie Beta i 6132 rimane attiva nel mercato secondario poiché un gran numero di macchine con assi ausiliari biSV-40 sono ancora in funzione. Sia le unità nuove in eccesso che quelle usate ispezionate circolano attraverso canali specializzati di parti FANUC. Confermare specificamente l'H003 — H002 e H004 non sono sostituti diretti.
