| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-0032-B577 |
Numero della parte:A06B-0032-B577
Serie:Servomotore BETA CA
Modello:B2 / 3000
Condizione:Nuovo / rinnovato / disponibile per lo scambio
IlFanuc A06B-0032-B577è un servomotore a corrente alternata compatto della serie BETA ¥ modello B2/3000 ¥ appositamente progettato per le esigenze di azionamento dell'asse più leggero delle piccole macchine utensili CNC.e indicato a 0.5 kW di potenza continua, questo è un motore che conosce la sua corsia.
Non è mai stato progettato per spingere sedie pesanti o resistere a forze di taglio aggressive.e apparecchiature CNC dedicate a un solo scopo, per i quali i carichi meccanici sono modesti, lo spazio di installazione è ristretto e l'asse deve svolgere il suo lavoro in modo affidabile, turno dopo turno.

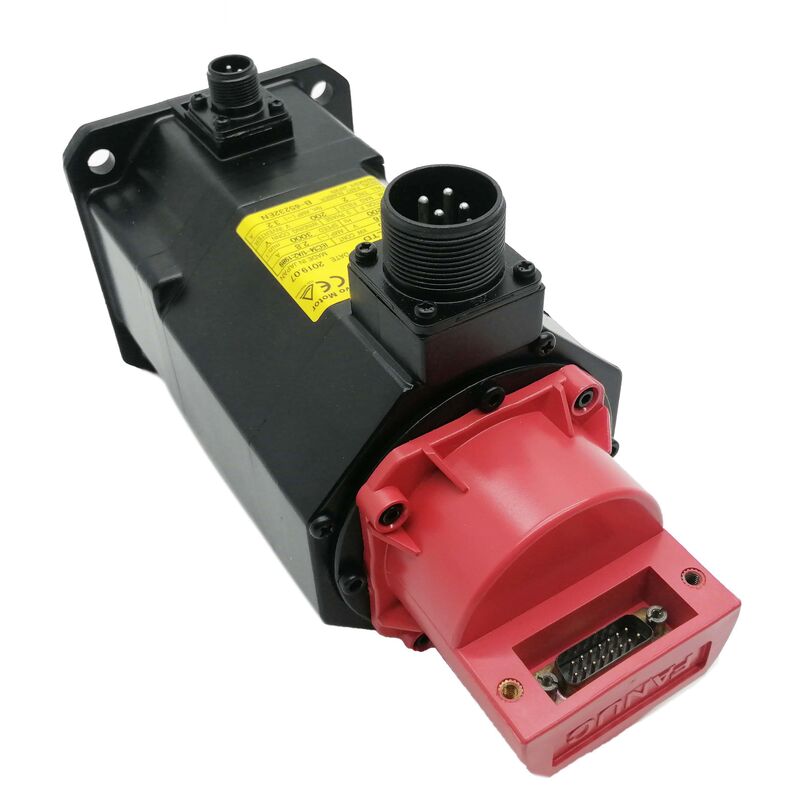

Il tappo rosso è il segnale visivo di questa generazione BETA e due caratteristiche distinguono l'A06B-0032-B577 dalle altre varianti B2/3000: un albero di uscita conico e sigilli di olio standard.
Entrambi sono specifici per particolari configurazioni di trasmissione e ambienti operativi, e entrambi contano quando si specifica o si acquista un sostituto.Se uno dei due si sbaglia, significa che c'è un disallineamento meccanico che ritarda l'installazione piuttosto che risolvere il difetto originale..
| Parametro | Valore |
|---|---|
| Potenza di uscita | 0.5 kW |
| Fornitura | 3 fasi, 176 V |
| Frequenza nominale | 200 Hz |
| Velocità massima | 3,000 RPM |
| Tipo di albero | Fuoco conico |
| Dichiarazione | Sigilli per olio standard |
| Serie | BETA |
| Modello | B2 / 3000 |
| Cappottole terminale | Rosso (generazione BETA) |
| Applicazione | Azionamento dell'asse CNC |
Nella fornitura di motori industriali si tende a trattare il "piccolo" come un compromesso. Fanuc engineered the BETA series specifically for machine tool applications where the axis loads fall below what the ALPHA family was sized for — and where fitting an oversized motor creates its own problems: eccesso di inerzia, maggiori esigenze di accoppiamento, più corrente di trazione di quella che il modulo amplificatore deve fornire e un motore che funziona ben al di sotto della sua capacità termica.
La potenza di 0,5 kW a 3.000 giri/minato si adatta agli azionamenti a vite a sfera, ai meccanismi di posizionamento e agli assi di alimentazione leggeri presenti sulle piattaforme CNC compatte.il servo amplificatore genera le condizioni di azionamento di cui il motore ha bisogno per raggiungere la sua gamma di velocità completa in modo pulito.
Questo viene gestito interamente all'interno del sistema di azionamento
La designazione B2 si trova all'estremità più leggera della gerarchia della coppia BETA. Per la classe di macchina a cui è stato montato questo motore, questo è esattamente corretto.attira meno corrente, e in genere sopravvive a un'unità di grandi dimensioni che fa lo stesso lavoro.
L'albero conico è la caratteristica meccanica che definisce l'A06B-0032-B577, ed è la caratteristica più probabile di catturare un ordine di sostituzione non informato.
A differenza di un albero rettilineo, un albero conico utilizza un profilo conico a terra di precisione per creare un'interferenza ad alto attrito autocentrante adatta al componente di accoppiamento.azionatori di accoppiamento, ed elementi di propulsione progettati per questo sedile di tipo aale in modo concentrico senza basarsi esclusivamente su chiavi o colletti di fissaggio,e possono essere rimossi e reinstallati in modo pulito quando l'impegno conipero è rotto correttamente.
Nelle applicazioni di posizionamento a fusione e di precisione in cui la concentricità e il minimo dislivello dell'albero sono critici, l'albero conico è una scelta di ingegneria deliberata piuttosto che una variante di convenienza.Le macchine progettate attorno a questo tipo di albero avranno componenti con pulegge, nodi di accoppiamento, adattatori in stile colletto
L'installazione di un motore a albero rettilineo in tale posizione richiede la sostituzione di tali componenti, il che trasforma uno scambio di motore in un lavoro significativamente più grande.Verificare sempre il tipo di albero sul motore installato prima di ordinare uno di sostituzione.
I sigilli standard per l'olio montati sull'A06B-0032-B577 proteggono le cavità dei cuscinetti del motore e i componenti interni dalla contaminazione dell'aria, dalla nebbia del liquido refrigerante,e particolato fine che sono di routine in ambienti di lavorazione CNC.
Su un motore così compatto, la contaminazione del cuscinetto è una delle principali cause di guasto prematuro ∙ le cavità del cuscinetto sono piccole,e anche una modesta penetrazione di abrasivo o liquido di raffreddamento fine rompe la lubrificazione rapidamente.
Le guarnizioni di olio standard coprono le condizioni di funzionamento delle piccole macchine utensili per le quali è stato progettato questo motore.Non sono indicati per l'esposizione ai getti di liquido di raffreddamento ad alta pressione o per l'immersione continua..
per l'ambiente di installazione tipico di un tornio o di una macchina da perforazione CNC compatta,la specifica del sigillo dell'olio è appropriata e si è dimostrata adeguata nel corso della lunga storia di servizio del B2/3000 in queste applicazioni;.
Un sigillo di alluminio indurito, crepato o usurpato è un elemento di manutenzione semplice quando il motore è fuori dalla macchina.E affrontarlo durante una ristrutturazione previene il tipo di contaminazione a cuscinetto lento che accorcia la vita motoria senza manifestarsi con alcun sintomo immediato evidente.
The A06B-0032-B577 is compatible with Fanuc BETA series servo amplifier modules and integrates with the Fanuc CNC control platforms that were paired with BETA series motors during this generation's production run — including Series 0, 0i, e relativi comandi utilizzati sulle macchine utensili più piccole dove la B2/3000 era una scelta standard di azionamento dell'asse.
I parametri del servoamplificatore devono essere configurati con il codice corretto del tipo di motore per il B2/3000 prima della messa in funzione dell'asse.i requisiti per il modulo di amplificazione sono leggeri, ma il parametro del tipo di motore deve ancora riflettere il motore effettivamente installato.
Lasciare impostati i parametri per un motore diverso produce un comportamento di ciclo di velocità che va da una risposta leggermente lenta a una totale instabilità,a seconda della distanza tra l'impostazione e la specifica B2/3000.
L'A06B-0032-B577 è disponibile sul mercato dei servomotori rinnovati e in eccedenza.L'albero conico merita particolare attenzione , punteggio, o qualsiasi prova che il componente di accoppiamento è stato rimosso in modo errato (in genere martellando piuttosto che utilizzando un corretto interruttore conico).
L'affaticamento della conia compromette l'adattamento delle interferenze con la puleggia di accoppiamento o il nodo di accoppiamento e può produrre un deflusso che si manifesta come vibrazione o errore di posizionamento dell'asse dopo l'installazione.
Controllare se le guarnizioni dell'olio non si sono indurite e non si sono rotte al labbro un risultato comune sui motori che sono stati conservati per lunghi periodi.
Misurare la resistenza di avvolgimento in tre fasi per l'equilibrio e verificare la resistenza dell'isolamento alla terra.
Il connettore dell'encoder e l'uscita del cavo devono essere puliti e indenni.Una prova di banco che include una corsa senza carico fino alla velocità nominale è lo standard di verifica corretto per qualsiasi unità che rientra in una macchina di produzione.
D1: Perché questo motore ha un albero affusolato anziché un albero retto?
L'albero affusolato fornisce un autocentramento,ad alta interferenza di attrito adatta a pulee di accoppiamento e nodi di accoppiamento che le pinze a asse rettilineo non possono sempre eguagliare in termini di concentricità e affidabilità di tenuta.
È utilizzato in applicazioni in cui il deflusso dell'albero deve essere ridotto al minimo e in cui il componente di azionamento deve essere rimovibile e reinstallabile con impegno prevedibile.Le macchine costruite attorno a questo tipo di albero hanno componenti forati alla conica corrispondente, motivo per cui la verifica del tipo di albero prima di ordinare una sostituzione è essenziale.
D2: Con quali comandi e azionamenti CNC è compatibile l'A06B-0032-B577?
Il motore B2/3000 BETA è progettato per l'uso con i moduli servoamplificatori della serie Fanuc BETA ed è compatibile con le piattaforme di controllo CNC Fanuc tra cui la serie 0, 0i,con una lunghezza massima non superiore a 50 mm.
Il parametro del tipo di servomotore deve essere impostato correttamente per la specifica B2/3000 prima dell'azionamento dell'asse.confermare la compatibilità dell'amplificatore prima dell'installazione in particolare se la macchina ha avuto un aggiornamento del controllo o dell'azionamento dalla costruzione originale.
D3: Che cosa significa "sigilli di olio standard" rispetto alla protezione motore IP?
Le guarnizioni ad olio standard proteggono le cavità del cuscinetto dalla contaminazione dell'aria, dalla nebbia del liquido di raffreddamento e dall'ingresso di particelle fini in condizioni normali di ambiente di lavorazione.Non sono la stessa cosa di un alloggiamento sigillato del motore con classificazione formale IP65 o IP67., che fornisce una protezione documentata contro i getti d'acqua diretti o l'immersione temporanea.
Per le piccole applicazioni di macchine utensili per le quali questo motore è stato progettato, sono adeguate le tenute standard dell'olio.deve essere presa in considerazione una schermatura aggiuntiva o una variante del motore con una capacità di ingressione superiore.
D4: 0,5 kW di potenza sono sufficienti per un azionamento CNC?
Per la classe delle macchine, questo motore è stato progettato per torni CNC compatti, piccole macchine per la perforazione e il tappaggio e attrezzature CNC dedicate a un solo scopo con carichi meccanici leggeri 0.5 kW sono adeguatamente specificatiNon un compromesso.
Un motore di dimensioni corrette per il carico dell'asse funziona in modo più efficiente e con un migliore spazio termico rispetto a un motore di grandi dimensioni che svolge lo stesso compito.viaggi più lunghi, o requisiti di traversatura più veloci, la dimensione di telaio successiva nella serie BETA o ALPHA sarebbe la specifica corretta da valutare.
D5: Come ispezionare un A06B-0032-B577 usato prima di reinstallare?
Iniziare con la superficie affusolata dell'albero per verificare l'esistenza di fretture, scorrimento o danni da impatto dovuti a una rimozione impropria.Questi difetti compromettono l'adattamento delle interferenze con il componente di accoppiamento e sono difficili da correggere senza un'elaborazione specializzataControllare se i sigilli dell'olio non si sono induriti o si sono rotti al labbro.
Misurare la resistenza di avvolgimento in tre fasi per garantire l'equilibrio tra tutte le fasi e verificare la resistenza dell'isolamento alla terra.
Per qualsiasi motore con una storia di servizio incerta, il motore deve essere controllato per verificare se il motore è stato utilizzato in modo adeguato.un banco senza carico fino a 3,000 RPM con verifica del segnale dell'encoder è lo standard corretto prima di riportarlo in servizio.
