Servomotore industriale
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-0075-B203 |

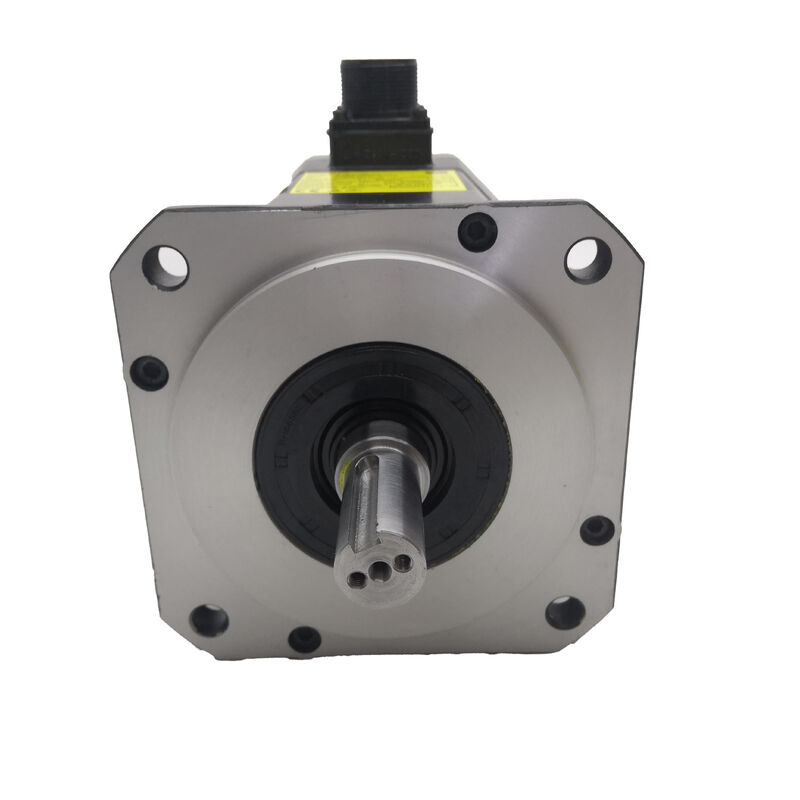

Codice Articolo: A06B-0075-B203
Serie: Motore Servo AC Beta iS (BiS)
Modello: BiS 8 / 3000
Condizione: Nuovo / Ricondizionato / Scambio Disponibile
Il Fanuc A06B-0075-B203 è un motore servo AC compatto e ad alta velocità della serie Beta iS di Fanuc — il BiS 8/3000, un motore a telaio leggero costruito per applicazioni di assi CNC dove sono importanti il posizionamento di precisione, la risposta dinamica rapida e un ingombro fisico ridotto.
Producendo 1.2 kW in continuo con una coppia di stallo di 7 Nm e una velocità massima di 3.000 RPM, questo è un motore calibrato per la fascia più leggera dello spettro di azionamento degli assi — assi secondari, azionamenti di posizionamento di sottoassi e il tipo di funzioni ausiliarie CNC in cui un servo compatto e ben integrato svolge il suo lavoro in modo silenzioso e affidabile per una lunga vita utile.
La famiglia BiS è stata la risposta pratica di Fanuc a una reale domanda del settore: come fornire ai costruttori di macchine utensili un motore servo moderno e digitalmente integrato che funzioni in modo coerente senza i costi aggiuntivi della serie Alpha iS per ogni asse della macchina?
Per gli assi a carico più leggero dove la coppia e la gamma di velocità del BiS 8/3000 sono adatte, la risposta è semplice. Questo motore ha trovato impiego su una vasta gamma di torni CNC, piccole fresatrici verticali e macchine di produzione multi-asse dove le esigenze di azionamento sono ben definite e lo spazio di installazione disponibile è limitato.
| Parametro | Valore |
|---|---|
| Potenza di Uscita | 1.2 kW (continuo) |
| Coppia di Stallo | 7 Nm |
| Tensione Nominale | 153 V |
| Corrente Nominale | 4.9 A |
| Alimentazione | 200 – 230 VAC, 50/60 Hz |
| Frequenza Nominale | 133 Hz |
| Velocità Massima | 3.000 RPM |
| Fasi | 3 Fasi |
| Serie | Beta iS (BiS) |
| Modello | BiS 8 / 3000 |
L'8 nella designazione del modello BiS 8/3000 colloca questo motore nella fascia più leggera della gamma di coppia Beta iS. Questa non è una limitazione — è una specifica. Un motore abbinato al suo carico funziona in modo più efficiente, genera meno calore e dura più a lungo di un'unità sovradimensionata che opera ben al di sotto della sua potenza nominale.
La coppia di stallo di 7 Nm e la potenza continua di 1.2 kW sono dimensionate correttamente per il passo della vite a ricircolo di sfere e i carichi inerziali tipici delle configurazioni di assi CNC compatti, e la velocità massima di 3.000 RPM offre una reale flessibilità sia per il posizionamento che per le esigenze di avanzamento di taglio.
A una frequenza nominale di 133 Hz, il sistema di azionamento genera le condizioni elettriche necessarie al motore per raggiungere il limite di 3.000 RPM con un'erogazione di coppia pulita.
Questa frequenza viene prodotta internamente dall'amplificatore servo dall'alimentazione di 200–230 VAC — la connessione di rete è la tensione industriale standard e l'azionamento gestisce la conversione di frequenza in modo trasparente.
La corrente nominale di 4.9 A è modesta rispetto alle dimensioni maggiori del telaio BiS, il che significa che i requisiti di corrente del modulo amplificatore sono di conseguenza leggeri — un punto pratico quando lo spazio del quadro di azionamento o l'infrastruttura elettrica sono una considerazione.
L'A06B-0075-B203 compare più frequentemente negli azionamenti degli assi più leggeri di piccoli torni CNC, fresatrici verticali compatte, foratrici a coordinate e attrezzature per elettroerosione a filo dove i carichi degli assi sono costanti e ben entro la potenza continua del motore.
Si trova anche su assi ausiliari di macchine più grandi — tavole rotanti a quarto asse, azionamenti Z del contromandrino o posizionamento del contropunta — dove la richiesta meccanica è leggera ma è ancora richiesto un controllo servo preciso.
Data l'ampia compatibilità della serie BiS con la gamma di amplificatori servo digitali Fanuc e con più generazioni di controlli CNC, questo motore si trova anche in progetti di retrofit dove un azionamento di asse più vecchio deve essere aggiornato agli standard attuali di feedback e azionamento senza una sostituzione completa del controllo.
Il BiS 8/3000 è una scelta pratica in questi scenari quando il carico dell'asse rientra nella gamma.
L'A06B-0075-B203 è compatibile con i moduli amplificatori servo digitali Fanuc serie Beta e si integra con un'ampia gamma di piattaforme di controllo CNC Fanuc — incluse le serie 0i-Mate, 0i, 16i, 18i e 21i.
L'amplificatore servo deve essere parametrizzato con il codice tipo motore corretto per il BiS 8/3000 prima che l'asse venga azionato sotto carico. Ottenere il parametro del tipo motore corretto è importante: un'impostazione errata produce un comportamento del loop di velocità che va da prestazioni leggermente degradate a instabilità completa, a seconda di quanto il parametro si discosta dalla specifica effettiva del motore.
Per le macchine che hanno subito aggiornamenti del controllo o dell'azionamento dalla costruzione originale, verificare che l'amplificatore servo esistente supporti l'interfaccia encoder della serie BiS. Le generazioni di azionamenti analogici precedenti potrebbero non essere direttamente compatibili e potrebbero richiedere una modifica dell'interfaccia insieme al motore.
Il suffisso B203 indica che questa variante utilizza l'encoder Fanuc serie BiA 128 — un encoder seriale con capacità assoluta che supporta feedback di posizione ad alta risoluzione.
A seconda della specifica configurazione di azionamento e controllo con cui è abbinato, questo encoder supporta sia modalità di feedback assolute che incrementali, conferendo a questo motore flessibilità su una gamma di generazioni di controllo Fanuc con diverse gestioni del feedback.
Come per tutte le sostituzioni di motori servo, la specifica dell'encoder sull'unità di ricambio deve corrispondere all'originale. L'installazione di un motore con un tipo di encoder diverso — anche all'interno della stessa classe di telaio BiS — può influire sul comportamento di mantenimento della posizione assoluta, sulle sequenze di homing e, in alcuni casi, sulla capacità dell'azionamento di riconoscere correttamente il motore all'avvio.
L'A06B-0075-B203 è attivamente scambiato nel mercato dei motori servo ricondizionati e in surplus. Quando si valuta un'unità usata, ispezionare attentamente il connettore dell'encoder — questo è statisticamente il punto di guasto più comune sui motori serie BiS con una lunga storia di servizio, e la corrosione dei pin del connettore o il danneggiamento del cavo all'uscita sono facili da trascurare visivamente ma causeranno errori di posizione intermittenti che sono frustranti da diagnosticare sulla macchina.
Misurare la resistenza degli avvolgimenti trifase per l'equilibrio, controllare la resistenza di isolamento verso terra e ruotare l'albero a mano per confermare le condizioni dei cuscinetti. Un'unità pulita, leggermente utilizzata e proveniente da una fonte affidabile dovrebbe superare bene tutti questi controlli e funzionare senza problemi su un banco di prova prima dell'installazione.
D1: Con quale azionamento servo e controllo CNC funziona l'A06B-0075-B203?
Questo motore è progettato per l'uso con moduli amplificatori servo digitali Fanuc serie Beta. È compatibile con le piattaforme di controllo CNC Fanuc, incluse le famiglie 0i-Mate, 0i, 16i, 18i e 21i. Prima della messa in servizio, il parametro del tipo motore dell'amplificatore servo deve essere impostato per corrispondere alla specifica del BiS 8/3000.
Un codice tipo motore errato è una delle cause più comuni di instabilità dell'asse dopo una sostituzione del motore e dovrebbe sempre essere verificato prima del primo movimento dell'asse.
D2: Cosa significa la cifra di coppia di stallo di 7 Nm per la selezione dell'asse?
La coppia di stallo è la coppia massima erogata dal motore a velocità zero — la forza di picco disponibile per l'accelerazione dell'asse da fermo e per mantenere la posizione contro un carico applicato. È distinta dalla coppia nominale continua, che riflette il limite termico per il funzionamento sostenuto.
Quando si seleziona un motore per un asse, la coppia di stallo è la cifra che determina se il motore può accelerare l'inerzia meccanica combinata dell'asse entro il tempo ciclo richiesto. Per gli assi per cui il BiS 8/3000 è una corrispondenza corretta, 7 Nm sono adeguati; per carichi più pesanti, dovrebbe essere valutato un motore BiS o Alpha iS di telaio più grande.
D3: 1.2 kW sono sufficienti per un asse di lavorazione CNC primario?
Dipende dalla macchina e dall'asse. Su torni CNC compatti e piccole fresatrici verticali dove la massa in movimento è leggera e le forze di taglio sono moderate, 1.2 kW sono pienamente appropriati per gli azionamenti degli assi X e Z primari.
Su macchine più grandi con slitte, tavole di lavoro più pesanti o requisiti di taglio aggressivi, sarebbe appropriata una specifica di motore con potenza maggiore. Abbinare il motore al carico effettivo dell'asse — non semplicemente utilizzare il motore più grande disponibile — è l'approccio ingegneristico corretto.
D4: Qual è la differenza tra l'A06B-0075-B203 e altre varianti della serie A06B-0075?
La famiglia A06B-0075 condivide lo stesso telaio motore BiS 8 e le specifiche di base tra le varianti. Il suffisso (B103, B203, B303, ecc.) indica tipicamente differenze nel tipo di encoder, configurazione del freno o specifica dell'albero.
La variante B203 utilizza un tipo di encoder specifico e non ha un freno integrato. Prima di incrociare con un altro suffisso, verificare che il tipo di encoder, la configurazione dell'albero e lo stato del freno corrispondano ai requisiti della macchina — le differenze funzionali tra le varianti di suffisso possono causare problemi di compatibilità se sostituite senza verifica.
D5: Quali passaggi di ispezione sono più importanti per un A06B-0075-B203 usato?
Dare priorità al connettore dell'encoder e all'uscita del cavo — la contaminazione o la corrosione qui sono la causa più comune di guasti del feedback di posizione sui motori serie BiS usati. Successivamente, misurare la resistenza degli avvolgimenti trifase per l'equilibrio tra tutte le fasi e controllare la resistenza di isolamento verso terra (un motore sano legge ben al di sopra di 1 MΩ).
Ruotare l'albero a mano per valutare le condizioni dei cuscinetti — ruvidità o trascinamento indicano usura dei cuscinetti. Per qualsiasi unità con una storia di servizio sconosciuta, un test completo su banco, inclusa la verifica del segnale dell'encoder e un funzionamento a vuoto fino a 3.000 RPM, è lo standard corretto prima di reinstallare in una macchina di produzione.
