Servomotore industriale
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-0085-B101 |
Numero della parte:A06B-0085-B101
Serie:Servomotore a corrente alternata Beta iS (BiS)
Modello:BiS 22 / 2000
Condizione:Nuovo / rinnovato / disponibile per lo scambio
IlFanuc A06B-0085-B101è un servomotore a corrente alternata della serie Beta iS di Fanuc, il modello BiS 22/2000, costruito per soddisfare le esigenze di coppia di fascia media di azionamento dell'asse delle macchine utensili CNC senza la massa o il costo di un motore a telaio più grande.
La generazione BiS (Beta intelligent Servo) rappresentava lo sforzo di Fanuc di portare l'integrazione di azionamenti digitali e una migliore tecnologia di feedback a una classe più ampia di macchine,compresi i centri di lavorazione più piccoli, torni e attrezzature di produzione dedicate in cui l'efficienza dei costi e la compatibilità degli azionamenti contano tanto quanto le prestazioni grezze.
Il numero 22 nella denominazione del modello indica la classe di coppia del motore 22 Nm mentre il 2000 segna il suo limite massimo di velocità.
Insieme, questi definiscono un motore ottimizzato per un lavoro su asse a bassa o media velocità: il tipo di controllo continuo della velocità di alimentazione e del posizionamento dell'asse da cui dipendono la maggior parte delle operazioni di taglio CNC.Questo è un motore che si guadagna il suo posto in officina grazie alla consistenza piuttosto che alle specifiche..
L'A06B-0085-B101 presenta un albero retto senza freno integrato, un profilo di montaggio pulito adatto a una gamma di configurazioni di asse della macchina,e compatibilità con i sistemi di servo-driving digitali Fanuc che supportano una parte significativa dell'attuale base installata globale CNC.
| Parametro | Valore |
|---|---|
| Serie | Beta iS (BiS) |
| Modello | BiS 22 / 2000 |
| Classe di coppia | 22 Nm |
| Velocità massima | 2,000 RPM |
| Prodotto | 2.5 kW |
| Torsione di stazionamento | 20 Nm |
| Input di fornitura | 200 VAC, 50/60 Hz |
| Tipo di albero | Fuoco rettilineo |
| Freno | Nessuna |
| Applicazione | Azionamento dell'asse CNC |
La famiglia BiS si trova sotto la serie Alpha iS nella gerarchia dei servomotori di Fanuc, ma questo posizionamento riguarda lo scopo di applicazione piuttosto che il compromesso ingegneristico.
I motori Beta iS sono stati sviluppati appositamente per macchine utensili in cui le esigenze degli assi sono ben definite, coerenti,e non richiedono la gamma di velocità estesa o la capacità di coppia di picco della serie Alpha. For these applications — which account for a large proportion of practical CNC machine tool production work — the BiS series delivers everything needed without the cost overhead of a larger motor class.
Il BiS 22/2000 in particolare occupa un punto di interesse utile: a 22 Nm di coppia e 2.000 giri al minuto, gestisce gli azionamenti degli assi X, Y e Z su centri di lavorazione verticali da compatti a medi,centri di tornitura, e macchine per la scrittura con prestazioni costanti.
La sua potenza di 2,5 kW e la coppia di 20 Nm sono ben abbinate alla trasmissione a sfera e lineare tipica di questa classe di macchine,fornendo una forza sufficiente per mantenere i tassi di alimentazione programmati sotto carichi di taglio realistici senza che l'amplificatore di azionamento caccia o limiti.
L'A06B-0085-B101 è una variante senza freni, a asse rettilineo.e la maggior parte delle configurazioni Z in cui l'asse non sopporta un carico di gravità non supportato.
L'impulso servo mantiene la posizione attiva quando l'asse è fermo e l'assenza di un circuito freno semplifica l'installazione, riduce la complessità del cablaggio,e elimina una categoria di indennità di mantenimento.

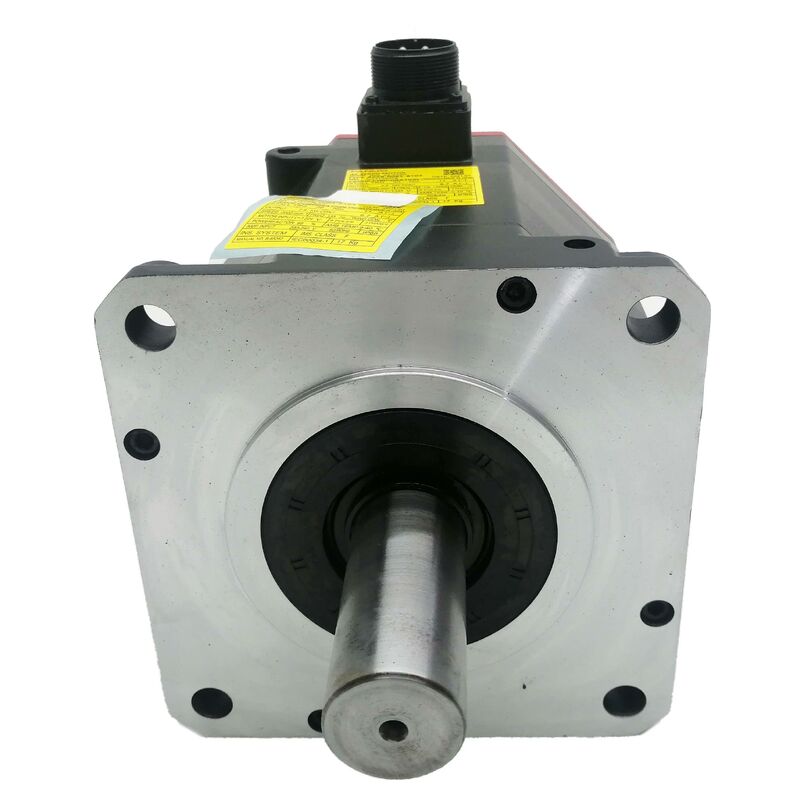

L'albero retto senza chiavetta funziona in modo pulito con il bello di precisione, la mascella e gli accoppiamenti a disco che sono di serie sui collegamenti dell'asse della vite a sfera CNC.
La trasmissione della coppia si basa sulla forza di fissaggio dell'accoppiamento sul diametro dell'albero, che è adeguata ai profili di carico che questo motore gestisce nelle sue applicazioni previste.Se l'installazione prevede una puleggia, a cingola o in qualsiasi sistema di accoppiamento soggetto a frequenti carichi d'urto o a continue inversioni ad alta coppia, si deve valutare invece una variante di albero a chiave.
Il motore della serie BiS è stato progettato per funzionare con i moduli servo amplificatori della serie Beta di Fanuc e si integra con le piattaforme di controllo CNC di Fanuc tra cui la serie 0i-Mate, 0i, 16i, 18i,e famiglie 21iQuesta ampia compatibilità riflette il mercato delle macchine utensili a cui la serie BiS era destinata la combinazione amplificatore Beta / motore BiS era un abbinamento standard su molte macchine OEM,e le sue caratteristiche di integrazione sono ben documentate.
I parametri dell'azionamento servo devono essere configurati con il codice corretto del tipo di motore per la specifica BiS 22/2000.
This is particularly important during replacement work — a drive left with parameter settings from a different motor model will either fault on motor type mismatch or produce velocity loop behaviour that degrades axis performance until correctedLa conferma dell'allineamento dei parametri prima del primo movimento dell'asse è un passaggio di messa in servizio standard che viene saltato sotto la pressione del tempo più spesso del dovuto.
La BiS 22/2000 è apparsa su un'ampia sezione trasversale di macchine utensili CNC costruite attorno ai sistemi di azionamento della serie Fanuc Beta.Torni CNC con capacità di utensili azionati, macchine per la perforazione e per il tapping, e centri di tornitura multiasse della classe piccola e media.
E'stato utilizzato anche in alcuni assi posizionatori robotici e applicazioni ausiliari di asse CNC in cui la sua classe di coppia e il soffitto di 2.000 giri al minuto erano una buona corrispondenza per l'arrangiamento dell'azionamento meccanico.
Poiché la Fanuc ha progettato la serie BiS per la produzione di macchine utensili di grandi volumi, il motore e i suoi componenti di azionamento corrispondenti sono ampiamente disponibili sul mercato delle macchine rinnovate e delle macchine in eccedenza.Questo è un vantaggio pratico per gli impianti che gestiscono macchine invecchiate ̇ le opzioni di sostituzione sono più accessibili rispetto ad alcune delle generazioni di motori più vecchie o più specializzate.
Quando si valuta un A06B-0085-B101 usato o rinnovato, si inizia con l'encoder e l'albero. Inspect the encoder connector for pin corrosion and verify the cable exit is undamaged and the strain relief is intact — encoder cable damage is a common cause of position feedback faults on motors with extended service history.
Controllare l'asfalto rettilineo per verificare l'espansione e eventuali segni di fratturazione o impatto dell'accoppiamento alla punta dell'asfalto.Misurare la resistenza di avvolgimento trifase per l'equilibrio tra tutte le fasi e verificare la resistenza dell'isolamento alla terra. ruotare l'albero a mano per valutare la condizione del cuscinetto.
Le unità di fornitori di ristrutturazione di buona reputazione saranno state testate sotto carico prima della vendita. Chiedere documentazione piuttosto che accettare un'ispezione visiva di un motore di questa età.
Q1: Quale servoamplificatore e controllo CNC sono compatibili con l'A06B-0085-B101?
Il BiS 22/2000 è progettato per l'uso con moduli servo amplificatori della serie Fanuc Beta.
Si integra con le piattaforme di controllo CNC Fanuc tra cui le famiglie 0i-Mate, 0i, 16i, 18i e 21i.L'amplificatore deve essere configurato con il parametro del tipo di motore conforme alle specifiche BiS 22/2000L'uso di un parametro di tipo motore impostato in modo errato è uno degli errori di messa in servizio più comuni durante la sostituzione del motore e produrrà instabilità dell'asse o guasti dell'azionamento fino a quando non verrà corretto.
D2: La serie Beta iS è paragonabile nelle prestazioni ai motori della serie Alpha iS della stessa classe di coppia?
Entrambe le serie condividono la tecnologia servomotore di base di Fanuc, ma sono rivolte a esigenze applicative diverse.e maggiore flessibilità del sistema di propulsione.
The Beta iS series is optimised for consistent performance within a defined operating envelope that suits the majority of standard CNC machine tool axis applications — delivering what those machines actually need without the cost associated with a higher-specification motor seriesPer la maggior parte degli azionamenti CNC di fascia media, il BiS 22/2000 è del tutto adeguato.
D3: Questo motore non ha freni ̇ può essere installato su un asse verticale?
Un asse verticale con un carico di gravità significativo, una testa di fusione di fresatura, un braccio pesante per il cambio di utensili o un tavolo da lavoro, richiede una capacità di tenuta meccanica quando il servo è disattivato.
Senza un freno, la posizione di mantenimento su un asse gravitatorio dipende interamente dalla ritenzione della coppia attiva del servo, che viene persa durante l'E-stop, l'allarme del servo o il guasto di corrente.Per tali applicazioniL'A06B-0085-B101 è più adatto agli assi orizzontali o alle unità verticali a leggero carico in cui l'asse non cadrà sotto la gravità.
D4: Che cosa significa il valore nominale di 22 Nm in termini pratici dell'asse?
La cifra di 22 Nm rappresenta la coppia continua di uscita del motore, la forza che può sostenere indefinitamente a corrente nominale senza sovraccarico termico.
Nell'asse di una vite a sfera CNC, questa coppia trasmessa attraverso il meccanismo di azionamento determina la massima forza di taglio sostenuta a cui l'asse può resistere mantenendo la precisione del feedrate.
Un motore che sia dimensionato correttamente per il carico dell'asse funzionerà comodamente al di sotto del suo limite di coppia continua durante il taglio normale, con spazio di testa disponibile per l'accelerazione e passaggi pesanti occasionali.
D5: Come posso verificare che un A06B-0085-B101 rinnovato sia idoneo per la produzione prima dell'installazione?
richiedere dal fornitore risultati di prova documentati: requisiti minimi: resistenza di avvolgimento trifase equilibrata, resistenza di isolamento alla terra ben superiore a 1 MΩ, uscita del segnale di codifica confermata,e una corsa senza carico fino alla velocità nominale che conferma un funzionamento regolare del cuscinetto senza anomalie termiche.
Ispezionare la rettitudine dell'albero e la condizione del connettore di codifica.Qualsiasi fornitore di motori rinnovati della serie BiS che non possa fornire la documentazione di prova per un'unità che ritorna in una macchina di produzione non è una fonte adeguata..
