Servomotore industriale
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-0121-B077 |
Codice Articolo: A06B-0121-B077
Modello: AC3 / 2000
Encoder: Encoder a Impulsi I64
Albero: Albero Conico
Stato: Discontinuato dal Produttore — Disponibili unità Ricondizionate e Stock di Surplus
Condizione: Ricondizionato / Scambio / Surplus

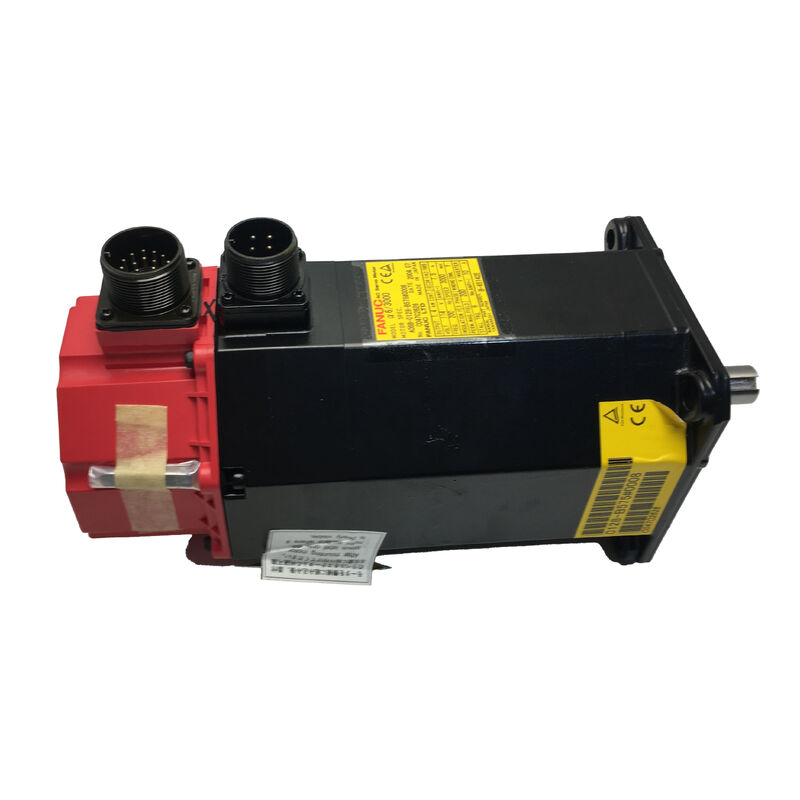

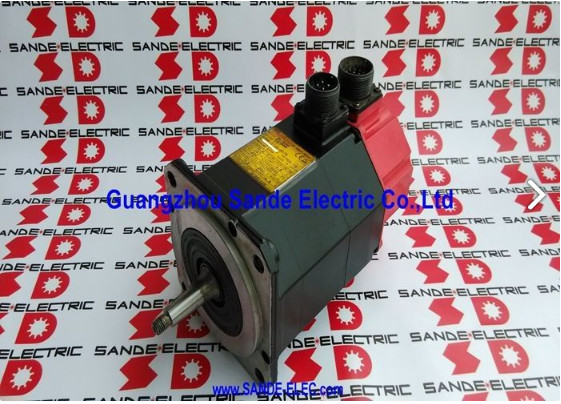

Il Fanuc A06B-0121-B077 è un servomotore AC della precedente generazione di servomotori AC Fanuc — modello AC3/2000 — che funziona fino a 2.000 giri/min con un encoder a impulsi I64 per il feedback ad anello chiuso e un albero conico per l'accoppiamento meccanico di precisione.
Questo motore precede le famiglie ALPHA e BETA che lo hanno seguito e appartiene al periodo in cui Fanuc stava stabilendo l'architettura dei servomotori AC che avrebbe definito gli azionamenti per macchine utensili CNC per decenni.
Fanuc ha da allora discontinuato questo modello, ma ciò non significa che le macchine in cui è stato integrato siano obsolete.
Le attrezzature CNC costruite attorno all'AC3/2000 rimangono produttive in officine e stabilimenti in cui l'economia del mantenimento di una macchina collaudata supera il costo e l'interruzione di una riattrezzatura completa. Per tali operazioni, una fonte affidabile di unità A06B-0121-B077 riparabili non è una comodità — è una necessità di manutenzione.
L'albero conico e l'encoder a impulsi I64 sono le due caratteristiche che rendono questo articolo specifico piuttosto che intercambiabile.
Entrambi definiscono l'interfaccia meccanica ed elettrica che il motore stabilisce con la macchina, ed entrambi devono corrispondere esattamente quando si cerca un ricambio. Comprendere cosa fa ciascuno e perché è importante è il punto di partenza pratico per chiunque lavori con questo motore sul campo.
| Parametro | Valore |
|---|---|
| Modello | AC3 / 2000 |
| Velocità Massima | 2.000 giri/min |
| Tipo di Albero | Albero Conico |
| Encoder | Encoder a Impulsi I64 |
| Applicazione | Azionamento Asse CNC |
| Stato Produttore | Discontinuato |
La designazione AC3 collocava questo motore in una specifica classe di coppia nell'intervallo dei primi servomotori AC Fanuc — un gradino sopra l'AC2 e sotto le famiglie più pesanti AC6 e AC12 che gestivano gli azionamenti degli assi più impegnativi dell'epoca.
Con una velocità massima di 2.000 giri/min, l'AC3/2000 veniva applicato ad assi in cui la priorità era la velocità moderata e l'uscita di coppia controllata — il tipo di prestazioni di avanzamento costante e posizionamento ripetibile che richiede il lavoro di produzione CNC.
Questi motori erano abbinati a sistemi di azionamento servo AC Fanuc della stessa generazione e integrati con le piattaforme di controllo CNC Fanuc che erano attuali durante il loro periodo di produzione. Secondo gli standard di ciò che è venuto dopo, l'elettronica è più vecchia — ma la costruzione fondamentale del motore è durevole, e le unità che sono state adeguatamente mantenute e conservate continuano a funzionare in modo affidabile nelle loro applicazioni originali.
L'AC3/2000 è stato montato su una gamma di macchine utensili CNC di piccole e medie dimensioni su diversi marchi OEM che si sono standardizzati sui sistemi servo Fanuc durante questo periodo.
La base installata è sufficientemente ampia che le modalità di guasto del motore, i requisiti di servizio e le caratteristiche di prestazione sono ben comprese nella comunità specializzata nella riparazione di servomotori.
L'albero conico sull'A06B-0121-B077 è un profilo conico lavorato che crea un accoppiamento a interferenza autocentrante con il componente di trasmissione corrispondente — tipicamente una puleggia, un mozzo di accoppiamento o un elemento di trasmissione diretta alesato al cono corrispondente.
Questo design produce una connessione meccanica concentrica e priva di gioco, senza fare affidamento solo su scanalature o bloccaggio dell'albero, e consente di rimuovere e reinstallare il componente azionato con un impegno ripetibile ogni volta — a condizione che venga seguita la procedura di rimozione corretta.
Su una macchina progettata attorno a un motore con albero conico, i componenti azionati — pulegge, mozzi, qualunque cosa il motore colleghi — sono alesati per corrispondere a questa specifica geometria conica. La sostituzione con un motore ad albero dritto richiede anche la sostituzione di tali componenti, trasformando quello che dovrebbe essere uno scambio di motore in un lavoro meccanico significativamente più grande.
Ecco perché la verifica del tipo di albero prima di ordinare un ricambio non è facoltativa: arrivare sul posto con la configurazione dell'albero sbagliata ritarda la riparazione e aggiunge costi che avrebbero potuto essere evitati.
Quando si ispeziona o si rimuove il componente di trasmissione da un albero conico, il cono deve essere rotto correttamente — utilizzando un estrattore appropriato o un metodo di rottura del cono — piuttosto che spingere via il componente con utensili a impatto.
Una rimozione impropria graffia la superficie conica, il che degrada l'accoppiamento a interferenza al momento della reinstallazione e può produrre un disallineamento che causa vibrazioni o errori di posizionamento durante il funzionamento.
L'I64 è un encoder a impulsi — la terminologia Fanuc per l'encoder incrementale integrato nella parte posteriore dell'alloggiamento del motore — che fornisce segnali di feedback di posizione e velocità all'azionamento servo AC.
Genera impulsi di posizione riferiti a un canale di marcatura, con la sequenza di homing della macchina che stabilisce il riferimento assoluto dell'asse ad ogni avvio. Questa è l'architettura di feedback standard per le piattaforme CNC con cui questo motore era abbinato.
Il "64" nella designazione I64 si riferisce alla caratteristica del conteggio degli impulsi dell'encoder, che determina la risoluzione del feedback di posizione disponibile per l'azionamento servo.
Questa risoluzione deve essere corrispondente tra il motore e il sistema di azionamento — l'installazione di un motore con una specifica di encoder a impulsi diversa senza aggiornare i parametri dell'azionamento servo produrrà errori di scalatura della posizione e potrebbe generare allarmi di guasto dell'encoder che impediscono il funzionamento dell'asse.
Le condizioni dell'encoder a impulsi sono una delle prime cose da valutare su qualsiasi motore AC3/2000 usato. Su unità con lunghe storie di servizio o prove di esposizione al refrigerante, l'alloggiamento dell'encoder a impulsi e il suo connettore sono punti di guasto comuni.
Connettori danneggiati, pin corrosi e contaminazione all'interno dell'alloggiamento dell'encoder a impulsi producono tutti segnali di feedback intermittenti o degradati che si presentano come errori di posizione dell'asse o condizioni di runaway sull'azionamento — spesso diagnosticati erroneamente come guasti dell'azionamento prima che l'encoder a impulsi venga identificato come la fonte.
Fanuc ha discontinuato l'A06B-0121-B077 poiché la linea di prodotti si è evoluta e le nuove generazioni di motori lo hanno sostituito. Il motore non è più prodotto e lo stock di fabbrica nuovo non è disponibile attraverso i canali standard.
Per gli stabilimenti che utilizzano macchine che dipendono da esso, le opzioni sono unità ricondizionate provenienti da aziende specializzate in servomotori, unità nuove-vecchio stock verificate dove disponibili e programmi di scambio che restituiscono un'unità ricondizionata identica in cambio del nucleo guasto.
Un ricondizionamento ben eseguito su un motore AC3/2000 copre l'ispezione e il test degli avvolgimenti, la sostituzione dei cuscinetti, la valutazione e, se necessario, la sostituzione o la riparazione dell'encoder a impulsi, l'ispezione dell'albero conico e un test completo di funzionamento prima che l'unità venga rimessa in stock.
Questo è lo standard che conta — un motore che supera solo l'ispezione visiva non è la stessa cosa di un motore che è stato testato sotto carico e verificato su tutti i suoi parametri chiave.
Per gli stabilimenti che richiedono alta disponibilità, avere a scaffale un ricambio A06B-0121-B077 verificato è una semplice mitigazione del rischio.
Su un motore discontinuato, il mercato fluttua e la disponibilità non è garantita. Scoprire che le unità riparabili sono scarse nel momento in cui la macchina si ferma è il peggior momento per scoprire questo fatto.
D1: L'A06B-0121-B077 è discontinuato — le unità ricondizionate sono affidabili per l'uso in produzione?
Sì, a condizione che provengano da un'officina di riparazione servo affidabile che esegue test documentati piuttosto che la sola ispezione visiva.
Un AC3/2000 correttamente ricondizionato avrà avuto i cuscinetti sostituiti, gli avvolgimenti testati per bilanciamento della resistenza e integrità dell'isolamento, l'encoder a impulsi valutato e un test completo di funzionamento a vuoto completato prima della vendita. La qualità del ricondizionamento varia significativamente tra i fornitori — chiedere la documentazione dei test prima di impegnarsi per un'unità per un asse critico per la produzione.
D2: L'A06B-0121-B077 può essere aggiornato a un motore Fanuc ALPHA o BETA di serie più recente?
In linea di principio, un aggiornamento di generazione è possibile, ma non è un semplice scambio. L'albero conico, le dimensioni di montaggio, i pin dei connettori e l'interfaccia di feedback differiscono tra la generazione AC3 e le serie ALPHA o BETA successive.
Un aggiornamento dell'azionamento servo è tipicamente richiesto insieme alla sostituzione del motore, e il controllo CNC deve supportare il nuovo tipo di motore ed encoder. Per le macchine per le quali è già previsto un aggiornamento completo dell'azionamento, questo può avere senso — per una semplice sostituzione del motore, un'unità AC3/2000 identica comporta un rischio e un'interruzione molto minori.
D3: Cosa succede se l'encoder a impulsi I64 è danneggiato — il motore può ancora essere utilizzato?
Non per il funzionamento servo ad anello chiuso. L'encoder a impulsi è la sorgente di feedback di posizione e velocità di cui l'azionamento servo ha bisogno per chiudere il ciclo di controllo. Un encoder a impulsi guasto o degradato produce errori di posizione, deriva dell'asse o allarmi di guasto dell'encoder che impediscono il normale funzionamento.
In alcuni casi, l'encoder a impulsi può essere sostituito come gruppo separato da un'officina specializzata in riparazioni servo — la fattibilità dipende dall'entità del danno e dalle condizioni dell'interfaccia di montaggio dell'encoder del motore.
D4: Quanto è critica la corretta rimozione dell'albero conico durante la manutenzione di questo motore?
Molto. L'albero conico si basa su un accoppiamento a interferenza di precisione tra il cono dell'albero motore e il componente di trasmissione corrispondente. Se la puleggia o il mozzo di accoppiamento vengono forzati via con utensili a impatto anziché rimossi con un estrattore appropriato per la rottura del cono, la superficie conica viene graffiata.
Un cono graffiato produce un accoppiamento a interferenza imperfetto alla reinstallazione, il che si traduce in un disallineamento dell'albero — e il disallineamento all'azionamento dell'asse si manifesta come vibrazioni, errori di posizione e usura accelerata dei cuscinetti. La procedura di rimozione corretta non è facoltativa su un motore con albero conico.
D5: Quali sono le modalità di guasto più comuni sull'AC3/2000 a questa età?
L'usura dei cuscinetti è il riscontro più frequente sui motori con lunghe storie di servizio — i sintomi sono ruvidità dell'albero, rumore udibile durante il funzionamento e, infine, vibrazioni che influenzano l'accuratezza dell'asse.
Il guasto dell'encoder a impulsi dovuto a contaminazione da refrigerante o degrado del connettore è il secondo problema più comune, che si presenta tipicamente come errori di feedback di posizione o allarmi dell'asse. Il degrado dell'isolamento degli avvolgimenti dovuto a sovraccarico prolungato o infiltrazioni di refrigerante è meno comune ma più grave — richiede un riavvolgimento per riportare il motore in servizio. Tutti e tre sono identificabili tramite un'adeguata prova al banco prima della reinstallazione.
