Codice Articolo: A06B-0141-B077
Serie: ALPHA AC Servo Motor
Modello: aC12 / 2000
Stato: Discontinuato dal Produttore — Disponibili unità ricondizionate e stock di surplus
Condizione: Ricondizionato / Scambio / Surplus

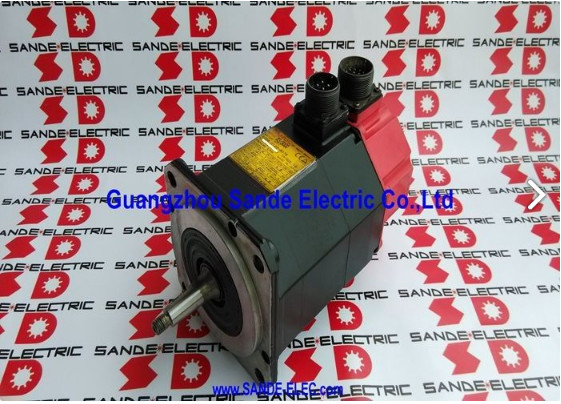

Il Fanuc A06B-0141-B077 è un servomotore AC da 2,1 kW della serie ALPHA di Fanuc — modello aC12/2000 — la variante con encoder incrementale, albero dritto liscio, senza freno, equipaggiata con il pulse coder aI64K. Funzionante fino a 2.000 giri/min a 155V trifase, 133Hz, con un assorbimento di 8,8A continui, appartiene a una delle generazioni di servomotori più diffuse nella storia della produzione di macchine utensili CNC.
Il cappuccio rosso sull'estremità è l'identificatore visivo di questa generazione ALPHA, e l'aC12/2000 è stato un cavallo di battaglia nella produzione di centri di lavoro di piccole e medie dimensioni, torni e piattaforme multi-asse nel periodo in cui il sistema servo ALPHA di Fanuc era di fatto lo standard del settore per questa classe di macchine.
La descrizione originale indica 257V e 2,5A insieme alla frequenza di 133Hz — questi corrispondono alla tensione di contro-EMF a circuito aperto del motore e alla caratteristica di corrente di funzionamento a vuoto, che appaiono su alcune targhette motore e negli elenchi MRO accanto ai parametri operativi nominali.
Le principali specifiche operative per questo motore sono 155V, 8,8A e 133Hz a 2.000 giri/min — i valori che l'amplificatore servo genera da un'alimentazione di rete 200–230VAC.
Fanuc ha discontinuato questo motore. L'aC12/2000 ha servito bene la sua base installata, e molte di quelle macchine rimangono in produzione attiva.
Per le strutture che le mantengono, una fonte affidabile di unità di ricambio testate rimane un requisito di manutenzione ordinaria.
| Parametro | Valore |
|---|---|
| Potenza Nominale | 2.1 kW |
| Coppia Continua | 12 Nm |
| Corrente Nominale | 8.8 A |
| Tensione Motore | 155 V |
| Frequenza Nominale | 133 Hz |
| Fase | 3 Fasi |
| Velocità Massima | 2,000 RPM |
| Tensione di Contro-EMF | 257 V (a circuito aperto) |
| Corrente a Vuoto | 2.5 A |
| Encoder | aI64K Incrementale (64.000 ppr) |
| Tipo di Albero | Albero Dritto (liscio, senza linguetta) |
| Freno | Nessuno |
| Protezione Ingresso | IP67 |
| Serie | ALPHA — aC12/2000 |
| Stato Produttore | Discontinuato |
La designazione aC12 riflette la classificazione di classe di coppia di Fanuc per questo motore — 12 Nm di coppia continua — e il 2000 indica la sua velocità massima nominale. All'interno della serie ALPHA che ha preceduto le generazioni Alpha i e Beta i, l'aC12/2000 occupava la fascia media: più capace dei motori aC3 e aC6 utilizzati su assi ausiliari più leggeri, meno esigente sulla capacità di corrente dell'amplificatore servo rispetto alle unità aC22 e aC30 utilizzate su traslazioni e tavole più pesanti.
Quel posizionamento ha reso l'aC12/2000 la specifica predefinita per gli assi di avanzamento primari di un'ampia classe di macchine utensili — assi X, Y e Z su centri di lavoro verticali compatti-medi, e gli assi X e Z principali su torni di produzione dove la massa in movimento e i requisiti di forza di taglio rientravano comodamente nelle specifiche continue di questo motore.
Funzionava a freddo, operava in modo affidabile per lunghi intervalli di servizio e richiedeva una minima attenzione quando l'ambiente di installazione era appropriato e l'amplificatore servo era correttamente parametrizzato.
A 2.000 giri/min e 2,1 kW, il motore fornisce velocità di rapido adeguate attraverso tipici arrangiamenti di viti a ricircolo di sfere e mantiene le velocità di avanzamento programmate sotto carichi di taglio reali senza la caccia del loop di velocità che appare quando un motore opera vicino al suo limite di coppia continua.
La cifra di 12 Nm è la specifica continua — la coppia di picco è sostanzialmente più alta durante l'accelerazione dell'asse, fornendo il comportamento di posizionamento reattivo su cui dipende la produttività della lavorazione CNC.

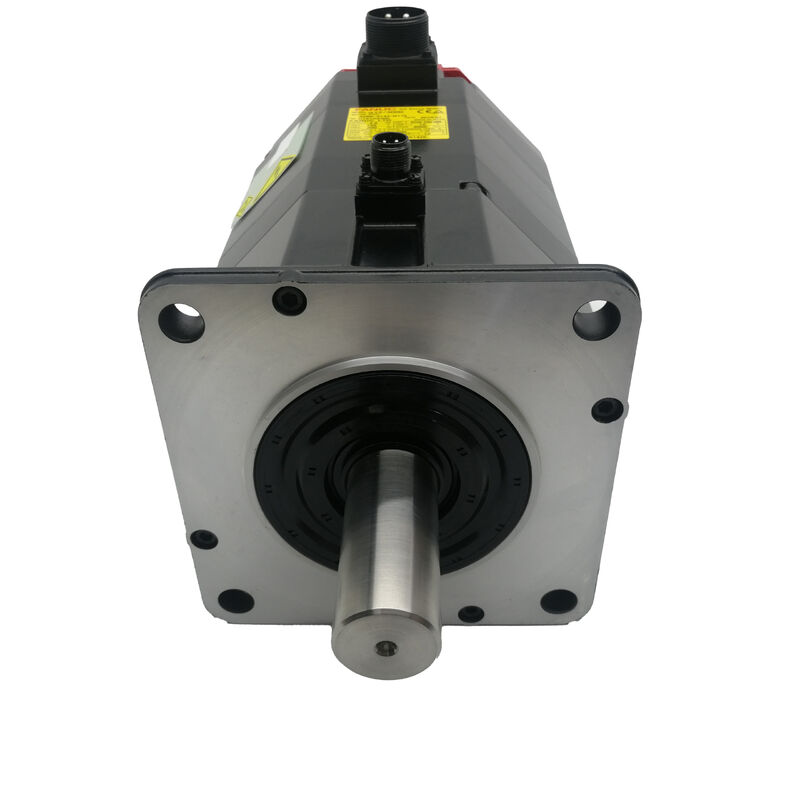

L'albero dritto liscio sull'A06B-0141-B077 utilizza la forza di serraggio del giunto per la trasmissione della coppia — nessuna linguetta fornisce un ulteriore impegno meccanico. Per i livelli di coppia continua che questo motore genera in normale funzionamento dell'asse CNC, un giunto servo di precisione correttamente specificato e correttamente serrato gestisce il carico in modo affidabile per la vita utile del motore.
Esistono due sotto-varianti di albero all'interno della specifica B077: l'albero dritto liscio #7000 (senza linguetta) e l'albero dritto con linguetta #7008 (linguetta lavorata sull'albero).
Entrambi hanno la stessa specifica elettrica e encoder aI64K — la lavorazione dell'albero è l'unica differenza. Le macchine costruite attorno alla variante con albero liscio hanno mozzi di giunto con fori lisci; le macchine che richiedono la variante con linguetta hanno mozzi con linguetta lavorata. La conferma di quale sotto-variante è installata prima di ordinare una sostituzione previene la mancata corrispondenza del giunto, che è uno dei problemi di installazione più frustranti da scoprire dopo la consegna.
L'aI64K è un encoder incrementale da 64.000 impulsi per giro integrato nella parte posteriore del motore. A 2.000 giri/min, genera 2,13 milioni di impulsi al secondo — la densità di feedback che l'amplificatore servo ALPHA utilizza per chiudere i loop di velocità e posizione in modo accurato su tutta la gamma di velocità.
La posizione assoluta dell'asse viene stabilita tramite una sequenza di homing ad ogni avvio della macchina, che è la pratica operativa standard per i sistemi di controllo CNC con cui questo motore era abbinato.
Sui motori con lunghe storie di servizio, l'encoder e il suo connettore sono rappresentati in modo sproporzionato tra le cause di guasto rispetto alla condizione degli avvolgimenti e dei cuscinetti del motore.
L'infiltrazione di nebbia di refrigerante attraverso il connettore, la corrosione dei pin dovuta all'esposizione all'umidità durante lo stoccaggio e lo sfregamento del cavo all'uscita del pressacavo sono le modalità di guasto comuni.
Questi producono un output dell'encoder intermittente o degradato che l'amplificatore servo può segnalare come codici di allarme encoder, errori di posizione o instabilità di velocità — sintomi che possono essere scambiati per guasti dell'amplificatore prima che l'encoder venga confermato come origine.
Fanuc ha discontinuato l'A06B-0141-B077 poiché la linea di prodotti è progredita, ma le macchine che serviva hanno continuato a funzionare.
La comunità di riparazione dell'aC12/2000 è ben consolidata — le modalità di guasto del motore sono documentate, cuscinetti e guarnizioni compatibili sono disponibili, e la procedura di sostituzione dell'encoder è praticata regolarmente presso centri di riparazione servo specializzati.
Originali ricondizionati, unità di surplus nuove-vecchio stock testate e programmi di scambio rimangono le opzioni di approvvigionamento pratiche.
Il divario di qualità tra un motore correttamente ricondizionato e un'unità pulita superficialmente che è stata solo ispezionata visivamente non è visibile dall'esterno.
Un riparatore affidabile avrà sostituito i cuscinetti, testato gli avvolgimenti per l'equilibrio della resistenza e l'integrità dell'isolamento, verificato l'output dell'encoder e fatto funzionare il motore alla velocità nominale su un drive Fanuc prima della vendita. Quel registro di test è il differenziatore significativo — chiedetelo.
L'A06B-0141-B077 è compatibile con gli amplificatori servo della serie ALPHA di Fanuc — moduli SVM nella classe di corrente appropriata per 8,8A continui — e si integra con le piattaforme CNC Fanuc, incluse le serie 0, 0i, 15, 16, 18 e 21.
L'amplificatore servo deve essere parametrizzato con il codice tipo motore per l'aC12/2000 prima dell'operatività dell'asse. Su macchine dove il drive o il controllo è stato aggiornato dalla costruzione originale, la conferma che l'amplificatore installato supporti l'interfaccia encoder aI64K è un passo necessario prima di installare un motore sostitutivo.
D1: A cosa si riferiscono le cifre 257V e 2,5A nell'elenco prodotto originale?
I 257V sono la tensione di contro-EMF del motore — la tensione generata ai terminali del motore quando l'albero gira alla velocità nominale senza alimentazione del drive collegata.
I 2,5A sono la corrente di funzionamento a vuoto a quella velocità.
Né l'uno né l'altro sono la tensione o la corrente operativa nominale — quelle sono rispettivamente 155V e 8,8A, generate dall'amplificatore servo a 133Hz da un'alimentazione di rete 200–230VAC.
Queste cifre sulla targhetta a volte appaiono negli elenchi MRO e possono causare confusione, ma non influenzano la selezione o l'installazione del motore.
D2: Quale amplificatore servo è compatibile con questo motore?
L'A06B-0141-B077 richiede un modulo amplificatore servo Fanuc serie ALPHA SVM con una corrente nominale di almeno 8,8A continui.
Si integra con i controlli CNC Fanuc, incluse le serie 0, 0i, 15, 16, 18 e 21.
Il parametro tipo motore nell'amplificatore servo deve essere impostato per corrispondere alla specifica aC12/2000 prima che l'asse venga azionato. Un codice tipo motore errato influisce sul guadagno del loop di velocità, sui limiti di corrente e sulla scalatura della velocità — tutti elementi che devono essere corretti prima che l'asse venga azionato sotto carico.
D3: Qual è la differenza tra le sotto-varianti di albero #7000 e #7008?
Il #7000 ha un albero dritto liscio senza linguetta. Il #7008 ha una linguetta lavorata sull'albero dritto per l'uso con mozzi di giunto con linguetta. Entrambi sono elettricamente identici — stessa coppia, corrente, velocità ed encoder. L'unica differenza è la lavorazione dell'albero.
Verificare quale sotto-variante è installata sulla macchina prima di procurarsi una sostituzione, poiché il montaggio della variante errata richiede la modifica del mozzo di giunto o l'acquisto di uno nuovo.
D4: Questo motore è discontinuato — vale la pena ripararlo piuttosto che sostituirlo con un motore di generazione attuale?
Per la maggior parte delle applicazioni, una sostituzione ricondizionata identica è il percorso a minor rischio e minor costo. La sostituzione intergenerazionale di motori richiede la conferma della compatibilità del montaggio fisico, la corrispondenza del pinout del connettore, la compatibilità del tipo di encoder con l'amplificatore servo e la riconfigurazione dei parametri servo.
Questi non sono insormontabili, ma aggiungono tempo e costi. Se l'amplificatore servo e il CNC della macchina sono anch'essi datati e si prevede un aggiornamento completo del drive, un percorso di aggiornamento ha senso — ma per un singolo motore guasto su una macchina altrimenti funzionante, l'approvvigionamento di un aC12/2000 ricondizionato è tipicamente il ritorno più rapido alla produzione.
D5: Quali passaggi di ispezione sono più importanti per un A06B-0141-B077 usato?
Controllare prima il connettore dell'encoder — ispezionare per pin corrosi o piegati e verificare che l'uscita del cavo non sia danneggiata. Misurare la resistenza degli avvolgimenti trifase per l'equilibrio tra tutte le fasi e controllare la resistenza di isolamento verso terra.
Ruotare l'albero a mano per sentire eventuali ruvidità o attriti dei cuscinetti. Ispezionare l'estremità dell'albero liscio per segni di usura o danni da contatto del giunto.
Confermare che la guarnizione dell'albero IP67 sia intatta e non indurita. Un test di funzionamento a 2.000 giri/min su un amplificatore Fanuc ALPHA con monitoraggio del segnale dell'encoder è la corretta verifica prima di rimettere in servizio qualsiasi unità usata.
