A06B-0142-B077 Fanuc servomotore CA A06B0142B077 AO6B-OI42-BO77

Fanuc A06B-0142-B077 | Servomotore AC Serie ALPHA α12/2000 — 2.1kW, Albero Conico, IP65, Encoder αi64

Codice Articolo: A06B-0142-B077

Serie: Servomotore AC ALPHA

Modello: α12 / 2000

Condizione: Nuovo / Ricondizionato

Panoramica

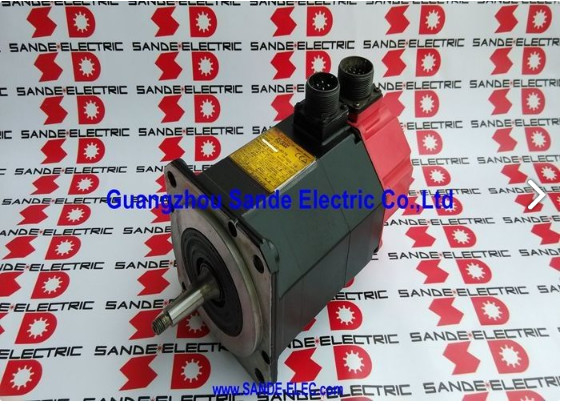

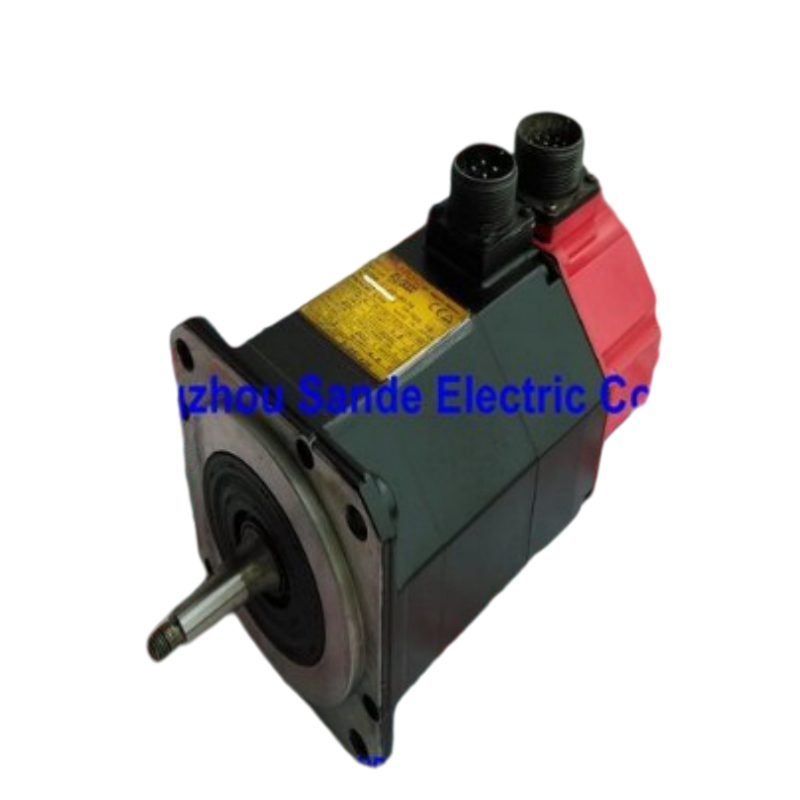

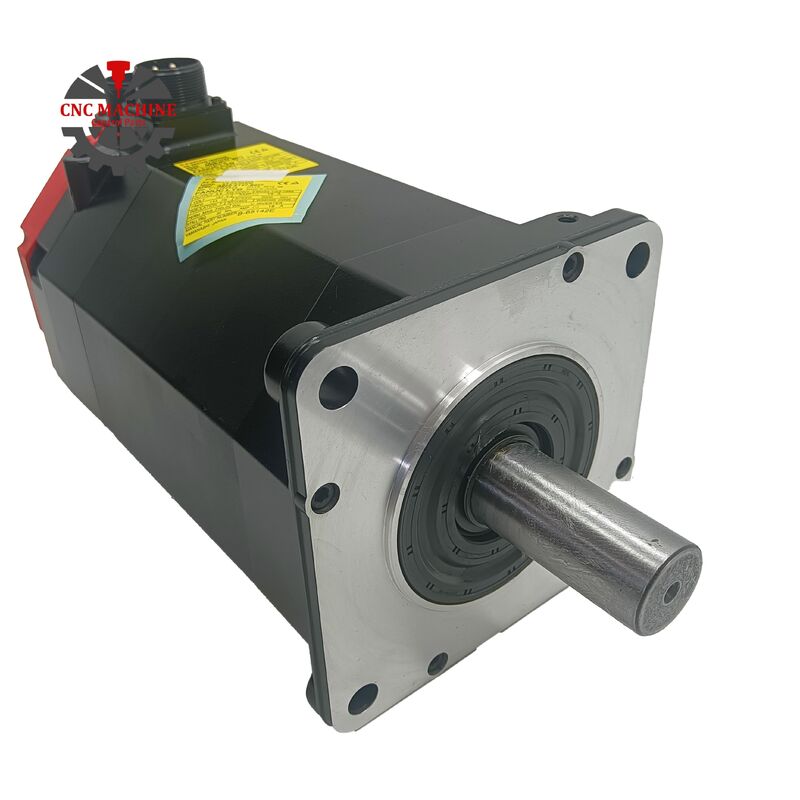

Il Fanuc A06B-0142-B077 è un servomotore AC da 2,1 kW della serie ALPHA di Fanuc — modello α12/2000, che funziona fino a 2.000 giri/min con una coppia di stallo di 12 Nm, un encoder incrementale αi64 e un albero conico di uscita.

Con un peso di 18 kg e una classificazione IP65, questo motore è dimensionato per le esigenze degli assi di avanzamento di fascia media delle macchine utensili CNC di piccole e medie dimensioni: sufficientemente robusto da gestire carichi di taglio e inerzia dell'asse significativi senza esitazioni del drive, abbastanza compatto da adattarsi all'involucro meccanico delle macchine per cui è stato progettato.

All'interno della famiglia ALPHA AC12, l'albero conico è la distinzione meccanica che definisce questa variante.

Dove gli equivalenti con albero dritto utilizzano la trasmissione di coppia basata su accoppiamento, l'albero conico lavorato dell'A06B-0142-B077 crea un accoppiamento a interferenza autocentrante con l'elemento di trasmissione corrispondente — una scelta geometrica fatta deliberatamente per applicazioni in cui la concentricità dell'albero, l'assemblaggio ripetibile e la resistenza alle inversioni di coppia elevata sono priorità di installazione.

Sulle macchine utensili che specificano questo motore, la catena cinematica circostante è progettata per il cono — e questo modella sia il processo di installazione che quello di sostituzione.

Le caratteristiche elettriche di 8,8 A RMS nominali, 186 V, 133 Hz e la risoluzione di feedback di 64.000 impulsi per giro dell'encoder αi64 completano un motore che si colloca saldamente nell'intervallo operativo pratico dei sistemi di amplificatori servo Fanuc ALPHA attraverso una generazione di controlli CNC ancora in uso produttivo quotidiano.

Specifiche Chiave

L'α12/2000 nella Gerarchia dei Motori ALPHA

La designazione AC12 colloca questo motore nella classe di coppia da 12 Nm della famiglia ALPHA — un livello superiore rispetto ai motori AC3 e AC6 sugli assi più leggeri, e posizionato al di sotto degli AC22 e dei telai più grandi utilizzati sulle slitte e sugli azionamenti da tavola più pesanti.

A 2.000 giri/min e 2,1 kW, l'α12/2000 è stato progettato per assi che necessitano di un'uscita di forza controllata su un intervallo di velocità di lavoro: il tipo di precisione della velocità di avanzamento sostenuta sotto carico di taglio che definisce la lavorazione CNC produttiva.

Sui centri di tornitura, sui centri di lavoro verticali e sulle macchine multiasse dell'epoca in cui questo motore era in produzione attiva, gli assi X e Z erano posizioni comuni per l'α12/2000.

La coppia di stallo di 12 Nm si traduce in una spinta lineare significativa attraverso valori tipici di passo della vite a ricircolo di sfere, mantenendo le velocità di avanzamento programmate senza cali di velocità durante passate più pesanti. Il limite di 2.000 giri/min si adatta a configurazioni di viti a ricircolo di sfere accoppiate direttamente in cui sia le velocità di traslazione rapida che le velocità di avanzamento di taglio rientrano nell'intervallo di velocità operativa del motore.

Il peso di 18 kg riflette le dimensioni fisiche del motore — sostanzialmente più pesante delle unità compatte AC3 e AC6, e appropriato per l'interfaccia meccanica con cui si accoppia.

Il design del supporto motore e dell'accoppiamento sulle macchine che utilizzano l'A06B-0142-B077 è dimensionato di conseguenza, il che è importante da tenere presente quando una sostituzione deve essere installata da qualcuno non esperto nella gestione di un motore di questa massa.

Albero Conico — Montaggio, Funzione e Realtà sul Campo

L'albero conico non è una considerazione secondaria su questo motore — è la caratteristica che definisce l'installazione meccanica dall'accoppiamento verso l'interno.

Il profilo conico lavorato di precisione dell'albero si innesta con un foro conico corrispondente nel componente azionato, e l'accoppiamento a interferenza prodotto tirando insieme i due crea una connessione autocentrante e concentrica che trasmette la coppia senza fare affidamento esclusivamente sulla forza di serraggio o sulle chiavette.

In applicazioni in cui il disallineamento dell'albero deve essere minimizzato — dove le vibrazioni di un albero eccentrico influenzano la finitura superficiale, la precisione dell'asse o la durata del componente — l'accoppiamento conico supera costantemente le disposizioni di serraggio dell'albero liscio a lungo termine.

Sulle macchine costruite attorno a questo motore, l'albero conico è stato specificato precisamente perché resiste meglio ai carichi rotazionali, radiali e assiali combinati che un asse di avanzamento CNC genera in condizioni di taglio reali.

La conseguenza pratica dell'albero conico al momento della sostituzione è questa: il componente azionato — puleggia, mozzo di accoppiamento o ingresso del riduttore — deve essere rimosso correttamente utilizzando un estrattore appropriato per rompere il cono piuttosto che utensili a impatto.

Le superfici coniche rigate da una rimozione impropria modificano la geometria dell'accoppiamento a interferenza e producono disallineamento dell'albero alla reinstallazione. Su un motore che pesa 18 kg, la gestione della rimozione e reinstallazione richiede anche pianificazione — il peso da solo crea una sfida meccanica che un motore più piccolo non presenta.

Encoder αi64 — Feedback a 64.000 ppr

L'αi64 è un encoder incrementale da 64.000 impulsi per giro integrato nella parte posteriore dell'alloggiamento del motore. Fornisce il feedback di posizione e velocità che l'amplificatore servo Fanuc ALPHA utilizza per chiudere i loop di controllo sia di velocità che di posizione, generando la densità del segnale che supporta un contornamento accurato e punti finali di posizione precisi sull'intero intervallo di velocità del motore.

Il funzionamento dell'encoder incrementale significa che la macchina stabilisce la posizione assoluta dell'asse attraverso una sequenza di homing ad ogni avvio — il controllo porta l'asse alla sua posizione di riferimento, reimposta il contatore di posizione dall'impulso di indice dell'encoder, e il sistema CNC ha quindi una conoscenza precisa della posizione da quel momento in poi.

Questa è una pratica operativa standard per i controlli CNC con cui questa generazione di motori è stata abbinata, e l'affidabilità dell'homing dipende sia dalle condizioni dell'encoder che dalla ripetibilità meccanica dell'interruttore di posizione di riferimento.

Sui motori usati, l'alloggiamento e il connettore dell'encoder sono i componenti più esposti a contaminazione e danni da manipolazione. Nebbia di refrigerante, particelle metalliche fini e accumulo di vibrazioni nel corso di lunghe ore di servizio influenzano tutti l'affidabilità dell'encoder prima che si manifesti un guasto all'avvolgimento o ai cuscinetti.

Un motore con un encoder degradato si presenta come errore di posizione, deriva dell'asse o allarme encoder sul drive — sintomi che possono essere interpretati erroneamente come un guasto del drive senza una diagnostica adeguata. Le condizioni dell'encoder dovrebbero sempre essere valutate come parte di qualsiasi valutazione di un A06B-0142-B077 usato.

Tenuta IP65 e Ambiente Operativo

L'IP65 fornisce una protezione completa contro l'ingresso di polvere e resistenza a getti d'acqua a bassa pressione diretti da qualsiasi direzione. Per gli ambienti delle macchine utensili in cui questo motore era installato — dove la nebbia di refrigerante, i trucioli fini e la pulizia con aria compressa sono routine — l'IP65 offre una protezione adeguata a lungo termine nella posizione dell'azionamento dell'asse quando il motore non è direttamente nel flusso di refrigerante.

La classificazione di isolamento Classe F supporta il funzionamento continuo a temperature dell'avvolgimento elevate all'interno dell'involucro operativo normale del motore, con un margine termico superiore alla temperatura ambiente nominale di 40°C.

Sui motori che hanno accumulato lunghe ore di servizio, il test di resistenza di isolamento durante qualsiasi ispezione di manutenzione conferma che l'isolamento dell'avvolgimento rimane efficace e che nessuna umidità o contaminazione lo ha compromesso.

Compatibilità Drive e Controllo

L'A06B-0142-B077 è compatibile con gli amplificatori servo della serie Fanuc ALPHA e con la gamma di piattaforme di controllo CNC Fanuc — incluse le famiglie Serie 0, 0i, 15, 16, 18 e 21 — che erano equipaggiamento standard durante il periodo di produzione di questo motore. L'amplificatore servo deve essere parametrizzato con il codice tipo motore corretto per l'α12/2000, e l'interfaccia dell'encoder αi64 deve essere confermata come supportata dalla specifica variante di amplificatore installata.

Le corrette impostazioni dei parametri del tipo di motore governano il guadagno del loop di velocità, i limiti di corrente e la scalatura della velocità che il drive applica a questo motore.

Un codice tipo motore errato produce una risposta dell'asse che può variare da prestazioni lente a instabilità del loop di velocità, ed è una delle fonti più comuni di problemi di messa in servizio dopo una sostituzione motore "like-for-like".

FAQ

D1: In che modo l'albero conico di questo motore differisce dalle varianti con albero dritto della famiglia α12/2000?

L'albero conico crea un accoppiamento a interferenza tra l'albero motore e il componente di trasmissione corrispondente — una connessione autocentrante e concentrica che non si basa solo sulla forza di serraggio. Le varianti con albero dritto utilizzano il serraggio dell'accoppiamento per la trasmissione della coppia.

Il cono offre una migliore concentricità e resiste in modo più affidabile a carichi di coppia elevata e inversione sostenuti, ma richiede un componente di accoppiamento correttamente alesato e un estrattore appropriato per la rimozione.

Le macchine costruite attorno alla variante con albero conico hanno componenti della catena cinematica corrispondenti — l'installazione di un motore con albero dritto in quella posizione richiede la sostituzione dell'accoppiamento o del mozzo.

D2: Quale amplificatore servo è compatibile con l'A06B-0142-B077?

Il motore è progettato per l'uso con amplificatori servo della serie Fanuc ALPHA — moduli SVM e SVU — ed è compatibile con controlli CNC Fanuc, inclusi Serie 0, 0i, 15, 16, 18 e 21.

L'amplificatore deve essere dimensionato per la corrente nominale di 8,8 A del motore e parametrizzato con il codice tipo motore per l'α12/2000. Confermare che l'amplificatore supporti l'interfaccia encoder incrementale αi64 prima di installare un motore sostitutivo.

D3: Qual è l'effetto pratico dell'encoder αi64 da 64.000 ppr sulle prestazioni dell'asse?

Una maggiore risoluzione dell'encoder consente ai loop di velocità e posizione del servo drive di lavorare con incrementi di dati più fini, il che produce un movimento più fluido a bassa velocità, punti finali di posizionamento più precisi e un migliore rigetto dei disturbi durante la lavorazione.

Alla velocità massima di 2.000 giri/min, 64.000 ppr fornisce al drive una buona larghezza di banda di feedback di velocità sull'intero intervallo di velocità di lavoro. L'encoder è incrementale — la posizione assoluta dell'asse viene stabilita tramite una sequenza di homing all'avvio, non viene mantenuta attraverso i cicli di alimentazione.

D4: Questo motore pesa 18 kg — cosa bisogna considerare durante la rimozione e la reinstallazione?

Il peso richiede un adeguato supporto meccanico durante la rimozione e l'installazione. Il motore deve essere supportato su un carrello o un paranco prima di scollegare la catena cinematica — tentare di tenere un motore da 18 kg mentre si svitano l'accoppiamento conico e i bulloni di montaggio crea un rischio di manipolazione.

Il cono deve essere rotto con un estrattore appropriato, non rimosso con utensili a impatto. Alla reinstallazione, l'accoppiamento conico deve essere serrato uniformemente e alla corretta profondità di innesto prima che il motore venga completamente serrato alla sua flangia di montaggio.

D5: Quali sono i controlli più importanti quando si valuta un A06B-0142-B077 usato?

Iniziare dalla superficie dell'albero conico — ispezionare per segni di sfregamento, rigature o danni da impatto dovuti a una precedente rimozione impropria. Qualsiasi danno superficiale influisce sulla geometria dell'accoppiamento a interferenza alla reinstallazione. Quindi controllare la resistenza dell'avvolgimento trifase per l'equilibrio tra tutte le fasi e misurare la resistenza di isolamento verso terra.

Ruotare l'albero a mano per valutare le condizioni dei cuscinetti. Ispezionare il connettore dell'encoder αi64 per corrosione e l'uscita del cavo per danni.

Un test completo su banco, inclusa la verifica del segnale dell'encoder e una corsa a vuoto fino alla velocità nominale, è lo standard corretto prima di restituire qualsiasi unità usata a un asse di produzione.
