Servomotore industriale
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-0142-B177 |
Codice Prodotto: A06B-0142-B177
Serie: Servomotore AC ALPHA
Modello: α12 / 2000
Configurazione: Freno Elettromagnetico Integrato, Encoder Incrementale I64
Origine: Giappone
Condizione: Ricondizionato / Disponibile per Scambio

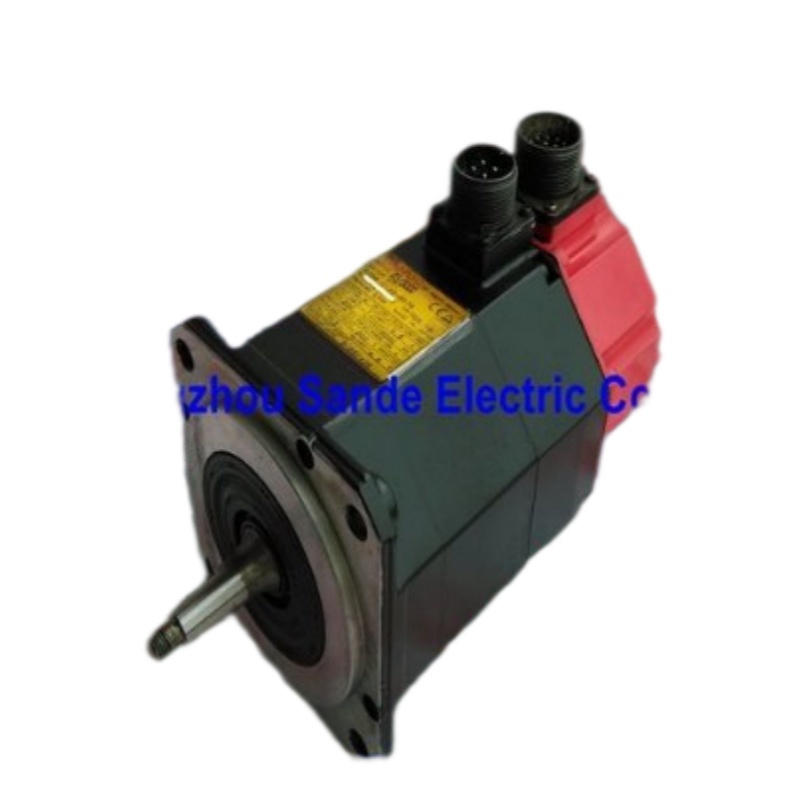

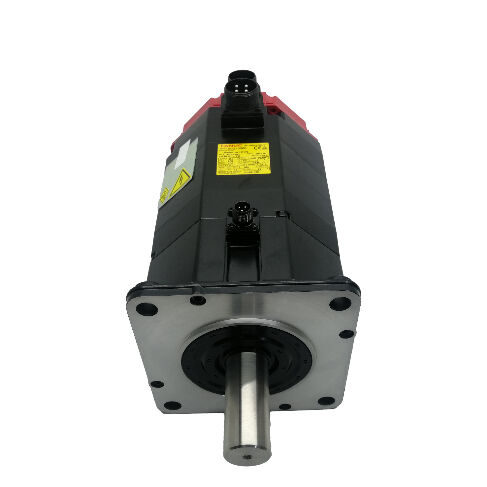

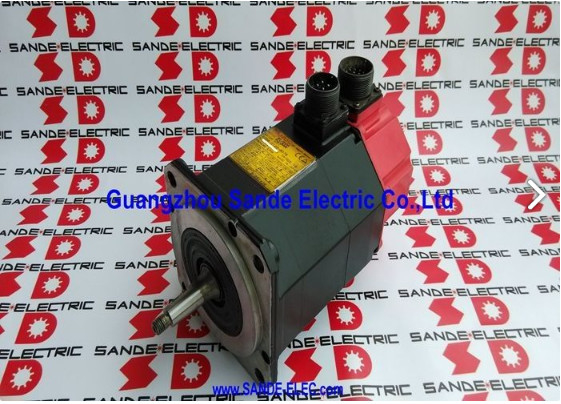

Il Fanuc A06B-0142-B177 è un servomotore AC da 2.1 kW della serie ALPHA di Fanuc — il modello α12/2000 nella sua configurazione con freno.
Condividendo lo stesso telaio, potenza e caratteristiche elettriche della famiglia standard α12/2000, questa variante aggiunge un freno elettromagnetico di mantenimento integrato ed è abbinata all'encoder incrementale I64 per un feedback di posizione e velocità in anello chiuso.
La combinazione di una classe di coppia di 12 Nm, una velocità operativa di 2.000 RPM e la capacità di mantenimento meccanico aggiunta rende questa la specifica corretta per le applicazioni α12/2000 in cui all'asse non è consentito muoversi quando il servo è inattivo.
A 186V, 133Hz, 7.4A su alimentazione trifase, questo motore funziona all'interno dell'inviluppo operativo degli amplificatori servo ALPHA di Fanuc su tutta la gamma di piattaforme di controllo CNC che erano attuali durante il periodo di produzione della generazione ALPHA.
L'architettura di feedback incrementale dell'encoder I64 è compatibile con l'approccio di riferimento di posizione basato sull'homing standard utilizzato in questi sistemi di controllo — consolidato, ben compreso e affidabile nel corso di decenni di produzione di macchine utensili.
L'A06B-0142-B177 viene fornito come unità ricondizionata — un percorso di approvvigionamento importante e legittimo per questa classe di motori, che precede la serie ALPHA i di Fanuc e non è più in produzione di fabbrica attuale.
| Parametro | Valore |
|---|---|
| Potenza Nominale | 2.1 kW |
| Coppia di Stallo | 12 Nm |
| Corrente Nominale | 7.4 A |
| Tensione Motore | 186 V |
| Frequenza Nominale | 133 Hz |
| Fasi | 3 Fasi |
| Velocità Massima | 2.000 RPM |
| Encoder | Incrementale I64 |
| Freno | Freno Elettromagnetico Integrato |
| Protezione Ingresso | IP65 |
| Serie | ALPHA — α12/2000 |
| Origine | Giappone |
La differenza tra l'A06B-0142-B177 e le varianti standard α12/2000 senza freno è una singola capacità critica: mantenimento della posizione meccanica senza coppia servo attiva. Il freno integrato è a molla e rilasciato elettricamente — blocca l'albero automaticamente ogni volta che il circuito del freno perde tensione, sia che la perdita sia pianificata (spegnimento controllato), imprevista (mancanza di corrente) o guidata da eventi (allarme servo, arresto di emergenza).
Ripristinando la tensione di alimentazione si rilascia il freno e si restituisce il motore al normale funzionamento servo.
Questo comportamento fail-safe è importante in specifiche configurazioni di assi che sono abbastanza comuni nelle macchine utensili CNC da rendere la variante con freno una parte frequentemente specificata.
Gli assi Z verticali che supportano il peso della testa del mandrino o degli utensili cadono per gravità nel momento in cui la coppia servo viene rimossa — senza un freno di mantenimento, l'unica protezione contro quella caduta è un sistema servo alimentato, che non è disponibile durante una condizione di allarme o un'interruzione di corrente.
La stessa logica si applica agli assi B rotanti che supportano un piano di lavoro inclinabile, agli assi W delle alesatrici orizzontali e a qualsiasi asse in cui la gravità o meccanismi a molla creano una forza che il servo sta normalmente contrastando.
Sugli assi orizzontali dove non c'è carico gravitazionale lungo la direzione dell'asse, il freno serve comunque una funzione — mantiene la posizione con precisione durante le fermate macchina multi-asse, i cambi utensile e il caricamento del pezzo, dove mantenere l'ultima posizione comandata contro vibrazioni e disturbi meccanici è preferibile a fare affidamento sul loop di posizione attivo del servo.
L'I64 è un encoder a impulsi incrementali integrato nella parte posteriore del corpo motore. Genera impulsi di posizione che l'amplificatore servo Fanuc utilizza per chiudere i loop di controllo di velocità e posizione, con un impulso di indice (marker) una volta per rivoluzione utilizzato per stabilire il riferimento assoluto durante l'homing.
Il "64" si riferisce alla caratteristica del conteggio degli impulsi dell'encoder — 64.000 impulsi per rivoluzione nella configurazione I64 standard — fornendo la risoluzione dei dati di posizione che l'amplificatore utilizza per un controllo preciso dell'asse.
Il funzionamento dell'encoder incrementale significa che la macchina deve eseguire una sequenza di homing dopo ogni accensione per stabilire la posizione assoluta dell'asse.
Il CNC guida ogni asse verso il suo interruttore di riferimento, reimposta il contatore di posizione dall'impulso marker dell'encoder e da quel momento il sistema ha una conoscenza precisa della posizione.
Questa è una pratica standard per i controlli Fanuc serie 0, 15, 16, 18 e 21 per i quali la generazione di motori ALPHA è stata progettata, e la sequenza di homing è programmata come parte della routine di avvio della macchina.
In termini di manutenzione pratica, l'encoder I64 è il componente più probabile a causare problemi su un motore con una lunga storia di servizio — contaminazione, degrado dei connettori e fatica da vibrazione cumulativa influenzano l'affidabilità dell'encoder prima che i guasti agli avvolgimenti o ai cuscinetti diventino tipicamente evidenti. Quando si valuta un A06B-0142-B177 usato, l'integrità del segnale dell'encoder è una verifica prioritaria piuttosto che un ripensamento.
Il freno funziona su un circuito di alimentazione dedicato separato dal cablaggio di alimentazione del motore. Un'alimentazione a 24V DC è la tensione standard per la bobina del freno α12, prelevata dall'alimentazione di controllo della macchina e instradata attraverso l'uscita di controllo del freno dell'amplificatore servo.
L'amplificatore gestisce la temporizzazione di rilascio del freno come parte della sua sequenza di abilitazione: freno disattivato prima che venga comandato il movimento dell'asse, freno attivato prima della disabilitazione del servo.
Un interblocco del freno errato è un errore comune di messa in servizio che produce sintomi caratteristici — il motore che tenta di muoversi contro un freno innestato genera corrente in eccesso che innesca allarmi di guasto dell'azionamento, mentre un freno che si rilascia in ritardo produce un errore di posizione all'inizio del primo movimento.
Entrambi sono correggibili verificando la tensione di alimentazione del freno, confermando che il cablaggio di interblocco corrisponda alla configurazione del circuito prevista dall'amplificatore servo e controllando i parametri di temporizzazione del freno dell'amplificatore.
Su un motore ricondizionato, le condizioni del freno devono essere verificate prima dell'installazione.
Il freno deve bloccare saldamente l'albero quando è diseccitato e rilasciarsi in modo pulito quando viene applicata l'alimentazione — qualsiasi trascinamento, rilascio incompleto o mancato blocco dell'albero contro la coppia manuale indica un freno che richiede attenzione prima che il motore venga rimesso in servizio.
La classe di potenza e coppia α12/2000 era dimensionata per le esigenze degli assi di avanzamento delle macchine utensili CNC di piccole e medie dimensioni — la categoria di macchinari che ha prodotto la maggior parte della base installata di servomotori ALPHA di Fanuc. Su centri di lavoro verticali, centri di tornitura e piattaforme multi-asse dell'epoca, gli assi X, Y e Z montavano regolarmente motori ALPHA della classe AC12.
La loro potenza di coppia di 12 Nm sostiene le velocità di avanzamento programmate attraverso carichi di taglio realistici senza cali di velocità, e i 2.000 RPM forniscono un limite di velocità adatto ad accoppiamenti diretti e a viti a ricircolo di sfere leggermente ridotte su intervalli di spostamento tipici degli assi.
Questa generazione di motori è fuori dal catalogo di produzione attuale di Fanuc da tempo, ma le macchine in cui sono stati installati non hanno necessariamente raggiunto la fine della loro vita utile.
Per le strutture che mantengono queste attrezzature in produzione, l'A06B-0142-B177 è il pezzo che mantiene in funzione un asse con freno — e le unità ricondizionate da fornitori specializzati che testano correttamente rappresentano un percorso di approvvigionamento affidabile quando le scorte nuove esaurite sono terminate.
I motori ricondizionati della serie ALPHA da fornitori competenti vengono sottoposti a un processo definito di ispezione e test: test di resistenza degli avvolgimenti e di isolamento, ispezione e sostituzione dei cuscinetti, verifica del funzionamento del freno, test del segnale dell'encoder e un ciclo di prova a vuoto su un sistema servo Fanuc funzionante prima che l'unità venga approvata per la rivendita.
Questo è lo standard che distingue un motore che funzionerà in modo affidabile in produzione da uno che è stato semplicemente pulito e riconfezionato.
Quando si acquista un A06B-0142-B177 ricondizionato, chiedere specificamente i risultati dei test del freno — coppia di mantenimento statica e conferma di rilascio pulito — oltre ai test standard di avvolgimento ed encoder.
Un fornitore che non può fornire risultati di test documentati per un'unità ricondizionata di questa età e criticità applicativa non è la fonte giusta per una riparazione di macchina in produzione.
D1: Qual è la differenza tra l'A06B-0142-B177 e l'A06B-0142-B077?
La variante B177 include un freno elettromagnetico di mantenimento integrato; la B077 no. Entrambi sono motori α12/2000 con la stessa potenza di 2.1 kW e una potenza di coppia di 12 Nm.
Il freno è l'unica differenza funzionale per le applicazioni standard degli assi, sebbene la configurazione dell'albero possa differire tra le varianti suffisso — verificare il tipo di albero del motore installato prima di procurarsi un ricambio, poiché i componenti di accoppiamento sono alesati per adattarsi.
D2: Quale amplificatore servo è compatibile con l'A06B-0142-B177?
Il motore è compatibile con gli amplificatori servo della serie ALPHA di Fanuc — moduli SVM e SVU — e si integra con i controlli CNC Fanuc, inclusi i controlli delle serie 0, 0i, 15, 16, 18 e 21. L'amplificatore deve essere parametrizzato con il codice tipo motore per l'α12/2000.
Il circuito del freno richiede un'alimentazione a 24V DC attraverso l'uscita del freno dell'amplificatore — verificare che sia cablato e interbloccato correttamente prima della prima mossa dell'asse.
D3: Il freno di questo motore è adatto a mantenere un asse verticale durante un'interruzione di corrente?
Sì — è esattamente per questo che è stato progettato il freno a molla. Quando l'alimentazione viene rimossa dal circuito del freno per qualsiasi motivo, la molla innesta il freno e mantiene l'albero meccanicamente senza alimentazione attiva.
Ciò fornisce una barriera meccanica affidabile contro la caduta dell'asse dovuta alla gravità durante la perdita di alimentazione, l'allarme servo o le condizioni di arresto di emergenza.
La coppia di mantenimento statica del freno deve essere confermata rispetto al carico gravitazionale dell'asse durante la progettazione o la messa in servizio della macchina per garantirne l'adeguatezza per l'installazione specifica.
D4: Cosa richiede l'encoder I64 all'avvio della macchina?
L'I64 è un encoder incrementale — non conserva la posizione assoluta attraverso i cicli di accensione. Ad ogni avvio, la macchina deve eseguire una sequenza di homing che porta l'asse a un interruttore di riferimento, reimposta il contatore di posizione dall'impulso marker dell'encoder e stabilisce il riferimento assoluto dell'asse prima che possa iniziare il movimento di produzione.
La routine di homing è programmata nel CNC e viene eseguita automaticamente come parte della sequenza di avvio della macchina sui controlli con cui questa generazione di motori è stata abbinata.
D5: Cosa controllare prima di installare un A06B-0142-B177 ricondizionato?
Testare prima il freno: applicare e rimuovere 24V per confermare il rilascio pulito e il blocco saldo dell'albero quando diseccitato. Misurare la resistenza degli avvolgimenti trifase per l'equilibrio tra tutte le fasi e controllare la resistenza di isolamento verso terra. Ruotare l'albero a mano per valutare le condizioni dei cuscinetti — ruvidità o trascinamento indicano cuscinetti usurati.
Ispezionare il connettore dell'encoder I64 per la corrosione dei pin e verificare che l'uscita del cavo non sia danneggiata.
Per qualsiasi unità destinata a un asse verticale in produzione con carico gravitazionale, un ciclo di prova su banco con verifica del segnale dell'encoder e conferma della coppia del freno è lo standard corretto prima dell'installazione.
