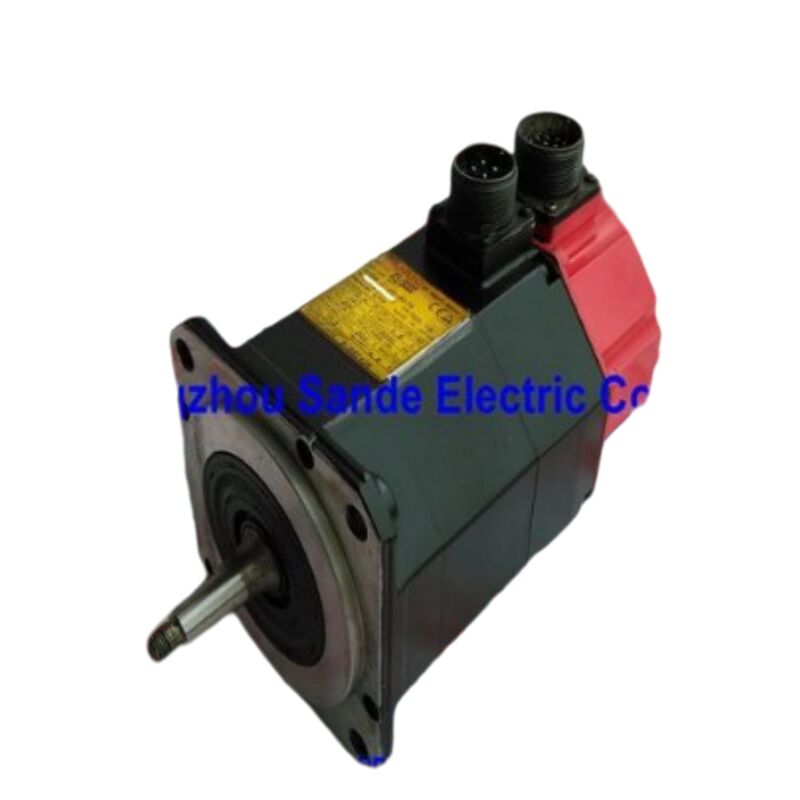

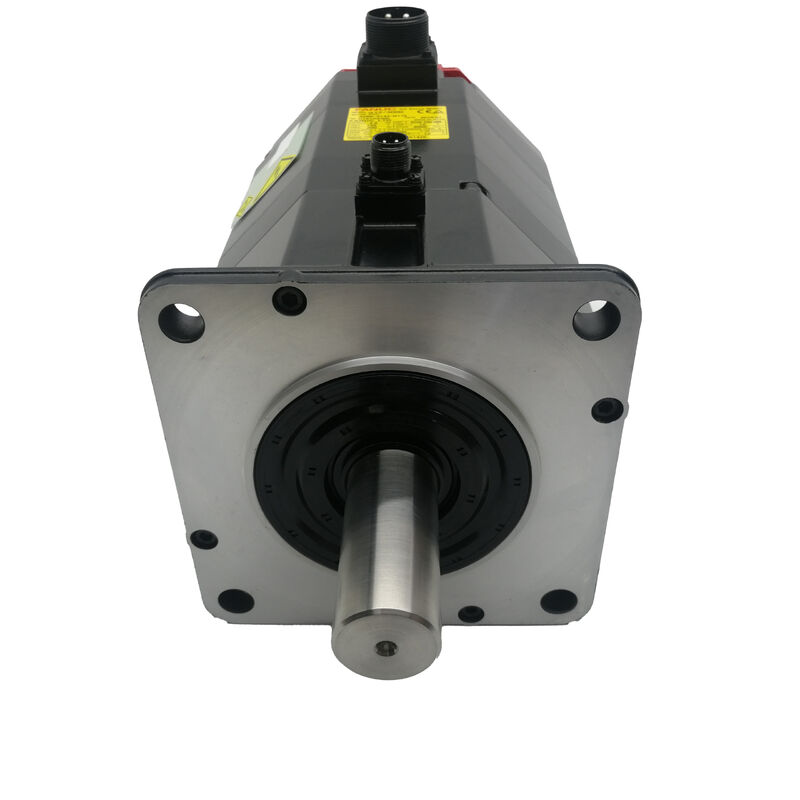

Servomotore AC FANUC A06B-0143-B077

Serie Alpha | 2,8 kW | 3000 giri/min | Costruito per le esigenze del CNC industriale

Il motore che mantiene in funzione le linee di produzione

In un mondo in cui i tempi di fermo del CNC sono misurati in entrate perse, i componenti che scegli contano più di quanto la maggior parte delle persone ammetta. Il FANUC A06B-0143-B077 si è guadagnato il suo posto come servomotore di riferimento per macchine utensili di piccole e medie dimensioni, non grazie al marketing, ma grazie a prestazioni costanti e verificabili in migliaia di installazioni reali.

Parte della famiglia Alpha 12/3000, questo motore eroga 2,8 kW di potenza nominale con una coppia di stallo di 12 Nm, funzionando fino a 3.000 giri/min su un alimentazione trifase da 155 V / 200 Hz. L'albero dritto scanalato e l'encoder incrementale FANUC Alpha I64 (64K ppr) - referenziato come A860-0365-V501 o A860-0365-T101 - si combinano per fornire un feedback di posizione preciso e affidabile che resiste alle operazioni ad alto ciclo.

Specifiche tecniche in sintesi

Completamente chiuso, senza spazzole - e questo cambia tutto

La serie Alpha di FANUC utilizza un design completamente chiuso e senza attrito, senza spazzole, consentendo a questi servomotori di operare in ambienti difficili senza la necessità di una manutenzione regolare delle spazzole. Per le officine che operano su più turni, ciò si traduce direttamente in meno arresti imprevisti e un costo totale di proprietà inferiore nel corso della vita utile del motore.

La tenuta con grado di protezione IP67 aggiunge un ulteriore livello di praticità. Schizzi di refrigerante, particelle metalliche in sospensione nell'aria, sporco generale dell'officina - nessuno di questi penetra nell'alloggiamento del motore in condizioni operative normali. È il tipo di dettaglio che sembra minore finché non si hanno a che fare con guasti prematuri dei cuscinetti causati dalla contaminazione.

Dove viene utilizzato questo motore

Progettato per macchine utensili di piccole e medie dimensioni, l'A06B-0143-B077 ha una storia di installazioni documentate su una vasta gamma di attrezzature industriali. Comunemente lo si trova a pilotare:

• Centri di lavoro verticali e orizzontali- controllo asse di avanzamento (X, Y, Z)
• Centri di tornitura CNC- posizionamento assi X e Z
• Macchine per la foratura di PCB- dove il movimento ad alta velocità e alta ripetibilità è non negoziabile
• Sistemi di incisione e fresatura multiasse
• Assi di giunto di robot industriali

Compatibilità amplificatore

L'A06B-0143-B077 è abbinato al modulo amplificatore servo FANUC SVM1-80, disponibile come A06B-6079-H105 o A06B-6096-H105. Questo abbinamento è documentato nel manuale ufficiale delle descrizioni della serie Alpha di FANUC e garantisce che i limiti di corrente, le soglie di protezione da sovraccarico e i parametri di tuning dell'azionamento siano preconfigurati correttamente per questa classe di potenza.

Il motore si integra nativamente anche con i controller CNC FANUC delle famiglie 0i, 16i, 18i e 21i senza richiedere hardware di interfaccia aggiuntivo. Per i sistemi legacy che eseguono piattaforme FANUC precedenti, è consigliabile confermare la compatibilità del firmware dell'amplificatore prima dell'installazione.

Nota sul suffisso B077 vs. B075

La designazione "B077" indica un encoder incrementale Alpha I64 - 64.000 conteggi per rivoluzione. Questo motore può essere convertito in una configurazione "B075", "B084" o "B088" tramite una sostituzione dell'encoder. Il suffisso "#7008" indica un albero dritto con scanalatura. Questo motore non include un freno di mantenimento; i modelli con freno hanno numeri di parte che iniziano con A06B-0143-B1 anziché B0.

Domande frequenti

D1: Quale amplificatore servo è compatibile con l'A06B-0143-B077?

L'amplificatore consigliato è il FANUC SVM1-80, sia A06B-6079-H105 che A06B-6096-H105. L'uso di un amplificatore non corrispondente può causare allarmi dell'azionamento e invalidare la garanzia su unità ricondizionate.

D2: Questo motore include un freno di mantenimento?

No. Il suffisso B077 indica l'assenza di freno. Se la vostra applicazione richiede un freno di mantenimento - ad esempio su un asse verticale - cercate numeri di parte che iniziano con A06B-0143-B1***.

D3: L'encoder I64 può essere sostituito indipendentemente?

Sì. I riferimenti dell'encoder sono A860-0365-V501 o A860-0365-T101 e sono disponibili separatamente. Dopo la sostituzione, è necessario un ciclo di ritorno di riferimento (zero-return) sul controller CNC per ristabilire il datum di posizione.

D4: C'è una differenza di prestazioni significativa tra un'unità ricondizionata testata e una nuova?

Un'unità professionalmente ricostruita e testata sotto carico, con calibrazione dell'encoder verificata, funzionerà tipicamente entro le tolleranze specificate. La domanda chiave è se il fornitore fornisce un rapporto di prova e una garanzia. Un ricondizionamento estetico non testato è una questione completamente diversa e comporta rischi reali nelle applicazioni di precisione.

D5: L'A06B-0143-B077 è ancora in produzione?

FANUC ha gradualmente interrotto la produzione di questa variante della serie Alpha attraverso canali ufficiali. La disponibilità ora proviene da stock certificati in eccesso, programmi di ricostruzione autorizzati e servizi di ricondizionamento basati sullo scambio. Se state mantenendo una flotta di macchine che utilizzano questo motore, vale la pena considerare di reperire in anticipo scorte di ricambio.
