Servomotore industriale
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-0153-B077 |
Codice Articolo: A06B-0153-B077
Serie: Servomotore AC ALPHA
Modello: A30 / 3000
Stato: Discontinuato dal Produttore — Disponibili unità Ricondizionate e Stock di Surplus
Condizione: Ricondizionato / Scambio / Surplus

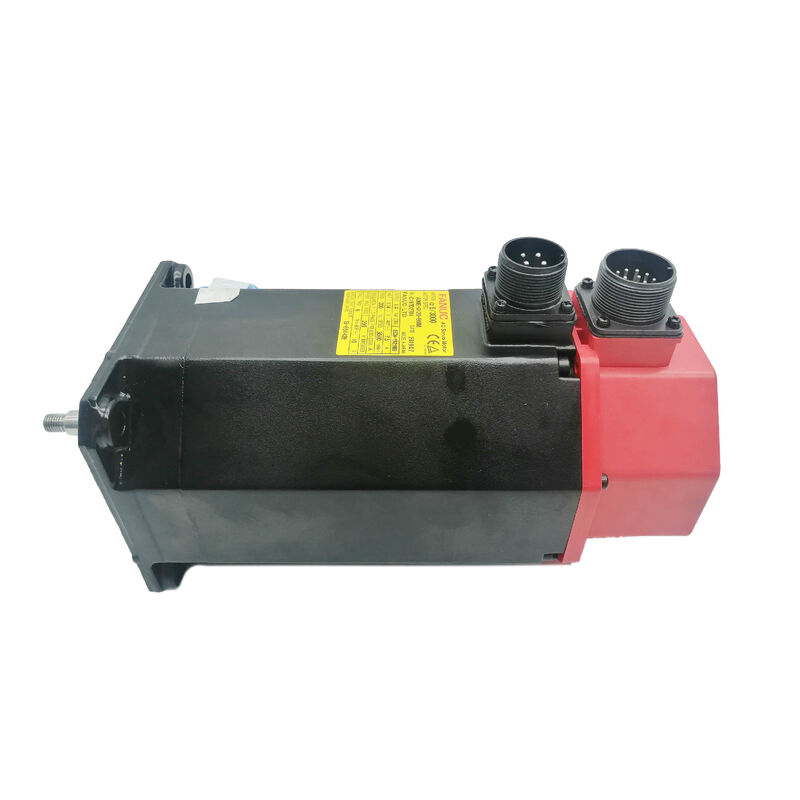

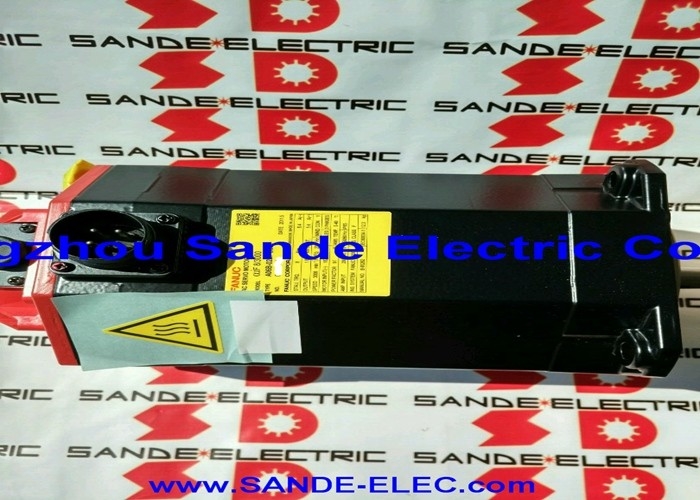

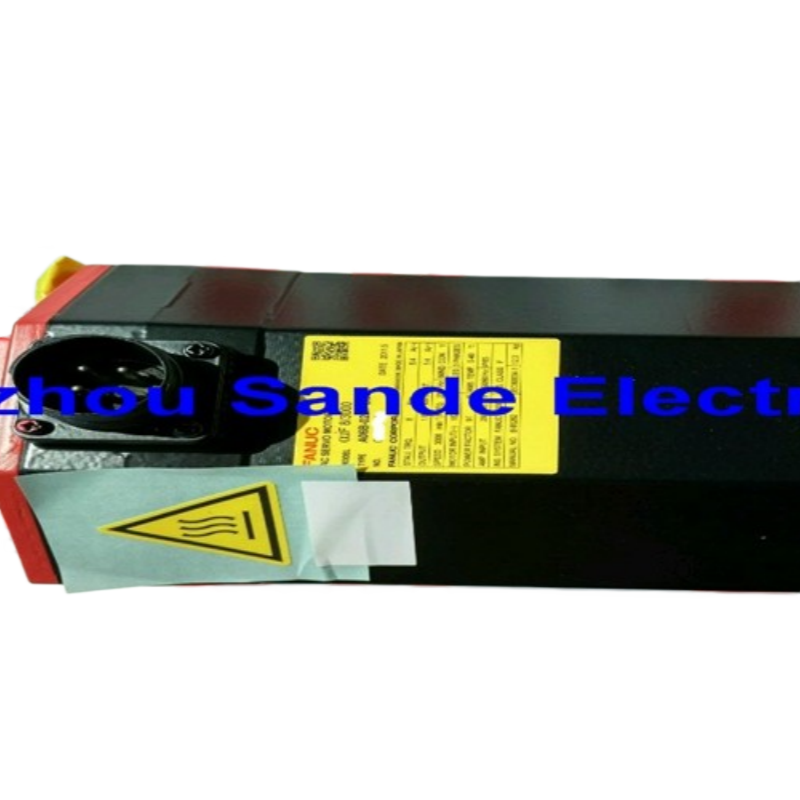

Il Fanuc A06B-0153-B077 è un servomotore AC serie ALPHA per impieghi gravosi — modello A30/3000 — che si posiziona a un livello sostanzialmente diverso rispetto ai motori AC12 e AC22 compatti che appaiono più frequentemente nel mercato dei servo CNC.
Con una potenza di uscita di 4,8 kW, una coppia di stallo di 30 Nm, 168V trifase a 200Hz e una corrente continua di 17A, questo è un motore per gli azionamenti degli assi più grandi di macchine utensili CNC di medie e grandi dimensioni: gli assi che muovono massa meccanica significativa, resistono a forze di taglio aggressive e devono mantenere l'accuratezza di posizionamento sotto carichi che motori più piccoli non possono sostenere.
Con un peso di circa 41 kg, l'A06B-0153-B077 è un'unità fisicamente imponente per gli standard dei servomotori.
Quel peso è una diretta conseguenza della massa degli avvolgimenti in rame e del volume del nucleo di ferro laminato richiesti per fornire in modo affidabile 30 Nm di coppia di stallo.
È dotato di un albero liscio e di un codificatore a impulsi incrementali I64, configurato per gli arrangiamenti di azionamento basati su accoppiamento e feedback incrementale dell'asse che erano standard sui centri di lavoro e sui centri di tornitura Fanuc della sua generazione.
Fanuc ha discontinuato questo motore. Le macchine in cui era integrato non sono state discontinuate — e per le strutture che le utilizzano ancora, una fonte affidabile di unità A06B-0153-B077 riparabili è una necessità produttiva diretta.
| Parametro | Valore |
|---|---|
| Potenza Nominale | 4,8 kW |
| Coppia di Stallo | 30 Nm |
| Corrente Nominale | 17 A |
| Corrente di Picco | 34 A |
| Tensione Motore | 168 V |
| Frequenza Nominale | 200 Hz |
| Fase | 3 Fasi |
| Velocità Massima | 3.000 giri/min |
| Encoder | Codificatore a Impulsi Incrementali I64 (64.000 ppr) |
| Tipo di Albero | Albero Liscio (Liscio — senza chiavetta) |
| Freno | Nessuno |
| Peso | Circa 41 kg |
| Serie | ALPHA — A30/3000 |
| Stato Produttore | Discontinuato |
La designazione AC30 riflette la designazione nominale della classe di coppia di Fanuc per questo motore — 30 Nm di coppia di stallo — e la velocità nominale di 3.000 giri/min lo colloca all'estremità superiore della velocità dei motori ALPHA AC di grandi dimensioni.
Insieme, questi parametri definiscono un motore adatto al tipo di lavoro sugli assi per cui le famiglie AC12 e AC22 non sono semplicemente dimensionate: posizionamento del mandrino principale su grandi centri di tornitura, azionamenti pesanti dell'asse Z su centri di lavoro a portale, o l'asse primario di una macchina in cui la massa combinata del piano di lavoro, del fissaggio e del pezzo crea un'inerzia riflessa che i telai più piccoli non possono gestire senza instabilità del loop di velocità o sovracorrente sostenuta.
A 4,8 kW e 3.000 giri/min, l'A30/3000 produce la sua potenza nominale a una velocità operativa che si adatta sia alle operazioni di contornatura che alle mosse di traslazione ad alta velocità che riducono il tempo ciclo non di taglio su macchine con lunghi percorsi degli assi.
La corrente di picco di 34A — il doppio della corrente nominale continua — fornisce la coppia di accelerazione necessaria per una traslazione rapida su un asse pesante senza richiedere un modulo di azionamento sovradimensionato per gestire i normali carichi di taglio.
Il peso del corpo di 41 kg è la realtà pratica che ogni procedura di manutenzione su questo motore deve affrontare.
La rimozione e la reinstallazione del motore richiedono attrezzature di supporto meccanico — un paranco o un carrello con portata adeguata — e l'interfaccia di accoppiamento o del treno di trasmissione deve essere riagganciata e allineata con il motore opportunamente supportato. Questo non è un motore che può essere sostituito rapidamente da un tecnico senza pianificazione.
L'albero liscio sull'A06B-0153-B077 trasmette la coppia tramite la forza di serraggio dell'accoppiamento — nessuna chiavetta fornisce un ulteriore innesto meccanico. Per un motore che fornisce 30 Nm di coppia di stallo in questa dimensione di telaio, la selezione dell'accoppiamento e la specifica della coppia di installazione devono essere appropriate al carico.
Sono necessari accoppiamenti servo di precisione della corretta dimensione del foro e della capacità di coppia nominale; accoppiamenti sottodimensionati rischiano di slittare durante l'accelerazione dell'asse da carichi meccanici pesanti, il che produce un errore di posizione che si accumula nel tempo senza un'indicazione di guasto immediatamente evidente.
L'albero liscio semplifica anche la rimozione dell'accoppiamento durante la manutenzione rispetto alle varianti con chiavetta dove la chiavetta deve essere estratta prima che il mozzo possa essere rimosso. Per un motore così pesante che richiederà un accesso periodico per la manutenzione, tale semplicità ha un valore pratico sul campo.
Varianti con albero con chiavetta esistono all'interno della famiglia A06B-0153 — i suffissi B075 e B175 portano chiavette — ma il B077 è la specifica dell'albero liscio, e le macchine costruite attorno ad esso sono progettate per arrangiamenti di accoppiamento con albero liscio.
L'I64 è un encoder incrementale a 64.000 impulsi per rivoluzione integrato nella parte posteriore dell'alloggiamento del motore. Fornisce feedback di posizione e velocità all'amplificatore servo ALPHA, con il CNC che stabilisce la posizione assoluta dell'asse tramite una sequenza di homing all'avvio di ogni macchina.
A una velocità massima di 3.000 giri/min, l'I64 genera 3,2 milioni di impulsi al secondo — la larghezza di banda di feedback che l'amplificatore servo ALPHA si aspetta per questa classe di motori.
Su un motore di questa età e classe di peso, l'encoder I64 e il suo connettore sono i componenti che meritano l'ispezione più attenta quando si valuta un'unità usata.
Il corpo dell'encoder è montato sul retro del motore ed è esposto alle vibrazioni meccaniche che un motore da 41 kg trasmette attraverso la sua struttura durante il normale funzionamento.
L'integrità del connettore e le condizioni di uscita del cavo sono le modalità di guasto più comuni relative all'encoder su motori pesanti con lunghe storie di servizio, che tipicamente si presentano come errore di posizione o codici di allarme encoder sull'azionamento prima che il guasto diventi catastrofico.
L'A06B-0153-B077 è compatibile con gli amplificatori servo serie ALPHA di Fanuc — moduli SVM — dimensionati per i requisiti di corrente continua di 17A / picco di 34A dell'A30/3000. Si integra con le piattaforme di controllo CNC Fanuc che erano attuali durante la sua produzione: controlli Serie 0, 0i, 15, 16, 18 e 21.
L'amplificatore servo deve essere parametrizzato con il codice tipo motore per l'A30/3000 prima che l'asse venga azionato — una parametrizzazione errata influisce sul comportamento del loop di velocità e sui limiti di corrente su una scala tale che gli errori producono sovracorrente dannosa piuttosto che una semplice risposta lenta.
Data l'età di questa serie di motori e la gamma di aggiornamenti di controllo e azionamento che le macchine potrebbero aver subito dalla costruzione originale, vale la pena confermare che l'amplificatore servo esistente sia dimensionato per la classe di corrente dell'A30 prima di installare un motore sostitutivo.
Un amplificatore sottodimensionato abbinato a questo motore raggiungerà il suo limite di corrente durante l'accelerazione dell'asse e produrrà guasti persistenti dell'azionamento in condizioni operative normali.
La discontinuazione da parte di Fanuc dell'A06B-0153-B077 riflette una transizione di generazione di prodotto piuttosto che una riflessione sulla riparabilità del motore.
La serie ALPHA è stata infine superata dalle generazioni Alpha i e Beta i, ma le macchine utensili costruite attorno alla serie ALPHA precedente rimangono in servizio produttivo in officine e stabilimenti di produzione dove l'economia di mantenere in funzione una macchina collaudata supera il costo e la complessità di una riattrezzatura completa.
Per queste macchine, le opzioni di approvvigionamento pratiche sono unità originali ricondizionate, unità di stock nuovo-vecchio surplus verificate e programmi di scambio tramite aziende specializzate nella riparazione di servomotori con familiarità con la serie ALPHA A30.
A 41 kg, i costi di spedizione per questo motore sono significativi — si qualifica come merce piuttosto che pacco, il che influisce sia sulla logistica dell'approvvigionamento che sull'economia delle decisioni di riparazione rispetto alla sostituzione.
Quando si valuta un'unità ricondizionata, il peso da solo non deve essere scambiato per un segno di condizione.
Un motore da 41 kg può avere avvolgimenti degradati, cuscinetti usurati o un encoder compromesso e sentirsi comunque solido in mano. I risultati documentati dei test su banco — resistenza degli avvolgimenti, resistenza di isolamento, uscita dell'encoder, avviamento a vuoto — sono le prove che contano, non l'aspetto fisico.
D1: Quale amplificatore servo ALPHA è compatibile con l'A06B-0153-B077?
L'A30/3000 richiede un modulo SVM serie ALPHA dimensionato per almeno 17A continui e 34A di corrente di uscita di picco. I moduli di azionamento compatibili includono l'SVM1-40L e amplificatori ALPHA correlati nella corretta classe di corrente.
Il parametro del tipo di motore nell'azionamento servo deve essere impostato per corrispondere alla specifica A30/3000 prima che l'asse venga azionato. Confermare la compatibilità dell'azionamento prima di ordinare un motore sostitutivo, in particolare su macchine che hanno subito aggiornamenti di controllo o azionamento dalla costruzione originale.
D2: Perché l'A06B-0153-B077 è così pesante rispetto ad altri motori della serie ALPHA?
La coppia di stallo di 30 Nm dell'A30 richiede una massa di avvolgimenti in rame e un volume di nucleo di ferro laminato sostanzialmente maggiori rispetto ai motori AC12 o AC22 che producono da telai più piccoli. Il peso di 41 kg è una diretta conseguenza fisica del design elettromagnetico necessario per fornire in modo affidabile quel livello di coppia al ciclo di lavoro nominale.
Non esiste un'alternativa leggera che fornisca una coppia equivalente in questa classe di motori — il peso è intrinseco alla densità di potenza che il design raggiunge.
D3: Il motore è discontinuato — le unità ricondizionate sono affidabili per l'uso produttivo?
Sì, a condizione che provengano da un'officina con capacità di riparazione documentata per la serie ALPHA e procedure di test verificabili. Un A30/3000 correttamente ricondizionato avrà cuscinetti sostituiti, avvolgimenti testati per bilanciamento della resistenza e integrità dell'isolamento, l'encoder I64 valutato e un avviamento completo a vuoto completato prima della vendita.
L'ALPHA A30 è un motore ben compreso nella comunità specializzata di riparazione servo — le sue modalità di guasto, i pezzi di ricambio e le procedure di servizio sono documentati. Insistere sulla documentazione di test, non solo su un'ispezione visiva.
D4: Qual è la differenza tra le varianti B077 e B075 o B175 nella famiglia A30/3000?
Il B077 ha un albero liscio, senza chiavetta e senza freno — la configurazione base per arrangiamenti di azionamento basati su accoppiamento senza requisiti di tenuta per gravità. Il B075 porta un albero liscio o con chiavetta a seconda del sotto-suffisso, anch'esso senza freno.
Il B175 aggiunge un freno di tenuta integrato per applicazioni con asse verticale o carico per gravità. Tutti condividono la specifica elettrica A30/3000 (4,8kW, 168V, 200Hz, 17A, encoder I64) — le differenze sono la configurazione dell'albero e lo stato del freno. Verificare quale variante è installata prima di ordinare un sostituto.
D5: Quali sono i punti critici di ispezione su un A06B-0153-B077 usato?
A 41 kg, il motore richiede supporto meccanico durante l'ispezione — non tentare di tenerlo senza supporto mentre si controlla l'albero. Ruotare l'albero a mano per sentire la ruvidità dei cuscinetti, notando che il cuscinetto anteriore su un motore di queste dimensioni sopporta un carico radiale significativo.
Misurare la resistenza degli avvolgimenti trifase per il bilanciamento tra tutte le fasi e controllare la resistenza di isolamento verso terra. Ispezionare il connettore dell'encoder I64 per corrosione dei pin e l'uscita del cavo per danni o sfregamenti. Controllare l'estremità dell'albero liscio per segni di contatto dell'accoppiamento o fretting.
Un avviamento su banco in condizioni controllate con monitoraggio del segnale dell'encoder è lo standard di verifica corretto prima che questo motore venga rimesso su un asse di produzione.
