FANUC A06B-6096-H202 Unità Amplificatore Servo AC — Descrizione del Prodotto

La questione del dimensionamento dell'azionamento che viene trascurata durante le riparazioni

Nelle situazioni di manutenzione di emergenza, si tende a considerare tutti i moduli amplificatori servo FANUC della stessa serie come intercambiabili — purché la generazione sia corretta e il numero di assi corrisponda, qualsiasi variante dovrebbe funzionare. Questa supposizione costa tempo e denaro quando non è valida.

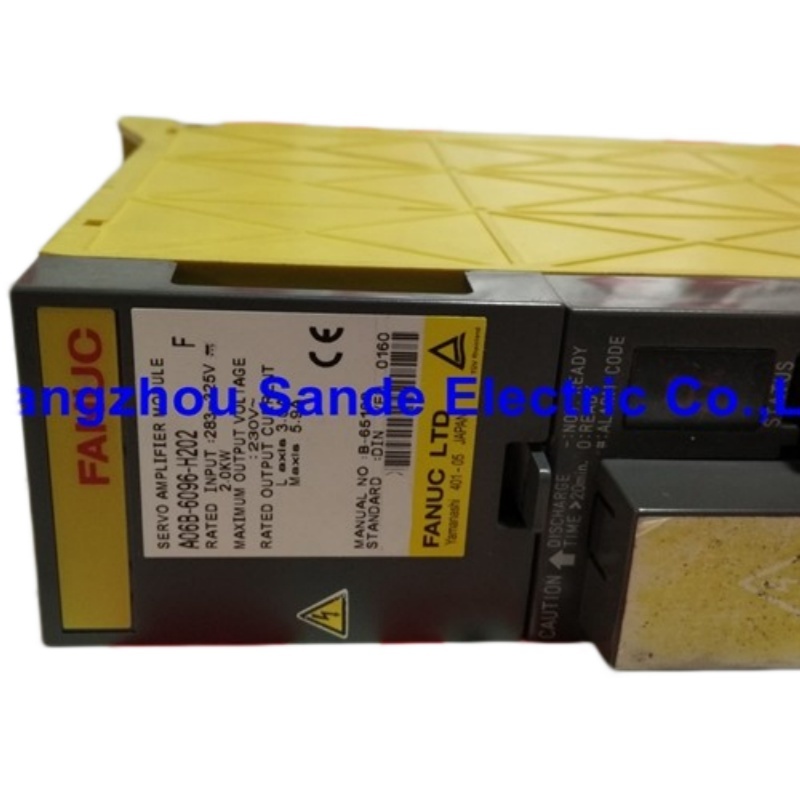

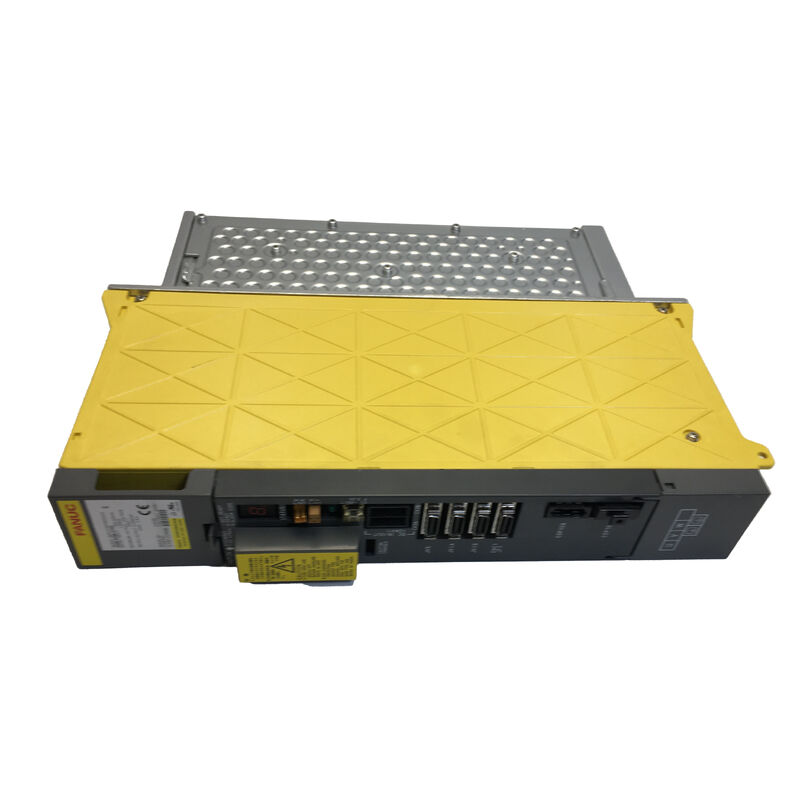

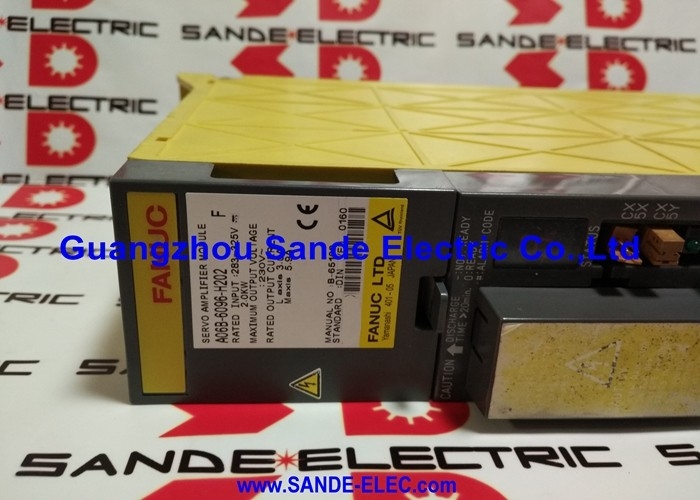

L'A06B-6096-H202 è un amplificatore servo a doppio asse della serie A06B-6096 di FANUC, classificato al livello di corrente "02". È stato progettato per macchine in cui i due assi controllati azionano ciascuno motori servo di telaio più piccolo che operano con profili di carico moderati — non gli assi più pesanti della linea FANUC dell'era 6096, ma ben adattati all'intervallo di applicazioni specificato dal costruttore della macchina al momento dell'assemblaggio dell'attrezzatura. Sostituirlo con una variante a doppio asse a corrente più elevata come l'H207 può sembrare una soluzione accettabile quando l'H202 non è disponibile, ma i dati dei parametri nel controller sono configurati per il livello di corrente specifico dell'H202 e funzionare al di fuori di tale specifica senza aggiustamenti crea una serie di problemi propri.

La parte giusta per lo slot H202 è l'H202. Se questo è il numero del modulo sulla tua unità guasta, questa pagina è dove inizia il processo di approvvigionamento.

Prodotto in Giappone. Certificato CE. Disponibile in condizioni nuove e ricondizionate testate. MOQ: 1 pezzo.

Il livello di corrente "02": dove appare nella famiglia 6096

Uno degli aspetti più utili — e occasionalmente confusi — del sistema di denominazione A06B-6096 è che il suffisso del livello di corrente appare sia nelle varianti a doppio asse che in quelle a tre assi. Il livello "02" in particolare compare in due moduli separati che servono configurazioni di assi fondamentalmente diverse nella stessa generazione di attrezzature.

L'H202 e l'H302 condividono lo stesso livello di corrente "02", il che significa che le correnti nominali dei motori con cui sono stati progettati per funzionare rientrano nello stesso intervallo — ma uno aziona due assi e l'altro tre. In una macchina che utilizza sia un H302 che un H202 insieme, non è raro che i motori sui tre assi dell'H302 e i motori sui due assi dell'H202 siano di dimensioni simili, poiché il livello di corrente li ha abbinati tutti alla stessa classe di potenza generale.

Cosa significa in pratica: se hai una macchina con sia un H302 che un H202, e si verifica un allarme di guasto servo su uno degli assi dell'H202, vale la pena notare che il motore collegato a quell'asse potrebbe essere nella stessa gamma di potenza di quelli sull'H302 — potenzialmente indicando un problema di alimentazione upstream condiviso o un guasto del cavo prima di concludere che il modulo H202 stesso si è guastato.

Decodifica del suffisso H202

"2" — La cifra iniziale conferma che si tratta di un modulo a doppio asse. Due assi servo indipendenti sono controllati da una singola unità fisica, condividendo una sezione di alimentazione comune ma mantenendo canali di azionamento individuali per ciascun asse.

"02" — Le cifre finali designano il livello di uscita di corrente per questo modulo. Il livello "02" è la parte inferiore dell'intervallo di corrente nella famiglia 6096 a doppio asse, rendendo l'H202 l'abbinamento naturale per macchine costruite attorno a motori servo AC FANUC di telaio più piccolo dove un'elevata corrente continua non era richiesta dal design dell'asse della macchina.

Come per tutte le schede della serie 6096, l'URL di questa pagina contiene "AO6B-6O96-H2O2" — un artefatto noto di rendering OCR in cui i caratteri numerici zero nel carattere tipografico dell'etichetta FANUC vengono letti come la lettera O. Il numero di parte corretto per l'ordinazione, il riferimento incrociato e la documentazione è sempre A06B-6096-H202, con tutti caratteri numerici. Entrambe le forme di stringa si riferiscono alla stessa unità fisica.

Specifiche

Che tipo di macchina utilizza un H202?

Il livello di corrente dell'A06B-6096-H202 indica macchine i cui requisiti di carico dell'asse rientrano nella metà inferiore dell'intervallo operativo della serie 6096. Diverse categorie di attrezzature rientrano in questo profilo.

Torni CNC compatti a due assi. Un tornio di base a due assi — asse X per la slitta trasversale, asse Z per la carro — abbinato a motori servo di telaio più piccolo è una delle configurazioni H202 più semplici. In queste macchine, l'H202 può essere l'unico amplificatore servo nell'armadio, controllando entrambi gli assi da un singolo modulo. Qualsiasi allarme servo su uno degli assi X o Z in una macchina del genere focalizza immediatamente l'attenzione sull'H202 e sui componenti ad esso collegati.

Coppie di assi supplementari leggeri in macchine più grandi. In centri di lavoro più complessi o attrezzature speciali, gli assi primari più pesanti potrebbero essere gestiti da un modulo a corrente più elevata o da un tipo di modulo completamente diverso, mentre una coppia di assi supplementari più leggeri — una tavola rotante e una contropunta, ad esempio, o un meccanismo di trasferimento pezzi con due assi controllati — viene assegnata a un H202. In questi casi, l'H202 rappresenta la porzione a minore richiesta del gruppo assi, e il suo guasto lascia inoperative quelle funzioni supplementari mentre gli assi primari continuano normalmente.

Coppie di assi per tavola Wire EDM. Le macchine Wire EDM dell'era della serie 6096 controllavano spesso gli assi della tavola X/Y tramite un modulo a doppio asse a un livello di corrente modesto, poiché il carico degli assi Wire EDM è caratterizzato più dalla precisione e dalla fluidità a bassa velocità che dall'elevata richiesta di corrente. Il livello di corrente dell'H202 è coerente con questo profilo applicativo.

In ogni caso, il filo conduttore è che i motori sui due assi dell'H202 sono stati progettati per funzionare all'interno del livello di corrente "02" dalla specifica originale del costruttore della macchina — e abbinare tale specifica durante la sostituzione è ciò che garantisce un comportamento stabile e correttamente sintonizzato dell'asse dopo lo scambio.

Nota sull'approvvigionamento di moduli a basso livello di corrente

Esiste una logica ragionevole che a volte porta fuori strada i team di manutenzione: se un modulo a bassa corrente non è disponibile, perché non utilizzare una variante a corrente più elevata della stessa famiglia? Il numero di assi corrisponde, la generazione corrisponde e il mercato dell'usato ha spesso più moduli ad alta corrente disponibili.

La risposta pratica è che dipende interamente da quali modifiche vengono apportate insieme alla sostituzione. Un livello di corrente diverso significa che i parametri servo memorizzati nel controller CNC — inclusi i settaggi del guadagno del loop di corrente, i limiti di corrente massimi e i valori di tuning correlati — sono calibrati sulle specifiche del modulo originale. L'installazione di un H207 in uno slot H202 senza apportare le corrispondenti modifiche ai parametri produrrà un asse che potrebbe comportarsi in modo erratico sotto carico, generare allarmi fastidiosi o avere un tuning scadente. L'effettuazione di tali modifiche richiede l'accesso alla documentazione originale della macchina e familiarità con la struttura dei parametri servo di FANUC per questa generazione di controller.

Quando l'H202 è disponibile sul mercato secondario, il percorso più semplice e affidabile è quello di procurarsi la variante corretta e mantenere invariati i parametri del controller. Questo è l'approccio di manutenzione diretto, ed è il motivo per cui l'H202 mantiene una domanda costante anche se varianti a corrente più elevata della stessa serie compaiono a volte in quantità maggiori.

Condizioni, Garanzia e Resi

Unità nuove / originali hanno una garanzia di 12 mesi e rappresentano l'opzione più pulita dal punto di vista dell'affidabilità a lungo termine. Lo stock proviene dalla produzione originale FANUC; queste unità non sono state installate né sottoposte a usura operativa.

Unità ricondizionate testate hanno una garanzia di 3 mesi e vengono recuperate da macchine dismesse, aggiornate o smantellate. Le unità vengono testate funzionalmente prima della messa in vendita. Per le strutture che gestiscono budget di manutenzione limitati, o dove l'H202 è necessario come pezzo di ricambio di riserva piuttosto che per la produzione critica immediata, lo stock ricondizionato testato fornisce un componente funzionante a un costo di acquisizione inferiore.

Condizioni di reso: segnalare danni fisici, discrepanze nella descrizione o consegna incompleta lo stesso giorno o il giorno lavorativo successivo all'arrivo. Le unità che risultano non funzionanti entro 4 giorni dalla ricezione sono idonee al reso. La garanzia non copre danni derivanti da installazione errata, guasti dal lato motore ripassati nell'azionamento, o errori dei parametri del controller applicati dopo la consegna. I resi non sono accettati per acquisti errati o ripensamenti — verificare il numero di parte sull'etichetta fisica prima di ordinare.

Spedizione e Pagamento

Spedizione: 2-4 giorni lavorativi dal pagamento confermato, magazzino di Guangzhou.

Corrieri:DHL e FedEx per spedizioni internazionali. Ritiro in magazzino locale a Guangzhou con preavviso.

Ordini combinati: Componenti multipli possono essere spediti insieme. Utile quando si acquista l'H202 insieme ad altri moduli della serie 6096, schede controller o cavi servo per la stessa revisione della macchina.

Pagamento: Bonifico bancario T/T per tutti i valori d'ordine. PayPal e Western Union per ordini fino a USD $500.

Costi di importazione: Tutti i dazi, le tasse e le spese doganali del paese di destinazione sono a carico dell'acquirente. Gli acquirenti in regioni con limitazioni di servizio dei corrieri sono incoraggiati a contattare il team prima di effettuare un ordine.

Domande frequenti

D1: La mia macchina utilizza un H202 e un H302 nello stesso armadio di azionamento. Entrambi condividono il livello di corrente "02" — ciò significa che sono intercambiabili se uno si guasta?

Condividono la stessa designazione del livello di corrente, ma non sono intercambiabili — e la ragione è la differenza nel numero di assi, non nella classificazione di corrente. L'H302 controlla tre assi; l'H202 ne controlla due. Il controller CNC assegna numeri di asse specifici a slot di moduli di azionamento specifici, e tali assegnazioni si riflettono in tutti i dati dei parametri servo. L'installazione di un H202 in uno slot che si aspetta un H302 lascerebbe un asse senza connessione di azionamento, indipendentemente da come si confrontano i livelli di corrente. Al contrario, l'H302 non può adattarsi allo slot H202 perché il controller non è configurato per ricevere un modulo a tre assi in una posizione in cui si aspetta un'unità a doppio asse. Quando un modulo si guasta, la sostituzione deve corrispondere sia al numero di assi che al livello di corrente — non esiste un percorso di sostituzione incrociata tra H202 e H302.

D2: Come si confronta il livello di corrente "02" dell'H202 con il livello "07" dell'H207 in termini pratici? Se posso procurarmi solo un H207, cosa dovrebbe cambiare?

Il livello "07" nell'H207 rappresenta un intervallo di uscita di corrente più elevato rispetto al livello "02" nell'H202. L'installazione di un H207 in uno slot H202 è fisicamente possibile nel senso che il modulo si monterà e si collegherà, ma senza modifiche corrispondenti ai parametri servo nel controller CNC, il loop di corrente sarà configurato per una specifica di azionamento diversa da quella effettivamente installata. Ciò può produrre un comportamento dell'asse che va da una risposta lenta ad allarmi di sovracorrente a oscillazioni mal smorzate, a seconda di quali parametri sono più interessati. Far funzionare correttamente la sostituzione richiede la regolazione dei parametri di tuning servo pertinenti a valori appropriati per l'H207 al carico motore effettivo — il che a sua volta richiede l'accesso ai dati di commissioning originali della macchina o la volontà di ri-sintonizzare l'asse da zero. Per uno scambio di manutenzione "come con come", procurarsi l'H202 corretto è l'opzione più semplice. La sostituzione con H207 è una modifica, non una sostituzione.

D3: Abbiamo una macchina che è rimasta in deposito per circa tre anni a seguito di un trasferimento di stabilimento. L'H202 appare intatto senza danni visibili. Cosa dovremmo controllare prima di riavviare la macchina?

 Lo stoccaggio inattivo è una delle condizioni più difficili per gli azionamenti della serie 6096. La preoccupazione principale sono i condensatori elettrolitici nella sezione del bus DC — i condensatori che rimangono scarichi per lunghi periodi subiscono una forma di degradazione dielettrica, e portare la piena tensione del bus DC immediatamente dopo una lunga inattività può causare ai condensatori di assorbire una corrente di carica eccessiva, potenzialmente causando danni interni. La mitigazione standard è eseguire una graduale riformazione della tensione: portare la tensione di alimentazione gradualmente utilizzando un autotrasformatore variabile nel tempo, piuttosto che commutare direttamente la piena tensione di linea. Per un azionamento che è stato immagazzinato per tre anni, questo processo vale la pena di prenderlo sul serio. Inoltre, ispezionare tutti i contatti dei connettori per l'ossidazione, controllare la ventola di raffreddamento per la resistenza dei cuscinetti (soprattutto se l'ambiente di stoccaggio aveva cicli di temperatura) e verificare che non sia entrata umidità nell'alloggiamento del modulo. Un azionamento che supera questi controlli e funziona in modo pulito attraverso alcuni cicli di traslazione dell'asse a bassa velocità ha probabilmente riattivato con successo.

D4: L'H202 guasto sulla nostra macchina non mostra segni evidenti di bruciature o danni ai componenti. Possiamo presumere che si tratti di un guasto software che potrebbe essere risolto senza sostituzione?

L'aspetto esterno non è un indicatore affidabile della salute interna per gli azionamenti servo di questa generazione. Le modalità di guasto più comuni nell'hardware della serie 6096 — degradazione dei condensatori, deterioramento del circuito driver del gate IGBT e danni alle giunzioni dei transistor di potenza — non producono segni visibili sull'esterno del modulo. Un azionamento che appare fisicamente intatto potrebbe avere uno stadio di uscita incapace di sostenere la corrente di carico, o un circuito di protezione che scatta immediatamente sotto il movimento dell'asse anche se si accende senza errori. Prima di concludere che l'H202 si è guastato, vale la pena verificare se il guasto si risolve dopo che il controller è stato completamente spento e riavviato con gli assi nella loro posizione di riferimento, e se il codice di allarme sul display CNC punta a un guasto interno dell'azionamento rispetto a un guasto dell'encoder o del cavo. Se l'allarme persiste su più riavvii e il percorso encoder/cavo è stato escluso, il modulo di azionamento è la causa più probabile indipendentemente dalle sue condizioni esterne.

D5: Stiamo considerando l'acquisto di due unità H202 — una per l'installazione immediata e una come pezzo di ricambio a scaffale. C'è qualcosa di specifico da cercare in un pezzo di ricambio che rimarrà in magazzino per potenzialmente uno o due anni?

Per i pezzi di ricambio pianificati a scaffale, la condizione dei condensatori elettrolitici al momento dell'acquisto è più importante che per un'unità installata immediatamente. Quando si richiede un'unità ricondizionata per lo stock di ricambio, vale la pena chiedere se l'unità è stata testata in condizioni di carico effettive piuttosto che solo accesa e inizializzata — un test di carico rivela la salute dei condensatori e degli IGBT in un modo che un'accensione a vuoto non fa. Lo stock nuovo originale, se disponibile, è la scelta più conservativa per pezzi di ricambio a scaffale a lungo termine perché i condensatori avranno trascorso meno tempo totale in servizio prima dello stoccaggio. Una volta che si ha l'unità di ricambio a scaffale, conservarla in un ambiente a temperatura stabile e bassa umidità, lontano dalla luce solare diretta e dalle vibrazioni, aiuterà a preservarne le condizioni. Alcune strutture eseguono anche un'accensione periodica dei pezzi di ricambio a scaffale ogni dodici mesi circa, facendo passare i condensatori attraverso un ciclo di carica per mantenere il loro strato dielettrico — una pratica che prolunga notevolmente la durata di conservazione affidabile dell'hardware di azionamento di vecchia generazione.

Il livello giusto. Gli assi giusti. La generazione giusta.
