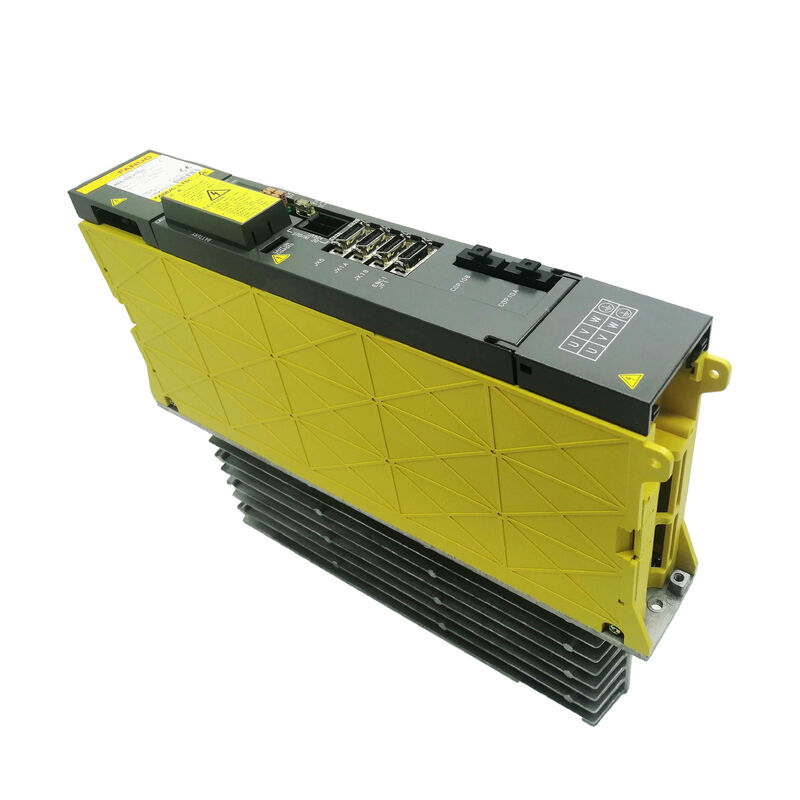

FANUC A06B-6096-H207 Unità Amplificatore Servo AC — Descrizione del prodotto

Quando il numero di assi non è divisibile per tre

La maggior parte delle persone immagina una macchina CNC di base come un sistema a tre assi — X, Y, Z. Ma una quota significativa delle vecchie attrezzature controllate da FANUC in funzione nelle fabbriche oggi è stata costruita fin dall'inizio con quattro, cinque o più assi controllati: un quarto asse per una tavola rotante, un quinto per una testa inclinabile, un asse aggiuntivo per il cambio utensile automatico o un secondo mandrino sincronizzato su un centro di tornitura. In queste configurazioni, il quadro di comando non contiene un singolo modulo a tre assi e si dichiara concluso — contiene una combinazione di tipi di moduli dimensionati e disposti per coprire il numero totale di assi.

L'A06B-6096-H207 è precisamente il modulo che colma le lacune in queste configurazioni. Essendo un'unità a doppio asse della serie A06B-6096 di FANUC, si accoppia con moduli a tre assi come l'H302 per costruire quadri per macchine con quattro, cinque o sei assi controllati — o funziona da solo in macchine a due assi dove il gruppo di assi completo rientra perfettamente in un'unità a doppio asse. Svolge un ruolo diverso dall'H302, anche se proviene dalla stessa famiglia di prodotti.

Prodotto in Giappone, certificato CE, disponibile in condizioni nuove e ricondizionate testate. Se A06B-6096-H207 è il numero sull'etichetta del modulo guasto della tua macchina o nella tua documentazione di manutenzione, questa pagina affronta la tua specifica situazione di approvvigionamento.

H207 vs H302 — Due moduli della stessa famiglia, due lavori diversi

Sia l'A06B-6096-H207 che l'A06B-6096-H302 appartengono alla serie A06B-6096 di FANUC, il che significa che condividono la stessa generazione, la stessa compatibilità con il controller e la stessa architettura di azionamento generale. Ciò che li separa è il numero di assi codificato nel loro suffisso e il livello di corrente che segue.

Una macchina con quattro assi controllati potrebbe utilizzare un singolo H302 per il gruppo primario X/Y/Z e un singolo H207 per il quarto asse — utilizzando entrambi i moduli insieme per coprire l'intero sistema. In quella configurazione, i due moduli hanno numeri di parte diversi ma operano fianco a fianco nello stesso quadro, collegati allo stesso controller. Quando l'H207 si guasta in tale configurazione, i tre assi primari continuano a funzionare (se l'H302 è integro), mentre il quarto asse si disattiva — un modello che è di per sé un utile indicatore diagnostico che punta direttamente al modulo H207.

Una macchina con soli due assi controllati — un semplice tornio a due assi, per esempio, o una fresa specializzata — può utilizzare l'H207 da solo, senza alcun H302 nel quadro.

In entrambi i casi, la sostituzione corretta è l'H207, non l'H302. Il numero di assi è diverso, i livelli di corrente sono diversi e le configurazioni dei parametri nel controller CNC sono abbinate alla specifica variante del modulo in ogni slot.

Comprensione del suffisso H207

Nello schema di denominazione della serie A06B-6096, il suffisso dopo H contiene due informazioni:

"2" — La cifra iniziale conferma che si tratta di un modulo a doppio asse, in grado di pilotare indipendentemente due assi servo da una singola unità fisica con una sezione di alimentazione condivisa.

"07" — Le cifre finali identificano il livello di uscita di corrente per questa variante. Questo è distinto dal livello "02" nell'H302 e riflette un diverso set di requisiti di compatibilità del motore. Il livello di corrente dell'H207 è abbinato ai motori specifici collegati ai suoi due assi; l'utilizzo di un H207 in uno slot specificato per un livello di corrente diverso richiede modifiche ai parametri e verifica della compatibilità, non solo una sostituzione fisica.

Un problema costante nell'approvvigionamento di parti della serie FANUC 6096: l'URL di questo elenco di prodotti contiene "AO6B-6O96-H2O7" — dove gli zeri numerici appaiono come la lettera O a causa del riconoscimento ottico dei caratteri dei font delle etichette FANUC. Il numero di parte effettivo è sempre A06B-6096-H207 con tutti caratteri numerici dopo la lettera A. Durante la ricerca, il controllo incrociato della documentazione o la conferma con un fornitore, trattare entrambe le forme di stringa come rappresentative della stessa unità.

Specifiche

Dove viene utilizzato l'H207: uno sguardo più approfondito alle configurazioni reali delle macchine

Le macchine che richiedono specificamente un H207 rientrano in due ampie categorie, e capire quale si applica alla tua situazione aiuta a stabilire aspettative realistiche per il processo di approvvigionamento.

Macchine multi-asse con configurazioni di moduli misti. Un centro di tornitura a quattro assi con X, Z, C (posizionamento mandrino) e un asse mandrino secondario potrebbe utilizzare un H302 per i tre assi primari e un H207 per il quarto. I centri di lavorazione a cinque assi con configurazione a testa rotante/inclinabile a volte distribuiscono le assegnazioni degli assi su due o tre moduli di tipi diversi. In questi quadri misti, l'H207 è quasi sempre il modulo che gestisce gli assi supplementari — quelli che estendono la macchina oltre un'operazione di base a tre assi. Quando questi assi smettono di funzionare e gli assi primari continuano normalmente, l'H207 è il focus immediato.

Macchine a doppio asse autonome. Su un tornio CNC a doppio asse dedicato, una rettificatrice di profili o un'unità di alesatura a doppio asse, l'H207 potrebbe essere l'unico amplificatore servo nel quadro. In questa configurazione, qualsiasi allarme servo su uno dei due assi punta al singolo modulo H207 come principale sospettato (dopo aver escluso cause legate al motore e ai cavi).

In entrambi i casi, l'H207 non è un componente secondario o inferiore — è l'azionamento da cui dipendono interamente gli assi interessati, e il suo guasto arresta tali assi tanto completamente quanto un guasto di un modulo a tre assi arresta una macchina a tre assi.

Il fattore età: cosa aspettarsi dai componenti della serie 6096 oggi

La serie A06B-6096 è stata prodotta per servire le famiglie di controller FANUC che erano in distribuzione attiva durante gli anni '80 e '90. Le macchine costruite attorno a questo hardware sono in servizio da venticinque a quarant'anni. Quelle ancora in produzione oggi rappresentano una categoria specifica: attrezzature meccanicamente solide, ben mantenute, spesso in strutture dove il costo di capitale della sostituzione non è giustificato dalla continua produttività della macchina.

I componenti di queste macchine — azionamenti, alimentatori, motori servo — hanno operato in queste condizioni per decenni. Alcuni sono in ottime condizioni perché la macchina ha eseguito cicli di lavoro moderati in un ambiente controllato. Altri mostrano un accumulo di usura: elettrolitici che si sono discostati dalle specifiche, IGBT con efficienza di commutazione ridotta, connettori che sono stati sottoposti a centinaia di espansioni e contrazioni termiche. Un'unità ricondizionata testata da una macchina dismessa di simile età potrebbe effettivamente offrire una maggiore durata residua rispetto a un'unità che ha operato continuamente al limite dei suoi limiti termici per vent'anni.

Questa realtà generazionale modella anche il mercato secondario. Le unità A06B-6096-H207 diventano disponibili principalmente quando le attrezzature vengono dismesse, aggiornate con controller più recenti o smantellate dopo un guasto totale della macchina. L'offerta non è costante o prevedibile — la disponibilità dipende da ciò che è entrato di recente nel mercato secondario, e varianti specifiche possono essere abbondanti un mese e scarse il successivo. Per le strutture che sanno di utilizzare macchine dotate di H207, controllare lo stock attuale e assicurarsi una scorta confermata è una strategia più affidabile che presumere che il pezzo sarà disponibile quando necessario urgentemente.

Condizioni e garanzia

Unità nuove / originali — Stock di fabbrica non installato nell'imballaggio appropriato. Coperto da una garanzia di 12 mesi. Queste rappresentano la base di affidabilità più elevata e sono la scelta corretta per macchine in ambienti di produzione esigenti.

Unità ricondizionate testate — Recuperate da macchine dismesse o riattrezzate, pulite e testate funzionalmente sotto carico prima della messa in vendita. Coperto da una garanzia di 3 mesi. Per programmi di scorte di riserva pianificati, macchine a basso utilizzo o situazioni in cui il budget per un'unità nuova non è disponibile, le unità ricondizionate testate forniscono un componente funzionante verificato a costo ridotto.

Tutti i resi in garanzia devono includere l'etichetta originale intatta. Segnalare danni, consegne incomplete o discrepanze nella descrizione il giorno dell'arrivo o il giorno lavorativo successivo. Le unità trovate non funzionanti entro 4 giorni dalla ricezione si qualificano per il reso. La garanzia non si estende ai danni causati da installazione errata, guasti lato motore o errori di parametro applicati dopo la consegna. I resi non sono accettati per acquisti di articoli errati o ripensamenti — verificare sempre il numero di parte rispetto all'etichetta fisica della macchina prima di ordinare.

Ordini e spedizione

Spedizione: 2-4 giorni lavorativi dalla conferma del pagamento, magazzino di Guangzhou.

Corrieri: DHL e FedEx per consegne internazionali. Ritiro in magazzino locale a Guangzhou con preavviso.

Spedizione combinata: Disponibile quando si ordinano più componenti insieme. Utile quando si acquista sia un H207 che altri componenti di azionamento o controller per la stessa ricostruzione della macchina.

Pagamento: Bonifico bancario T/T (tutti i valori). PayPal e Western Union accettati per ordini fino a $500 USD.

Dogana: Tutti i dazi di importazione, tasse e commissioni di intermediazione doganale del paese di destinazione sono a carico dell'acquirente. Gli acquirenti in regioni con limitazioni di servizio DHL/FedEx devono contattare il team di vendita prima di effettuare un ordine per discutere le alternative logistiche disponibili.

Domande frequenti

D1: La mia macchina ha sia un A06B-6096-H302 che un A06B-6096-H207 nello stesso quadro di azionamento. Il quarto asse ha smesso di funzionare ma gli altri tre assi sono a posto. Questo conferma che l'H207 si è guastato?

Il modello di sintomo che descrivi — perdita di un gruppo di assi mentre l'altro rimane operativo — è coerente con un guasto del modulo H207, ed è uno degli indicatori diagnostici più chiari che incontrerai con questo tipo di configurazione del quadro. Tuttavia, prima di concludere che il modulo si è guastato, vale la pena controllare due cose: in primo luogo, se il codice di allarme visualizzato sul controller CNC è un guasto dell'azionamento servo o un guasto dell'encoder/feedback, poiché quest'ultimo può avere origine nel cavo o nel motore piuttosto che nell'azionamento; e in secondo luogo, se la lettura della tensione del bus DC sull'H207 è nell'intervallo normale (il display di stato servo del controller spesso lo mostra). Se il codice di allarme è un guasto interno all'azionamento o l'H207 non si inizializza all'accensione, il modulo è quasi certamente la causa. Se si tratta di un errore di feedback dell'encoder, ispezionare il cavo dell'encoder sull'asse interessato prima di ordinare un modulo di ricambio.

D2: Un A06B-6096-H207 può essere utilizzato come sostituto di un A06B-6096-H302 se l'H302 non è disponibile?

No — non come sostituto diretto. L'H302 controlla tre assi e l'H207 ne controlla due, quindi l'utilizzo di un H207 in uno slot a tre assi lascerebbe un asse completamente senza connessione di azionamento. Oltre alla discrepanza nel numero di assi, i livelli di corrente sono diversi (02 vs 07), il che significa che i dati dei parametri per ogni slot sono configurati per il suo modulo specifico. Anche negli scenari in cui solo due dei tre assi dell'H302 sono attivamente utilizzati, la sostituzione con un H207 richiederebbe la riassegnazione degli assi, la riconfigurazione dei parametri e probabilmente modifiche al cablaggio — diventa un progetto di modifica piuttosto che una sostituzione di manutenzione. L'approccio corretto quando un H302 non è disponibile è quello di procurarsi l'H302 da canali alternativi, non di sostituirlo con un H207.

D3: Come si confronta il livello di corrente "07" nell'H207 con il livello "02" nell'H302? Un numero di livello più alto è sempre una corrente più alta?

 All'interno della serie A06B-6096, la parte numerica del suffisso dopo la cifra del numero di assi riflette diversi livelli di corrente nominale, ma la relazione tra il numero di livello e l'uscita di corrente effettiva non è una semplice scala lineare — i numeri di livello sono codici di categorizzazione interni di FANUC piuttosto che valori di corrente diretti. Ciò che conta per l'approvvigionamento è che il livello "07" dell'H207 e il livello "02" dell'H302 sono specifiche diverse, e ciascuno è abbinato a specifiche combinazioni di motori nelle macchine in cui sono stati installati. L'unico modo affidabile per confermare quale livello la tua macchina richiede per un dato slot è fare riferimento alla documentazione originale della macchina, alla targhetta sul modulo guasto o ai dati dei parametri servo nel controller CNC. L'utilizzo di un livello diverso senza verificare la compatibilità del motore e aggiornare i parametri servo pertinenti crea il rischio di una regolazione errata della corrente, che può manifestarsi come errori di posizionamento dell'asse, oscillazioni o allarmi termici.

D4: Stiamo acquistando parti per una macchina che è rimasta inattiva per diversi anni dopo che il precedente team di manutenzione se n'è andato. Abbiamo trovato quello che sembra essere un H207 in una scatola di stoccaggio senza etichetta. C'è un modo per identificarlo con certezza prima di installarlo?

Un modulo senza etichetta in magazzino crea una vera sfida di identificazione, ma ci sono approcci che possono aiutare a restringere il campo. Se hai accesso al quadro di azionamento originale della macchina e un H207 o H302 funzionante è ancora installato, un confronto fisico fianco a fianco — dimensioni del modulo, posizioni dei connettori, layout della scheda e qualsiasi marcatura visibile dei componenti sul PCB — può aiutare a determinare se il modulo misterioso proviene dalla stessa serie e dalla stessa variante di numero di assi. I moduli a doppio e triplo asse della serie 6096 di FANUC hanno configurazioni di connettori visibilmente diverse che riflettono i loro diversi numeri di assi, quindi la forma fisica dovrebbe confermare o escludere l'identificazione dell'H207. Inoltre, se la scheda a circuito stampato all'interno del modulo riporta numeri di parte visibili sulla sua superficie — le schede servo FANUC spesso lo fanno — questi possono essere confrontati per confermare il tipo di modulo. Se nessuno di questi metodi fornisce un'identificazione sicura, l'utilizzo del modulo misterioso in produzione non è consigliabile, indipendentemente dalle sue condizioni apparenti.

D5: Qual è la causa principale più comune di guasto negli azionamenti della serie A06B-6096 in questa fase della loro vita utile, e influisce su come dovremmo valutare un'unità ricondizionata?

All'età che questi azionamenti hanno raggiunto, le modalità di guasto più comuni rientrano in due categorie. La prima è il degrado dei condensatori elettrolitici nelle sezioni del bus DC e dell'alimentatore — i condensatori hanno una durata operativa finita, e le unità che sono in servizio continuo dagli anni '90 potrebbero avere condensatori la cui capacità si è discostata ben al di sotto delle specifiche, anche se l'azionamento non ha prodotto un guasto grave. Questo può causare comportamenti intermittenti, prestazioni ridotte della frenata rigenerativa e infine guasti catastrofici. La seconda modalità di guasto comune è il deterioramento del circuito driver del gate IGBT, che può causare a un asse un'uscita di coppia erratica o allarmi di sovracorrente fastidiosi prima che si verifichi un guasto completo. Quando si valuta un'unità ricondizionata, chiedere se il processo di test includeva test di ciclo di carico sotto corrente piuttosto che un semplice controllo di accensione — un azionamento può accendersi e inizializzarsi correttamente pur avendo ancora prestazioni marginali dei condensatori o degli IGBT che diventano evidenti solo sotto carico effettivo dell'asse. Un processo di ricondizionamento affidabile include test funzionali in condizioni operative rappresentative, non solo un'ispezione visiva e una conferma di accensione. Le unità che sono state testate in questo modo forniscono una fiducia considerevolmente maggiore rispetto a quelle che sono state controllate solo per le condizioni estetiche e l'inizializzazione di base.
