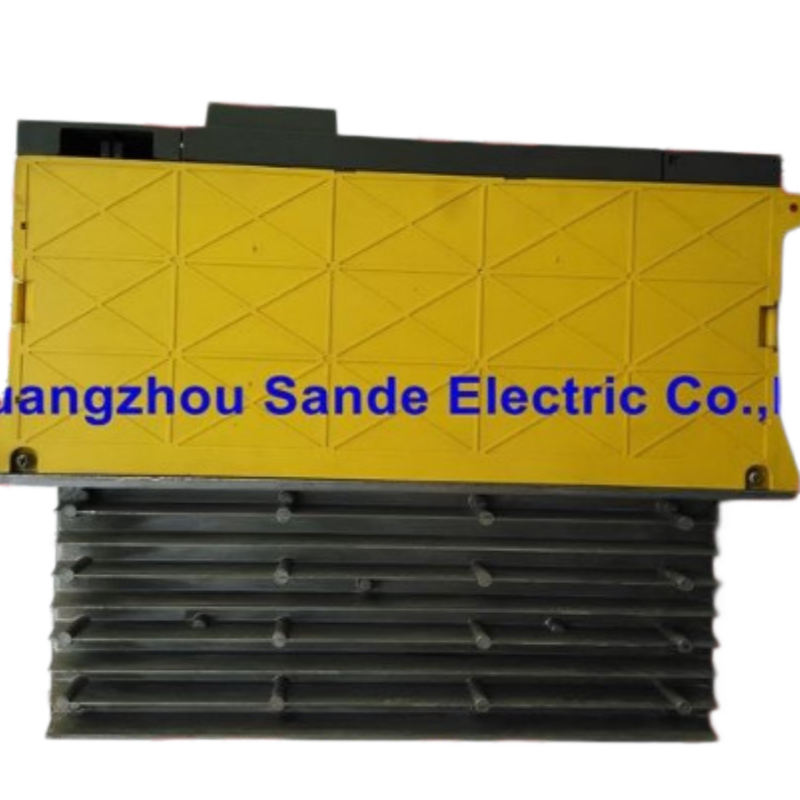

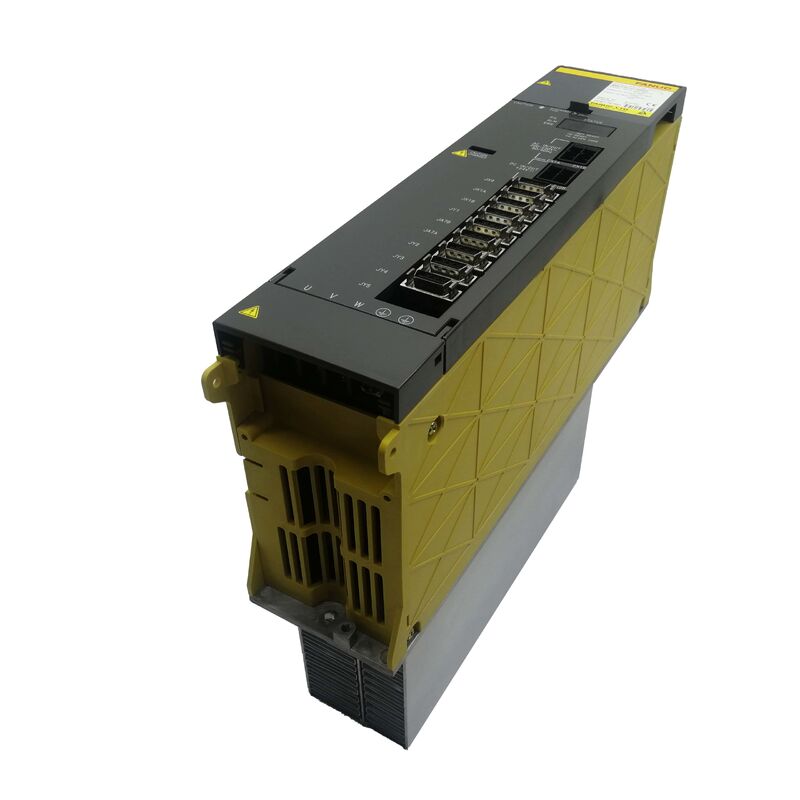

FANUC A06B-6102-H211 Amplificatore Servo AC — Descrizione del Prodotto

L'asse che non necessita di forza bruta ha comunque bisogno del drive giusto

Nella progettazione di macchine utensili CNC, non tutti gli assi sono uguali. Gli assi che muovono il pezzo o trasportano la testa della fresa sotto carichi di taglio pesanti pongono richieste molto diverse ai loro drive rispetto agli assi responsabili del posizionamento preciso a basso carico — una tavola rotante che indicizza con piccoli incrementi, un asse ausiliario che controlla un braccio del cambio utensile o l'asse di avanzamento fine su una rettificatrice dove il movimento fluido a bassa velocità è più importante della capacità di corrente di picco.

Il FANUC A06B-6102-H211 è costruito esattamente per questo estremo dello spettro. Si colloca nella fascia di corrente inferiore all'interno della famiglia di amplificatori dual-axis della serie α — l'H211 — abbinato ai servomotori che alimentano assi più leggeri dove l'assorbimento di corrente rimane ben entro limiti moderati durante il normale funzionamento. Montare un amplificatore sovradimensionato su questi assi non migliora le prestazioni; può effettivamente compromettere la stabilità del posizionamento fine introducendo un disallineamento di risoluzione nel loop di feedback di corrente. La variante giusta per l'asse giusto è ciò che permette all'intera macchina di funzionare come previsto dal suo progettista.

Questa unità è prodotta in Giappone, certificata CE e disponibile sia in condizioni nuove che ricondizionate e testate. Se A06B-6102-H211 è il numero documentato per il tuo slot di drive guasto, questa pagina copre tutto ciò che ti serve per prendere una decisione di approvvigionamento sicura.

Lettura del Cabinet del Drive: H211, H215 e H230 a Confronto

Le macchine che utilizzano drive FANUC serie α hanno spesso più di un modulo A06B-6102 nel cabinet, e sono frequentemente varianti diverse — perché diversi raggruppamenti di assi hanno profili di carico diversi. Comprendere come queste tre varianti comuni si relazionano tra loro aiuta a chiarire perché il numero di parte deve essere abbinato precisamente al suo slot, non sostituito liberamente.

Tutti e tre condividono lo stesso fattore di forma fisico, la stessa interfaccia servo analogica con il controller FANUC e lo stesso layout del connettore del bus di drive. Questo è precisamente ciò che rende la sostituzione accidentale un rischio — sembrano intercambiabili su uno scaffale o in un elenco, ma i dati dei parametri servo del CNC sono configurati per la specifica fascia di corrente di ogni slot. Inserire un H230 in uno slot H211 senza aggiornare i parametri dell'amplificatore, e il loop di regolazione della corrente si comporterà in modo errato, potenzialmente causando oscillazioni dell'asse o instabilità a basse velocità — l'esatto intervallo operativo in cui questi assi più leggeri trascorrono la maggior parte del loro tempo di lavoro.

Cosa ti dice l'H211 su questa unità

Nella convenzione dei numeri di parte della serie α di FANUC, il suffisso dopo la H codifica la configurazione dell'asse del drive e la fascia di uscita di corrente in uno schema coerente. Per l'A06B-6102-H211:

Il "2" iniziale conferma che si tratta di un modulo dual-axis — un'unità fisica che pilota due assi servo contemporaneamente. Questo è standard per la famiglia A06B-6102: una sezione di alimentazione condivisa con regolazione di corrente indipendente per asse, che consente di controllare due assi da un singolo slot di drive nel cabinet.

Il "11" finale colloca questa variante all'estremità inferiore della scala di corrente all'interno della linea dual-axis della serie α. È la fascia abbinata a servomotori con requisiti di corrente continua inferiori — motori comunemente utilizzati sugli assi più leggeri e orientati alla precisione in un sistema CNC.

Una nota pratica per gli acquirenti: l'URL su questa pagina contiene la stringa "AO6B-6IO2-H2II" — questo è un artefatto comune di OCR e rendering di font dove il numero zero (0) viene letto erroneamente come la lettera O, e il numero uno (1) viene letto erroneamente come la lettera I. Il numero di parte effettivo è inequivocabilmente A06B-6102-H211 con tutti i caratteri numerici. Quando si confrontano la documentazione della macchina, verificare sempre con la targhetta fisica e considerare la confusione dei caratteri ottici negli elenchi digitali come un pericolo noto con i numeri di parte FANUC.

Specifiche

Dove l'H211 si inserisce nelle Configurazioni di Macchine Reali

La fascia di corrente inferiore dell'H211 lo rende ben adatto agli scenari seguenti, tutti comuni sul campo:

Torni e centri di tornitura CNC di piccolo formato con servomotori compatti sui loro assi trasversali e di avanzamento. Queste macchine non richiedono il margine di corrente di un grande centro di lavoro, e i loro servomotori sono abbinati di conseguenza. Un cabinet di drive in questa configurazione può utilizzare moduli H211 ovunque, piuttosto che la disposizione mista H211/H230 vista in macchine più pesanti a tre assi.

Macchine per elettroerosione a filo, dove il movimento dell'asse è lento, altamente preciso e comporta un carico meccanico minimo contro il pezzo. Le richieste di corrente sugli assi servo in questo tipo di macchina sono costantemente basse, e un amplificatore di fascia inferiore è la specifica corretta per quell'ambiente operativo.

Assi rotativi e di indicizzazione sui centri di lavoro dove gli assi di lavoro principali (X, Y, Z) possono utilizzare moduli a corrente più elevata, ma un quarto o quinto asse ausiliario che controlla una tavola rotante o una testa di indicizzazione opera sotto carichi molto più leggeri. In questa configurazione mista, i moduli H211 per gli assi più leggeri e H215 o H230 per gli assi principali nello stesso cabinet è una disposizione comune.

Vecchie fresatrici con servomotori compatti, dove il costruttore originale della macchina ha selezionato motori più piccoli specificamente abbinati all'involucro di taglio e alla corsa dell'asse del progetto. Queste macchine hanno spesso un cabinet completo di moduli drive a corrente inferiore.

Condizioni e Garanzia

Nuovi / originali sono scorte di fabbrica non installate in imballaggi appropriati, coperti da una garanzia di 12 mesi. Sono la scelta giusta quando la macchina è in produzione continua e le aspettative di affidabilità sono più alte.

Ricondizionati testati provengono da macchine dismesse o aggiornate, sono stati verificati funzionalmente in condizioni operative e sono coperti da una garanzia di 3 mesi. Sono un'opzione pratica per scorte di ricambio pianificate, macchine a bassa utilizzazione o riparazioni sensibili al budget dove l'obiettivo è un'unità funzionante confermata.

Tutte le richieste di garanzia richiedono che l'etichetta originale rimanga intatta. Le unità che arrivano danneggiate, incomplete o non corrispondenti alla descrizione devono essere segnalate il giorno dell'arrivo o il giorno lavorativo successivo, con fotografie ove possibile. Le unità non funzionanti entro 4 giorni dalla ricezione in condizioni operative normali qualificano per il reso o la sostituzione. La garanzia non copre danni da installazione errata, propagazione di guasti dal lato motore o errori di configurazione dei parametri applicati dopo la consegna.

Ordini e Logistica

Spedizione: 2-4 giorni lavorativi dopo la conferma del pagamento, dal nostro magazzino di Guangzhou.

Spedizione: DHL e FedEx per consegne internazionali. È disponibile il ritiro presso il magazzino locale di Guangzhou e può essere organizzato direttamente. La spedizione combinata si applica quando vengono ordinati più pezzi insieme — un'opzione utile quando si acquistano diversi componenti di drive per una singola riparazione di macchina o un programma di pezzi di ricambio che copre più macchine.

Pagamento: Bonifico bancario T/T per tutti i valori d'ordine. PayPal e Western Union per ordini fino a USD $500.

Dogana: Tutti i dazi di importazione, tasse e commissioni del paese di destinazione sono a carico dell'acquirente. Gli acquirenti in regioni dove il servizio standard DHL/FedEx è limitato o non disponibile dovrebbero contattare il team di vendita prima di effettuare un ordine in modo che possano essere discusse disposizioni logistiche alternative. Non presumere la disponibilità del servizio per tutte le destinazioni senza aver prima verificato.

Domande Frequenti

D1: Non riesco a reperire rapidamente l'H211 e la macchina è ferma. Posso sostituire temporaneamente un H215 per far ripartire la produzione mentre aspetto il pezzo corretto?

Fisicamente, un H215 si adatta allo stesso slot di un H211 — il fattore di forma è identico. Tuttavia, per farlo funzionare correttamente è necessario aggiornare il parametro dell'amplificatore servo nel CNC per corrispondere alle caratteristiche di corrente dell'H215. Senza quella modifica del parametro, il loop di regolazione della corrente per entrambi gli assi su quel modulo opererà con dati di riferimento errati, il che può causare errori di posizionamento fine, instabilità a bassa velocità o stati di allarme imprevisti. La modifica del parametro in sé non è tecnicamente difficile per chi ha familiarità con la configurazione dei parametri servo FANUC, ma deve essere eseguita e poi verificata con movimenti di prova dell'asse prima di fidarsi della macchina per la produzione. Il rischio principale è che la soluzione temporanea possa alterare la sintonia servo della macchina in modi che influenzano sottilmente la qualità del pezzo — tornare sempre alla variante H211 corretta e ripristinare i parametri originali non appena il pezzo corretto è disponibile.

D2: Perché l'elenco del prodotto mostra "AO6B-6IO2-H2II" — è un numero di parte diverso?

No, è lo stesso numero di parte reso tramite riconoscimento ottico dei caratteri (OCR). FANUC utilizza un font in alcune delle loro etichette dove il numero "0" (zero) e la lettera "O" sono visivamente simili, così come il numero "1" (uno) e la lettera "I". Quando le etichette dei numeri di parte vengono scansionate o digitate da fotografie, questi caratteri vengono frequentemente trasposti nei record digitali. Il numero di parte corretto è sempre A06B-6102-H211 — tutto numerico dopo la lettera iniziale A. Quando si cerca questo pezzo o si confronta la documentazione della macchina, considerare "AO6B-6IO2-H2II" e "A06B6102H211" come la stessa unità. Le targhette fisiche sulle apparecchiature FANUC sono il riferimento autorevole; le trascrizioni digitali dovrebbero essere verificate rispetto all'etichetta hardware effettiva.

D3: La nostra macchina è rimasta in deposito per circa due anni prima di essere rimessa in funzione. Il drive non era guasto — era semplicemente immagazzinato con la macchina. Dobbiamo fare qualcosa prima di accendere il drive?

Lo stoccaggio prolungato introduce due potenziali preoccupazioni per gli amplificatori servo di questa generazione. Primo, i condensatori elettrolitici nella sezione del bus DC perdono gradualmente la loro capacità di carica quando non vengono alimentati per un lungo periodo — un processo chiamato degradazione dei condensatori. Per periodi di stoccaggio di due anni o più, è consigliabile una sequenza di accensione controllata: accendere gradualmente il drive utilizzando un trasformatore variabile (variac) a tensione ridotta per un periodo da trenta a sessanta minuti, consentendo ai condensatori di riformarsi in condizioni delicate prima di applicare la piena tensione. Secondo, eventuali connettori o superfici di contatto che sono stati esposti all'umidità durante lo stoccaggio dovrebbero essere ispezionati per l'ossidazione prima del collegamento. Internamente, il drive stesso dovrebbe essere ispezionato per segni di danni da condensa. Se l'ambiente di stoccaggio era a clima controllato e l'unità è stata conservata nell'imballaggio originale, il rischio è inferiore — ma il passaggio di condizionamento dei condensatori è una precauzione sensata indipendentemente dalle condizioni di stoccaggio.

D4: Gestiamo la manutenzione di più piccole macchine CNC e diverse sono state segnalate per potenziali problemi ai drive. Esiste un modo per testare lo stato di salute del drive senza rimuovere e spedire i moduli?

 La valutazione in situ dello stato di salute degli amplificatori servo serie α ha alcuni limiti pratici, ma ci sono approcci diagnostici utili che non richiedono la rimozione del modulo. Lo schermo diagnostico servo del controller CNC può visualizzare in tempo reale i dati di feedback di corrente, l'errore di velocità e l'errore di posizione — schemi insoliti in questi valori durante il normale movimento dell'asse possono indicare un degrado correlato al drive prima che si verifichi un guasto completo. I LED di stato dell'amplificatore forniscono anche informazioni sulla cronologia dei guasti su molti moduli serie α: uno schema di allarmi transitori ricorrenti che si risolvono con il ciclo di accensione, o allarmi che si correlano a specifiche condizioni di carico, spesso indicano un drive con prestazioni termiche marginali o IGBT di commutazione indeboliti. L'ispezione fisica delle ventole di raffreddamento del drive è utile — ventole guaste o lente sono una causa principale di deterioramento accelerato del drive. Se un asse specifico ha generato allarmi servo intermittenti per diversi mesi senza una chiara causa del motore o del cavo, il modulo drive per quell'asse è un ragionevole prossimo punto di indagine.

D5: Stiamo acquistando diversi pezzi attraverso più ordini nei prossimi mesi come programma di manutenzione pianificata. Esiste un modo preferito per strutturare questi acquisti per ottenere il miglior risultato in termini di prezzi e spedizione?

 Per un programma di manutenzione strutturato che copre più macchine su un periodo prolungato, l'approccio più efficace è presentare un elenco consolidato dei requisiti in anticipo — tutti i numeri di parte previsti, le quantità stimate e la tempistica approssimativa — anche se gli ordini individuali verranno effettuati a tappe. Ciò consente al team di vendita di verificare la disponibilità globale di tutte le varianti richieste contemporaneamente, segnalare quelle con scorte limitate o tempi di approvvigionamento più lunghi e stabilire aspettative su quali articoli devono essere prioritari negli ordini precedenti. Crea anche la base per discutere accordi di spedizione combinata su lotti di pezzi, che riduce il costo di trasporto per unità rispetto alle spedizioni individuali. I responsabili della manutenzione che pianificano l'approvvigionamento di pezzi di ricambio della serie α trimestralmente piuttosto che in modo reattivo, solitamente affrontano meno situazioni di approvvigionamento di emergenza e costi totali dei pezzi inferiori — il mercato secondario per questi drive premia gli acquirenti che non operano sotto pressione di fermo produzione.

Fascia corretta. Asse corretto. Stock confermato di origine giapponese.
