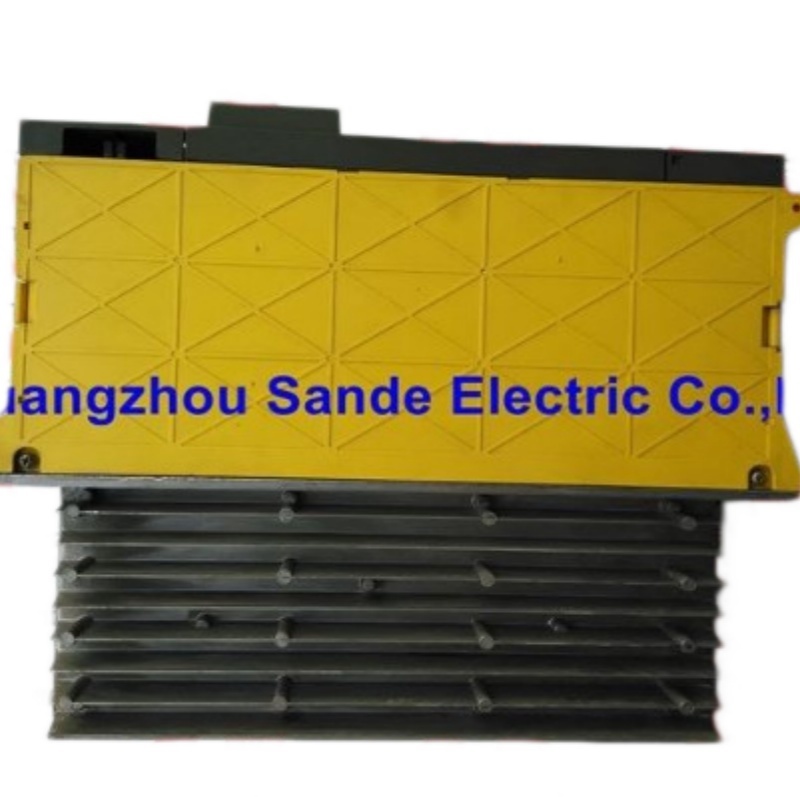

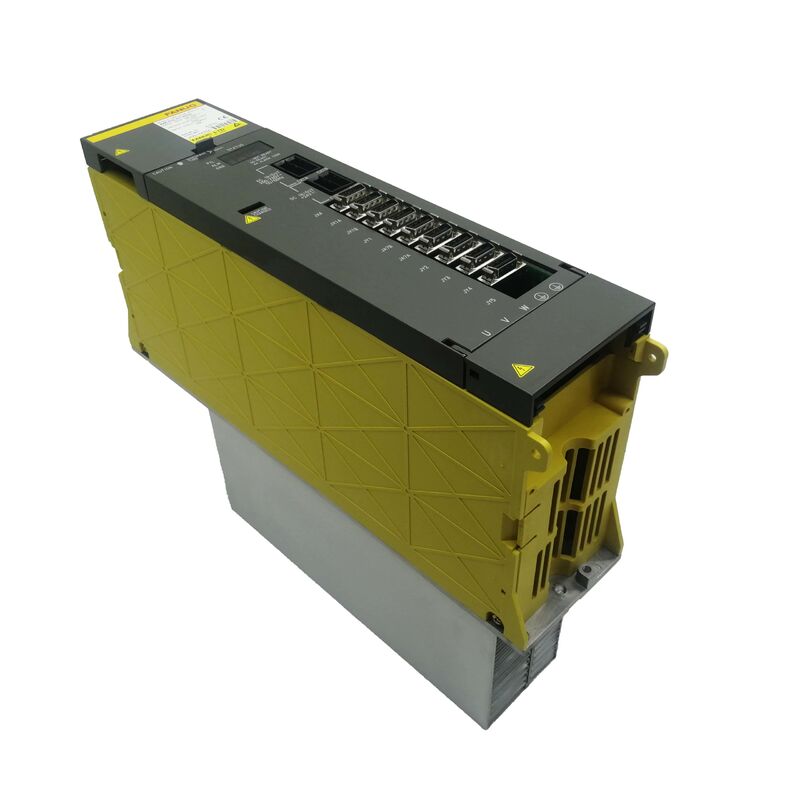

FANUC A06B-6102-H215 Servoamplificatore AC  Descrizione del prodotto

Quando la macchina è vecchia ma la linea di produzione ne ha ancora bisogno

Non tutte le macchine utensili CNC presenti in fabbrica sono nuove.le macchine che fanno il lavoro quotidiano più affidabile sono quelle che sono state in funzione per quindici o venti anni completamente deprezzateQuando una di queste macchine lancia un servo allarme e si ferma,La domanda non e' sempre "Dovremmo sostituirlo?"Spesso si tratta di quanto velocemente possiamo riavviare il disco?

The FANUC A06B-6102-H215 is a servo amplifier unit from FANUC's α Series — a generation of drives that powered a significant portion of the world's CNC machine tools through the 1990s and into the 2000sSe questo è il numero della parte nella documentazione della macchina o sull'etichetta del modulo difettoso,Questa pagina è per te.

Serie α vs Serie αi Questa distinzione è più importante di quanto si pensi

Uno degli errori di approvvigionamento più comuni nell'acquisto di servo drive FANUC accade proprio qui: gli acquirenti che cercano una variante A06B-6102 ricevono accidentalmente, o quasi ordinano,un'unità A06B-6114 o A06B-6134 della serie αiI numeri sono simili. I moduli possono apparire visivamente simili negli annunci online. Ma non sono intercambiabili, e la differenza va ben oltre una singola cifra nel numero della parte.

L'A06B-6102 appartiene alla FANUCSerie α- una famiglia di azionamenti di generazione precedente che utilizza un'interfaccia servo analogica per comunicare con il controller CNC.e varianti correlate) utilizza il bus seriale in fibra ottica digitale FSSB di FANUC per la comunicazione tra unità e controllerQuesti due tipi di interfaccia sono architettonicamente incompatibili. Un'unità αi non può essere inserita in una macchina della serie α senza modifiche al controller, revisione dei parametri e sostituzione del motore..

La serie α è stata progettata per funzionare con i controller FANUC della serie 0, serie 16, serie 18 e serie 21, tra gli altri.l'A06B-6102 è la serie di azionamento correttaSe la vostra macchina esegue un controller 0i, 30i o 31i, state guardando la famiglia di prodotti completamente sbagliata.

Controllare il modello del controller prima di ordinare richiede due minuti ed evita un costoso errore di spedizione.

Cosa dice l'H215 di questa unità

La convenzione del suffisso numero di parte di FANUC nella serie α contiene informazioni tecniche significative nella stringa alfanumerica dopo l'H. Nella designazione H215:

Il"2"la posizione indica che si tratta di unmodulo a doppio asse- una singola unità fisica che azionerà contemporaneamente due assi servo, condividendo una sezione di potenza comune e fornendo una regolazione indipendente della corrente per ciascun asse.Questa è l'architettura standard per i moduli multiasse della serie α, in cui una posizione del rack di trasmissione gestisce due assi di movimento.

Il"15"il componente identifica il livello di potenza di uscita specifica per questa variante nella configurazione a doppio asse.la corrente di uscita nominale deve essere abbinata ai servomotori su ciascun asse, ma in particolare alle classifiche di corrente continua e di corrente di picco del motore.l'installazione di un amplificatore di grandi dimensioni per motori a corrente molto bassa crea instabilità di posizionamento fine a causa di disallineamento della risoluzione nel circuito di feedback corrente.

Se la scheda di parametri della macchina o la targhetta dell'unità originale non funzionante mostra H215, questa è la variante specifica per la fonte.

Specificità

La realtà dell'approvvigionamento per le parti della serie α

Per quanto riguarda il mercato secondario delle unità FANUC della serie α, vale la pena capire che la disponibilità si restringe nel tempo, non perché la domanda scompare.ma perché il bacino di unità recuperabili si restringe man mano che le macchine vengono smantellate, ricostruiti con controller più recenti, o semplicemente persi nel tempo senza che i loro componenti siano catalogati e salvati.

Una macchina che è stata installata nel 1998 e ha funzionato in modo affidabile non è sul programma di sostituzione di nessuno ̇ fino a quando l'unità non fallisce.la squadra di manutenzione scopre che gli azionamenti della serie α che alimentano la macchina non sono più in produzione attiva, e che le scorte mondiali sono costituite da quelle prodotte anni fa, distribuite a vari rivenditori e distributori di ricambi.Alcune varianti rimangono effettivamente disponibili come nuove nella confezione nelle catene di fornitura dei servizi FANUCAltri sono disponibili principalmente come unità rinnovate ricavate da apparecchiature dismesse.

L'attuale disponibilità della variante H215 dovrebbe essere confermata immediatamente prima di finalizzare qualsiasi piano di approvvigionamento.Contattare il team di vendita per un controllo del magazzino in corso ̇ soprattutto se si sta pianificando un progetto di riparazione con una scadenza fissa per il ritorno alla produzione.

Opzioni di condizione e copertura della garanzia

Nuovo / condizione originaleLe unità devono essere disinstallate, in confezioni protettive originali o adeguate eGaranzia di 12 mesiQuesti sono adatti per macchine in produzione continua dove le aspettative di affidabilità sono più elevate.

Unità rinnovate sottoposte a provasono recuperati da macchine dismesse o aggiornate, puliti, sottoposti a prova funzionale sotto carico e verificati prima dell'inserimento nell'elenco.Garanzia di 3 mesie sono una scelta pratica per macchine a basso utilizzo, scorte di ricambio di riserva o scenari di riparazione economici in cui un'unità di lavoro verificata è la priorità.

In entrambi i casi, l'etichetta originale del modulo deve rimanere intatta e l'unità deve essere restituita nella stessa condizione in cui è stata spedita se viene richiesta la garanzia.La garanzia non copre i danni fisici subiti durante l'installazione, danni dovuti a guasti del lato del motore o problemi causati da impostazioni errate dei parametri dopo l'installazione.

Ordini e spedizioni

Gli articoli sono spediti entroDa 2 a 4 giorni lavorativiLa consegna internazionale è effettuata tramiteDHL e FedExIl ritiro può essere organizzato presso il magazzino locale di Guangzhou.La spedizione combinata è disponibile per gli ordini che coprono più numeri di parti. utile quando si acquistano più componenti per una singola ricostruzione della macchina o un aggiornamento previsto dell'inventario di ricambi.

Opzioni di pagamento:Trasferimento bancario T/T (tutti i valori) PayPal e Western Union (ordini fino a USD $500).

Gli acquirenti transfrontalieri sono responsabili dei dazi all'importazione, delle tasse e delle eventuali tasse del paese di destinazione.

Se la merce non è arrivata entro 10 giorni dalla spedizione, avvisateci immediatamente.Se le merci arrivano danneggiate, incomplete o non come descritto, segnalare lo stesso giorno o il giorno lavorativo successivo con foto ove possibile.Le unità che si dimostrano non funzionali entro 4 giorni dalla ricezione in condizioni di funzionamento normali possono essere restituite o sostituite..

Domande frequenti

D1: La mia macchina utilizza un controller FANUC serie 18.

Gli azionamenti della serie α A06B-6102 sono progettati per interfacciarsi con i controller analogici servocompatibili di FANUC, che comprendono i controller della serie 16, 18,e 21 famiglie nonché alcune configurazioni della serie 0 precedente. Se l'interfaccia servo della macchina è analogica piuttosto che fibra ottica digitale (FSSB), allora sì ̇ la serie A06B-6102 è la famiglia di azionamenti appropriata.controllare le schede di dati dei parametri della macchina o la targhetta dell'unità danneggiataLa famiglia di controller da sola non conferma la variante con il suffisso H; questo è determinato dalle specifiche del motore su ciascun asse.

D2: Un azionamento della serie αi (come A06B-6114) può essere utilizzato come sostituto dell'A06B-6102-H215 in una macchina più vecchia?

La serie α e la serie αi utilizzano interfacce di comunicazione sostanzialmente diverse: analogiche e digitali FSSB.Un'unità αi installata in una macchina della serie α non sarà riconosciuta dal controller durante l'inizializzazioneLa realizzazione di una tale funzione di scambio richiederebbe modifiche dell'hardware del controller, nuovo cablaggio, verifica della compatibilità dell'encoder del motore e una configurazione completa dei parametri.Per una macchina che ha semplicemente bisogno di sostituire un azionamento difettoso e restituirlo alle sue specifiche originali, l'approvvigionamento della variante corretta A06B-6102 è la strada pratica.

D3: Il suffisso H215 sulla nostra unità non funzionante sembra danneggiato ed è parzialmente illeggibile.

Se l'etichetta della targa non è leggibile, ci sono diversi modi per confermare la variante corretta.le schede di parametri del servo-azionamentoIn secondo luogo, se gli altri assi della stessa macchina utilizzano lo stesso modello di azionamento, il modello di azionamento viene specificato in base al modello di azionamento.l'etichetta leggibile su tali unità confermerà la varianteIn terzo luogo, i dati dei parametri del controller CNC possono talvolta indicare le specifiche dell'amplificatore collegato.e tipo di controller .

D4: Si tratta di unità più vecchie. Vale la pena riparare la macchina, o dovremmo prendere in considerazione un completo retrofit CNC?

Questa è una domanda che molti responsabili della manutenzione devono affrontare con le vecchie apparecchiature della serie α, e la risposta dipende veramente dal caso.Una sostituzione dell'unità Un completo aggiornamento (sostituzione del controller, degli azionamenti, dei motori e del cablaggio) restituisce la macchina alla tecnologia di generazione corrente, ma comporta un tempo di progetto significativo, spese di capitale,e un periodo di inattività che può estendersi da giorni a settimane a seconda della complessitàSe la macchina è in buone condizioni meccaniche e il guasto è isolato dall'azionamento, una sostituzione diretta di solito ha senso economico.Se la macchina ha ripetuto guasti di azionamento su più assi in un breve periodo, o se il guasto è sintomatico di un deterioramento elettrico più profondo, una conversazione di retrofit diventa più rilevante.

D5: Abbiamo bisogno di mantenere uno stock di ricambi per diverse macchine che eseguono unità della serie α. Qual è il modo più efficiente per fornire più varianti contemporaneamente?

Per i programmi di ricambi per macchine multiple, l'approccio più efficiente consiste nel presentare un elenco consolidato di tutti i numeri e le quantità di parti richiesti in un'unica richiesta.Questo consente al team di vendita di controllare la disponibilità in tutte le varianti contemporaneamente, identificare quelli che richiedono tempi di consegna aggiuntivi o forniture alternative e offrire la spedizione combinata per ridurre i costi di trasporto.Si rivela anche un potenziale deficit di scorte prima che un guasto della macchina crei urgenza- quando si compone un elenco di parti di ricambio per le unità della serie α, includere direttamente i numeri delle parti dalle targhe dei moduli, piuttosto che tradurli dalla memoria,poiché piccole differenze di suffisso tra le varianti possono avere significative implicazioni tecniche.

Sostituzione della stessa generazione, scorta verificata, spedizione in tutto il mondo.
