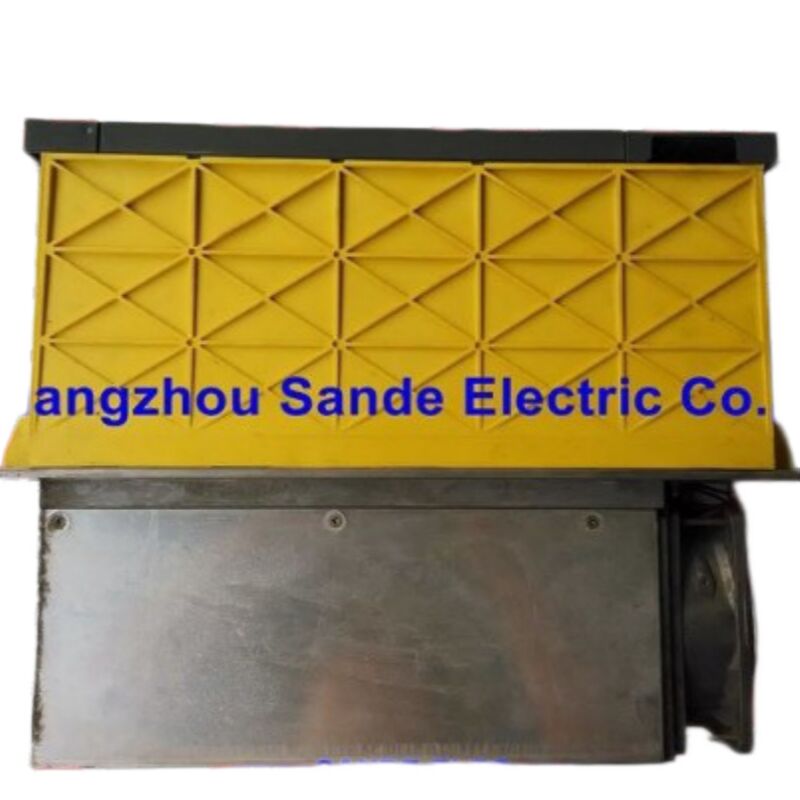

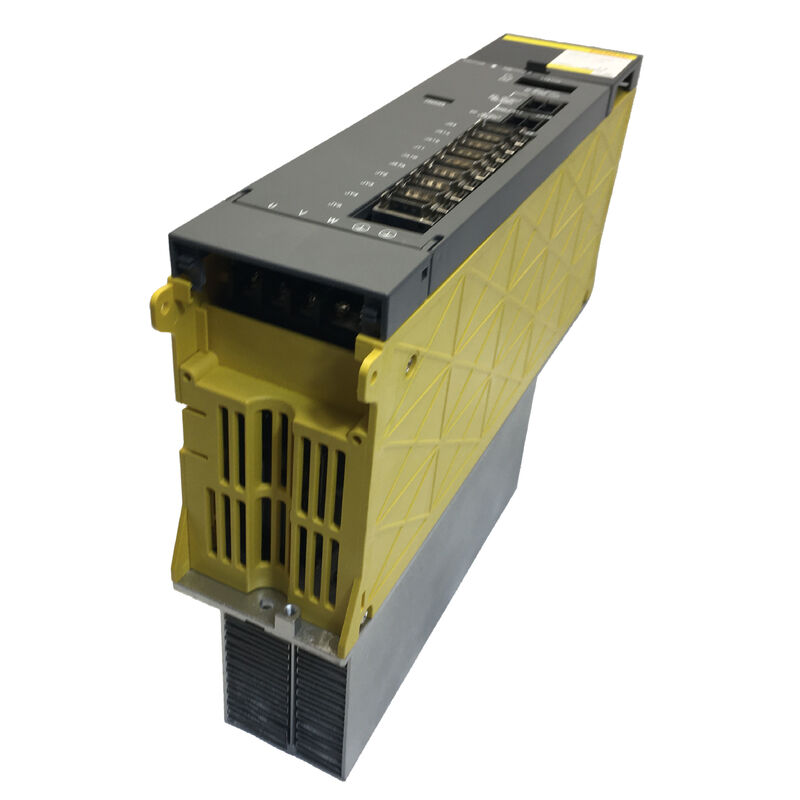

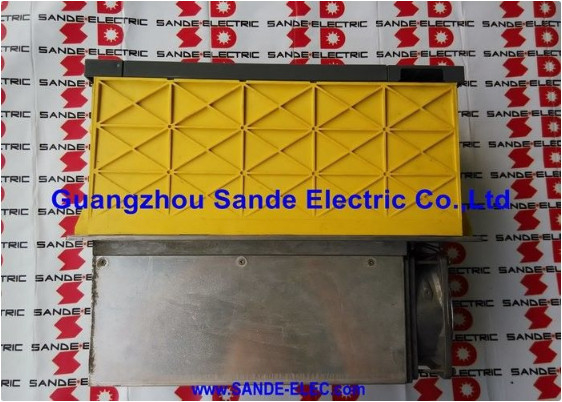

FANUC A06B-6102-H230 Amplificatore Servo AC — Descrizione del Prodotto

Tre Assi, Due Slot di Drive, Una Differenza Critica

Avvicinatevi a un centro di lavoro controllato da FANUC della fine degli anni '90 o dei primi anni 2000 e aprite l'armadio dei drive. In molte configurazioni, troverete gli assi X e Y serviti da un modulo amplificatore servo a doppio asse, e l'asse Z — il canotto verticale del mandrino che sopporta l'intero peso dell'utensile di taglio — gestito separatamente, spesso da un modulo con una classificazione di corrente significativamente più elevata. La meccanica del movimento verticale, la compensazione della gravità e le richieste di coppia dei rapidi movimenti dell'asse Z richiedono semplicemente di più dal drive.

Questo è l'ambiente per cui è stato progettato l'A06B-6102-H230. Appartiene alla famiglia di amplificatori servo della serie α di FANUC e, all'interno di tale famiglia, l'H230 è un modulo a doppio asse con una classificazione di corrente di uscita continua superiore rispetto all'H215. Per gli assi in cui i carichi sono maggiori e le richieste di corrente sono più elevate, questa è la variante specificata dal sistema — e l'installazione di quella sbagliata è un modo affidabile per generare allarmi di sovraccarico termico finché qualcuno non risale al problema fino all'armadio dei drive.

Questa unità è prodotta in Giappone, certificata CE e disponibile in condizioni nuove e ricondizionate. Se H230 è il numero sulla documentazione della vostra macchina o sull'etichetta del modulo guasto, continuate a leggere.

H230 e H215 — Stessa Serie, Lavori Diversi

Poiché questi due numeri di parte differiscono solo per il suffisso, vale la pena affrontarli direttamente. Sia l'A06B-6102-H215 che l'A06B-6102-H230 sono moduli a doppio asse della serie α di FANUC — stessa famiglia di drive, stessa interfaccia di comunicazione, stesso fattore di forma fisico, stessa compatibilità con il controller. Ciò che li separa è la corrente di uscita nominale, che il suffisso codifica.

Il "2" in entrambe le designazioni conferma la configurazione a doppio asse. Le cifre finali — "15" contro "30" — rappresentano diversi livelli di classificazione della corrente. L'H230 si posiziona più in alto in questa gerarchia rispetto all'H215. In termini pratici, ciò significa che l'H230 è abbinato a motori servo con un assorbimento di corrente continua più elevato: motori d'asse più grandi, carichi più pesanti o applicazioni in cui il motore subisce una domanda di coppia elevata e sostenuta durante il normale funzionamento.

La sostituzione di un H215 dove è specificato un H230 — anche temporaneamente, anche "solo per far funzionare la macchina" — comporterà tipicamente il raggiungimento della soglia di protezione termica del drive durante i cicli di carico pesante. L'allarme potrebbe non apparire immediatamente con lavori leggeri, il che rende la discrepanza facile da trascurare inizialmente e più difficile da diagnosticare quando il guasto si manifesta. La soluzione corretta è sempre la variante correttamente classificata.

La sostituzione inversa, l'installazione di un H230 dove è specificato un H215, comporta i propri rischi: le impostazioni dei parametri per le classificazioni di corrente dell'amplificatore devono corrispondere, e una discrepanza qui può causare una regolazione instabile della corrente su assi di potenza inferiore. Nessuna delle due direzioni di sostituzione errata è benigna.

Specifiche

Dove appare l'H230 in pratica

In un tipico centro di lavoro verticale a tre assi che utilizza un controller FANUC Series 16 o 18, l'armadio dei drive è organizzato per assegnazione dell'asse e profilo di carico. Gli assi X e Y gestiscono il movimento orizzontale della tavola — generalmente inerzia inferiore, curve di carico più prevedibili. L'asse Z gestisce il posizionamento verticale sotto gravità, spesso con una vite a ricircolo di sfere che deve contrastare sia le forze di taglio che il peso della testa del mandrino.

Per le macchine configurate in questo modo, il modulo di drive dell'asse Z porta frequentemente una classificazione di corrente più elevata rispetto al modulo X/Y nello stesso armadio. È qui che tende ad apparire l'H230 — non perché il numero di assi sia più alto, ma perché il motore che serve assorbe più corrente in condizioni operative normali rispetto ai motori sugli assi più leggeri.

La stessa logica si applica nei centri di tornitura con mandrini pesanti, o nelle macchine in cui un asse esegue costantemente frese di grande diametro a velocità di avanzamento aggressive. L'accoppiamento dei drive in questi armadi è raramente arbitrario; il costruttore della macchina ha specificato diversi livelli di corrente per diversi carichi d'asse, e il numero di parte della serie α codifica esattamente tale decisione ingegneristica.

Quando si acquista un ricambio, l'assegnazione dell'asse è importante quanto il numero di parte. Se il drive guasto è quello che serve l'asse Z su un centro di lavoro a tre assi, l'H230 è probabilmente l'unità corretta per quello slot — ma verificare sempre rispetto alla documentazione della macchina piuttosto che presumere solo dall'etichetta dell'asse.

Cosa influisce sull'affidabilità a lungo termine dei drive nelle installazioni della serie α

La vita utile dell'amplificatore servo in questa generazione di drive FANUC è strettamente legata alla gestione termica. I moduli IGBT interni e i circuiti del gate driver generano calore proporzionale alla corrente commutata, e l'architettura di raffreddamento dipende da un flusso d'aria costante attraverso l'armadio e sulle alette del drive. In una macchina che funziona da quindici o vent'anni, le ventole montate direttamente sui moduli amplificatori sono tra gli elementi di manutenzione più trascurati — funzionano continuamente, accumulano polvere e quando i loro cuscinetti iniziano a guastarsi il flusso d'aria diminuisce prima di qualsiasi avviso udibile evidente.

Un drive che funziona a caldo per mesi prima di guastarsi potrebbe aver danneggiato i suoi circuiti interni oltre ciò che i test esterni possono rivelare completamente — il che è uno dei motivi per cui un'unità ricondizionata testata da apparecchiature correttamente dismesse è un'opzione più affidabile rispetto a un'unità prelevata di storia incerta. La sostituzione delle ventole sul modulo amplificatore, combinata con una pulizia approfondita dell'armadio durante l'installazione di un nuovo drive, estende significativamente la vita utile dell'unità sostitutiva.

L'altro percorso di guasto comune nei drive della serie α sono i condensatori del bus DC, che si degradano con l'età anche in condizioni operative normali. Nelle unità che sono state immagazzinate per periodi prolungati anziché utilizzate attivamente, è opportuno verificare le condizioni dei condensatori prima di inserire il modulo in una macchina di produzione critica senza un periodo di rodaggio monitorato.

Garanzia, Condizione e Resi

Le unità nuove sono stock originale non installato, imballato in modo appropriato e coperto da una garanzia di 12 mesi. Queste sono la scelta giusta per macchine critiche per la produzione dove i costi di fermo macchina sono significativi e le aspettative di affidabilità sono elevate.

Le unità ricondizionate testate hanno una garanzia di 3 mesi e sono adatte per programmi di pezzi di ricambio pianificati, macchine a bassa utilizzazione o situazioni in cui il budget è il vincolo principale. Tutte le unità ricondizionate vengono testate funzionalmente prima dell'inserzione. Le unità che non possono essere verificate secondo le specifiche operative non vengono inserite indipendentemente dalla condizione visiva.

Per reclami in garanzia: segnalare danni, consegne incomplete o discrepanze nella descrizione il giorno dell'arrivo o il giorno lavorativo successivo, con documentazione fotografica. Le unità che risultano non funzionanti entro 4 giorni dalla ricezione in condizioni operative normali si qualificano per il reso. La garanzia non copre danni da installazione errata, guasti lato motore o errori di parametro introdotti dopo la consegna. Le etichette di garanzia originali devono rimanere intatte su qualsiasi unità restituita.

Logistica d'ordine

Spedizione: 2-4 giorni lavorativi dopo la conferma del pagamento. Corrieri: DHL e FedEx a livello internazionale; ritiro presso il magazzino di Guangzhou disponibile localmente. Spedizione combinata è offerta quando più componenti vengono ordinati insieme — vale la pena richiederla quando si acquistano diversi moduli di drive per una singola macchina.

Pagamento: Bonifico bancario T/T per tutti i valori d'ordine; PayPal e Western Union per ordini fino a USD $500.

Gli acquirenti internazionali sono responsabili di tutti i dazi doganali, tasse e commissioni del paese di destinazione. Questi dovrebbero essere inclusi nel costo totale di sbarco quando si confrontano le opzioni di approvvigionamento.

Domande frequenti

D1: L'armadio dei drive della mia macchina ha due moduli A06B-6102 — uno è H215 e l'altro è H230. Posso usare una singola variante per rifornire entrambi gli slot come pezzi di ricambio?

Non come ricambio diretto per entrambe le posizioni senza regolare i parametri. L'H215 e l'H230 sono diversi livelli di classificazione di corrente, e le impostazioni dei parametri servo del controller CNC sono configurate per corrispondere alla variante di amplificatore specifica in ogni slot di drive. Se si installa un H230 in uno slot che in precedenza utilizzava un H215, i dati dei parametri per quell'asse dovranno essere aggiornati per riflettere le diverse caratteristiche dell'amplificatore — o il comportamento di regolazione della corrente sarà errato. Mantenere pezzi di ricambio separati per ciascuna variante è l'approccio più sicuro per una macchina in cui entrambi i tipi sono in uso. Se si desidera standardizzare su una variante, il lavoro di ingegneria necessario per convalidare la modifica dovrebbe essere eseguito deliberatamente e documentato, non dato per scontato.

D2: Come posso confermare quale variante a doppio asse della serie α è richiesta dallo slot dell'asse Z nella mia macchina, prima di ordinare?

La fonte più affidabile è la documentazione elettrica della macchina — il diagramma di assegnazione del drive o la scheda dati dei parametri, che i costruttori di macchine includono tipicamente nel manuale di manutenzione. Questo specificherà il modello dell'amplificatore per asse. La seconda fonte è la targhetta dell'unità guasta stessa: anche se l'unità non è funzionante, l'etichetta del numero di parte sull'involucro del modulo dovrebbe essere leggibile. Se nessuno dei due è accessibile, i dati dei parametri memorizzati nel controller CNC spesso includono codici tipo di amplificatore servo per ciascun asse che possono essere letti tramite lo schermo di visualizzazione dei parametri, che un tecnico FANUC esperto può incrociare con il numero di parte corretto. Ordinare basandosi solo sul nome dell'asse ("il drive Z") senza confermare il modello specifico è un errore comune di approvvigionamento che si evita facilmente.

D3: La macchina ha generato un allarme servo su un asse, ma il modulo di drive appare esternamente integro. Ciò significa che il drive non è il problema?

L'aspetto esterno non è un indicatore affidabile della condizione del drive negli amplificatori della serie α. La maggior parte delle modalità di guasto interne — degradazione IGBT, guasti del circuito driver, guasti dei condensatori — non sono visibili dall'esterno. L'approccio diagnostico prima di ordinare un ricambio dovrebbe includere: annotare il codice di allarme esatto e cercarne il significato nell'elenco allarmi del controller, controllare il motore e il cavo di feedback su quell'asse per continuità e guasti di isolamento, e se possibile scambiare il modulo di drive sospetto in uno slot d'asse diverso per vedere se l'allarme segue il modulo. Se l'allarme segue il modulo nel suo nuovo slot, il drive è confermato guasto. Se l'allarme rimane sull'asse originale dopo lo scambio, il problema è probabilmente nel motore, nel cavo o nel cablaggio piuttosto che nel drive stesso. Eseguire questo passaggio di scambio per primo può far risparmiare il costo di ordinare un ricambio per il componente sbagliato.

D4: Stiamo importando questa unità a livello internazionale. Ci sono considerazioni sulla documentazione o sulla conformità di cui dovremmo essere a conoscenza?

L'A06B-6102-H230 è certificato CE ed è prodotto in Giappone da FANUC Corporation, il che soddisfa i requisiti di documentazione per la maggior parte delle destinazioni di importazione industriale. Per la classificazione doganale, le unità amplificatori servo FANUC rientrano tipicamente nella categoria delle apparecchiature di controllo industriale elettroniche nella maggior parte delle tabelle tariffarie, sebbene il codice HS specifico vari a seconda del paese di destinazione. Gli acquirenti dovrebbero confermare la tariffa di importazione applicabile e gli eventuali permessi di importazione richiesti con il proprio broker doganale prima di effettuare l'ordine, poiché questi variano significativamente per regione. Tutti i dazi doganali, le tasse e le commissioni di intermediazione sono a carico dell'acquirente. Se la vostra destinazione richiede documentazione di conformità specifica, contattate il team di vendita al momento della richiesta — possono fornire informazioni sulla documentazione disponibile.

D5: È possibile riparare l'A06B-6102-H230 anziché sostituirlo?

 La riparazione a livello di scheda degli amplificatori servo FANUC serie α è tecnicamente possibile ed è offerta da alcuni negozi specializzati in riparazioni di elettronica industriale. La fattibilità dipende dalla specifica modalità di guasto: fusibili bruciati o resistori di gate sono riparazioni semplici; la sostituzione del modulo IGBT è più complessa ma realizzabile con le attrezzature e i componenti giusti; danni alle tracce a livello di PCB o firmware corrotto generalmente non sono economici da affrontare. La considerazione pratica è il tempo — i tempi di riparazione presso un negozio specializzato sono tipicamente misurati in settimane, mentre un'unità sostitutiva disponibile viene spedita in giorni. Per le macchine in produzione attiva, la via della sostituzione ha quasi sempre un costo totale di fermo macchina inferiore. La riparazione diventa più attraente quando l'unità è una variante obsoleta con disponibilità molto limitata sul mercato secondario, rendendo difficile reperire rapidamente una sostituzione indipendentemente dal costo. Per l'H230, la disponibilità attuale sul mercato dovrebbe essere verificata direttamente prima di impegnarsi nel percorso di riparazione.

Variante corretta. Classificazione di corrente corretta. Stock confermato.
