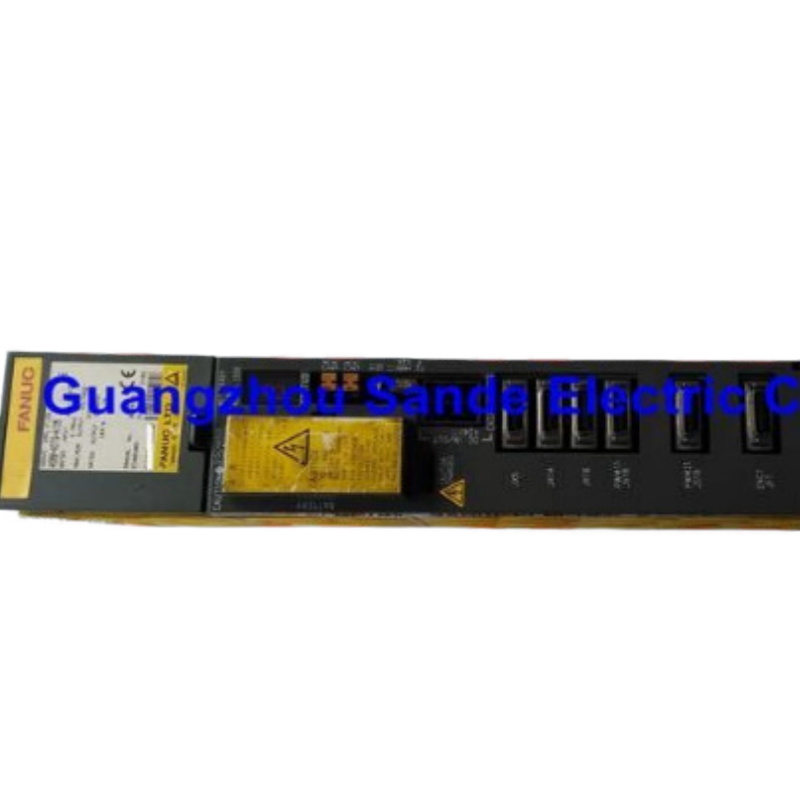

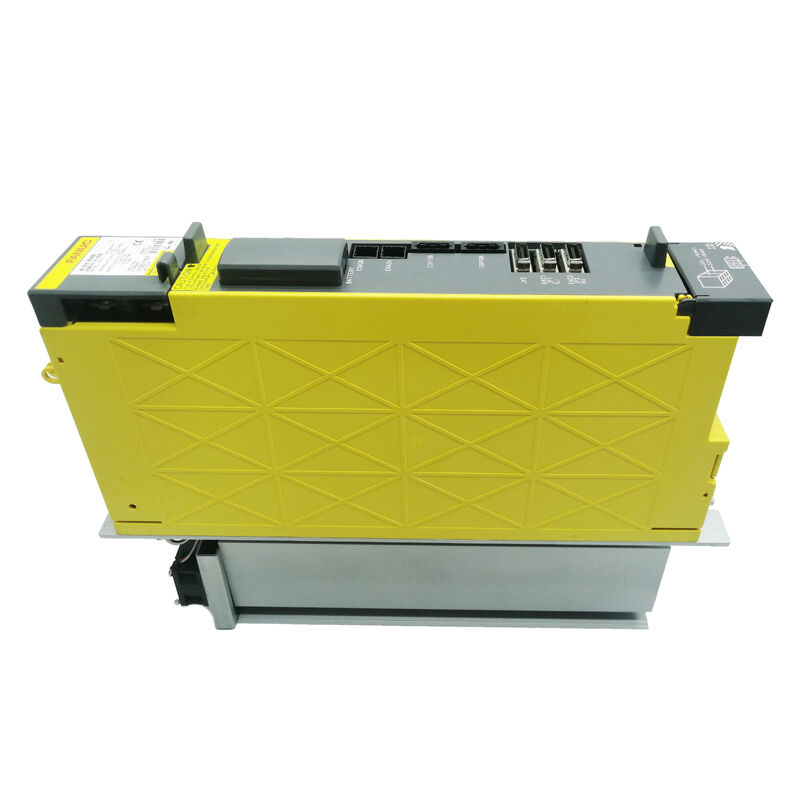

FANUC A06B-6114-H104 Unità Amplificatore Servo AC — Descrizione del Prodotto

Un Asse. Precisione Totale. Nessuna Scorciatoia.

Non tutti gli assi CNC necessitano di condividere un modulo di azionamento con il proprio vicino. Per macchine in cui la gestione individuale dell'asse, la diagnosi isolata dei guasti o la capacità di corrente dedicata sono più importanti della compattezza dell'armadio, un amplificatore a singolo asse è la scelta deliberata — non il compromesso. L'A06B-6114-H104 è precisamente questo: un amplificatore servo AC a singolo asse della serie αi SV di FANUC, prodotto in Giappone, progettato per pilotare un asse servo con la piena autorità di controllo e l'integrazione del feedback dell'encoder per cui la piattaforma αi di FANUC è nota.

Il suffisso H104 racconta l'intera storia in forma compatta. All'interno della famiglia A06B-6114 αi SV, "H1xx" indica la configurazione a singolo asse, e le cifre finali specificano la corrente di uscita continua nominale per quel canale dell'asse. Questa classificazione deve corrispondere ai requisiti operativi del servomotore collegato — non approssimativamente, ma esattamente. Il sistema di azionamento FANUC è parametrizzato, non autoconfigurante, e l'installazione di un amplificatore non corrispondente genera allarmi che non sempre puntano direttamente alla causa reale.

La Famiglia A06B-6114: Dove si Inserisce l'H104

La serie αi SV di FANUC copre un'ampia gamma di configurazioni di assi e potenze nominali dei motori. La sottofamiglia A06B-6114 comprende varianti a singolo e doppio asse, ciascuna con diversi livelli di corrente di uscita per adattarsi a motori di varie dimensioni. L'H104 è un'unità a singolo asse, che lo colloca accanto all'H106, all'H115 e a varianti simili a canale singolo — ciascuna adatta a diversi profili di carico del motore. Le unità a doppio asse all'interno della stessa famiglia portano designazioni H2xx (H206, H208 e così via).

Questo è importante praticamente perché i team di manutenzione cercano spesso una sostituzione per l'A06B-6114 senza specificare il suffisso, solo per scoprire che lo stock disponibile è un H206 a doppio asse anziché l'H104 a singolo asse di cui hanno bisogno. I due non sono equivalenti pin-for-pin o parametro-per-parametro. Se lo slot di azionamento, il cablaggio e la configurazione del controller della tua macchina sono predisposti per un'unità a singolo asse, una sostituzione a doppio asse richiede una rielaborazione dell'armadio e modifiche ai parametri che estendono una semplice sostituzione in un esercizio di ingegneria di diverse ore.

Specifiche

Chi Acquista Effettivamente Questo Pezzo

Comprendere il profilo dell'acquirente per l'A06B-6114-H104 aiuta a stabilire aspettative realistiche sul processo di approvvigionamento.

Ingegneri di manutenzione sono gli acquirenti più comuni, che lavorano contro una macchina già ferma. Conoscono il loro esatto codice articolo, hanno già confermato che il guasto è nell'amplificatore piuttosto che nel motore o nell'encoder, e necessitano di disponibilità rapida unita alla certezza che l'unità sia stata controllata correttamente prima della spedizione.

Ricostruttori e retrofitter di macchine acquistano questo pezzo durante revisioni pianificate, acquistando tipicamente insieme ad altri componenti di azionamento della serie αi per rinnovare un armadio di azionamento completo. Per questo gruppo, la possibilità di ordinare più componenti e farli spedire insieme è importante quanto il prezzo dell'unità.

Addetti allo stock di pezzi di ricambio — strutture che gestiscono diverse macchine dotate di FANUC — acquistano l'H104 in modo proattivo per tenerlo come pezzo di ricambio per la manutenzione. La logica è semplice: avere un'unità verificata a scaffale trasforma un potenziale fermo di produzione di diversi giorni in una sostituzione dell'azionamento nello stesso turno.

Tutti e tre i tipi di acquirenti beneficiano della verifica della disponibilità attuale prima di effettuare un ordine, poiché l'offerta di specifiche varianti αi SV cambia in base a ciò che è stato reperito dall'inventario di macchine dismesse.

Condizione e Garanzia

Nuovo (Originale) — Stock di fabbrica, mai installato, con 12 mesi di garanzia. La prima scelta per macchine critiche per la produzione e qualsiasi applicazione in cui l'amplificatore vedrà un funzionamento ad alto ciclo sostenuto fin dal primo giorno.

Ricondizionato Testato — Estratto da attrezzature di servizio, valutato sotto carico e verificato funzionale prima della messa in vendita. Con una 3 mesi di garanzia. Un'opzione sensata per macchine alla fine della loro vita produttiva, applicazioni a basso duty cycle o acquirenti che costruiscono uno stock di ricambi conveniente dove la garanzia di un'unità nuova non è giustificata dal programma della macchina.

Entrambe le condizioni vengono spedite in imballaggi progettati per proteggere l'azionamento durante il transito internazionale. L'etichetta di garanzia deve rimanere intatta su qualsiasi unità presentata per il servizio di garanzia.

Ordine, Pagamento e Spedizione

Tempo di consegna: 2–4 giorni lavorativi dalla conferma del pagamento alla spedizione.

Spedizione: DHL e FedEx per consegne internazionali. Disponibile ritiro locale a Guangzhou. Spedizione combinata per ordini multi-articolo — richiedi un preventivo per più componenti.

Pagamento: T/T (bonifico bancario), PayPal, Western Union. PayPal accettato per ordini fino a USD $500. Bonifico bancario per tutti i valori d'ordine.

Dazi e tasse di importazione nel paese di destinazione sono a carico dell'acquirente.

Politica di Reso — Chiara e Semplice

Merci che arrivano danneggiate, incomplete o non conformi alla descrizione devono essere segnalate il giorno della consegna o il giorno lavorativo successivo, con foto se possibile. Le unità che risultano non funzionanti entro 4 giorni dalla ricezione in normali condizioni operative si qualificano per il reso o la sostituzione. Danni causati da cablaggio errato, installazione impropria o errori di parametrizzazione non sono coperti. I resi non sono accettati per acquisti per ripensamento o ordini di pezzi errati effettuati senza previa verifica di compatibilità. Tutti i resi devono riportare l'etichetta di garanzia originale e essere rispediti nelle stesse condizioni in cui sono stati ricevuti.

Domande Frequenti

D1: La mia macchina utilizza un A06B-6114-H104. Posso sostituirlo con un A06B-6114-H106 se l'H104 è esaurito?

In breve, non è una sostituzione diretta. L'H104 e l'H106 sono entrambe unità αi SV a singolo asse della stessa famiglia, ma hanno diverse correnti di uscita continue per asse. Montare un'unità con una classificazione superiore al posto di una inferiore potrebbe funzionare elettricamente, ma richiede aggiustamenti dei parametri servo nel CNC per adattarsi alle caratteristiche del nuovo amplificatore. Se questi parametri non vengono aggiornati correttamente, l'asse genererà allarmi di azionamento o si comporterà in modo anomalo. Prima di sostituire un suffisso diverso, consultare i fogli dei parametri servo della macchina e confermare con un tecnico esperto FANUC che le modifiche ai parametri rientrino nell'ambito. Se non sei in grado di farlo in sicurezza, attendere l'unità H104 corretta è il percorso a minor rischio.

D2: Come faccio a sapere con certezza che l'amplificatore servo è il componente guasto e non il motore o l'encoder?

La diagnosi dei guasti servo segue una sequenza logica. Innanzitutto, annotare il codice di allarme esatto visualizzato dal controller CNC — i codici di allarme FANUC per i guasti servo sono sufficientemente specifici da indicare se il problema è nell'azionamento, nel motore, nel segnale di feedback dell'encoder o nella comunicazione tra l'amplificatore e il controller. In secondo luogo, ispezionare visivamente l'amplificatore per segni di bruciature o danni ai componenti. In terzo luogo, se possibile, sostituire l'amplificatore sospetto con un'unità funzionante nota da un altro asse sulla stessa macchina — se l'allarme segue l'amplificatore nel suo nuovo slot, l'amplificatore è guasto; se rimane nello slot originale con un amplificatore diverso, il motore o il cablaggio sono la causa probabile. Saltare questa sequenza diagnostica e ordinare un amplificatore sostitutivo prima di confermare la fonte del guasto è l'errore più comune — e più costoso — nella manutenzione degli azionamenti CNC.

D3: Il suffisso H104 termina in "04" — quel numero corrisponde direttamente a una specifica corrente di uscita continua in ampere?

All'interno della convenzione di denominazione αi SV di FANUC, la parte numerica del suffisso è correlata all'uscita nominale dell'amplificatore, ma non è una corrispondenza diretta ampere per ampere a un numero tondo. I suffissi riflettono i livelli di classificazione interni di FANUC piuttosto che un valore di corrente letterale in ampere. Il risultato pratico è che è necessario abbinare l'amplificatore sostitutivo per codice articolo completo, non interpretando il suffisso numericamente. Se è necessario comprendere le specifiche elettriche in dettaglio — ad esempio, quando si valuta se una variante sostitutiva è fattibile — il manuale FANUC αi Series Descriptions per la propria generazione di controller contiene le tabelle complete delle specifiche dell'azionamento.

D4: Qual è la vita utile prevista di questo amplificatore e cosa tipicamente ne causa il guasto?

 Gli amplificatori servo FANUC sono costruiti per lunghe vite utili in ambienti industriali, e molte unità della serie αi sono state in funzione continua per 15 anni o più senza guasti. Quando si verificano guasti, le cause più comuni sono il degrado dei condensatori elettrolitici nel bus DC (che tende a manifestarsi come guasti intermittenti o comportamento anomalo prima di un guasto catastrofico), il guasto degli IGBT nello stadio di potenza di uscita (solitamente causato da guasti degli avvolgimenti del motore, sovraccarico o transitori dell'alimentazione) e il guasto della ventola di raffreddamento che porta allo spegnimento termico. La condizione della ventola di raffreddamento merita un controllo regolare — una ventola guasta è economica da sostituire e previene il guasto dell'amplificatore, molto più costoso, che segue se lo stress termico si accumula senza controllo.

D5: È possibile reperire un A06B-6114-H104 nuovo di fabbrica direttamente da FANUC e come si confronta con l'acquisto tramite un fornitore di ricambi?

FANUC vende pezzi di ricambio tramite la sua rete di assistenza autorizzata e nelle regioni in cui FANUC ha una presenza di assistenza attiva, l'ordinazione diretta tramite l'ufficio o il distributore FANUC locale è un'opzione. I compromessi sono il tempo di consegna e il prezzo — la catena di approvvigionamento diretta di FANUC è affidabile ma può avere tempi di consegna più lunghi rispetto al mercato secondario, e i prezzi sono tipicamente più alti rispetto alle unità ricondizionate reperite a stock. Per gli acquirenti in regioni in cui l'infrastruttura di assistenza locale di FANUC è limitata, o in situazioni in cui il tempo di consegna dal canale ufficiale non rientra nella finestra di fermo macchina, il mercato secondario per unità ricondizionate testate offre un'alternativa pratica ed economica, a condizione che il fornitore esegua la verifica funzionale prima della spedizione.

I pezzi confermati in stock si muovono velocemente. Verifica la disponibilità prima che il tuo programma dipenda da essa.
