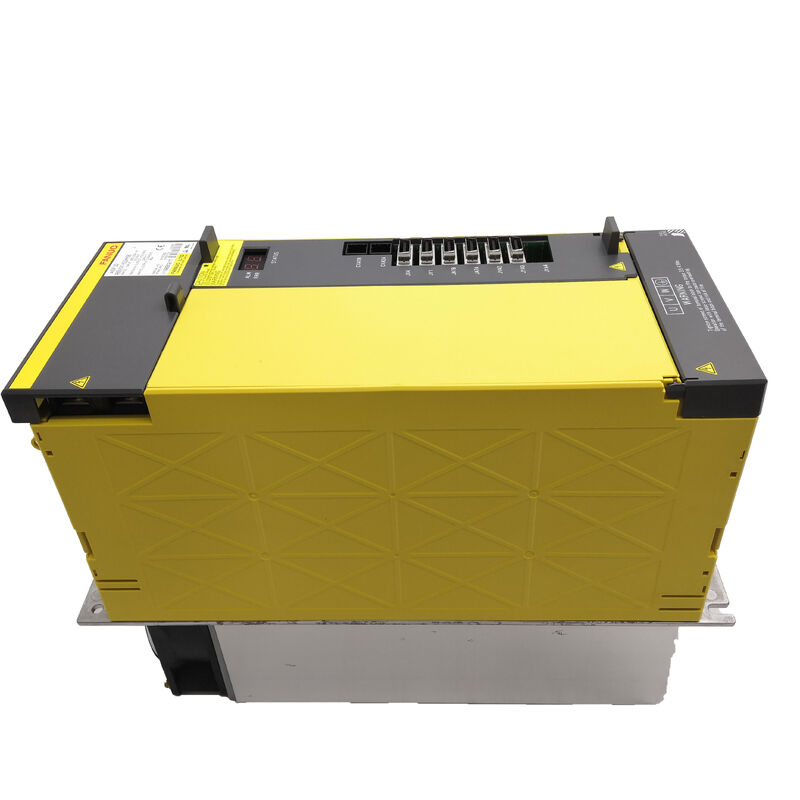

FANUC A06B-6141-H022 — Modulo Amplificatore Mandrino αiSP 22 Tipo A | 200V, 95A, 25.2kW

Codice Articolo: A06B-6141-H022 (#H580) ▏Serie: αi SP Tipo A ▏Modello: αiSP 22 / AiSP-22 ▏Classe di Tensione: Ingresso 200V ▏Condizione: Nuovo Originale

Cos'è questa unità e chi ne ha bisogno

Quando un allarme mandrino arresta un centro di lavoro che utilizza un controllo FANUC 16i, 18i o 21i, l'A06B-6141-H022 è uno dei pezzi di ricambio più frequentemente richiesti in quella generazione di controlli. È la variante con interfaccia di Tipo A dell'amplificatore mandrino αiSP 22 di FANUC — un modulo che controlla un singolo motore mandrino della serie αi nella classe di potenza continua di 22kW, attingendo dal bus DC αiPS condiviso del cabinet e fornendo AC trifase regolata al motore mandrino.

La designazione "Tipo A" non è un grado di qualità — si riferisce specificamente al connettore fisico e al formato dell'interfaccia di comunicazione tra l'amplificatore e il CNC. Il Tipo A è stata l'interfaccia originale utilizzata nella prima versione della serie αi, e rimane la specifica corretta per una vasta base installata di macchine utensili di generazione 16i/18i ancora in produzione in tutto il mondo. Il suo successore per la stessa generazione di CNC — la variante Tipo B / B2 (A06B-6142-H022) — utilizza un layout di connettori aggiornato e potrebbe richiedere una regolazione dei parametri del CNC quando sostituito. Per le macchine che sono state spedite con un'unità di Tipo A, l'approvvigionamento diretto dell'A06B-6141-H022 è il percorso più sicuro per un ripristino identico.

Specifiche Tecniche

La Famiglia αiSP 22 — Tipo A, Tipo B e il Più Nuovo αiSP-B: Qual è la Differenza?

Tre codici articolo separati descrivono un amplificatore mandrino FANUC αi da 22kW, e confonderli è l'errore di approvvigionamento più costoso in questa categoria. La tabella seguente chiarisce le distinzioni:

L'A06B-6141-H022 e l'A06B-6142-H022 possono a volte sostituirsi a vicenda all'interno della stessa generazione di CNC, ma solo dopo aver confermato che la revisione del firmware del CNC supporta la variante del connettore e che il parametro del tipo di amplificatore mandrino è stato aggiornato. L'A06B-6220-H022 è un'architettura elettrica completamente diversa e non dovrebbe mai essere ordinato come sostituto per una macchina 16i/18i senza un aggiornamento completo del CNC.

Motori Mandrino Compatibili

L'αiSP 22 Tipo A è calibrato per i motori mandrino della serie α di FANUC nella fascia di potenza di 22kW. La sua uscita nominale di 95A accoglie le seguenti famiglie di motori:

αiI — Motori mandrino integrati

• αiI 22/6000 — 22kW, 6.000 giri/min; il motore principale abbinato per questo amplificatore
• αiI 18/8000 — 18kW a 8.000 giri/min; all'interno del margine di uscita dell'amplificatore

αiIP — Tipo integrale in mandrino

• αiIP 22/8000 — motore direct-drive in mandrino per centri di lavoro ad alta velocità

αiIL — Tipo in linea (esterno)

• αiIL 22/6000 — motore che aziona il mandrino tramite riduttore o riduzione a cinghia

Tutte le selezioni del motore devono essere confrontate con il consumo di corrente continuo del motore a carico nominale per garantire che rimanga entro il limite di uscita di 95A. La potenza nominale in kW è una classe di potenza nominale, non un limite di compatibilità garantito — verificare sempre dalla scheda tecnica del motore.

Architettura Bus DC Condiviso: Implicazioni per l'Intero Cabinet

L'A06B-6141-H022 non rettifica la propria alimentazione di rete. Riceve alimentazione DC regolata dal modulo di alimentazione αiPS, che funge da raddrizzatore centrale e gestore energetico per l'intero stack di amplificatori nel cabinet. Questa architettura condivisa ha due conseguenze pratiche che vale la pena comprendere:

Condivisione dell'energia rigenerativa. Quando il mandrino decelera rapidamente, genera una forza controelettromotrice che reintroduce energia nel bus DC. Anziché bruciare questa energia in un resistore, l'αiPS la ridistribuisce ad altri moduli che stanno contemporaneamente assorbendo potenza — ad esempio, assi servo che accelerano. Ciò riduce il carico termico complessivo del cabinet e abbassa il consumo di elettricità durante la produzione ad alto ciclo.

Il dimensionamento del PSM è critico. Se l'αiPS viene sostituito o se vengono aggiunti assi al cabinet, la potenza nominale continua del PSM deve coprire la domanda di picco combinata del modulo mandrino più tutti i moduli assi servo simultaneamente. Un PSM sottodimensionato produce allarmi di sottotensione del bus DC durante i momenti di picco della domanda — un sintomo che a volte viene erroneamente diagnosticato come un modulo mandrino difettoso.

Funzioni Mandrino: Orientamento, Maschiatura Rigida, Contornatura Cs

Oltre al controllo di velocità di base, l'αiSP 22 Tipo A supporta l'intero set di funzioni mandrino FANUC:

Orientamento mandrino porta il mandrino a un arresto angolare preciso — essenziale per cambiatori automatici di utensili, indicizzazione di pallet e qualsiasi operazione in cui il mandrino deve fermarsi in una posizione rotazionale definita. L'accuratezza della posizione di arresto dipende dalla risoluzione del codificatore di posizione installato sul motore mandrino.

Maschiatura rigida sincronizza la rotazione del mandrino con l'avanzamento dell'asse Z per tagliare filettature senza un portapinze flottante, migliorando l'accuratezza delle filettature e consentendo la maschiatura a velocità più elevate. Questa funzione richiede l'opzione software di maschiatura rigida del CNC e un motore mandrino dotato di un encoder appropriato.

Contornatura Cs pone il mandrino sotto controllo di posizione a ciclo chiuso completo, consentendone la programmazione come asse C rotativo per operazioni di fresatura su un centro di tornitura. Ciò richiede un encoder mandrino ad alta risoluzione e l'opzione software CNC corrispondente.

Tutte e tre sono supportate dall'hardware di questo amplificatore. La loro disponibilità su una data macchina dipende interamente dalle opzioni software CNC acquistate al momento della messa in servizio originale.

Riferimento Codici Allarme Comuni

Per AL-07 in particolare: prima di sostituire l'amplificatore, provare ad aumentare la costante di tempo di decelerazione del mandrino nei parametri del CNC. Arresti rapidi del mandrino su mandrini a inerzia elevata producono frequentemente allarmi di sovratensione del bus che sono completamente correggibili tramite parametri senza intervento hardware.

Riferimento Incrociato Codici Articolo

Spedizione e Logistica

Spedizione: Le unità in magazzino vengono spedite entro 1–2 giorni lavorativi dalla conferma dell'ordine. Ogni modulo include la scheda di potenza completa e la PCB di controllo, imballato in pellicola antistatica all'interno di un cartone rigido imbottito di schiuma.

Corrieri: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — corriere abbinato alla destinazione e all'urgenza.

Transito: I servizi espressi consegnano in oltre 220 paesi entro 24–48 ore. Transito internazionale standard 3–7 giorni lavorativi.

Dogana: Fattura commerciale e lista di imballaggio fornite con ogni spedizione. Dazi e tasse di importazione sono a carico dell'acquirente secondo le normative del paese importatore.

FAQ

D1: La mia macchina ha un amplificatore mandrino di Tipo B (A06B-6142-H022) che si è guastato. Posso installare un Tipo A (A06B-6141-H022) come sostituto? Nella stessa generazione di CNC (16i/18i/21i), gli amplificatori αiSP 22 di Tipo A e Tipo B azionano gli stessi motori con le stesse potenze nominali. Se un Tipo A può sostituire un Tipo B dipende dal fatto che la revisione del firmware del CNC supporti la variante del connettore di Tipo A e se il parametro del tipo di amplificatore mandrino nel CNC può essere riconfigurato per accettarlo. Nelle revisioni successive di 16i/18i che sono state spedite con il Tipo B come standard, una sostituzione di Tipo A potrebbe funzionare ma richiede una regolazione dei parametri — non dovrebbe essere tentata come sostituzione alla cieca. Contattare un integratore FANUC o consultare la documentazione del firmware del CNC prima di procedere.

D2: Quale modulo di alimentazione αiPS deve essere abbinato all'A06B-6141-H022 in un cabinet standard per centro di lavoro a tre assi? L'αiPS deve essere dimensionato per fornire la domanda di corrente di picco combinata del modulo mandrino più tutti gli assi servo simultaneamente. Per un tipico VMC a tre assi con questo modulo mandrino accanto ad assi servo di classe 20A, l'αiPS 30 o αiPS 45 sono scelte comuni — ma la scelta esatta dipende dalla configurazione del motore servo. FANUC fornisce un metodo di calcolo del carico nel manuale di descrizione dell'amplificatore (B-65282) che tiene conto della corrente continua del motore, del ciclo di lavoro e dell'operazione simultanea degli assi. Completare sempre questo calcolo anziché stimare, in particolare quando si sostituisce un PSM accanto a questo modulo mandrino.

D3: Dopo aver installato un A06B-6141-H022 sostitutivo, il CNC mostra SP9001 (mandrino non pronto). Quali sono le cause più probabili? SP9001 indica che l'amplificatore mandrino non sta inviando il suo segnale di pronto al CNC. Dopo una sostituzione del modulo, ciò si verifica più comunemente perché: (1) il parametro del tipo di amplificatore mandrino nel CNC fa ancora riferimento all'unità precedente — eseguire la procedura di inizializzazione del mandrino dalla schermata di impostazione servo/mandrino del CNC; (2) l'alimentazione di controllo DC 24V al nuovo modulo non è correttamente stabilita — controllare il connettore di alimentazione di controllo CX2A; (3) c'è un connettore allentato o non correttamente inserito tra il CNC e l'interfaccia dell'amplificatore mandrino — controllare tutte le posizioni dei connettori JY e JX. Se l'allarme persiste dopo aver verificato tutti e tre, controllare la tensione del bus DC per confermare che l'αiPS stia fornendo DC regolato al nuovo modulo.

D4: Il mandrino della macchina in precedenza funzionava a un massimo di 8.000 giri/min. Dopo la sostituzione dell'amplificatore, la velocità massima è limitata a 4.500 giri/min. Cosa è cambiato? La velocità massima del mandrino è tipicamente limitata da uno dei tre parametri: la velocità massima nominale del motore mandrino, il limite di frequenza di uscita dell'amplificatore o il parametro di limite di velocità del mandrino del CNC (solitamente il parametro n. 3741 o equivalente a seconda della serie di controllo). Dopo una sostituzione del modulo, se è stata eseguita l'inizializzazione del mandrino, il CNC potrebbe aver ripopolato alcuni parametri del mandrino con valori predefiniti diversi dalle impostazioni specifiche della macchina. Confrontare l'attuale set di parametri del mandrino con il backup dei parametri originali della macchina — il parametro di blocco della velocità massima nel CNC è il candidato più probabile ad essere stato reimpostato a un valore predefinito inferiore.

D5: È sicuro far funzionare questo amplificatore con lo sportello del cabinet aperto durante la messa in servizio e i test iniziali? Il bus DC all'interno dello stack di amplificatori αi opera a circa 283–339V DC in condizioni normali — una tensione letale. Inoltre, i condensatori del bus mantengono questa carica per diversi minuti dopo che l'alimentazione principale dell'αiPS è stata rimossa; un LED di carica sul PSM indica quando il bus si è scaricato a un livello sicuro. Far funzionare con lo sportello aperto durante la messa in servizio è a volte necessario per monitorare i LED indicatori, ma tutto il lavoro vicino ai terminali del bus DC, all'inserimento dei connettori e alla regolazione dei cavi deve essere eseguito con l'alimentazione principale completamente scollegata e il LED di carica spento. I test a potenza parziale (solo alimentazione di controllo, circuito principale isolato) sono l'approccio più sicuro quando si controlla la comunicazione e l'inizializzazione dei parametri prima di procedere alle esecuzioni del motore a piena potenza.
