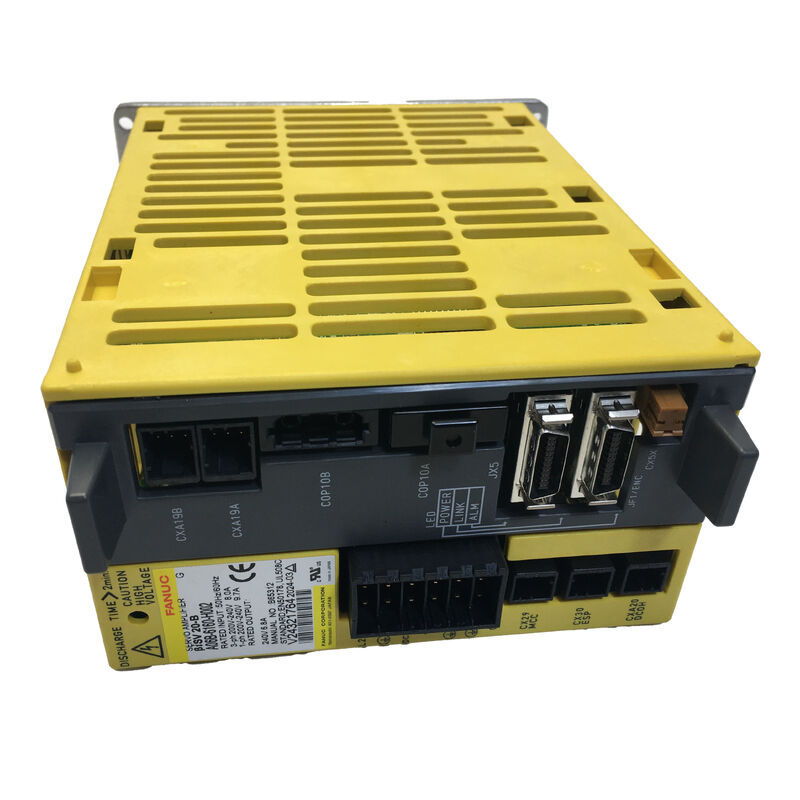

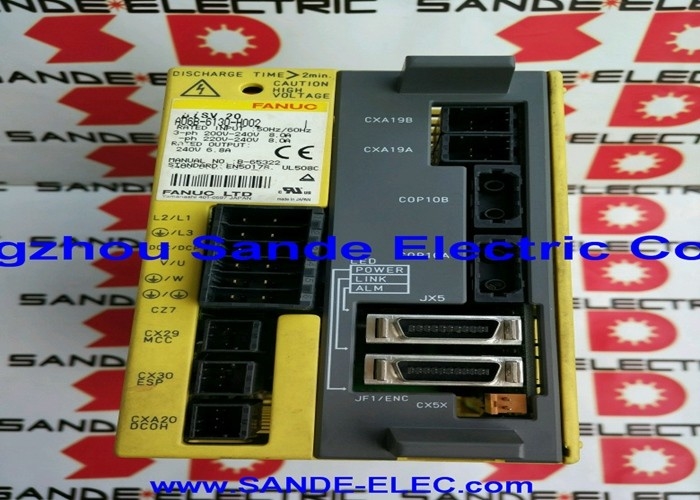

FANUC A06B-6160-H002 Amplificatore Servo — βiSV20-B Unità Monasse, 200V, FSSB

N. Articolo: A06B-6160-H002 ▏Modello: βiSV20-B ▏Tipo: Amplificatore Servo AC Monasse ▏Classe di Tensione: Ingresso 200V ▏Interfaccia: FSSB Fibra Ottica ▏Condizione: Nuovo Originale

Panoramica

Prendi in mano un qualsiasi centro di tornitura o centro di lavoro verticale controllato da FANUC che esegue un controllo di generazione 0i-D, ed è molto probabile che l'asse X o Y sia azionato da un'unità esattamente come questa. L'A06B-6160-H002 — designazione modello βiSV20-B — è l'amplificatore servo monasse di punta della serie Beta i di FANUC, dimensionato per assi di avanzamento da leggeri a medi abbinati a servomotori delle serie βiS 2 fino a βiS 8.

Appartiene alla famiglia di amplificatori standalone A06B-6160: una linea di azionamenti monasse che si collegano direttamente alla rete elettrica AC trifase o monofase 200–240V senza richiedere un modulo di alimentazione separato. Ogni unità è completamente autonoma, gestendo la propria rettifica, la gestione del bus DC e la dissipazione dell'energia di frenata tramite una resistenza rigenerativa integrata. La comunicazione CNC avviene tramite FSSB (Fanuc Serial Servo Bus), il collegamento seriale in fibra ottica di FANUC, che conferisce all'azionamento la stessa interfaccia di bus servo immuni al rumore presente nell'intera gamma di amplificatori αi e βi.

A 20A di uscita di picco, l'H002 è correttamente dimensionato per la categoria degli assi leggeri. L'utilizzo di un'unità con una potenza nominale superiore al suo posto è generalmente innocuo se i parametri vengono riconfigurati; l'utilizzo di un'unità con una potenza nominale inferiore (l'H001) è sottodimensionato; la sostituzione dell'A06B-6160-H003 (βiSV40-B) esternamente simile senza riconfigurare i parametri servo del CNC crea una discrepanza tra le capacità dell'amplificatore e le impostazioni del limite di corrente del CNC, portando a guasti dell'asse.

Specifiche Elettriche

Selezione del Modello Corretto: Serie A06B-6160 a Colpo d'Occhio

Tutti e quattro i modelli della gamma monasse 6160 condividono lo stesso formato fisico e interfaccia FSSB. Scegliere correttamente significa abbinare il consumo di corrente continuo del motore all'uscita nominale dell'amplificatore — non al suo picco:

L'H002 e l'H003 sono visivamente quasi identici. L'etichetta sul pannello frontale è l'unico identificatore affidabile sul campo — verificarla sempre prima di ordinare una sostituzione.

Servomotori Compatibili

L'uscita continua di 6.5A / picco di 20A del βiSV20-B è un buon abbinamento per le seguenti dimensioni del telaio del motore βiS:

• βiS 2/4000 — motore compatto a bassa inerzia; assorbimento di corrente ben entro i limiti nominali a qualsiasi ciclo di lavoro
• βiS 4/4000 e βiS 4/5000 — motori per assi leggeri standard presenti sulla maggior parte delle macchine di tornitura e fresatura 0i-D; l'abbinamento più comune per questo amplificatore
• βiS 8/3000 — motore a telaio medio; confermare che il ciclo di lavoro dell'asse mantenga la richiesta di corrente continua al di sotto di 6.5A nei passaggi di taglio sostenuti

Per i telai βiS 8/2000 e superiori, la richiesta di corrente continua durante il taglio pesante può avvicinarsi o superare l'uscita nominale dell'H002 — a quel punto il βiSV40-B (A06B-6160-H003) è la scelta appropriata.

Due Ingressi, Un Errore Comune

L'A06B-6160-H002 dispone di due connessioni di alimentazione elettricamente separate, entrambe necessarie per il normale funzionamento:

CX29 — Circuito Principale (200–240V AC) Alimenta il motore. Accetta ingresso trifase o monofase. La sezione del cavo dovrebbe essere dimensionata per 20A con un margine adeguato, in particolare se la linea di alimentazione è lunga. Il calo di tensione su questa linea durante l'accelerazione dell'asse è una frequente fonte di allarmi servo intermittenti difficili da tracciare senza un analizzatore di qualità dell'alimentazione.

CX2A — Circuito di Controllo (DC 24V) Alimenta la scheda logica, l'interfaccia FSSB e i circuiti dell'encoder. Questa alimentazione deve rimanere attiva ogni volta che il CNC è in stato di pronto, anche durante la manutenzione quando l'interruttore principale da 200V è aperto. La caduta dei 24V mentre l'FSSB è attivo causa un allarme di disconnessione della comunicazione che si risolve solo dopo un ciclo di alimentazione completo. Il cablaggio incrociato di questi due ingressi è un errore dannoso più comune di quanto dovrebbe essere durante la prima installazione.

Architettura di Rete Diretta — Nessun PSM Necessario

Gli ingegneri che passano dalle installazioni della serie αi-B a volte cercano un modulo di alimentazione ausiliario (PSM) prima di mettere in servizio un azionamento βiSV-B. Non ce n'è uno — e nessuno è necessario. A differenza dell'αiSV-B, che attinge da un bus DC condiviso alimentato da un PSM αiPS-B, la serie βiSV-B ha il proprio raddrizzatore interno e condensatore del bus DC. Ogni unità è alimentata autonomamente dalla rete. Questo semplifica il cablaggio del quadro per l'aggiunta di assi ausiliari e significa che il βiSV40-B o il βiSV20-B possono essere montati ovunque sia accessibile un collegamento alla rete, senza calcolare il margine del bus condiviso.

La conseguenza di questa architettura è che l'energia di frenata viene gestita all'interno dell'unità tramite la resistenza interna anziché essere restituita a un bus condiviso. Per i cicli di lavoro standard degli assi CNC questo è del tutto adeguato. Le applicazioni con inversioni rapide insolitamente frequenti potrebbero richiedere una resistenza rigenerativa esterna per integrare la capacità termica dell'unità interna.

Riferimento Incrociato Numeri di Parte

Spedizione e Logistica

Spedizione: Gli ordini su unità in magazzino vengono elaborati e spediti entro 1–2 giorni lavorativi. Le unità sono imballate con protezione antistatica all'interno di cartoni rigidi foderati in schiuma; dove è necessaria una protezione aggiuntiva per il transito, vengono utilizzate casse rinforzate.

Corrieri: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Consegna: I servizi espressi coprono oltre 220 paesi con tempi di transito di 24–48 ore. La consegna internazionale standard è di 3–7 giorni lavorativi per la maggior parte delle destinazioni.

Dazi doganali: Valutati e pagabili dall'acquirente secondo le normative doganali del paese importatore. Fattura commerciale e packing list fornite con tutte le spedizioni.

FAQ

D1: La mia macchina ha un guasto all'A06B-6160-H003 ma posso reperire solo l'H002 rapidamente — posso montare l'H002 temporaneamente? Questa sostituzione comporta un rischio reale e non è raccomandata nemmeno come misura a breve termine. L'H003 (βiSV40-B) è tipicamente abbinato a motori che richiedono fino a 13A continui — il doppio dell'uscita nominale di 6.5A dell'H002. Far funzionare l'H002 in sovracorrente sostenuta attiverà la protezione termica e potrebbe danneggiare lo stadio IGBT di uscita in breve tempo. Se il motore su quell'asse è un βiS 8 o più piccolo e il ciclo di lavoro è leggero, il rischio è inferiore, ma non si dovrebbe presumere che sia sicuro senza prima controllare le specifiche del motore. L'approccio corretto è reperire direttamente l'H003 o utilizzare un H004 (βiSV80-B) come sostituto con potenza nominale superiore, aggiornando di conseguenza i parametri servo del CNC.

D2: Dopo aver installato un nuovo H002, il CNC mostra "amplificatore servo non pronto" e la schermata di configurazione FSSB mostra un modulo non riconosciuto. Cosa bisogna fare? La configurazione automatica FSSB deve essere eseguita dalla schermata di impostazione servo del CNC prima che il nuovo amplificatore venga riconosciuto. Accendere la macchina, navigare alla schermata di impostazione FSSB (tipicamente in Sistema → Servo → FSSB) ed eseguire il rilevamento automatico dell'amplificatore. Il CNC scansionerà il bus in fibra ottica, identificherà il nuovo βiSV20-B e popolerà il parametro del tipo di amplificatore per quell'asse. Se la schermata mostra ancora un modulo non riconosciuto dopo il rilevamento automatico, controllare l'inserimento del cavo in fibra ottica sia sulla porta ottica del CNC che sul connettore JOP/JOP2 sull'amplificatore — un connettore ottico in plastica parzialmente inserito è la causa più comune di fallimento del rilevamento FSSB.

D3: La resistenza rigenerativa integrata può gestire le richieste di frenata di un cambiando utensile o di un asse del braccio ATC? La maggior parte dei movimenti del braccio ATC sono brevi, veloci e relativamente infrequenti — un cambio utensile ogni 10–30 secondi al massimo su macchine impegnate. La resistenza interna ha una capacità termica sufficiente per questo ciclo di lavoro nella stragrande maggioranza delle installazioni. Dove la resistenza diventa un limite è nelle applicazioni ad alto ciclo: navette per pallet che si indicizzano ogni pochi secondi, o assi oscillanti in apparecchiature di assemblaggio automatizzato. In questi casi, monitorare se appare un allarme di surriscaldamento rigenerativo durante la produzione sostenuta. In caso affermativo, ridurre la velocità di accelerazione dell'asse riduce la potenza di frenata di picco e, se ciò non è accettabile, dovrebbe essere aggiunta una resistenza rigenerativa esterna.

D4: Questo amplificatore supporta l'encoder assoluto ad alta risoluzione utilizzato sui motori βiS più recenti? Sì. Il βiSV20-B supporta il codificatore seriale assoluto FANUC (i tipi di encoder αA e βA), che consente alla macchina di mantenere la posizione dell'asse attraverso i cicli di alimentazione senza richiedere un ritorno di riferimento. Il set di parametri del CNC deve specificare il tipo di encoder assoluto per l'asse e la batteria di backup dell'encoder — sia nell'armadio CNC che nell'amplificatore stesso a seconda della configurazione — deve essere mantenuta. Se la tensione della batteria scende al di sotto della soglia, i dati di posizione assoluta vengono persi e sarà richiesto un ritorno di riferimento al successivo avvio, anche se l'encoder fisico stesso non è danneggiato.

D5: Qual è la vita utile prevista dei componenti interni e cosa dovrebbe essere sostituito in modo proattivo durante una finestra di manutenzione programmata? I condensatori elettrolitici sul bus DC sono il componente principale con vita limitata — tipicamente iniziano a degradarsi dopo 7–10 anni di servizio in normali ambienti industriali, con il calore e la corrente di ripple come principali fattori di invecchiamento. Un condensatore in fase iniziale di degradazione causerà un ripple della tensione del bus DC maggiore di quanto previsto dai driver di gate IGBT, portando ad allarmi intermittenti di sovracorrente o sottotensione difficili da riprodurre in modo affidabile. La ventola di raffreddamento (se presente) è la seconda priorità per la sostituzione proattiva. Se l'unità viene aperta durante uno spegnimento programmato, ispezionare visivamente i condensatori del bus DC per eventuali rigonfiamenti del sigillo superiore o scolorimento del PCB sottostante — entrambi indicano un guasto imminente e i condensatori dovrebbero essere sostituiti prima che l'unità venga rimessa in servizio.
