FANUC A06B-6164-H312 — βiSVSP 20/20/40-11 Amplificatore Servo e Mandrino Combinato | 3 Assi + 11kW, Classe 200V

N. Articolo: A06B-6164-H312 (#H580) ▏Famiglia: Unità Integrata Servo/Mandrino βi ▏Codice Modello: biSVSP 20/20/40-11 ▏Interfaccia: Fibra Ottica FSSB ▏Classe di Tensione: Serie Ingresso AC 200V

Panoramica del Prodotto

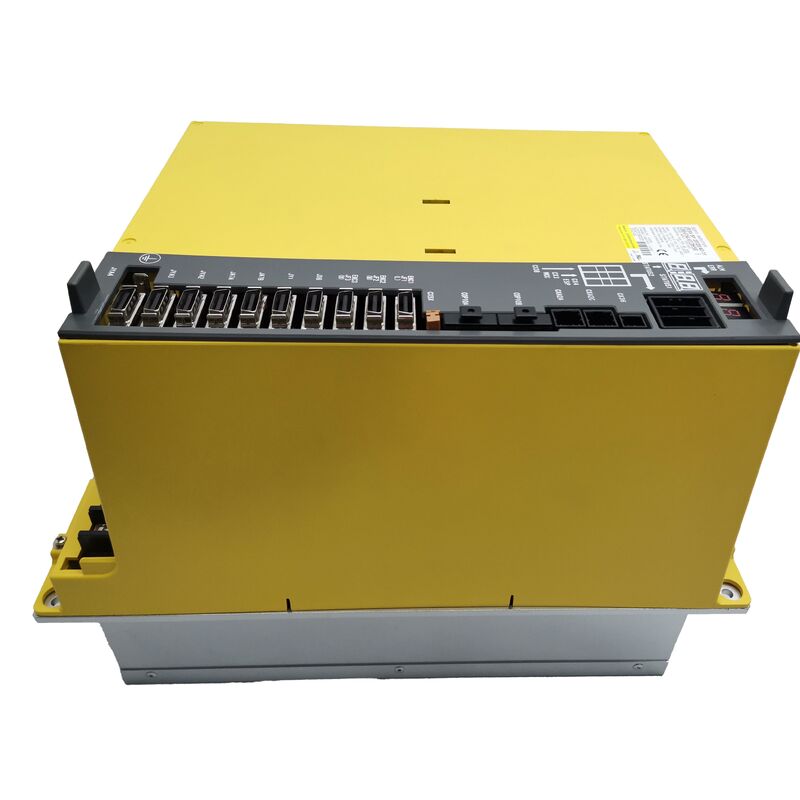

L'A06B-6164-H312 si posiziona nella fascia di potenza medio-bassa della famiglia di amplificatori combinati βiSVSP (Beta i Servo/Spindle) di FANUC — una linea di prodotti progettata per consolidare tre canali di azionamento servo e un amplificatore mandrino completo in un unico modulo. Mentre l'A06B-6164-H333, con una potenza superiore, è destinato a macchine con mandrini da 15kW, l'H312 è abbinato a centri di lavoro di dimensioni ridotte, celle di tornitura compatte e piattaforme CNC entry-level e di fascia media che utilizzano motori mandrino da 11kW abbinati ad assi servo per carichi leggeri e medi.

Il formato dell'unità combinata è la caratteristica distintiva della serie 6164. Invece di utilizzare un amplificatore mandrino discreto accanto a un modulo servo multi-asse separato, questo singolo chassis alimenta contemporaneamente tre motori servo sugli assi L, M e N, pilotando al contempo il mandrino — tutto da un'unica connessione di rete, un unico bus DC e un unico canale di comunicazione in fibra ottica FSSB verso il CNC. Per i costruttori di macchine che operano entro vincoli di spazio ristretti nell'armadio, questa integrazione si traduce direttamente in un risparmio di spazio e in una riduzione del cablaggio tra le unità.

La comunicazione è gestita esclusivamente tramite il collegamento in fibra ottica FSSB (Fanuc Serial Servo Bus) di FANUC, rendendo l'A06B-6164-H312 compatibile con la generazione 0i-D/0i-MD dei controlli CNC FANUC. Appartiene alla stessa serie Beta di seconda generazione della serie 6164-H311 (mandrino da 7,5kW) e 6164-H333 (mandrino da 15kW), differendo solo per la classe di potenza di uscita del mandrino e il conseguente dimensionamento dei canali servo.

Specifiche Tecniche in Breve

Decodifica della Designazione del Modello: biSVSP 20/20/40-11

Ogni numero nel codice modello FANUC βiSVSP ha un significato specifico:

bi — Serie Beta i (famiglia di azionamenti Beta di seconda generazione che utilizza la comunicazione FSSB)

SVSP — Servo + Mandrino integrati in un'unica unità

20 / 20 / 40 — Corrente di picco di ciascun canale servo: asse L 20A, asse M 20A, asse N 40A. Il dimensionamento asimmetrico tra L/M e N è intenzionale — il canale dell'asse N è tipicamente assegnato a un asse con carico maggiore come l'asse Z su un centro di lavoro verticale, dove le forze di taglio e le richieste di compensazione della gravità sono maggiori.

11 — Classe dell'amplificatore mandrino, nominale a 11kW di potenza continua.

Questa convenzione di denominazione posiziona direttamente l'H312 tra il più leggero H311 (biSVSP 20/20/40-7,5, mandrino da 7,5kW) e il più potente H333 (biSVSP 40/40/40-15, mandrino da 15kW) all'interno della stessa famiglia 6164 — tutte e tre le unità condividono la stessa architettura a tre assi servo ma differiscono per la classe di potenza di uscita del mandrino e le corrispondenti classificazioni dei canali servo.

Compatibilità Motori

Assi Servo (L / M / N)

I tre canali servo sono progettati per i motori servo βiS (Beta i Standard) di FANUC. Dati i valori di corrente continua di 6,5A sui canali L e M e 13A sul canale N, la gamma di motori servo compatibili include:

• βiS 4/5000 e βiS 8/3000 — ben entro i limiti dei canali L e M per assi con carichi leggeri
• βiS 8/2000 e βiS 12/3000 — adatti per il canale dell'asse N alla sua classificazione continua di 13A

I motori del telaio βiS 22 e superiori non devono essere assegnati ai canali L o M di questa unità, poiché i loro requisiti di corrente continua spingerebbero i canali con classificazione 6,5A in sovraccarico termico. Il canale dell'asse N, con la sua capacità di picco di 40A e continua di 13A, può gestire carichi servo più pesanti dove il ciclo di lavoro lo consente.

Motore Mandrino

La sezione mandrino da 11kW è abbinata ai motori mandrino serie βi di FANUC nella classe di potenza da 11kW. I motori mandrino compatibili includono:

• βiI 8/10000 — mandrino integrale in linea, 8kW, entro il margine dell'amplificatore
• βiI 12/8000 — motore classe 12kW, verificabile rispetto alla classificazione di uscita di 56A con la scheda tecnica del motore

Come per tutti gli abbinamenti motore-amplificatore, fare sempre riferimento incrociato alla corrente continua nominale del motore rispetto all'uscita di 56A dell'amplificatore per confermare l'idoneità prima dell'installazione.

Nota sulle Descrizioni di Mercato Contrastanti

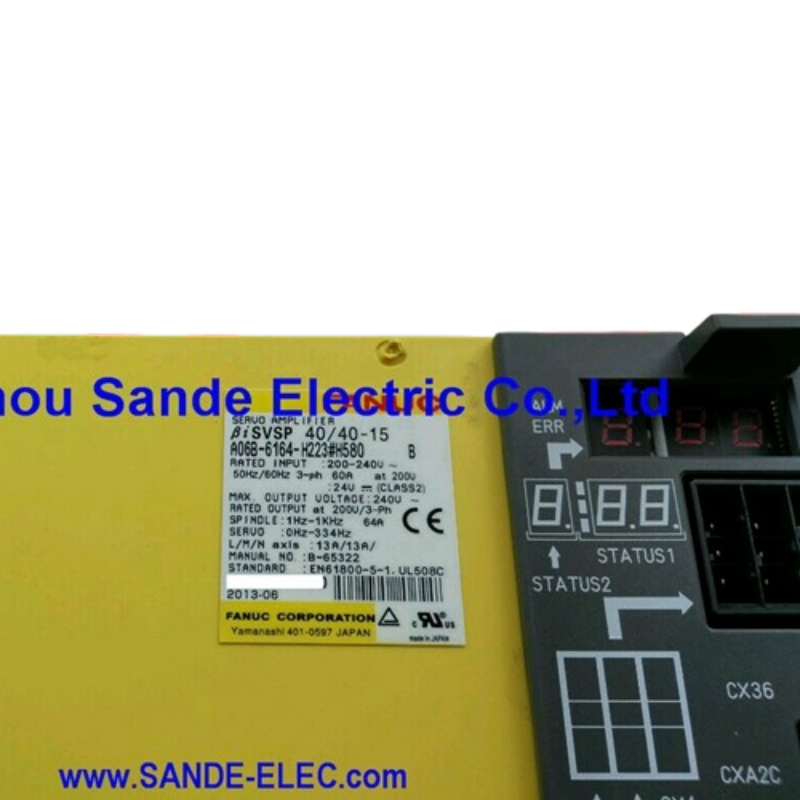

Gli acquirenti che ricercano questo numero di parte potrebbero incontrare elenchi che descrivono l'A06B-6164-H312#H580 come un'unità a due assi (biSVSP 80/80-18) anziché un'unità a tre assi. Questa discrepanza sembra derivare da errori di inserimento nel database in alcuni cataloghi di distributori. La sottoserie di numeri di parte FANUC H3xx all'interno della famiglia 6164 segue costantemente un'architettura a tre assi servo — H311, H333, H343 e H364 sono tutte unità a tre assi, e H312 segue lo stesso schema. I parametri elettrici specifici (canali servo 20A/20A/40A, ingresso 52A, mandrino 11kW) sono coerenti con la classificazione a tre assi biSVSP 20/20/40-11. Gli acquirenti dovrebbero confermare la designazione del modello dall'etichetta apposta sull'unità fisica prima di qualsiasi ordine di riferimento incrociato.

Compatibilità Sistema CNC e Diagnostica Integrata

L'A06B-6164-H312 comunica con il CNC tramite bus in fibra ottica FSSB, limitandolo alle piattaforme di controllo della generazione 0i-D:

• FANUC Serie 0i-D (0i-MD per fresatura, 0i-TD per tornitura)
• FANUC Serie 0i-Mate-D
• FANUC Serie 0i-MF (con conferma firmware)

L'unità incorpora il rilevamento di allarmi IPM (Intelligent Power Module), che monitora le temperature delle giunzioni dei transistor interni e segnala guasti prima che un evento di fuga termica possa causare danni al PCB. Sono supportate le modalità di controllo HRV2 e HRV3 (High Response Vector), che consentono prestazioni del loop di corrente a banda larga più elevate, riducendo l'errore di inseguimento durante movimenti di contornatura ad alta accelerazione.

Riferimento Incrociato Numeri di Parte

Spedizione e Logistica

Spedizione: Le unità in magazzino sono confermate e spedite entro 1–2 giorni lavorativi dall'ordine. L'imballaggio utilizza protezione antistatica con imbottitura densa in schiuma all'interno di un cartone rigido; unità più pesanti o fragili vengono spedite in casse di legno personalizzate.

Corrieri: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — corriere scelto in base alla destinazione e all'urgenza di consegna.

Portata Globale: Le opzioni espresse consegnano in oltre 220 paesi entro 24–48 ore. La transito internazionale standard dura 3–7 giorni lavorativi.

Documentazione: Ogni spedizione include una fattura commerciale e una lista di imballaggio dettagliata. Dazi doganali e spese doganali del paese di destinazione sono a carico dell'acquirente.

FAQ

D1: Qual è la differenza pratica tra l'A06B-6164-H312 e l'A06B-6164-H311?

Entrambe sono unità combinate servo a tre assi più mandrino della famiglia 6164 βiSVSP, ed entrambe utilizzano lo stesso dimensionamento dei canali servo 20/20/40. L'unica differenza è la classe di potenza di uscita del mandrino: l'H311 supporta un motore mandrino da 7,5kW, mentre l'H312 sale a 11kW. Se la targhetta del motore mandrino della vostra macchina indica una potenza continua tra 8kW e 11kW, l'H312 è la scelta corretta. L'H311 sarebbe sottodimensionato per quel mandrino, e il passo successivo — l'H333 con 15kW — sarebbe sovradimensionato e potenzialmente non necessario per il costo.

D2: Perché il canale dell'asse N ha una classificazione di corrente superiore rispetto ai canali L e M?

Il dimensionamento asimmetrico dei canali servo nel biSVSP 20/20/40-11 è intenzionale. Sulla maggior parte dei centri di lavoro a tre assi che utilizzano questa unità, il canale dell'asse N è assegnato all'asse Z (movimento verticale), che presenta una domanda di corrente continua maggiore a causa della compensazione della gravità e del peso della testa del mandrino. La classificazione di picco di 40A / continua di 13A sul canale N fornisce il margine necessario per tale applicazione, mentre i canali L e M con picco di 20A / continua di 6,5A gestiscono adeguatamente gli assi X e Y con carichi inferiori.

D3: L'A06B-6164-H312 può essere utilizzato con un controllo FANUC 0i-MF invece di un 0i-D?

Il 0i-MF utilizza la stessa architettura di comunicazione servo in fibra ottica FSSB della famiglia 0i-D, quindi la compatibilità elettrica è generalmente mantenuta. Tuttavia, ogni volta che un amplificatore viene abbinato a un controllo di generazione più recente rispetto a quello per cui è stato originariamente specificato, le impostazioni dei parametri del CNC — in particolare i parametri di inizializzazione servo e i parametri del tipo di amplificatore mandrino — devono essere impostate correttamente. Confermare con FANUC o un integratore qualificato che la versione firmware del 0i-MF in uso supporti l'amplificatore serie A06B-6164 prima della messa in servizio.

D4: L'unità si accende ma la macchina mostra un errore di comunicazione FSSB su tutti gli assi contemporaneamente. Cosa dovrei controllare per primo?

Un allarme FSSB che interessa tutti gli assi contemporaneamente all'accensione punta quasi sempre a un problema di comunicazione in fibra ottica piuttosto che a un guasto dell'azionamento. Controllare entrambe le estremità del cavo in fibra ottica che collega l'interfaccia ottica del CNC all'unità amplificatore: verificare la presenza di danni fisici al cavo, polvere o contaminazione sui connettori ottici a innesto rapido e confermare che ogni connettore sia completamente inserito. Un connettore ottico sporco o parzialmente scollegato è la causa più frequente di questo sintomo e viene risolto senza toccare l'amplificatore stesso.

D5: Questa unità è riparabile se il canale del mandrino si guasta mentre i canali servo rimangono funzionanti?

Sì. La riparazione sul campo dell'A06B-6164-H312 è ben consolidata tra le officine di riparazione specializzate FANUC. Poiché lo stadio di uscita del mandrino utilizza un modulo di potenza IGBT discreto, un guasto del canale del mandrino non significa automaticamente che gli IGBT di uscita servo siano interessati. Un centro di riparazione competente testerà tutti e quattro i canali in modo indipendente e sostituirà solo lo stadio di potenza guasto, il che è significativamente più conveniente della sostituzione completa del modulo. Se il tempo di fermo macchina è il vincolo prioritario, un'unità di scambio è la via più rapida; se il costo è la considerazione principale, la riparazione è l'opzione migliore — a condizione che si disponga di un'unità verificata e funzionante da restituire per rimettere in servizio la macchina mentre il modulo difettoso viene riparato.
