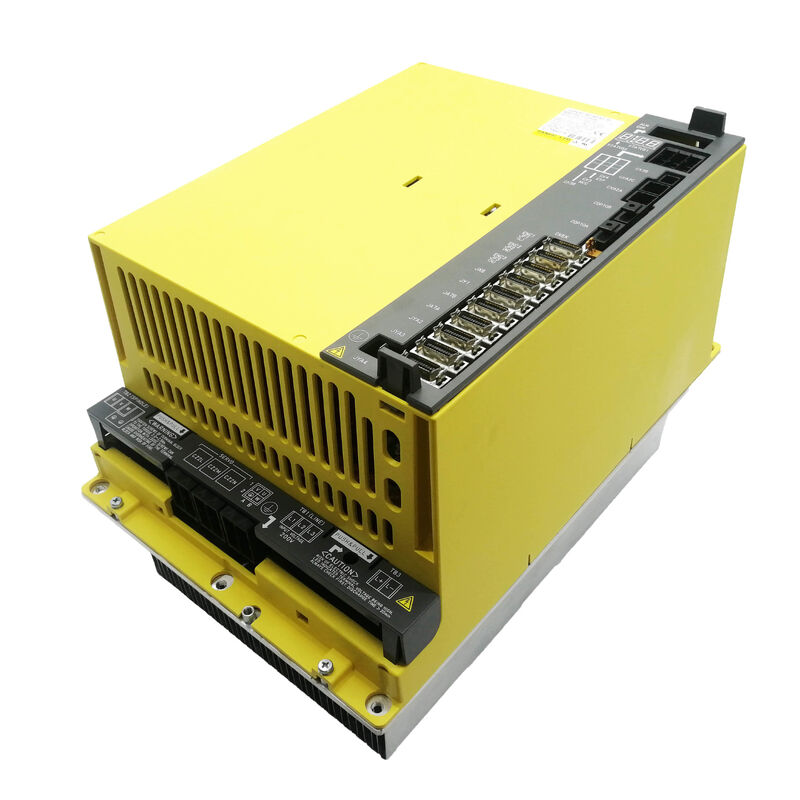

FANUC A06B-6164-H333 — βiSVSP 40/40/40-15 Unità combinata servo e mandrino

N. Articolo: A06B-6164-H333 (#H580) ▏Tipo unità: βiSVSP (Beta i Servo/Spindle Integrato) ▏Codice modello: SVPM3-15i ▏Interfaccia: Fibra ottica FSSB ▏Classe di tensione: Ingresso 200V AC

Un'unità, quattro canali di azionamento

La maggior parte dei design di armadi CNC separa l'amplificatore mandrino dalle unità di azionamento degli assi servo. L'A06B-6164-H333 adotta un approccio diverso. Si tratta di un βiSVSP — un'unità combinata Beta i Servo e Mandrino — che integra tre canali indipendenti per motori servo e un amplificatore mandrino completo da 15 kW in un unico modulo plug-in. Il codice modello interno di FANUC per questa unità è SVPM3-15i (Servo/Spindle Power Module, servo a 3 assi, classe mandrino 15 kW).

La conseguenza pratica è significativa: un modulo sostituisce ciò che altrimenti richiederebbe un amplificatore mandrino separato più un'unità amplificatore servo multiasse, riducendo la profondità dell'armadio, tagliando i cablaggi tra le unità e semplificando la topologia generale dell'azionamento. Questo approccio progettuale è caratteristico della famiglia di servo Beta di sesta generazione, dove FANUC ha puntato a soluzioni economiche e ottimizzate per lo spazio per centri di lavoro verticali di fascia media, centri di tornitura e macchine composte che non richiedono la gestione della potenza di picco della serie Alpha i completa.

L'A06B-6164-H333 (suffisso #H580) è designato come unità di ingresso di classe 200V, che opera da una rete trifase da 200–240V AC tramite un PSM di accompagnamento. Comunica con il CNC tramite il collegamento in fibra ottica FSSB (Fanuc Serial Servo Bus) di FANUC — la stessa architettura di bus seriale utilizzata nelle famiglie di amplificatori αi e βi più ampie.

Specifiche tecniche

Comprensione del codice modello: biSVSP 40/40/40-15

La designazione biSVSP 40/40/40-15 segue la convenzione di denominazione standard di FANUC per le unità combinate:

• bi — Serie Beta i (famiglia di azionamenti Beta di seconda generazione)
• SVSP — Unità integrata Servo + Mandrino
• 40/40/40 — Tre canali servo, ciascuno con una potenza di picco di 40A (13A continui per asse)
• 15 — Classe di potenza dell'amplificatore mandrino, 15kW

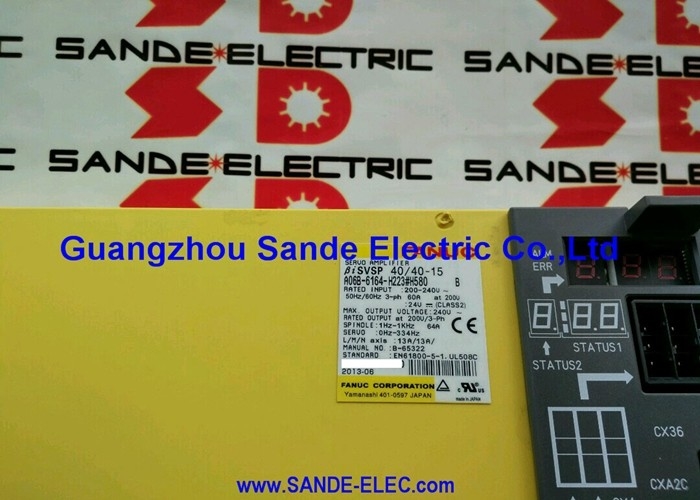

Questa convenzione di denominazione rende semplice distinguerla dalle varianti a due assi (come la biSVSP 40/40-15, numero di parte A06B-6164-H233) e dalle unità con dimensioni servo miste (come la biSVSP 40/40/80-15, numero di parte A06B-6164-H343).

Motori servo e mandrino compatibili

Assi servo (L / M / N)

I tre canali servo sono progettati per i motori servo FANUC della serie βiS (Beta i Standard). Gamma di motori servo compatibili verificata:

• βiS 4/5000 — telaio compatto, adatto per assi a uso leggero
• βiS 8/3000, βiS 8/2000 — telaio medio, assi per uso generale
• βiS 12/3000 — il limite superiore per la corrente continua a 13A per asse

I motori del telaio βiS 22 più grande e superiori superano la corrente continua nominale dei canali servo da 40A e richiedono un'unità con una sezione servo a più alta potenza nominale.

Motore mandrino

La sezione mandrino da 15 kW si abbina ai motori mandrino FANUC della serie βi nella classe da 15 kW:

• βiI 15/10000 — motore integrale in linea
• βiI 18/7500 — variante di telaio più grande all'interno della capacità di uscita del mandrino dell'amplificatore

La selezione del motore mandrino deve essere confermata rispetto alla scheda tecnica del motore FANUC per garantire che la richiesta di corrente continua del motore rientri nella potenza nominale di uscita dell'amplificatore.

Compatibilità CNC e sostituzione del predecessore

L'A06B-6164-H333 funziona esclusivamente con controlli CNC che utilizzano la comunicazione servo in fibra ottica FSSB:

• FANUC Serie 0i-D (0i-MD per fresatura, 0i-TD per tornitura)
• FANUC Serie 0i-MF (generazione successiva)
• FANUC 0i-Mate-D

È il sostituto designato per il precedente A06B-6134-H303#A, che apparteneva alla famiglia di unità servo Beta di generazione precedente utilizzando un protocollo di comunicazione diverso. Le unità della serie 6164 sono passate al bus in fibra ottica FSSB, che non è retrocompatibile con l'hardware della vecchia serie 6134. Una sostituzione diretta da A06B-6134-H303 ad A06B-6164-H333 richiederà anche la verifica che il firmware CNC supporti il nuovo tipo di amplificatore e che il cablaggio in fibra ottica sia presente.

Perché l'architettura combinata è importante in pratica

Per i costruttori di macchine e gli ingegneri di manutenzione, il formato biSVSP ha alcune implicazioni operative che vale la pena comprendere prima di ordinare:

Spazio nell'armadio. Un singolo modulo occupa meno spazio su guida DIN e richiede meno connessioni del bus di alimentazione tra le unità rispetto alla separazione degli azionamenti servo e mandrino. Ciò è particolarmente importante quando si effettuano retrofit o ricostruzioni di armadi su piattaforme di macchine utensili più piccole dove lo spazio è limitato.

Isolamento dei guasti. Poiché gli assi servo e il mandrino condividono un'unica unità, un guasto su un canale — un IGBT in corto sul canale M, ad esempio — mette offline tutti e quattro i canali di azionamento fino a quando il modulo non viene riparato o sostituito. Le macchine con requisiti di uptime critici potrebbero voler tenere un'unità di ricambio a scaffale.

Abbinamento PSM. Come tutte le unità della serie βi, l'A06B-6164-H333 attinge da un bus DC condiviso fornito da un modulo di alimentazione βiPS o αiPS di accompagnamento. Il PSM deve essere dimensionato per gestire la domanda di picco combinata di tutti e tre gli assi servo più il mandrino contemporaneamente.

Riferimento incrociato numeri di parte

Spedizione e logistica

Spedizione: Le unità in stock confermate vengono spedite entro 1–2 giorni lavorativi. Imballaggio antistatico con protezione interna in schiuma; unità pesanti o sovradimensionate in casse di legno rinforzate.

Corrieri: DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

Tempo di transito: Il servizio espresso copre oltre 220 paesi in 24–48 ore; consegna internazionale standard 3–7 giorni lavorativi.

Documentazione: Fattura commerciale e lista di imballaggio inclusi in ogni spedizione. Dazi di importazione e spese doganali sono a carico dell'acquirente secondo le normative del paese di destinazione.

FAQ

D1: Qual è la differenza tra l'A06B-6164-H333 e l'A06B-6134-H303#A che sostituisce? L'A06B-6134-H303#A appartiene alla vecchia famiglia di unità servo Beta che utilizzava un'interfaccia servo I/O parallela anziché la comunicazione in fibra ottica FSSB. L'A06B-6164-H333 è il successore basato su FSSB — entrambi sono unità combinate servo a tre assi più mandrino da 15 kW, ma utilizzano protocolli di comunicazione fondamentalmente diversi e non sono intercambiabili senza verificare che il software CNC, le impostazioni dei parametri e il cablaggio dell'armadio siano aggiornati per supportare l'architettura della serie 6164.

D2: Questa unità è adatta per una macchina a quattro assi? No — l'A06B-6164-H333 fornisce esattamente tre canali servo (L, M, N) più un canale mandrino. Per quattro assi servo con un mandrino integrato, sarebbe necessaria un'altra unità combinata diversa o un amplificatore servo aggiuntivo separato. Se la tua macchina ha un quarto asse servo come asse minore o ausiliario, un amplificatore βiSV a singolo asse separato può essere aggiunto a valle sullo stesso loop FSSB.

D3: Questo amplificatore può essere utilizzato con motori mandrino della serie Alpha i invece di motori mandrino Beta i? La sezione mandrino βiSVSP è nominale a 15 kW ed è abbinata ai motori mandrino FANUC della serie βi nella classe da 15 kW. Sebbene alcuni motori mandrino della serie α più piccoli rientrino nella classe di potenza da 15 kW, abbinarli a questo amplificatore richiede un'attenta verifica dei parametri e la conferma di FANUC. La serie α e la serie β hanno caratteristiche di avvolgimento dello statore diverse e un abbinamento errato può produrre condizioni di sovratemperatura o guasti dell'azionamento anche se le potenze nominali sembrano compatibili.

D4: La mia macchina mostra un allarme SV con codici specifici per asse su più assi contemporaneamente — significa che tutti e tre i canali servo sono guasti? Non necessariamente. Poiché tutti e tre i canali servo condividono un'unica linea di alimentazione all'interno del modulo, un guasto nella sezione del bus DC condiviso, un guasto del driver comune IGBT o una perdita di alimentazione di controllo a 24V all'unità può disabilitare simultaneamente tutti e tre gli assi e generare allarmi SV multipli. Prima di presumere che tutti e tre i transistor IGBT dei canali siano guasti, controllare la tensione del bus DC sul PSM, ispezionare l'alimentazione di controllo a 24V al modulo e cercare un allarme SV021 (disallineamento CNC/amplificatore) o SV023 (impossibile arrestare il servo) che indicherebbe un problema a livello di sistema piuttosto che tre guasti di canali indipendenti.

D5: Quali pezzi di ricambio sono più comunemente necessari per l'A06B-6164-H333? La ventola di raffreddamento è il componente di consumo con il maggior tasso di usura e dovrebbe essere il primo articolo da tenere a scorta per la manutenzione preventiva. Oltre alla ventola, i moduli IGBT nei canali servo e nello stadio di uscita del mandrino sono i componenti sostituiti più frequentemente nelle riparazioni sul campo. Anche i cavi in fibra ottica che collegano questa unità al CNC valgono la pena di essere tenuti come ricambi, poiché danni fisici o contaminazione dei connettori su tali cavi sono una causa comune di allarmi di comunicazione SV e SP che possono essere scambiati per guasti dell'azionamento.
