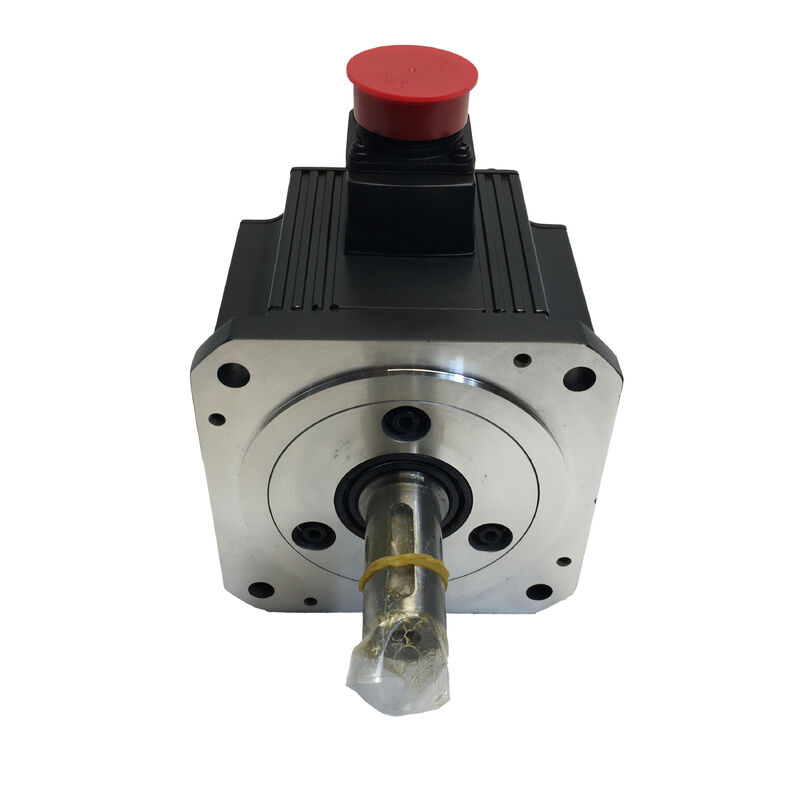

Nuovo Mitsubishi Servo Motor HC-SFE52 HCSFE52

Mitsubishi HC-SFE52 | Serie HC-SF Motore Servo AC a Media Inerzia — 0,5 kW, 2,39 Nm, 2000 giri/min, 126 V, 3,2 A, Flangia 130×130 mm, IP65

Codice articolo: HC-SFE52

Serie: MELSERVO HC-SF — Motore Servo AC a Media Inerzia e Media Capacità

Potenza nominale: 0,5 kW (500 W)

Coppia nominale: 2,39 Nm

Coppia di picco: 7,16 Nm

Velocità nominale: 2.000 giri/min

Alimentazione: AC trifase, 126 V

Corrente nominale: 3,2 A

Classe di inerzia: Media

Dimensioni flangia: 130 × 130 mm

Grado di protezione: IP65

Amplificatore compatibile: Serie MR-J2S (MR-J2S-100A/B)

Condizione: Nuovo / Ricondizionato / Surplus

Panoramica

Il Mitsubishi HC-SFE52 è un servomotore AC a media inerzia da 0,5 kW della serie HC-SF, che opera a 2.000 giri/min di velocità nominale su un'alimentazione trifase da 126 V con una corrente nominale di 3,2 A. Con una coppia nominale di 2,39 Nm e un picco di 7,16 Nm — un rapporto picco-nominale di 3:1 che fornisce una forte capacità di accelerazione rispetto alla potenza continua — si colloca nella fascia di media capacità della famiglia HC-SF: sufficientemente robusto per assi di avanzamento primari e movimentazione materiali, ma compatto per macchine dove l'ingombro della flangia da 130 × 130 mm è il vincolo dimensionale.

La serie HC-SF occupa una posizione distinta nella gamma di servomotori Mitsubishi: media inerzia, funzionamento nominale a 2.000 giri/min e la flangia più grande da 130 × 130 mm che gestisce carichi più pesanti e geometrie di accoppiamento più grandi tipiche delle applicazioni di macchine utensili di fascia media e automazione industriale.

Ciò contrasta con le famiglie HF e HC-KF/HC-MF a flangia più piccola, che funzionano a 3.000 giri/min su flange da 60 × 60 mm o 80 × 80 mm per carichi più leggeri. Il limite di 2.000 giri/min dell'HC-SFE52 e il rotore a media inerzia lo rendono più tollerante a rapporti di inerzia del carico più elevati, più stabile su strutture meccaniche scarsamente smorzate e meno incline alla sensibilità alla risonanza che i design a bassa inerzia possono manifestare quando l'inerzia del carico non è strettamente controllata.

Costruito secondo lo standard IP65, l'HC-SFE52 garantisce una completa esclusione della polvere e resistenza ai getti d'acqua su tutto il corpo del motore — appropriato per gli ambienti delle macchine utensili, i sistemi di trasporto e i macchinari industriali in cui la serie HC-SF è più comunemente applicata.

Specifiche chiave

Media Inerzia a 2.000 giri/min — Perché Esiste Questa Classe di Design

La velocità nominale di 2.000 giri/min della serie HC-SF, rispetto alla norma di 3.000 giri/min per le famiglie HF e HC-KF più piccole, riflette una scelta di progettazione deliberata: il motore a media inerzia e telaio più grande produce la sua coppia nominale a un limite di velocità inferiore, il che è vantaggioso per configurazioni di assi in cui il passo della vite a ricircolo di sfere, il rapporto di trasmissione o la disposizione di accoppiamento diretto comportano una velocità del motore compresa tra 500 e 2.000 giri/min durante il normale funzionamento.

Gli assi di avanzamento delle macchine utensili su centri di lavoro e torni con masse di tavola medio-grandi sono il territorio di applicazione naturale.

L'inerzia della tavola riflessa attraverso la vite a ricircolo di sfere e l'accoppiamento all'albero motore è considerevole — su una macchina con una tavola da 200 kg e una vite a ricircolo di sfere da 10 mm, l'inerzia riflessa al motore può facilmente raggiungere 5-15 volte l'inerzia del rotore del motore stesso.

Un motore a bassa inerzia richiederebbe una messa a punto del guadagno estremamente precisa per rimanere stabile a questo rapporto di inerzia; l'HC-SFE52 a media inerzia assorbe questo carico con un margine maggiore prima che diventi un problema l'instabilità del servo.

La stessa caratteristica avvantaggia bracci robotici, tavole rotanti e sistemi di controllo della tensione dove l'inerzia del carico è intrinsecamente variabile durante il ciclo operativo e il servo deve rimanere stabile durante tutto il processo.

Il rotore a media inerzia agisce come un volano stabilizzante nel loop del servo, livellando la risposta della velocità nelle transizioni tra condizioni di carico leggero e pesante.

2,39 Nm nominali e 7,16 Nm di picco — La Riserva di Coppia

Il rapporto 3:1 tra coppia di picco e coppia nominale è una caratteristica distintiva della serie HC-SF a questo livello di capacità. In funzionamento continuo, il motore eroga 2,39 Nm — sufficienti a superare attriti, forze di taglio e carichi gravitazionali durante il movimento in regime stazionario.

Durante l'accelerazione da fermo alla velocità comandata, la coppia di picco disponibile di 7,16 Nm fornisce la corrente di impulso per cambiare rapidamente la velocità angolare del carico, consentendo brevi fasi di accelerazione e tempi ciclo rapidi.

Questa riserva di coppia di picco è disponibile per un ciclo di lavoro definito — non continuamente.

La protezione termica elettronica dell'amplificatore servo monitora la richiesta di corrente RMS nel tempo e interviene in caso di sovraccarico se il motore viene spinto oltre la sua capacità termica sostenuta. La curva di protezione da sovraccarico dell'amplificatore MR-J2S definisce il limite: brevi escursioni alla coppia di picco sono permesse; il funzionamento prolungato al di sopra della coppia nominale non lo è.

Per il dimensionamento dell'asse, il requisito di coppia di accelerazione determina se il picco di 7,16 Nm è sufficiente per il profilo di movimento previsto.

Il calcolo — inerzia del carico, distanza di movimento, tempo disponibile, coppia di attrito — stabilisce la richiesta di coppia di picco. Se la coppia di accelerazione richiesta supera il picco di 7,16 Nm dell'HC-SFE52, è necessario considerare il modello successivo della serie HC-SF (HC-SFE102, 1,0 kW, 4,78 Nm nominali, 14,3 Nm di picco).

Flangia 130 × 130 mm — Integrazione Meccanica

La flangia di montaggio da 130 × 130 mm dell'HC-SFE52 è il formato standard per l'integrazione di servomotori di media capacità nelle macchine utensili e nell'automazione industriale. Fornisce lo schema dei fori e la geometria di centraggio che i costruttori di macchine utensili e i progettisti di apparecchiature hanno standardizzato per questa classe di potenza — la stessa interfaccia meccanica condivisa dall'HC-SFS52, dall'HC-SFS102 e da altri motori delle serie HC-SF e successive.

Per applicazioni di sostituzione e retrofit, la flangia da 130 × 130 mm significa che l'HC-SFE52 può sostituire fisicamente o essere sostituito da qualsiasi motore della stessa classe di flangia senza modifiche meccaniche alla macchina. Le caratteristiche chiave di allineamento — il diametro di centraggio che centra il motore nel foro dell'alloggiamento, il cerchio dei bulloni e lo schema dei fori — sono standardizzati in questa classe di motori.

Anche il diametro dell'albero e la geometria dell'accoppiamento devono corrispondere, ma l'interfaccia della flangia stessa è un formato comune.

Il formato da 130 mm è sostanzialmente più grande delle flange da 60 mm e 80 mm utilizzate nelle serie HF-KE e HF-SP più piccole.

Questa scala fisica riflette i carichi meccanici che l'HC-SFE52 è progettato per gestire: carichi radiali dell'albero più elevati da trasmissioni a cinghia e ingranaggi, mozzi di accoppiamento più grandi con maggiore superficie di serraggio e la rigidità strutturale richiesta quando il motore e il carico sono separati da un elemento flessibile di accoppiamento piuttosto che collegati rigidamente.

Protezione IP65 e Ambiente di Applicazione HC-SF

IP65 significa completa esclusione della polvere più protezione contro getti d'acqua da qualsiasi direzione — uno standard ambientale robusto che riflette la progettazione della serie HC-SF per ambienti di macchine utensili e automazione industriale dove refrigeranti, acqua di pulizia e trucioli di lavorazione sono presenti nell'area di lavoro vicino al servomotore.

A 0,5 kW e con dimensioni di 130 × 130 mm, l'HC-SFE52 è più comunemente installato come motore per assi di avanzamento primari su centri di lavoro e torni, un azionamento di posizionamento per nastri trasportatori o un asse per tavola rotante — tutti ambienti in cui il corpo del motore può essere esposto a nebbia di refrigerante durante la lavorazione o a pulizia diretta durante la manutenzione. La classificazione IP65 copre queste condizioni in modo affidabile.

Ciò che IP65 non protegge è l'immersione diretta prolungata o il refrigerante pressurizzato diretto nello spazio dell'albero — la serie HC-SF è progettata per la protezione da schizzi e getti, non per l'immersione continua in fluidi.

Le applicazioni in cui il motore è sommerso o dove il refrigerante ad alta pressione viene diretto continuamente sull'albero richiedono la variante con paraolio o un motore specificamente progettato per lavaggio.

Compatibilità Serie MR-J2S

L'HC-SFE52 è progettato per l'uso con gli amplificatori servo della serie MR-J2S — in particolare il MR-J2S-100A (interfaccia analogica/impulsi) o MR-J2S-100B (interfaccia di rete SSCNET) per questo motore da 0,5 kW.

La piattaforma MR-J2S, parte della generazione MELSERVO-J2-Super di Mitsubishi, fornisce modalità di controllo di posizione, velocità e coppia, auto-tuning e l'interfaccia di comunicazione RS-232C/RS-422 per l'impostazione dei parametri e il monitoraggio tramite il software MR Configurator.

La serie HC-SF utilizza connettori di tipo cannon (serie MS) sia per il cavo di alimentazione del motore che per il cavo dell'encoder — un robusto formato di connettore circolare che fornisce un innesto sicuro e una resistenza alle vibrazioni affidabile nelle installazioni di macchine utensili.

Quando si sostituisce o si ricollega l'HC-SFE52, è necessario confermare che l'innesto del connettore sia completo e che l'anello di bloccaggio sia completamente inserito; i connettori cannon parzialmente innestati forniranno un contatto elettrico intermittente che si presenta come un comportamento servo erratico o codici di allarme encoder piuttosto che un guasto di connessione evidente.

Per i clienti con amplificatori MR-J2S in installazioni esistenti, l'HC-SFE52 è un motore compatibile confermato nella classe 0,5 kW, 2000 giri/min. Le apparecchiature che passano da amplificatori MR-J2S a MR-J4 dovrebbero notare che esistono percorsi di migrazione utilizzando gli strumenti di rinnovo di Mitsubishi, mantenendo la connessione del controller di movimento MR-J2S-B esistente durante la transizione ad amplificatori MR-J4-B e motori compatibili.

FAQ

D1: Qual è la differenza tra l'HC-SFE52 e l'HC-SFS52?

Entrambi sono motori della serie HC-SF a media inerzia da 0,5 kW, 2.000 giri/min con la stessa coppia nominale, coppia di picco, corrente e flangia da 130 × 130 mm. La differenza è la generazione dell'encoder.

L'HC-SFS52 appartiene alla serie MELSERVO J2S e monta un encoder assoluto a 17 bit a 131.072 ppr — l'aggiunta di una batteria all'amplificatore MR-J2S abilita la conservazione della posizione assoluta senza homing all'avvio.

L'HC-SFE52 è la variante precedente della serie HC-SF con la sua rispettiva configurazione encoder. A scopo di sostituzione, confermare sia la compatibilità dell'interfaccia encoder con l'amplificatore installato sia la configurazione meccanica (tipo di albero, presenza di paraolio) prima di sostituire una variante con l'altra.

D2: L'HC-SFE52 necessita di un ritorno di riferimento (homing) ad ogni avvio?

Ciò dipende dalla variante dell'encoder e dalla configurazione dell'amplificatore. L'HC-SFS52 (l'equivalente serie J2S) utilizza un encoder assoluto che, con una batteria inserita nell'amplificatore MR-J2S, conserva i dati di posizione durante le interruzioni di corrente — eliminando la necessità di homing.

Se l'encoder dell'HC-SFE52 fornisce capacità assoluta dovrebbe essere confermato dalla documentazione del motore o dalla targhetta. Se l'encoder installato è incrementale, è necessario un ciclo di homing ad ogni accensione.

Per le macchine in cui il tempo di avvio è operativamente significativo, la conferma della capacità dell'encoder assoluto è una domanda di commissioning importante.

D3: Qual è il rapporto raccomandato tra inerzia del carico e inerzia del motore per l'HC-SFE52?

Per la serie HC-SF a media inerzia, la guida Mitsubishi consente tipicamente rapporti di inerzia del carico fino a 15 volte l'inerzia del rotore del motore stesso per un funzionamento servo stabile alle impostazioni di guadagno raccomandate.

Il design a media inerzia è specificamente più tollerante a rapporti di inerzia elevati rispetto ai motori a bassa inerzia, che è uno dei motivi principali per specificarlo su assi con tavole pesanti, pezzi grandi o elementi di trasmissione che riflettono un'inerzia significativa all'albero motore.

Se il rapporto di inerzia del carico supera la raccomandazione Mitsubishi, contattare Mitsubishi per indicazioni sulle impostazioni di guadagno e su eventuali limitazioni dell'applicazione.

D4: Quale amplificatore MR-J2S è richiesto per l'HC-SFE52?

L'HC-SFE52 da 0,5 kW è abbinato al MR-J2S-100A (interfaccia comando analogico/impulsi) o MR-J2S-100B (interfaccia di rete seriale SSCNET). Il "100" nella designazione dell'amplificatore indica la classe di capacità da 100W, che copre motori da 0,5 kW nella convenzione di dimensionamento degli amplificatori Mitsubishi per questa serie.

Confermare il tipo di interfaccia di controllo — se la macchina utilizza comandi di assi a impulsi/analogici individuali (tipo A) o un controller di movimento tramite SSCNET (tipo B) — prima di ordinare l'amplificatore.

D5: Quali sono i punti di ispezione più importanti quando si valuta un HC-SFE52 usato?

Ruotare l'albero a mano per verificare la scorrevolezza dei cuscinetti — il telaio da 130 mm supporta cuscinetti più grandi rispetto ai motori più piccoli, e qualsiasi ruvidità o rumore di macinazione è udibile prima che diventi meccanicamente grave.

Ispezionare i connettori cannon per pin piegati o corrosi; il connettore dell'encoder è il più critico — anche una lieve corrosione dei pin aumenta la resistenza di contatto e causa errori di feedback intermittenti.

Misurare la resistenza degli avvolgimenti trifase per verificarne l'equilibrio e controllare la resistenza di isolamento verso terra con un megger. Ispezionare l'albero per segni di sfregamento o rigature da precedenti installazioni di accoppiamento, in particolare sulla scanalatura della chiavetta o nella zona di innesto dell'accoppiamento.

Un collaudo a banco fino a 2.000 giri/min su un amplificatore MR-J2S compatibile con monitoraggio della coppia e feedback dell'encoder verificato è il controllo finale corretto prima dell'installazione su una macchina di produzione.
