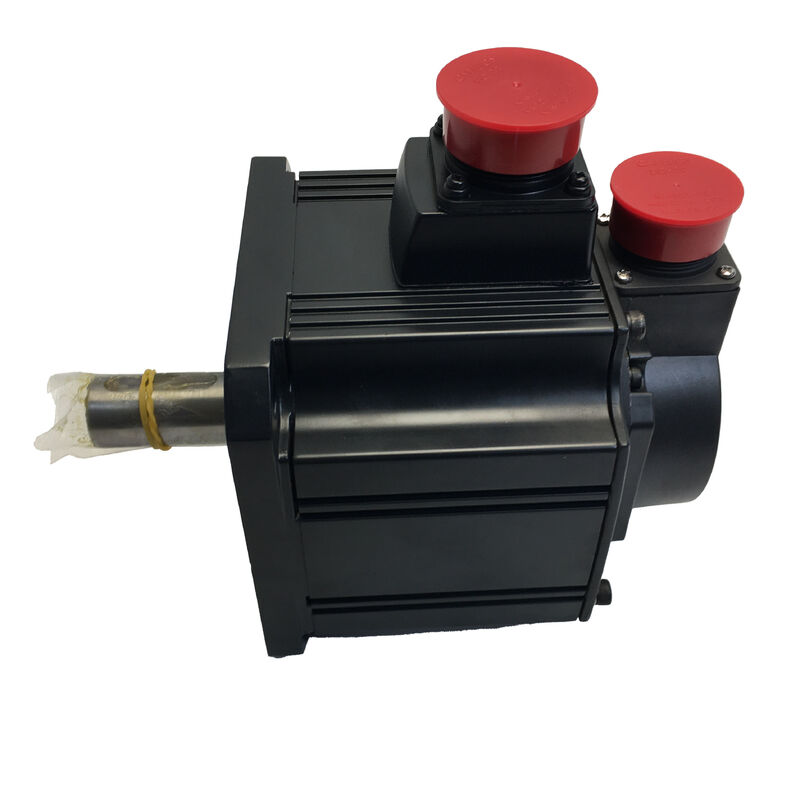

Mitsubishi AC servomotore HC-SFE102 HCSFE102 HC-SFE1O2

Mitsubishi HC-SFE102 | Serie HC-SF Motore Servo AC a Media Inerzia — 1,0 kW, 4,78 Nm, 2000 giri/min, 123 V, 6,0 A, IP65, Classe F, 7,3 kg

Codice articolo: HC-SFE102 (anche HCSFE102)

Serie: MELSERVO HC-SF Series — Motore Servo AC a Media Inerzia e Media Potenza

Potenza nominale in uscita: 1.000 W (1,0 kW)

Coppia nominale: 4,78 Nm

Coppia di picco: 14,3 Nm

Velocità nominale: 2.000 giri/min

Tensione di ingresso nominale: 123 VCA

Corrente di ingresso nominale: 6,0 A

Peso: 7,3 kg

Classe di isolamento: F (155°C)

Grado di protezione: IP65

Dimensioni flangia: 130 × 130 mm

Amplificatore compatibile: Serie MR-J2S

Condizione: Nuovo / Ricondizionato / Surplus

Panoramica

Il Mitsubishi HC-SFE102 è un motore servo AC a media inerzia da 1,0 kW della serie HC-SF, con una potenza nominale di 2.000 giri/min su un ingresso trifase da 123 V con una corrente nominale di 6,0 A.

Con una coppia nominale di 4,78 Nm e una coppia di picco di 14,3 Nm, offre la densità di coppia e le dimensioni fisiche — flangia da 130 × 130 mm, 7,3 kg — richieste dagli assi di avanzamento delle macchine utensili di fascia media, dagli azionamenti di posizionamento dei nastri trasportatori e dalle apparecchiature di automazione industriale nella classe da 1 kW.

L'HC-SFE102 è il membro da 1 kW della famiglia HC-SF, posizionato direttamente sopra l'HC-SFE52 da 0,5 kW della stessa serie. Entrambi i motori condividono lo stesso ingombro di montaggio da 130 × 130 mm e la stessa velocità nominale di 2.000 giri/min, il che significa che una macchina progettata attorno a uno dei due motori può ospitare l'altro con intercambiabilità meccanica alla flangia — solo i collegamenti elettrici, il dimensionamento dell'amplificatore e i parametri del servo differiscono.

Per un'applicazione in cui l'analisi del carico conferma che sono richiesti 1,0 kW e 4,78 Nm di coppia continua anziché i 0,5 kW / 2,39 Nm dell'HC-SFE52, l'HC-SFE102 fornisce questo aumento di potenza all'interno dello stesso ingombro meccanico.

L'isolamento di Classe F — con una temperatura nominale di 155°C — fornisce il margine termico richiesto dalle operazioni industriali continue.

Il motore può sostenere periodi di carico superiore al nominale senza che la temperatura degli avvolgimenti raggiunga un livello che inneschi il degrado dell'isolamento, offrendo sia al motore che ai progettisti del sistema un margine reale contro il guasto termico nelle condizioni di cicli di lavoro variabili imposti dalle macchine di produzione reali.

Specifiche chiave

1,0 kW nella serie HC-SF — Raddoppio della capacità con lo stesso ingombro

Passando dall'HC-SFE52 (0,5 kW) all'HC-SFE102 (1,0 kW) all'interno della famiglia HC-SF, si raddoppia la potenza nominale mantenendo identica l'interfaccia di montaggio — la flangia da 130 × 130 mm, il cerchio dei bulloni e il diametro di riscontro.

Il corpo del motore aumenta di profondità per ospitare il volume aggiuntivo degli avvolgimenti e il rotore più grande che produce il doppio della coppia nominale, ma l'ingombro visto dalla faccia di montaggio del motore della macchina rimane invariato.

Questo è un vantaggio pratico per i costruttori di macchine che devono offrire una linea di prodotti con opzioni di capacità multiple.

Un unico progetto meccanico con un montaggio motore da 130 mm può accettare sia l'HC-SFE52 da 0,5 kW che l'HC-SFE102 da 1,0 kW, coprendo un intervallo di uscita di 2:1 senza modificare il progetto strutturale della macchina. I collegamenti elettrici, l'amplificatore e i parametri software cambiano; il disegno meccanico no.

Con una coppia nominale di 4,78 Nm, l'HC-SFE102 copre gli assi di avanzamento primari sui centri di lavorazione di medie dimensioni dove la massa della tavola e le forze di taglio richiedono una maggiore autorità di coppia rispetto a quanto un motore da 0,5 kW possa sostenere.

Su un centro di lavorazione con una tavola da 100–200 kg e una vite a ricircolo di sfere da 10 mm con accoppiamento 1:1, la coppia nominale e di picco dell'HC-SFE102 fornisce una forza adeguata per cicli di taglio aggressivi senza che il motore funzioni continuamente vicino al suo limite termico.

4,78 Nm nominali / 14,3 Nm di picco — L'intervallo di coppia di lavoro

Il rapporto picco/nominale di 3:1 nella serie HC-SF conferisce all'HC-SFE102 tre volte la sua capacità di coppia continua disponibile per le fasi di accelerazione. In termini pratici: il motore sopporta il carico dell'asse e supera la resistenza al taglio a 4,78 Nm o meno in regime stazionario; durante l'accelerazione da fermo a velocità di traslazione rapida, sono disponibili 14,3 Nm per cambiare la velocità del carico nel minor tempo possibile.

Il tempo durante il quale la coppia di picco può essere sostenuta prima che il modello termico elettronico dell'amplificatore intervenga è limitato dal calcolo della corrente RMS.

A 6,0 A nominali, la corrente di picco per 14,3 Nm è di circa 18 A — l'amplificatore monitora la corrente RMS su una finestra scorrevole e consente picchi brevi, impedendo al contempo alla corrente media di superare la capacità termica del motore.

Un profilo di movimento correttamente dimensionato per l'HC-SFE102 mantiene la coppia RMS al di sotto di 4,78 Nm, utilizzando la coppia di picco per le fasi di accelerazione più brevi consentite dall'applicazione.

Per applicazioni con variazioni improvvise della coppia di carico — un nastro trasportatore che incontra una contropressione variabile dovuta al peso del materiale, o un asse macchina che passa dal taglio in aria all'impegno del materiale — la riserva di coppia di picco fornisce il margine di corrente per assorbire queste transizioni senza che il servo cada in errore di inseguimento.

Isolamento Classe F — Soffitto termico di 155°C

L'isolamento degli avvolgimenti di Classe F dell'HC-SFE102 è classificato per una resistenza termica di 155°C nel punto più caldo. In condizioni operative normali a corrente nominale, temperatura ambiente e ventilazione adeguata, la temperatura degli avvolgimenti rimane ben al di sotto di questo limite.

La classificazione di Classe F crea un vero e proprio buffer termico — significa che il motore può sostenere sovraccarichi intermittenti, temperature ambiente elevate o condizioni di flusso d'aria ristretto senza che la temperatura degli avvolgimenti si avvicini al livello in cui il degrado dell'isolamento diventa rapido.

La vita utile dell'isolamento si dimezza per ogni 10°C sostenuti sopra il limite della classe nominale. Un motore che funziona 20°C sopra la sua classe di isolamento nominale ha circa un quarto della sua vita utile nominale.

La Classe F a 155°C, operando in un ambiente di 40°C con un amplificatore correttamente dimensionato che lo pilota a carico nominale, avrà una temperatura degli avvolgimenti tipicamente 60–80°C sopra la temperatura ambiente — lasciando un margine di 35–55°C al di sotto del limite di classe in condizioni normali.

Questo margine è importante in due scenari specifici: macchine che operano in ambienti con temperature ambiente elevate (fonderie, produzione estiva senza climatizzazione, armadi chiusi con ventilazione inadeguata) e macchine che ciclicamente passano rapidamente da inattivo a pieno carico.

In entrambi i casi, la Classe F fornisce la riserva termica che consente all'HC-SFE102 di assorbire picchi di calore senza che l'isolamento subisca temperature degradanti.

IP65 e l'ambiente delle macchine utensili

IP65 — esclusione completa della polvere e protezione contro getti d'acqua da qualsiasi direzione — è il requisito pratico minimo per un motore servo che opera nell'area di lavoro di una macchina utensile CNC o nelle sue vicinanze.

Nebbia di refrigerante, condensa da parti fredde e aria calda, getti di pulizia e particelle metalliche e abrasive fini generate dalla lavorazione sono tutti presenti in questi ambienti a intensità variabile, e un motore senza protezione adeguata richiederebbe la sostituzione in una scala temporale misurata in mesi piuttosto che in anni.

La classificazione IP65 dell'HC-SFE102 significa che il corpo del motore, gli avvolgimenti e il vano encoder sono sigillati contro queste condizioni.

L'uscita dell'albero è l'unica fessura che il test IP65 non sigilla completamente — l'albero rotante deve passare attraverso il frontalino del motore, e lo spazio anulare in questo punto è il percorso per la nebbia lubrificante proveniente dalle viti a ricircolo di sfere e dai cuscinetti adiacenti per migrare nel corpo del motore nel tempo. Per installazioni vicino a meccanismi lubrificati, la variante con paraolio della serie HC-SF aggiunge una guarnizione a labbro all'uscita dell'albero per chiudere questo percorso.

Dove il motore è montato lontano dall'esposizione diretta al refrigerante — all'interno di un involucro secondario, su un asse macchina ben al di sopra della zona di taglio — la specifica IP65 standard è adeguata.

Dove il corpo del motore si trova nella zona di lavoro primaria della macchina, in prossimità degli ugelli di erogazione del refrigerante, o dove il motore viene lavato durante la pulizia, la variante con paraolio è la scelta conservativa e corretta.

7,3 kg — Dimensioni fisiche e considerazioni sull'installazione

Con 7,3 kg, l'HC-SFE102 è un motore che richiede una manipolazione meccanica attenta durante l'installazione e la manutenzione.

Questo peso — circa il 60% in più rispetto a un motore da 1 kW comparabile nella classe di flangia più piccola da 80 mm — riflette il rotore più grande, lo statore più lungo e l'alloggiamento più pesante che il formato a media inerzia con flangia da 130 mm richiede per produrre 4,78 Nm di coppia continua a 2.000 giri/min.

Nella pratica di installazione, 7,3 kg significa che il motore non deve essere supportato solo dai connettori elettrici mentre i bulloni di montaggio vengono serrati — danni ai connettori e disallineamento al registro del motore sono entrambi rischi quando il peso del motore viene sostenuto da un cablaggio non supportato.

Un blocco di supporto o una seconda persona che tiene il motore mentre la prima allinea e serra i bulloni di montaggio è la pratica di installazione corretta.

Sulla macchina, la massa di 7,3 kg contribuisce anche alle caratteristiche di risonanza meccanica dell'asse.

Il motore, il suo accoppiamento e il meccanismo azionato formano un sistema dinamico combinato, e le variazioni della massa del motore — ad esempio, la sostituzione di un motore più leggero con l'HC-SFE102, o viceversa — richiedono una rivalutazione delle impostazioni del guadagno del servo e potenzialmente della conformità meccanica dell'accoppiamento tra motore e vite a ricircolo di sfere.

Compatibilità amplificatore serie MR-J2S

L'HC-SFE102 è progettato per l'uso con gli amplificatori servo della serie MR-J2S di Mitsubishi. Con 1,0 kW e 6,0 A di corrente nominale, l'amplificatore abbinato è il MR-J2S-100A (interfaccia analogica/traino di impulsi) o MR-J2S-100B (interfaccia di rete seriale SSCNET).

I motori della serie HC-SF utilizzano connettori circolari di tipo cannon (tipo MS) per i cavi di alimentazione ed encoder — un formato di connettore che fornisce un innesto affidabile e resistente alle vibrazioni nelle installazioni di macchine utensili, ma che richiede che l'anello di bloccaggio sia completamente innestato prima che il motore venga azionato.

Un connettore cannon parzialmente inserito si presenta come allarmi di guasto dell'encoder o errori intermittenti dell'asse piuttosto che come un problema di connessione evidente.

La piattaforma MR-J2S supporta le modalità di controllo di posizione, velocità e coppia, l'auto-tuning e l'interfaccia di comunicazione seriale RS-232C/RS-422 per l'impostazione dei parametri tramite il software MR Configurator.

Per le installazioni che passano da MR-J2S a generazioni di amplificatori più recenti, gli strumenti di rinnovo di Mitsubishi supportano la migrazione agli amplificatori MR-J4-B utilizzando il controller di movimento MR-J2S-B esistente, consentendo l'aggiornamento dell'elettronica di azionamento mantenendo invariati il motore e l'interfaccia meccanica.

FAQ

D1: Qual è la differenza tra l'HC-SFE102 e l'HC-SFS102?

Entrambi sono motori della serie HC-SF da 1,0 kW, 2.000 giri/min, a media inerzia, con la stessa flangia da 130 × 130 mm, coppia nominale di 4,78 Nm e compatibilità con amplificatore MR-J2S.

L'HC-SFS102 appartiene alla serie MELSERVO J2S e monta un encoder assoluto a 17 bit a 131.072 ppr — con una batteria collegata all'amplificatore, fornisce la ritenzione della posizione assoluta attraverso la perdita di alimentazione, eliminando l'homing all'avvio.

L'HC-SFE102 è la variante precedente della serie HC-SF con la configurazione dell'encoder della sua generazione. Quando si acquista un ricambio, verificare che l'interfaccia dell'encoder sia compatibile con l'amplificatore installato prima di sostituire una variante con l'altra.

D2: La tensione nominale è indicata come 123V — si tratta di un motore monofase o trifase?

L'HC-SFE102 è un motore servo AC trifase. La tensione nominale di 123V è la tensione nominale del motore — la tensione di contro-EMF per cui gli avvolgimenti dello statore sono progettati per funzionare quando l'amplificatore aziona il motore alla velocità nominale.

Questa non è la tensione di alimentazione dell'amplificatore; la tensione di alimentazione è 200–230V trifase all'amplificatore MR-J2S, che genera quindi l'uscita a frequenza e tensione variabili per azionare il motore.

La tensione del motore di 123V compare sulla targhetta del motore ed è utilizzata per la verifica dei parametri del motore, non per i calcoli del cablaggio di alimentazione.

D3: Cosa significa l'isolamento di Classe F per la durata utile e le condizioni operative?

L'isolamento di Classe F è classificato termicamente fino a una temperatura degli avvolgimenti di 155°C. In condizioni operative normali — carico nominale, temperatura ambiente di 40°C, ventilazione adeguata — gli avvolgimenti funzionano significativamente al di sotto di questo limite, fornendo un margine termico contro i transitori di sovraccarico e le condizioni di temperatura ambiente elevate.

La vita utile dell'isolamento si degrada esponenzialmente con la temperatura: un funzionamento prolungato a 155°C dimezza la vita utile rispetto a un funzionamento prolungato a 145°C. La classificazione di Classe F consente all'HC-SFE102 di sostenere brevi sovraccarichi e temperature ambiente elevate senza avvicinarsi al limite termico in cui il degrado diventa rapido.

D4: L'HC-SFE102 richiede l'homing ad ogni avvio?

Ciò dipende dalla variante dell'encoder montata. La generazione HC-SFE (serie HC-SF precedente) utilizzava in alcune configurazioni un encoder incrementale, che richiederebbe un ciclo di homing dopo ogni ciclo di accensione. L'HC-SFS102 (serie J2S) monta un encoder assoluto che mantiene la posizione durante la perdita di alimentazione.

Se l'HC-SFE102 installato dispone di un encoder incrementale, è necessario un movimento di homing all'avvio per stabilire il riferimento di posizione.

Se la capacità dell'encoder assoluto è importante per l'applicazione — evitare l'homing al riavvio dopo un arresto di emergenza o una perdita di alimentazione — l'HC-SFS102 con posizione assoluta alimentata a batteria è la specifica appropriata.

D5: Quali sono i controlli chiave durante l'installazione o la valutazione di un HC-SFE102 usato?

Ruotare l'albero a mano e ascoltare la fluidità dei cuscinetti — il motore da 7,3 kg monta cuscinetti più grandi rispetto ai motori di dimensioni inferiori, e la ruvidità dei cuscinetti è rilevabile come resistenza tattile o rumore di macinazione ben prima che diventi meccanicamente grave.

Ispezionare i pin del connettore cannon sui cavi di alimentazione ed encoder per verificare la presenza di corrosione o contatti piegati. Misurare la resistenza degli avvolgimenti trifase tra tutte le coppie di fasi per verificarne l'equilibrio e controllare la resistenza di isolamento verso terra con un megger; la corrente nominale di 6,0 A in un motore di media capacità genera calore reale, ed è opportuno verificare le condizioni dell'isolamento degli avvolgimenti prima dell'installazione.

Ispezionare la superficie dell'albero per verificare la presenza di segni di sfregamento o rigature dovuti a precedenti installazioni di accoppiamenti. Durante una prova di funzionamento collegata a un amplificatore MR-J2S compatibile, monitorare l'errore di inseguimento, confermare che la corrente a vuoto sia entro i limiti previsti e verificare il feedback dell'encoder su un giro completo prima di affidare il motore all'uso in produzione.
