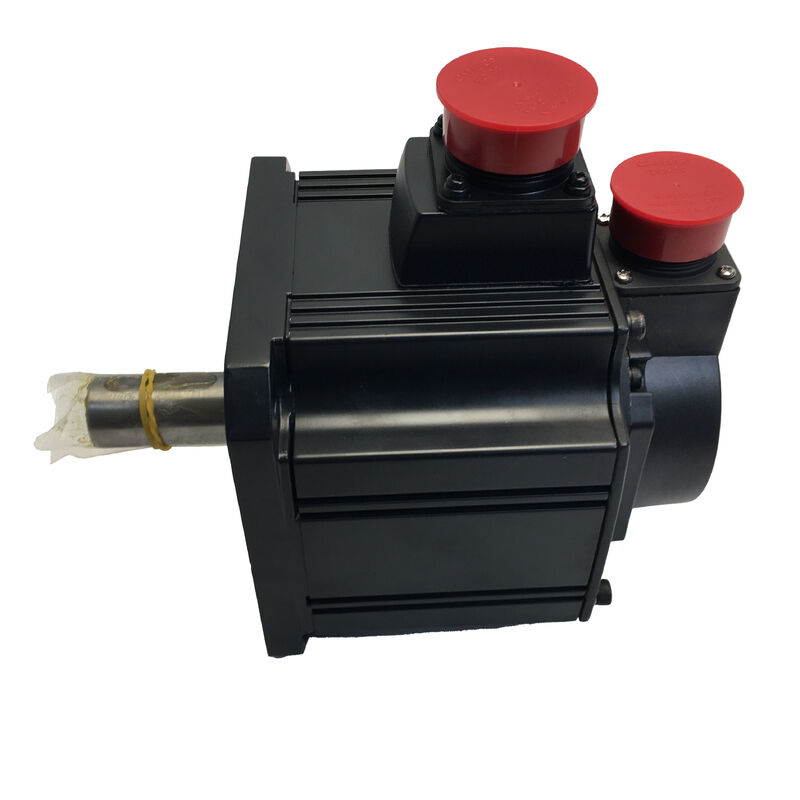

Mitsubishi HC-SFE152 | Motore Servo Brushless AC MELSERVO J2S — 1,5kW, 7,16Nm, 2000rpm, Assoluto a 17 bit, Paraolio, Flangia 130×130mm, IP65, MR-J2S

Panoramica

Il Mitsubishi HC-SFE152 è un motore servo brushless AC da 1,5kW della famiglia HC-SF all'interno del sistema MELSERVO MR-J2S di Mitsubishi. Si posiziona a un punto intermedio pratico della gamma di potenza HC-SF — fornendo un ingombro di flangia da 130 mm, una coppia nominale di 7,16 Nm e una velocità nominale di 2000 rpm in un motore che la famiglia di amplificatori MR-J2S è stata progettata per pilotare, con la combinazione di encoder assoluto a 17 bit e paraolio che rende questo motore utilizzabile in ambienti di macchine industriali operative.

La serie HC-SF presenta un'inerzia media come caratteristica di progettazione, che ne modella il comportamento nei sistemi servo.

 Un motore a inerzia media crea un asse meccanicamente più stabile rispetto a un motore a bassa inerzia in condizioni di carico variabili — resiste a rapidi cambi di velocità dovuti a disturbi del carico, il che si traduce in profili di velocità più fluidi durante le operazioni di taglio in cui la forza di taglio cambia mentre l'utensile entra ed esce dal pezzo.

Questo è il motivo per cui la serie HC-SF ha trovato un uso così ampio negli assi di avanzamento delle macchine utensili, nei sistemi di movimentazione dei materiali e nei robot industriali, dove la rigidità del carico e la qualità del movimento fluido sono importanti tanto quanto la precisione di posizionamento.

A 7,16 Nm di coppia nominale con un moltiplicatore di picco di 3:1, il motore copre sia il requisito di coppia di taglio sostenuta sia la domanda di accelerazione di breve durata di un ciclo di macchina di produzione.

Il picco di 21,6 Nm per i transitori di accelerazione è disponibile per una frazione di secondo — abbastanza a lungo per accelerare rapidamente l'asse alla velocità di traslazione rapida — mentre la coppia continua di 7,16 Nm supporta il carico di taglio durante ogni passata.

Questo profilo coppia-velocità, combinato con la flangia di montaggio da 130 mm, ha reso l'HC-SFE152 una specifica standard su una vasta gamma di macchine CNC di medie dimensioni durante l'era MR-J2S.

Specifiche Chiave

Encoder Assoluto a 17 Bit — Risoluzione e Funzione

L'encoder assoluto a 17 bit è una delle caratteristiche distintive che ha differenziato la generazione MR-J2S dal suo predecessore. 17 bit significa 2¹&sup7; = 131.072 valori di posizione distinti per rivoluzione dell'albero — una risoluzione così fine che supera di gran lunga ciò che qualsiasi trasmissione meccanica può posizionare in una macchina reale.

Il significato pratico non è che la macchina raggiunga un posizionamento sub-nanometrico; è che la stima della velocità che l'amplificatore servo deriva da questi dati ad alta risoluzione è estremamente fluida, priva del rumore di quantizzazione che gli encoder a risoluzione inferiore producono e che diventa visibile come ondulazione di velocità e variazione della tessitura superficiale nella lavorazione di precisione.

Il carattere assoluto significa che l'encoder riporta la sua posizione immediatamente all'accensione, senza alcun movimento di calibrazione.

L'amplificatore MR-J2S utilizza una memoria supportata da batteria per tenere traccia del conteggio multi-giro tra i cicli di accensione.

Quando la macchina si avvia, l'amplificatore legge la posizione attuale dell'encoder e il conteggio multi-giro memorizzato, calcola la posizione esatta dell'albero assoluto e il CNC visualizza la corretta coordinata dell'asse entro il primo secondo dall'accensione.

Questa è la comodità operativa che rende gli encoder assoluti lo standard sui moderni sistemi servo: nessuna routine di homing, nessuna attesa, nessun rischio di errori di riferimento dopo un'improvvisa perdita di alimentazione.

Paraolio e IP65 — Protezione Ambientale in Pratica

Il paraolio dell'HC-SFE152 è un paraolio a labbro premuto contro l'albero rotante all'estremità anteriore del motore. La sua funzione principale è quella di bloccare la migrazione di aerosol lubrificante dall'area della vite a ricircolo di sfere della macchina all'interno del motore — in particolare nel vano encoder all'estremità posteriore del motore.

Senza questa guarnizione, anni di accumulo di nebbia lubrificante sul disco dell'encoder producono il familiare schema di guasti intermittenti dell'encoder che peggiorano nel tempo fino a quando il disco non necessita di sostituzione.

IP65 aggiunge la protezione a livello di alloggiamento che impedisce a polvere e getti d'acqua diretti di entrare nel corpo del motore. Insieme, il paraolio e l'alloggiamento IP65 conferiscono all'HC-SFE152 solide credenziali ambientali per gli ambienti standard dei centri di lavorazione.

La combinazione non è adatta a condizioni sommerse o a impatto diretto ad alta pressione — tali situazioni richiedono l'IP67 presente sulle nuove generazioni di motori — ma gestisce la realtà quotidiana di nebbia di refrigerante, aria carica di trucioli e lavaggi periodici della macchina senza compromettere la durata di servizio del motore.

Inerzia Media e Dinamica del Sistema Servo

L'inerzia del rotore di 0,0020 kg·m² dell'HC-SFE152 lo colloca nella classificazione a inerzia media di Mitsubishi. Nella progettazione dei sistemi servo, il criterio di adattamento dell'inerzia — il rapporto tra l'inerzia del carico riflessa e l'inerzia del rotore del motore — è un parametro chiave per una risposta servo stabile e ben sintonizzata. Mitsubishi punta a un rapporto inerzia carico/rotore non superiore a 7:1 per la serie HC-SF come linea guida generale, sebbene sistemi ben sintonizzati possano operare in modo accettabile a rapporti fino a 10:1.

Per un motore con inerzia del rotore di 0,0020 kg·m², ciò significa che i componenti meccanici riflessi attraverso l'accoppiamento e la vite a ricircolo di sfere sull'albero motore non dovrebbero idealmente superare circa 0,014–0,020 kg·m² di inerzia equivalente.

Un tipico asse di macchina utensile da 1,5kW con una vite a ricircolo di sfere di diametro 16mm o 20mm con passo 5mm e corsa 300mm rientra comodamente in questo intervallo. Motori a inerzia media come l'HC-SFE152 producono una risposta servo intrinsecamente stabile in queste applicazioni con l'autotuning in tempo reale standard MR-J2S senza richiedere la regolazione manuale dei parametri che i motori a bassa inerzia a volte necessitano in condizioni di carico variabili.

Accoppiamento Amplificatore MR-J2S e Selezione Cavi

L'HC-SFE152 è progettato specificamente per amplificatori della serie MR-J2S. La selezione dell'amplificatore è semplice: con una corrente motore massima di 27A, un MR-J2S-200A (corrente continua nominale ≥ 9A del motore e capacità di corrente massima ≥ 27A) o superiore copre la domanda del motore.

Il cavo di feedback dell'encoder della serie MR-JH (MR-JHSCBL2M-H per 2m, o altre lunghezze) collega il connettore dell'encoder del motore alla porta CN2 dell'amplificatore.

Quando l'HC-SFE152 viene utilizzato in un'applicazione dinamica in cui il cavo si flette ripetutamente attraverso un portacavi o un ponte mobile, il cavo MR-JHSCBL_M-H (- suffisso H, alta vita a flessione) è la scelta corretta.

Per installazioni statiche in cui il cavo viene instradato una volta e fissato, il cavo standard MR-JHSCBL_M-L è sufficiente.

FAQ

D1: L'HC-SFE152 è fuori produzione — quale motore Mitsubishi attuale lo sostituisce più da vicino?

L'HG-SR152 (serie MELSERVO-J4) è l'equivalente di produzione attuale a 1,5kW, 7,16Nm nominali, 2000rpm, flangia 130mm.

Migliora rispetto all'HC-SFE152 con un encoder assoluto a 22 bit (4.194.304 ppr), protezione IP67 e compatibilità con la piattaforma amplificatore MR-J4. L'aggiornamento da J2S a J4 richiede la sostituzione sia del motore che dell'amplificatore — gli amplificatori J4 non comunicano con gli encoder dei motori J2S.

Per una sostituzione in natura mantenendo l'amplificatore MR-J2S esistente, procurarsi un HC-SFE152 o una variante compatibile HC-SFS152 da scorte di surplus.

D2: Quali allarmi dell'amplificatore MR-J2S indicano un guasto all'encoder dell'HC-SFE152?

AL.16 (errore encoder) sul pannello frontale dell'amplificatore MR-J2S è il principale indicatore di guasto dell'encoder.

Può apparire all'accensione (suggerendo una perdita completa di comunicazione — controllare prima il cavo MR-JHSCBL e i connettori) o durante il funzionamento (suggerendo una comunicazione intermittente, spesso dovuta a fatica da flessione del cavo o disco encoder contaminato).

AL.17 (errore di comunicazione del controller) può accompagnare AL.16. Prima di presumere un guasto dell'encoder, ispezionare e riposizionare sempre entrambe le estremità del connettore del cavo dell'encoder — un connettore allentato produce schemi di allarme identici a un encoder guasto.

D3: L'HC-SFE152 può funzionare con un amplificatore MR-J3?

Non direttamente. I sistemi MR-J2S e MR-J3 utilizzano protocolli di comunicazione encoder diversi e i pinout dei connettori non sono gli stessi.

Alcuni amplificatori MR-J3 supportano il funzionamento con selezionati motori HC-series precedenti tramite una modalità di compatibilità a 4 fili, ma ciò richiede una specifica configurazione dei parametri e non è una dichiarazione di compatibilità generale. L'accoppiamento dell'HC-SFE152 con un amplificatore MR-J3 al di fuori della tabella di compatibilità documentata da Mitsubishi non è raccomandato per installazioni di produzione.

D4: Come influisce l'inerzia media sulla sintonizzazione servo rispetto all'uso di un motore a bassa inerzia?

Un motore a inerzia media trasporta più massa rotore rispetto a un motore a bassa inerzia allo stesso livello di potenza, il che significa che cambia velocità più lentamente per un dato input di coppia. Ciò riduce la risposta alle perturbazioni ad alta frequenza — il motore non può rispondere altrettanto rapidamente a improvvisi cambiamenti di carico.

In pratica, i motori a inerzia media della classe HC-SF sono più tolleranti alla sintonizzazione perché l'algoritmo di autotuning MR-J2S ha più inerzia meccanica con cui lavorare e produce una sintonizzazione stabile su una gamma più ampia di condizioni di carico.

I motori a bassa inerzia sono più veloci ma richiedono un'impostazione del guadagno più attenta per evitare oscillazioni su assi con carico variabile o conformità.

D5: Il motore è classificato IP65 con paraolio. Quale manutenzione deve essere eseguita sul paraolio?

Il paraolio è un componente di consumo che si usura nel tempo poiché il labbro della guarnizione scorre contro l'albero rotante. In normale servizio continuo, la sostituzione del paraolio è tipicamente considerata parte di una revisione del motore (insieme alla sostituzione dei cuscinetti) dopo una lunga durata di servizio.

Indicatori visivi di usura della guarnizione includono contaminazione da lubrificante all'interno del corpo del motore trovata durante l'ispezione dei cuscinetti, o guasti dell'encoder che correlano con i livelli di lubrificazione vicino al motore.

Durante l'installazione o qualsiasi lavoro che richieda la rimozione dell'accoppiamento, evitare di contaminare il labbro della guarnizione con detriti, e non usare mai attrezzi sulla superficie dell'albero nella zona di contatto della guarnizione — una superficie dell'albero rigata sotto il labbro della guarnizione causerà perdite immediate indipendentemente dalle condizioni della guarnizione.
