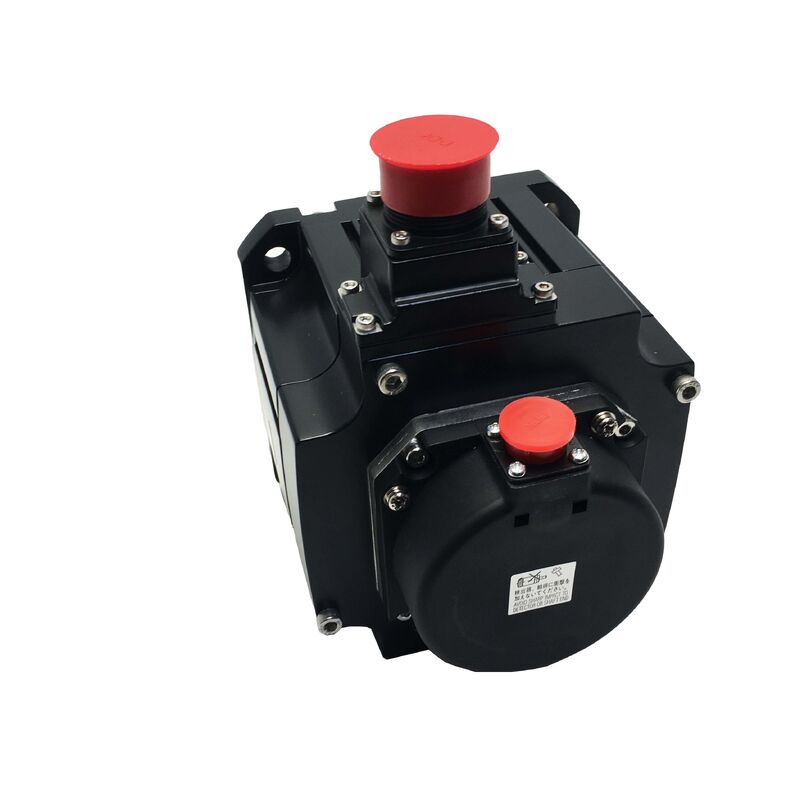

Mitsubishi HF-SE102JW1-S100 | Motore Servo AC a Inerzia Media — 1.0kW, 4.77Nm, 2000RPM, Paraolio, 131072 ppr, Serie MR-E

Codice Articolo: HF-SE102JW1-S100 Serie: MELSERVO HF-SE — Motore Servo AC a Inerzia Media

Potenza Nominale: 1.0 kW

Coppia Nominale: 4.77 Nm

Coppia di Picco: 14.3 Nm

Velocità Nominale: 2.000 RPM

Velocità Massima: 3.000 RPM

Tensione di Alimentazione: Classe 200 VAC (3 Fasi)

Freno Elettromagnetico: Nessuno

Paraolio: Sì

Encoder: Incrementale a 17 bit, 131.072 ppr

Classe di Inerzia: Media

Amplificatore Compatibile: Serie MR-E (Super MR-E / S100)

Capacità Alimentazione: 1.7 kVA

Condizione: Nuovo

Panoramica

Il Mitsubishi HF-SE102JW1-S100 è un motore servo AC a inerzia media da 1.0 kW della serie HF-SE di Mitsubishi Electric, progettato specificamente per l'uso con la piattaforma di amplificatori servo Super MR-E.

Con una coppia nominale di 4.77 Nm e un picco di 14.3 Nm, fornisce la riserva di coppia necessaria per un'accelerazione reattiva su assi con inerzia moderata — macchinari industriali generici, sistemi di posizionamento a nastro trasportatore, macchine confezionatrici e applicazioni simili in cui il rapporto inerzia del carico/motore rientra nella gamma pratica di inerzia media.

La classificazione "inerzia media" non è semplicemente un'etichetta — è il compromesso ingegneristico fondamentale del progetto. I rotori a inerzia più elevata sono più tolleranti alle imprecisioni nell'abbinamento del carico perché il rotore stesso agisce come un volano che uniforma la risposta della velocità.

La serie HF-SE è posizionata per applicazioni in cui l'inerzia del carico è prevedibile e moderata, il sistema servo necessita di una reale reattività e la larghezza di banda di controllo della piattaforma dell'amplificatore MR-E è sufficiente per le esigenze di posizionamento dell'applicazione.

La combinazione di un encoder con 131.072 impulsi per giro, la funzione di auto-tuning in tempo reale dell'amplificatore MR-E e la coppia di picco di 14.3 Nm rende l'HF-SE102JW1-S100 capace di cicli di posizionamento rapidi e precisi senza richiedere una calibrazione manuale estesa dei guadagni durante la messa in servizio.

Il suffisso JW1 identifica la specifica configurazione meccanica: albero scanalato, paraolio, nessun freno elettromagnetico.

Il paraolio chiude lo spazio di ingresso dell'albero contro la nebbia lubrificante e la contaminazione da particolato, prolungando la vita utile dei cuscinetti e degli avvolgimenti negli ambienti macchina in cui la serie HF-SE è più comunemente impiegata.

L'assenza di un freno definisce questo come un motore ad asse orizzontale o un asse in cui un contrappeso esterno o un sistema di bloccaggio meccanico gestisce il carico gravitazionale a riposo.

Specifiche Chiave

Serie HF-SE — Inerzia Media per Prestazioni Bilanciate

La serie HF-SE colma il divario pratico intermedio nella gamma dei motori servo HF di Mitsubishi. Al di sotto, le serie HF-MP e HF-KP si rivolgono ad applicazioni a inerzia ultra-bassa e bassa — posizionamento ad alta velocità a basso carico dove ogni millisecondo di tempo di accelerazione è importante.

Al di sopra, le serie HF-SP e HF-JP gestiscono le esigenze di maggiore capacità degli assi di macchine utensili a carico pesante con telai corrispondentemente più grandi.

L'HF-SE a inerzia media è progettato per la classe più comune di applicazioni di posizionamento industriale: carichi con inerzia definita e moderata, tempi di ciclo misurati in centinaia di millisecondi piuttosto che in decine, e requisiti di precisione di posizionamento soddisfatti da un encoder a 17 bit a un costo di sistema competitivo.

Un azionamento a indice di nastro trasportatore, un asse di posizionamento di tavola rotante, un meccanismo di alimentazione di una macchina confezionatrice, una navetta di movimentazione materiali — queste sono le applicazioni servite dalla serie HF-SE.

Al livello di 1.0 kW, l'HF-SE102 è il secondo gradino della serie: l'HF-SE52 si trova al di sotto a 0.5 kW / 2.39 Nm, l'HF-SE152 al di sopra a 1.5 kW / 7.16 Nm, e l'HF-SE202 al vertice a 2.0 kW / 9.55 Nm.

Tutti e quattro condividono la caratteristica di velocità nominale di 2000 RPM / massima di 3000 RPM e la stessa piattaforma di amplificatori MR-E.

A scopo di dimensionamento, il passaggio da SE52 a SE102 raddoppia approssimativamente sia la coppia nominale sia la capacità del motore di accelerare un dato rapporto di inerzia in un dato tempo.

Encoder da 131.072 ppr — Precisione e Ripetibilità

L'encoder incrementale a 17 bit con 131.072 impulsi per giro fornisce la risoluzione del feedback di posizione che rende l'HF-SE102JW1-S100 capace di posizionamento ad alta precisione su un'ampia gamma di applicazioni.

Con una tipica vite a ricircolo di sfere da 10 mm con accoppiamento diretto al motore, 131.072 ppr al motore si traducono in circa 0,076 μm per impulso alla tavola — una risoluzione molte volte più fine della precisione meccanica del sistema di vite a ricircolo di sfere e guida che aziona.

L'encoder è incrementale, il che significa che conta i cambiamenti di posizione da un punto di riferimento stabilito all'avvio. Ogni ciclo di alimentazione richiede all'asse di eseguire un ciclo di ritorno al riferimento (homing) per ristabilire il suo riferimento di posizione assoluta prima di accettare comandi di posizione programmati.

Nelle applicazioni macchina in cui il tempo di avvio non è un vincolo di produzione, questo è del tutto accettabile.

Dove la latenza di avvio è importante — cambi di turno di produzione ad alta frequenza, cicli frequenti di arresto di emergenza/riavvio — una variante con encoder assoluto eliminerebbe il requisito di homing; l'HF-SE102JW1-S100 incrementale è la scelta appropriata quando questo non è un problema.

La risoluzione a 17 bit supporta anche la funzione di auto-tuning in tempo reale dell'amplificatore MR-E.

L'auto-tuning osserva la risposta effettiva della velocità rispetto alla velocità comandata e regola i guadagni servo — guadagno proporzionale, guadagno integrale, guadagno derivativo — in tempo reale per minimizzare l'errore di inseguimento e il tempo di assestamento.

Con 131.072 impulsi di feedback per giro, l'amplificatore ha una risoluzione sufficiente per rilevare le piccole deviazioni di velocità che l'auto-tuning utilizza per caratterizzare il carico meccanico e ottimizzare le impostazioni di guadagno senza intervento manuale.

Paraolio — Protezione Ambientale Senza Complessità IP67

Il paraolio sull'HF-SE102JW1-S100 è un paraolio a labbro all'uscita dell'albero. Impedisce alla nebbia lubrificante dei cuscinetti di estremità della vite a ricircolo di sfere, agli schizzi della scatola del cambio e ai sistemi di lubrificazione centralizzati di migrare nel corpo del motore attraverso lo spazio anulare tra l'albero rotante e il carter anteriore del motore.

Senza un paraolio, quello spazio è un percorso aperto per la contaminazione. Il grasso dei cuscinetti migra verso l'esterno lungo l'albero per forza centrifuga, mentre la nebbia d'olio spinta dal movimento della macchina migra verso l'interno oltre lo spazio dell'albero a causa delle fluttuazioni di pressione.

Una volta all'interno dell'alloggiamento del motore, segue progressivamente la contaminazione da lubrificante dell'isolamento degli avvolgimenti e dell'assemblaggio dell'encoder — prima come rivestimento superficiale che aumenta la corrente di dispersione, poi come assorbimento nell'isolamento che accelera il degrado termico.

Il paraolio elimina questo percorso di contaminazione con un costo trascurabile in termini di attrito e perdita di potenza.

Sui motori che operano adiacenti a viti a ricircolo di sfere lubrificate, scatole del cambio o collettori di lubrificazione centralizzati — che descrive la maggior parte delle installazioni HF-SE102 — il paraolio non è una specifica di lusso ma un investimento per la durata di servizio. La "J" nel suffisso JW1 conferma che il paraolio è montato.

Connettore S100 e Integrazione Amplificatore MR-E

La designazione S100 identifica la configurazione del connettore del motore come abbinata alla serie di amplificatori servo Super MR-E. La piattaforma Super MR-E posiziona i connettori di alimentazione del motore e dell'encoder sulla faccia anteriore dell'amplificatore, rendendo il collegamento dei cavi semplice anche quando l'amplificatore è installato in uno spazio ristretto del pannello.

L'ingresso del cavo dalla parte anteriore — piuttosto che dall'alto o dal lato — significa che il cavo può passare direttamente dalla faccia dell'amplificatore al motore senza dover passare attorno all'alloggiamento dell'amplificatore, riducendo la lunghezza del percorso del cavo e il numero di curve nel cavo dell'encoder.

L'auto-tuning in tempo reale dell'amplificatore MR-E inizia dal momento in cui il servo viene abilitato e monitora continuamente la risposta meccanica, regolando i parametri di guadagno man mano che le condizioni operative della macchina cambiano.

Per l'ingegnere di messa in servizio, ciò significa meno tempo con un oscilloscopio e tabelle di parametri e più tempo a eseguire cicli di test effettivi.

La funzione di auto-tuning utilizza il feedback a 131.072 ppr dell'encoder per osservare l'errore di inseguimento della velocità con una risoluzione sufficiente a rilevare le sottili risonanze meccaniche che la regolazione manuale del guadagno spesso trascura.

FAQ

D1: Perché l'HF-SE102JW1-S100 è descritto come "inerzia media" e cosa significa per il dimensionamento dell'asse?

L'inerzia media si riferisce al momento d'inerzia del rotore — il rotore della serie HF-SE è più pesante dei design a bassa inerzia, il che lo rende meno sensibile all'inadeguatezza dell'inerzia del carico ma leggermente più lento nella risposta di accelerazione di picco.

L'implicazione pratica per il dimensionamento dell'asse: l'inerzia del carico collegata al motore dovrebbe tipicamente essere 15 volte l'inerzia del motore o inferiore per prestazioni servo ottimali.

Superare questo rapporto fa sì che i guadagni servo richiesti per un controllo stabile e reattivo si avvicinino al limite di stabilità dell'amplificatore, rendendo difficile la messa a punto e limitando la larghezza di banda ottenibile. I motori a inerzia media sono più tolleranti a rapporti di inerzia del carico più elevati rispetto ai design a bassa inerzia.

D2: Il motore non ha un freno elettromagnetico — può essere utilizzato su un asse verticale?

Senza un freno elettromagnetico, il motore non fornisce alcun bloccaggio meccanico quando il servo è diseccitato. Su un asse verticale, la gravità muoverà il carico quando l'alimentazione servo viene rimossa, a meno che non venga fornito un mezzo di supporto esterno — un contrappeso pneumatico, un blocco meccanico o un freno esterno.

Se nessuno di questi è presente, deve essere specificata la variante HF-SE102 con freno (con suffisso "B" nella designazione del modello). Per assi orizzontali o assi verticali con bilanciamento gravitazionale, l'HF-SE102JW1-S100 senza freno è la scelta appropriata.

D3: Quale amplificatore servo MR-E è richiesto per l'HF-SE102JW1-S100?

L'HF-SE102JW1-S100 da 1.0 kW è abbinato all'amplificatore servo MR-E-100A/AG-QW003. L'MR-E-100A è l'amplificatore di classe 1.0 kW della gamma Super MR-E, abbinato alla configurazione del connettore motore S100.

L'utilizzo di un amplificatore di potenza inferiore (come l'MR-E-70A) rischia sovracorrente alla richiesta di coppia di picco del motore; l'utilizzo di un amplificatore di potenza superiore è possibile in linea di principio ma richiede la conferma della compatibilità dei parametri. Il suffisso QW003 sull'amplificatore denota la configurazione Super MR-E abbinata ai motori S100.

D4: Qual è la procedura di homing dell'encoder all'avvio?

L'encoder a 17 bit sull'HF-SE102JW1-S100 è incrementale — non ha memoria di posizione assoluta memorizzata. Ad ogni ciclo di alimentazione, l'amplificatore MR-E deve eseguire un ciclo di ritorno al riferimento su questo asse per stabilire il punto di riferimento delle coordinate.

L'asse si sposta verso il suo interruttore di riferimento o arresto meccanico a velocità ridotta, l'amplificatore registra il conteggio dell'encoder al punto di riferimento e il sistema di coordinate viene stabilito da quel punto. Questo deve completarsi con successo prima che il CNC o il PLC accettino i comandi di posizione sull'asse.

Se l'alimentazione viene persa a metà ciclo e il ritorno al riferimento viene interrotto, il ritorno al riferimento completo deve essere riavviato.

D5: Quale manutenzione richiede l'HF-SE102JW1-S100 in servizio?

I principali controlli periodici sono le condizioni del cavo e del connettore dell'encoder (ispezionare per abrasioni, isolamento screpolato alle curve e corretto posizionamento del connettore — un connettore encoder parzialmente inserito causa errori di feedback che si presentano come movimento erratico dell'asse), le condizioni del paraolio dell'albero (ispezionare per screpolature o indurimento agli intervalli di manutenzione programmati; un paraolio danneggiato consente l'ingresso di lubrificante) e le condizioni dei cuscinetti (ascoltare rumori di ruvidità o vibrazioni durante le corse di prova a vuoto). Mitsubishi raccomanda la sostituzione dei cuscinetti dopo 20.000 ore di funzionamento o quando si sviluppa ruvidità udibile.

L'encoder stesso non ha parti riparabili; se i guasti dell'encoder persistono dopo aver verificato l'integrità del cavo e del connettore, il motore richiede la sostituzione o la riparazione in fabbrica.
