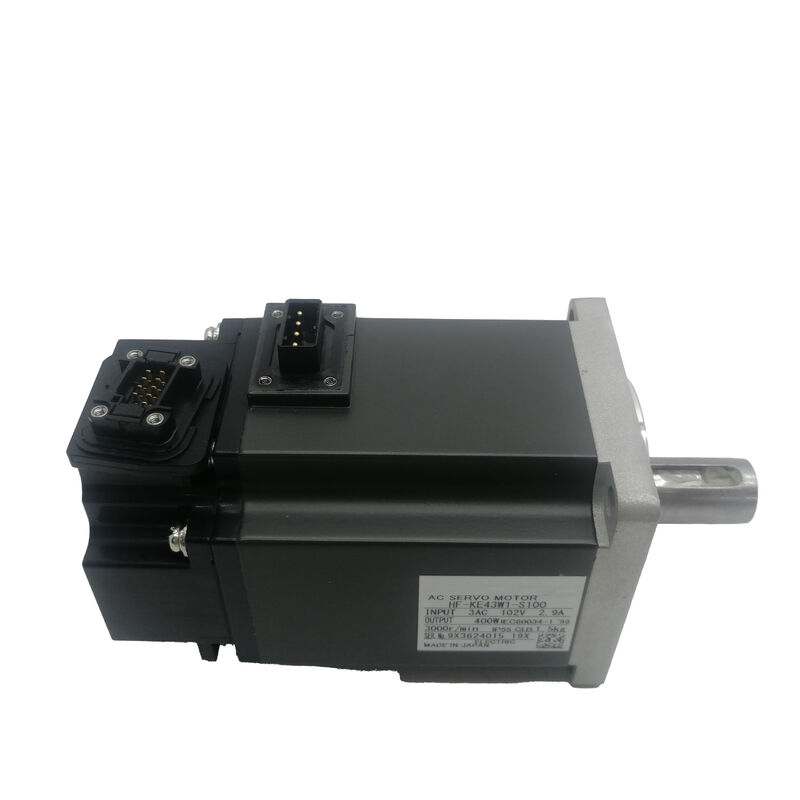

Nuovo Mitsubishi Servo Motor HF-KE43W1-S100 HFKE43W1S100 HF-KE43W1-S1OO

Mitsubishi HF-KE43W1-S100 | Motore Servo AC a Bassa Inerzia — 400W, 1.3Nm, 3000RPM Nominale / 4500RPM Max, Albero Dritto, Senza Freno, 131072 ppr, Serie MR-E

Codice Articolo: HF-KE43W1-S100

Serie: MELSERVO HF-KE — Motore Servo AC a Bassa Inerzia, Piccola Capacità

Potenza Nominale: 400 W (0.4 kW)

Capacità Alimentazione: 0.9 kVA

Coppia Nominale: 1.3 Nm (184 oz·in)

Coppia di Picco: 3.8 Nm (538 oz·in)

Velocità Nominale: 3,000 RPM

Velocità Massima: 4,500 RPM

Tipo di Albero: Dritto Standard (Liscio, Senza Chavetta)

Freno Elettromagnetico: Nessuno

Encoder: Incrementale, 131,072 ppr (17-bit)

Tensione di Alimentazione: Classe 200 VAC (3 Fasi)

Amplificatore Compatibile: Serie MR-E (Super MR-E / S100)

Condizione: Nuovo

Panoramica

Il Mitsubishi HF-KE43W1-S100 è un motore servo AC a bassa inerzia da 400W della serie HF-KE, configurato con un albero liscio dritto standard, senza freno elettromagnetico e un encoder incrementale da 131.072 ppr per la piattaforma dell'amplificatore Super MR-E.

Tre specifiche definiscono l'inviluppo operativo e le caratteristiche di installazione di questa unità: una coppia nominale di 1.3 Nm con un picco di 3.8 Nm per la dinamica di posizionamento, una velocità nominale di 3.000 RPM con un limite massimo di 4.500 RPM e un albero liscio che trasmette la coppia interamente tramite bloccaggio a frizione all'interfaccia di accoppiamento.

La velocità massima di 4.500 RPM del W1-S100 merita una nota esplicita: è inferiore al limite di 6.000 RPM presente su alcune altre varianti HF-KE43.

In pratica, la maggior parte delle applicazioni di posizionamento a basso carico opera bene entro i 3.000-4.000 RPM durante la traslazione rapida, e l'intervallo di velocità del W1-S100 li copre comodamente.

Dove il requisito di velocità si avvicina o supera i 4.500 RPM in modo continuo, è necessario selezionare una variante diversa con un rating di velocità massima superiore.

All'interno del suo inviluppo nominale, tuttavia, l'HF-KE43W1-S100 eroga la piena coppia nominale di 1.3 Nm sull'intervallo di velocità continuo, con il picco di 3.8 Nm disponibile per le fasi di accelerazione.

Con una capacità di alimentazione di 0.9 kVA, la richiesta di alimentazione elettrica che questo motore pone all'impianto — tramite l'amplificatore MR-E-40A — è modesta.

Questo valore riflette la potenza di ingresso totale assorbita dalla rete durante il funzionamento nominale, comprese le perdite dell'amplificatore, e determina il dimensionamento dell'interruttore automatico e del cablaggio di alimentazione per il quadro di comando.

Specifiche Chiave

Albero Dritto Liscio — Trasmissione di Coppia Solo Tramite Bloccaggio

La configurazione W1 presenta un albero dritto standard senza chavetta. Con una coppia nominale di 1.3 Nm — e un picco di 3.8 Nm durante l'accelerazione — l'accoppiamento deve trasmettere tutta la coppia tramite attrito tra la superficie dell'albero e il foro del componente che vi si monta: una puleggia dentata, un mozzo di accoppiamento, un pignone o un collare. Non c'è alcun interblocco meccanico di supporto.

Ciò è del tutto adeguato quando l'accoppiamento è specificato e installato correttamente.

Il foro del mozzo deve essere lavorato con la tolleranza di accoppiamento corretta per il diametro dell'albero, il mozzo deve essere serrato alla coppia di bloccaggio specificata dal produttore dell'accoppiamento utilizzando uno strumento calibrato, e le superfici dell'albero e del foro devono essere pulite e prive di danni prima dell'assemblaggio.

Con queste condizioni soddisfatte, un accoppiamento con albero liscio su un motore da 400W sopporta il carico di coppia senza problemi per la normale vita utile della macchina.

Il vantaggio pratico dell'albero dritto liscio rispetto a una configurazione con chavetta è la flessibilità di montaggio.

Non c'è alcun vincolo di allineamento angolare tra albero e mozzo — il mozzo può essere posizionato in qualsiasi posizione rotazionale prima del bloccaggio, il che semplifica il montaggio di pulegge dentate e componenti simili in cui il percorso della cinghia determina l'orientamento ideale del mozzo.

Rende anche semplice la rimozione del mozzo: allentare la vite o il dado di bloccaggio, e il mozzo scorre via senza la necessità di estrarre prima una chavetta.

Il rischio potenziale è lo slittamento dell'accoppiamento in condizioni che superano la coppia di bloccaggio a frizione — vibrazioni sostenute, inversioni di direzione alternate o qualsiasi situazione in cui la richiesta di coppia di picco si avvicina alla soglia di slittamento dell'accoppiamento.

Su un asse servo da 400W con caratteristiche di carico definite e un accoppiamento correttamente specificato, questo rischio viene gestito attraverso una corretta ingegnerizzazione nella fase di progettazione.

Se l'applicazione coinvolge inversioni di direzione ad alta frequenza con inerzia significativa, o se la coppia di picco all'accoppiamento si avvicina regolarmente al limite di bloccaggio, la variante con albero con chavetta (HF-KE43KW1-S100) fornisce un interblocco rotazionale positivo che elimina completamente questo rischio.

Velocità Massima 4.500 RPM — Operare all'interno dell'Inviluppo

La velocità massima di 4.500 RPM dell'HF-KE43W1-S100 definisce il limite meccanico ed elettrico superiore per il funzionamento continuo. Superare questa velocità — anche brevemente — rischia sovraccarico dei cuscinetti del motore, errori di conteggio degli impulsi dell'encoder a frequenze superiori al massimo output nominale dell'encoder e allarmi di sovravelocità elettrica sull'amplificatore MR-E.

La velocità nominale di 3.000 RPM è dove il motore eroga la sua piena coppia nominale di 1.3 Nm; tra 3.000 e 4.500 RPM il motore opera nella regione di indebolimento di campo dove la coppia disponibile diminuisce all'aumentare della velocità.

Per la maggior parte delle applicazioni di posizionamento a basso carico, il profilo operativo rimane ben entro il limite di 4.500 RPM. Un motore a bassa inerzia da 400W è più comunemente applicato ad assi che trascorrono la maggior parte del loro ciclo in mosse di posizionamento a velocità moderata — tipicamente da 500 a 3.000 RPM a seconda del passo della vite a ricircolo di sfere, del rapporto di trasmissione e della velocità della tavola richiesta. Le mosse di traslazione rapida possono spingere brevemente verso l'estremità di velocità più alta, ma il funzionamento continuo vicino ai 4.500 RPM è insolito nel normale servizio di posizionamento.

Il limite di 4.500 RPM è importante quando si calcola la velocità massima della tavola.

A 3.000 RPM di velocità del motore con una trasmissione 1:1 e un passo di vite a ricircolo di sfere da 10 mm, la tavola si muove a 500 mm/min — ben all'interno della traslazione rapida tipica del CNC. Se l'applicazione richiede velocità di traslazione significativamente più elevate, il rapporto di trasmissione e il passo della vite devono essere confermati rispetto al limite di 4.500 RPM prima di specificare questa variante.

Encoder Incrementale da 131.072 ppr e Auto-Tuning MR-E

L'encoder incrementale a 17 bit restituisce 131.072 impulsi per rivoluzione al ciclo di controllo della posizione dell'amplificatore MR-E. Questa risoluzione fornisce all'amplificatore un feedback di velocità e posizione a grana fine, che utilizza in due modi.

Innanzitutto, consente una chiusura stretta del ciclo di posizione: nel momento in cui il motore decelera verso una posizione target, l'amplificatore può rilevare errori di inseguimento molto piccoli e generare comandi di coppia correttivi prima che l'errore diventi visibile come imprecisione di posizionamento.

A 131.072 ppr, l'incremento di posizione per impulso su una vite a ricircolo di sfere da 10 mm con accoppiamento 1:1 è di circa 0,076 μm — più fine di qualsiasi precisione meccanica pratica di una macchina utensile, quindi l'encoder non limita la risoluzione di posizionamento ottenibile in alcuna installazione reale.

In secondo luogo, l'elevato numero di impulsi supporta l'auto-tuning in tempo reale dell'MR-E.

L'auto-tuning osserva l'errore di inseguimento della velocità durante il normale funzionamento e regola progressivamente i guadagni del servo — guadagno del ciclo di posizione, guadagno del ciclo di velocità, guadagno integrale — per minimizzare l'errore senza introdurre oscillazioni.

Il processo inizia automaticamente quando il servo è abilitato e continua in background mentre la macchina è in funzione. Per un motore da 400W su un asse di posizionamento leggero, l'auto-tuning converge tipicamente su impostazioni stabili e ben abbinate entro i primi cicli macchina, eliminando la necessità di ottimizzazione manuale dei guadagni alla messa in servizio.

Poiché l'encoder è incrementale anziché assoluto, è richiesto un ciclo di ritorno di riferimento (homing) ad ogni ciclo di accensione per stabilire il riferimento di posizione dell'asse.

L'asse si sposta verso un interruttore di riferimento o un arresto meccanico a velocità ridotta, l'amplificatore registra il conteggio dell'encoder nella posizione di riferimento e il sistema di coordinate viene stabilito da quel punto.

Questa è una sequenza automatica di avvio macchina sulla maggior parte dei sistemi controllati da Mitsubishi e aggiunge tipicamente da 5 a 30 secondi al tempo di avvio a seconda della corsa dell'asse e dell'impostazione della velocità di homing.

Connettore S100 e Amplificatore MR-E — Praticità del Cablaggio di Sistema

La designazione S100 identifica la configurazione del connettore del motore come interfaccia Super MR-E. Sull'amplificatore MR-E, i connettori di potenza ed encoder escono dalla parte anteriore dell'unità — un design che semplifica il routing dei cavi quando l'amplificatore è montato in un quadro con spazio laterale e superiore limitato.

I percorsi dei cavi dalla parte anteriore dell'amplificatore ai connettori di alimentazione ed encoder del motore possono seguire un percorso diretto senza dover aggirare il corpo dell'amplificatore.

L'amplificatore servo MR-E-40A fornisce due interfacce di controllo in un'unica unità: ingresso a treno di impulsi per il controllo di posizione e velocità da un'uscita a impulsi CNC o PLC, e ingresso analogico (±10V) per il controllo di velocità e coppia.

Entrambi sono disponibili senza alcuna modifica hardware, rendendo la combinazione HF-KE43W1-S100 / MR-E-40A utilizzabile sia in architetture macchina a comando a impulsi che a comando analogico. La modalità di controllo viene selezionata tramite parametri e configurazione del cablaggio.

Le funzioni di protezione integrate nell'MR-E-40A coprono lo spegnimento per sovracorrente, lo spegnimento per sovratensione rigenerativa, la protezione da sovraccarico tramite relè termico elettronico, la protezione da guasto dell'encoder, la protezione da sovravelocità a 4.500 RPM e la protezione da errore di posizione eccessivo.

La protezione da sovravelocità applica specificamente il limite meccanico di 4.500 RPM del W1-S100 a livello di amplificatore, impedendo un funzionamento accidentale al di sopra della velocità massima nominale indipendentemente dalla sorgente di comando.

FAQ

D1: Qual è la differenza tra l'HF-KE43W1-S100 e l'HF-KE43KW1-S100?

Entrambi sono motori HF-KE da 400W per l'amplificatore Super MR-E con la stessa coppia nominale, velocità, encoder e potenze nominali. La differenza è l'albero: l'HF-KE43W1-S100 ha un albero dritto liscio standard senza chavetta, che trasmette la coppia solo tramite bloccaggio a frizione.

L'HF-KE43KW1-S100 ha un albero con chavetta, che aggiunge un interblocco rotazionale positivo tra albero e mozzo di accoppiamento.

La variante con chavetta è preferita per assi con frequenti inversioni di direzione ad alta frequenza o dove carichi di coppia di picco sostenuti potrebbero superare il bloccaggio a frizione di un albero liscio. Per assi di posizionamento puliti, per carichi moderati e con accoppiamenti correttamente specificati, la variante W1 con albero liscio è del tutto adeguata.

D2: La velocità massima è indicata come 4.500 RPM. Questo limita la velocità di traslazione rapida?

Sì, in proporzione alla trasmissione meccanica. A 4.500 RPM di velocità del motore con un accoppiamento 1:1 a una vite a ricircolo di sfere da 10 mm, la velocità massima della tavola è di 45 m/min. Per la maggior parte delle applicazioni di assi da 400W — posizionamento leggero, azionamenti di piccoli nastri trasportatori, assemblaggio elettronico — questo è ben al di sopra della velocità di traslazione rapida richiesta.

Se l'applicazione richiede velocità di traslazione più elevate, il rapporto di trasmissione, il passo della vite e la velocità del motore richiesta devono essere calcolati per confermare che il limite di 4.500 RPM non venga superato nel normale funzionamento.

D3: L'HF-KE43W1-S100 richiede un ritorno di riferimento (homing) ad ogni ciclo di accensione?

Sì. L'encoder incrementale non ha memoria di posizione memorizzata — la posizione è nota solo rispetto a un punto di riferimento stabilito da un ciclo di homing all'avvio.

L'amplificatore MR-E esegue questa operazione automaticamente all'avvio sulla maggior parte delle configurazioni macchina: l'asse si sposta verso un interruttore di riferimento a velocità ridotta, il conteggio dell'encoder in quella posizione viene registrato e il sistema di coordinate viene stabilito.

Se l'alimentazione viene interrotta a metà ciclo, il ciclo di homing deve ricominciare dall'inizio quando l'alimentazione viene ripristinata. Le macchine in cui frequenti interruzioni di alimentazione renderebbero questa operazione scomoda dovrebbero considerare una variante con encoder assoluto.

D4: A cosa serve la cifra di 0.9 kVA di capacità di alimentazione?

La capacità di alimentazione è la richiesta totale di ingresso AC dall'alimentazione dell'impianto quando il motore e l'amplificatore operano a potenza nominale — comprese le perdite dell'amplificatore. Viene utilizzata per dimensionare l'interruttore automatico, il contattore, il cablaggio di alimentazione e il budget di potenza totale del quadro quando più azionamenti condividono un'alimentazione comune.

A 0.9 kVA, la combinazione HF-KE43W1-S100 / MR-E-40A assorbe circa 0.9 kVA dall'alimentazione a 200 VAC a pieno carico nominale. La richiesta effettiva è inferiore durante il funzionamento a carico parziale, il che è tipico per un asse di posizionamento che funziona a coppia nominale solo durante le fasi di accelerazione e decelerazione.

D5: Come deve essere installato l'accoppiamento sull'albero dritto liscio?

Pulire accuratamente sia la superficie dell'albero che il foro del mozzo — qualsiasi contaminazione riduce il coefficiente di attrito effettivo e quindi la capacità di coppia di bloccaggio. Verificare che il diametro del foro del mozzo corrisponda al diametro dell'albero secondo la corretta specifica di accoppiamento (tipicamente un leggero interferenza o un accoppiamento a gioco ridotto per accoppiamenti di servomotori).

Applicare il mozzo all'albero, posizionarlo alla corretta posizione assiale e serrare la vite o il dado di bloccaggio alla coppia specificata dal produttore dell'accoppiamento utilizzando una chiave dinamometrica calibrata — non a sensazione. Dopo l'installazione iniziale e un breve ciclo di funzionamento, ricontrollare la coppia di bloccaggio, poiché un leggero assestamento all'interfaccia è normale. Segnare la posizione relativa di albero e mozzo prima di ogni accesso di manutenzione in modo che qualsiasi slittamento rotazionale possa essere rilevato visivamente al rimontaggio.
