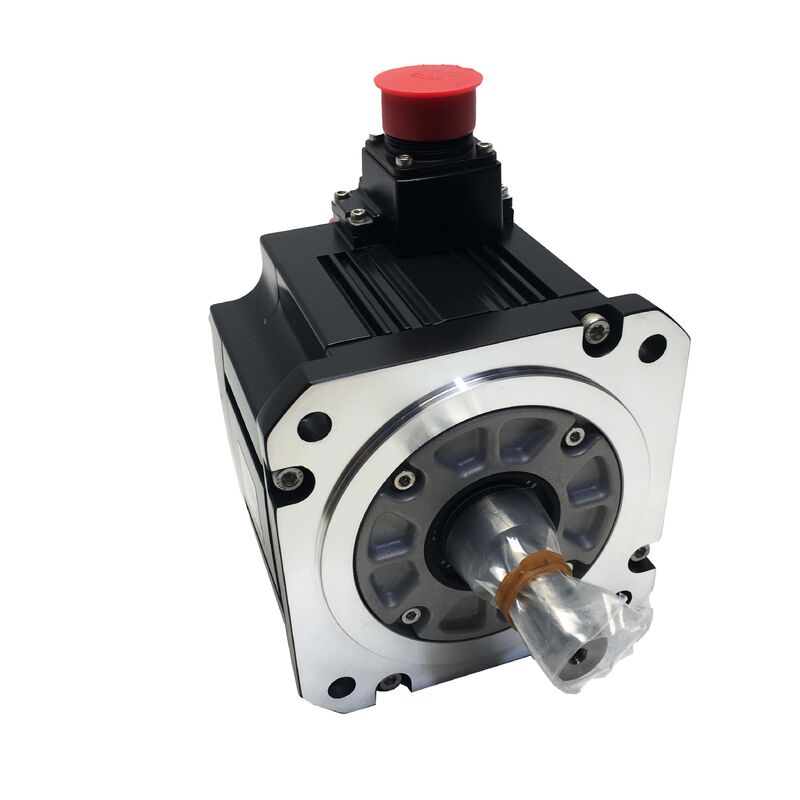

Mitsubishi HF-SP524 MELSERVO-J3 Servo Motor
Numero della parte:HF-SP524
Marca:Mitsubishi Electric
Serie:MELSERVO-J3 -- Tipo HF-SP
Condizione:Nuovo / rinnovato
Visualizzazione
IlMitsubishi HF-SP524è un servomotore senza spazzole di 500W di Mitsubishi Electric della serie MELSERVO-J3.motore di media potenza dotato di una configurazione 400VAC ed è progettato per applicazioni di precisione dell'asse di alimentazione e di posizionamento nei sistemi di movimentazione dei materiali, robot industriali e apparecchiature di automazione multiasse.
Con una coppia continua di 2,39 Nm e una capacità di picco di 7,16 Nm, questo motore funziona a una velocità nominale di 2.000 giri al minuto con un massimo di 3.000 giri al minuto.Il codificatore assoluto a 18 bit integrato fornisce informazioni di posizione esatte, mentre la tenuta ambientale IP67 garantisce una durata a lungo termine in ambienti industriali esigenti.
Specificità principali
| Prodotto nominale |
500 W (0,5 kW) |
| Torsione nominale |
2.39 Nm |
| Torsione massima |
7.16 Nm |
| Corrente nominale |
1.5 A |
| Tensione di alimentazione |
Classe 400VAC (3-fase) |
| Velocità nominale |
2,000 RPM |
| Velocità massima |
3,000 RPM |
| Codatore |
Assoluto a 18 bit (integrato) |
| Tipo di albero |
Fuoco rettilineo |
| Tenere il freno |
Nessuna (standard) |
| Protezione contro l'ingresso |
IP67 (cassa) |
| Dimensione della flangia |
130 × 130 mm |
| Amplificatore compatibile |
L'indicatore di emissione deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 1225/2009. |
| Temperatura di funzionamento |
Da 0 a +40°C |
| Serie |
MELSERVO-J3 -- HF-SP |
Vantaggi del funzionamento a 400 V
Il suffisso "24" indica che si tratta della variante 400VAC del motore HF-SP da 500W.questo motore offre notevoli vantaggi di installazione:
• La diminuzione della corrente di assunzione riduce i requisiti di sezione trasversale del cavo
• riduzione della tensione termica sugli stadi di uscita del servoamplificatore
• Diminuzione minima della tensione su lunghe corse di cavi
• Compatibilità diretta con le infrastrutture trifasiche a 400 VAC comuni agli impianti europei e asiatici
Progettazione dell'inerzia media
La progettazione a media inerzia della famiglia HF-SP è ottimizzata per applicazioni con carichi meccanici sostanziali, tra cui carri azionati, indicizzatori rotanti e assi a vite a sfera su macchine utensili.1 rapporto tra coppia di picco e coppia nominale fornisce ampio spazio di accelerazione per le velocità tipiche del ciclo di posizionamento.
Encoder assoluto a 18 bit
L'encoder assoluto ad alta risoluzione fornisce 262.144 conteggi per rivoluzione e mantiene i dati di posizione attraverso interruzioni di alimentazione senza supporto della batteria.
Questo elimina le sequenze di autodifesa all'avvio e garantisce una conoscenza immediata della posizione quando il sistema si accende.
IP67 Protezione ambientale
L'alloggiamento IP67 fornisce una protezione completa contro l'ingresso di polvere e l'immersione temporanea fino a un metro per 30 minuti.
Questa robusta tenuta protegge dal liquido di raffreddamento, dai liquidi di pulizia e dai contaminanti industriali che comunemente causano un guasto prematuro del motore.
Compatibilità del driver
L'HF-SP524 è abbinato a un servoamplificatore Mitsubishi MR-J3-60A4 (comando analogo/impulso) o MR-J3-60B4 (comando di rete in fibra SSCNET III).
L'architettura SSCNET III fornisce una comunicazione in fibra ottica a prova di rumore per sistemi multiasse coordinati con cablaggio semplificato.
Domande frequenti
D1: Qual è la differenza tra l'HF-SP524 e l'HF-SP52 e quando sceglierei la variante a 400 V?
Entrambi i motori sono unità HF-SP da 500W con coppia, velocità e specifiche meccaniche identiche.
L'HF-SP52 funziona da 200VAC a 2,9A, mentre l'HF-SP524 utilizza 400VAC a 1,5A.Scegliere la variante a 400 V quando l'impianto utilizza un'infrastruttura a tre fasi a 400 VAC per semplificare il cablaggio e ridurre il carico termico.
D2: Quale servoamplificatore richiede l'HF-SP524?
L'accoppiamento corretto degli amplificatori è il Mitsubishi MR-J3-60A4 (comando analogo e pulso-treno) o MR-J3-60B4 (comando di rete in fibra ottica SSCNET III), entrambi indicati per ingresso trifase 400VAC.La classe di tensione dell'azionamento e del motore deve corrispondere.
D3: Perché la serie HF-SP utilizza una progettazione a media inerzia?
I motori a media inerzia tollerano rapporti di inerzia carico-motore più elevati, rendendoli adatti per applicazioni con carichi meccanici sostanziali come carri di movimentazione di materiali e assi di macchine utensili.Questa progettazione fornisce, risposta dell'asse ben smorzata senza eccessiva regolazione del guadagno.
D4: L'HF-SP524 può essere utilizzato senza freno su un asse verticale?
Per gli assi verticali che trasportano un peso di carico significativo, la variante frenata (HF-SP524B) fornisce una tenuta meccanica per impedire la caduta dell'asse durante la perdita di potenza.L'HF-SP524 senza freno è adatto per assi orizzontali e applicazioni in cui l'azionamento mantiene la posizione attivamente.
D5: Cosa deve essere controllato quando si acquista un HF-SP524 usato?
Ispezionare il connettore dell'encoder e l'uscita del cavo per verificare danni o corrosioni, misurare la resistenza di avvolgimento trifase per il bilanciamento e verificare la resistenza dell'isolamento.Rotare l'albero per valutare le condizioni del cuscinetto e ispezionare i sigilli dell'alberoSi raccomanda una prova di banco che includa la verifica dell'encoder e la prova senza carico.
