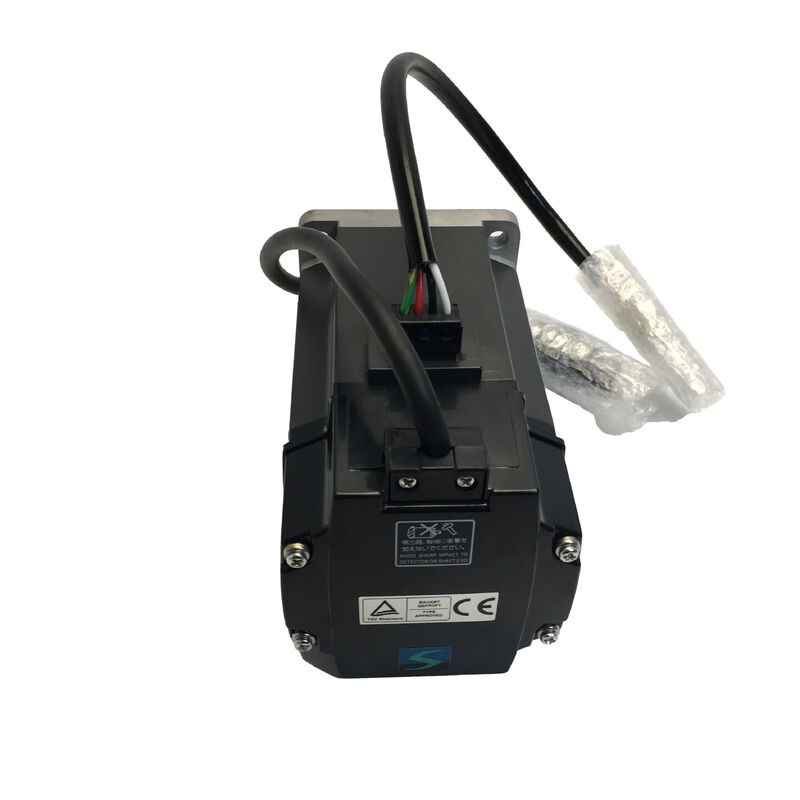

Motore Servo AC Mitsubishi Electric HC-KFE43

400W | Coppia nominale 1,3 Nm | 3000 giri/min | Encoder incrementale 10.000 ppr | Serie MR-E | Flangia 60x60mm | Corpo IP55 | Discontinuato

Costruito per il valore. Progettato per la precisione.

Esiste un segmento ben consolidato nel mercato dei servomotori in cui i sistemi di encoder assoluti di fascia alta e la complessità che ne deriva sono semplicemente non necessari. Macchinari generici, attrezzature tessili, linee di confezionamento, assi di alimentazione standard: queste applicazioni richiedono una coppia affidabile, un controllo della velocità stabile e un posizionamento prevedibile senza il sovrapprezzo dei feedback assoluti multi-bit o l'overhead di configurazione dei sistemi di amplificatori di fascia alta. Il Mitsubishi Electric HC-KFE43 è stato progettato esattamente per questo spazio.

Parte della serie HC-KFE e abbinato alla famiglia di amplificatori servo generici MR-E di Mitsubishi, questo servomotore AC a bassa inerzia da 400W offre le prestazioni fondamentali che hanno reso la piattaforma MELSERVO un riferimento standard nell'automazione industriale: erogazione di coppia pulita a 3000 giri/min, un rapporto coppia di picco/nominale di 3:1 per l'accelerazione e un encoder incrementale sufficientemente preciso per le esigenze di posizionamento delle applicazioni per cui è stato costruito.

Specifiche Tecniche

Posizionamento di questo motore nella gamma Mitsubishi MELSERVO

Mitsubishi Electric ha organizzato le sue generazioni di prodotti MELSERVO per livelli applicativi, e la serie HC-KFE occupava il livello generico, posizionata al di sotto della serie HC-KFS (compatibile MR-J2S, encoder assoluto a 17 bit) in termini di sofisticazione dell'encoder, ma condividendo la stessa impronta di flangia 60x60mm e le stesse cifre di coppia nominale/di picco di 1,3 Nm / 3,8 Nm a 400W di potenza.

La serie HC-KFE si accoppia esclusivamente con l'amplificatore servo MR-E, il punto di ingresso di Mitsubishi nel controllo servo generico. Per l'HC-KFE43, ciò significa l'MR-E-40A (ingresso treno di impulsi) o l'MR-E-40AG (comando di velocità analogico). L'amplificatore MR-E accetta comandi in treno di impulsi da moduli di posizionamento, PLC o controller di movimento, rendendo l'HC-KFE43 facile da integrare in sistemi basati su PLC MELSEC serie Q/FX o unità di posizionamento autonome con uscita a impulsi.

Dove il motore della serie HC-KFS monta un encoder assoluto a 17 bit che mantiene la posizione attraverso i cicli di accensione, l'encoder incrementale da 10.000 ppr dell'HC-KFE43 riporta solo il movimento relativo dell'albero dall'ultima posizione di riferimento. Il sistema richiede un homing all'accensione per stabilire la posizione assoluta, un vincolo ben compreso nelle applicazioni generiche in cui la geometria della macchina è fissa e i cicli di homing sono di routine.

Prestazioni di Coppia: Il Rapporto di Picco 3:1

A 400W di potenza nominale, l'HC-KFE43 produce una coppia nominale continua di 1,3 Nm, il valore rispetto al quale viene eseguita la dimensionatura del carico e che il motore può sostenere indefinitamente entro i limiti termici. La coppia di picco nominale di 3,8 Nm (circa tre volte il valore nominale) è disponibile per le brevi richieste transitorie dei cicli di accelerazione e decelerazione.

Tale rapporto coppia di picco/nominale è il numero che determina la rapidità con cui un asse può accelerare sotto una data inerzia di carico. Per un'applicazione in cui il rapporto di inerzia del carico rientra nel limite raccomandato dall'MR-E (15 volte l'inerzia del motore per la serie HC-KFE), la coppia di picco di 3,8 Nm è completamente disponibile per gestire rapidi spostamenti punto-punto. Gli assi in cui il tempo di accelerazione è importante (pick-and-place a breve corsa, navette, indexer) traggono un reale valore di tempo ciclo da questo margine.

Il Grado di Protezione IP55 e i suoi Limiti Pratici

L'HC-KFE43 ha un grado di protezione del corpo IP55, protezione contro l'ingresso di polvere e getti d'acqua da qualsiasi direzione, che copre l'alloggiamento del motore. Ciò rende il motore adatto ad ambienti macchina aperti in cui sono presenti schizzi accidentali di fluidi e particelle aerodisperse.

L'eccezione dichiarata è importante per la pianificazione dell'installazione: la parte passante dell'albero e i connettori sull'HC-KFE NON sono IP55. Liquidi o contaminanti che raggiungono l'ingresso dell'albero nell'alloggiamento o i connettori dell'encoder/alimentazione bypassano completamente la protezione del corpo del motore. Nelle applicazioni in cui la gestione dei fluidi attorno all'albero non è possibile, dovrebbe essere valutata una variante con paraolio (disponibile in altri modelli della serie HC) o una sigillatura meccanica aggiuntiva sull'albero. La connessione del cavo dell'encoder in particolare merita protezione dalla contaminazione, poiché il degrado del segnale dell'encoder è una modalità di guasto comune in ambienti umidi o sporchi.

Note sull'Installazione Meccanica

Il montaggio con flangia quadrata da 60x60mm è il profilo standard per servomotori inferiori a 1kW nella linea MELSERVO HC/HF/HG, la stessa dimensione di flangia che copre i motori Mitsubishi a bassa inerzia da 400W dalla generazione HC-KFE fino all'attuale serie HG-KR. Il modello dei fori delle viti e le dimensioni del registro della flangia sono coerenti tra le generazioni, il che ha reso possibile la sostituzione meccanica flangia-flangia durante l'aggiornamento dei sistemi di azionamento senza modificare le piastre di montaggio della macchina.

L'alloggiamento del corpo motore è adatto al raffreddamento naturale (a convezione), non è necessaria una ventola di raffreddamento forzato e non è necessario spazio per il flusso d'aria oltre alle normali distanze di installazione. I requisiti ambientali operativi seguono le pratiche standard dei servo industriali: installazione interna, libera da gas corrosivi o infiammabili, nebbia d'olio e luce solare diretta. L'altitudine massima di installazione senza declassamento è di 1.000 metri sul livello del mare.

Per i progetti di macchine che applicano coppie sbilanciate (ad esempio, assi verticali), la documentazione Mitsubishi raccomanda di mantenere la componente di coppia sbilanciata al di sotto del 70% della coppia nominale del motore. Questa è una considerazione di dimensionamento del progetto piuttosto che un limite operativo.

Considerazioni sulla Sostituzione e sull'Aggiornamento

L'HC-KFE43 è un prodotto discontinuato, e l'amplificatore MR-E con cui opera ha anch'esso raggiunto lo stato di fine vita. Le nuove unità non sono più disponibili tramite i canali di distribuzione standard Mitsubishi; il mercato di approvvigionamento è costituito da scorte residue aftermarket, unità rimosse dal servizio e inventario ricondizionato dai fornitori di parti di automazione industriale.

Per le installazioni che pianificano un aggiornamento del sistema di azionamento, il percorso di migrazione documentato da Mitsubishi dall'MR-E alle attuali generazioni MELSERVO porta alla serie MR-JE (per applicazioni generiche) o alla serie MR-J4 (per requisiti di prestazioni superiori). I motori della serie HG-KN sono l'equivalente di generazione attuale nella categoria a bassa inerzia da 400W, condividendo la stessa impronta di flangia da 60x60mm, il che semplifica la sostituzione meccanica.

Domande Frequenti

D1: Qual è il modello specifico di amplificatore MR-E che si abbina all'HC-KFE43?

L'HC-KFE43 è progettato per gli amplificatori MR-E-40A e MR-E-40AG. L'MR-E-40A accetta comandi di posizione in treno di impulsi (formati impulso + direzione o differenza di fase di 90°) da controller esterni, mentre l'MR-E-40AG aggiunge un ingresso di comando di velocità analogico per applicazioni in cui l'amplificatore opera in modalità di controllo della velocità sotto l'uscita analogica di un controller di livello superiore. Il suffisso "40" nella designazione dell'amplificatore corrisponde alla classe di motori da 400W, abbinandosi direttamente all'uscita nominale dell'HC-KFE43. Altre dimensioni di telaio MR-E (10A, 20A, 70A, ecc.) non sono abbinate all'HC-KFE43 e non dovrebbero essere sostituite.

D2: L'HC-KFE43 richiede un backup a batteria per mantenere la posizione tra i cicli di accensione?

Non è necessaria una batteria, ma il motore non mantiene nemmeno la posizione assoluta durante lo spegnimento. L'HC-KFE43 utilizza un encoder incrementale, che richiede una sequenza di homing ad ogni accensione per stabilire un punto di riferimento prima che il sistema di controllo disponga di dati di posizione assoluta validi. Ciò differisce dai motori Mitsubishi della serie HC-KFS con encoder assoluti a 17 bit, che mantengono la posizione tramite l'encoder alimentato a batteria anche dopo la rimozione dell'alimentazione. Per applicazioni che richiedono il mantenimento della posizione a prova di ciclo di accensione senza homing, un motore con encoder assoluto è la scelta appropriata.

D3: L'HC-KFE43 può essere sostituito con un motore Mitsubishi di produzione attuale sulla stessa base di montaggio meccanico?

Meccanicamente, l'impronta di flangia da 60x60mm dell'HC-KFE43 è condivisa con i motori Mitsubishi a bassa inerzia da 400W di generazione attuale, inclusa la serie HG-KR43. Le dimensioni della flangia consentono una sostituzione meccanica diretta sulla macchina senza modificare la piastra di montaggio. Tuttavia, l'interfaccia encoder tra l'HC-KFE43 (incrementale, adatto all'MR-E) e i motori della serie HG-KR attuale (assoluto a 22 bit, adatto all'MR-J4) è completamente diversa. Una sostituzione puramente meccanica mantenendo l'amplificatore MR-E esistente non è fattibile; un aggiornamento completo di motore e amplificatore come coppia abbinata è l'approccio corretto.

D4: Cosa significa in pratica l'eccezione IP55 per la parte passante dell'albero?

Il grado di protezione IP55 copre la superficie esterna del corpo motore ma esclude esplicitamente il punto in cui l'albero esce dall'alloggiamento e le posizioni dei connettori del cavo. In pratica, ciò significa che i contaminanti fluidi che raggiungono l'area della tenuta dell'albero (nebbia di refrigerante, spruzzi di fluido da taglio, acqua di lavaggio) possono bypassare la protezione del corpo del motore ed entrare nel motore o nell'assemblaggio dell'encoder nel tempo. Negli ambienti di officina puliti questo è raramente un problema. Nelle macchine utensili o negli ambienti di processo umido in cui il motore è montato vicino alle zone di refrigerazione, è essenziale una corretta schermatura del punto di uscita dell'albero e dei connettori dei cavi. Alcune installazioni utilizzano coperture protettive o configurazioni di alloggiamento per estendere la protezione effettiva in questi punti vulnerabili.

D5: L'HC-KFE43 è adatto per applicazioni con assi verticali?

Il motore stesso è meccanicamente in grado di essere utilizzato su assi verticali, ma la documentazione Mitsubishi specifica che la coppia sbilanciata sull'albero motore dovrebbe essere mantenuta al di sotto del 70% della coppia nominale per macchine con squilibrio di carico gravitazionale. L'HC-KFE43 base non include un freno elettromagnetico. Per qualsiasi asse verticale che debba mantenere la posizione del carico quando l'amplificatore servo è diseccitato (inclusi arresti controllati, arresti di emergenza o interruzioni di corrente), dovrebbe essere specificata la variante con freno elettromagnetico (HC-KFE43B) anziché il motore standard. Affidarsi esclusivamente all'uscita di coppia dell'amplificatore servo per mantenere un carico verticale quando l'alimentazione viene rimossa non è una pratica di progettazione sicura.
