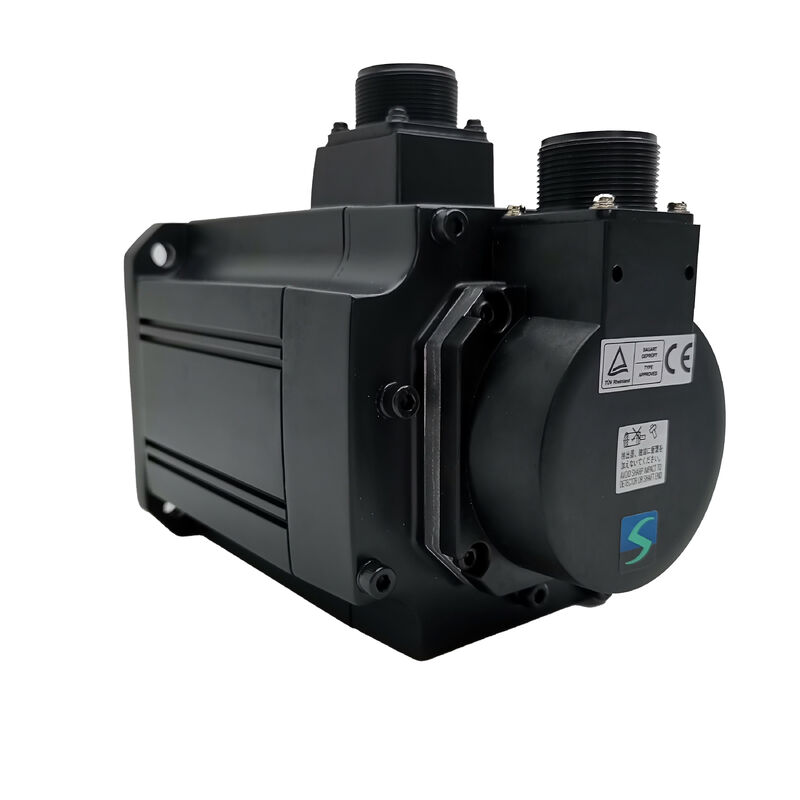

Motore Servo AC Mitsubishi HC-SFS352

Serie MELSERVO-J2S | 3,5 kW | 2000 RPM | Encoder Assoluto a 17 bit | IP65

Inerzia Media, Massima Affidabilità

Nel controllo del movimento, abbinare il motore giusto al carico giusto è importante quanto la potenza di uscita grezza. Il Mitsubishi HC-SFS352 si posiziona in un punto di equilibrio pratico: inerzia media, capacità media, progettato per la classe di applicazioni in cui la consegna di coppia costante e il feedback ad alta risoluzione contano più della ricerca di numeri di velocità di picco.

Parte della serie MELSERVO HC-SFS di Mitsubishi, questo motore brushless AC da 3,5 kW è dotato di un encoder assoluto integrato a 17 bit — equivalente a 131.072 impulsi per rivoluzione — e si abbina alla famiglia di amplificatori servo MR-J2S per un sistema ad anello chiuso che Mitsubishi ha progettato e validato come unità abbinata. Non necessita di un riferimento di home all'avvio. Non perde la posizione in caso di interruzione di corrente. Si mette al lavoro nel momento in cui il sistema viene alimentato.

Specifiche Tecniche

Encoder Assoluto a 17 bit — Dove si Trova il Vero Valore

Molti servomotori dichiarano cifre di risoluzione. Ciò che distingue l'HC-SFS352 è che il suo encoder da 131.072 ppr è assoluto, non incrementale. La distinzione si manifesta più chiaramente in due situazioni: cicli di accensione e recupero da guasti.

Con un encoder incrementale, ogni riavvio controllato richiede un ciclo di ritorno al riferimento. Gli assi devono tornare alle loro posizioni di home prima che l'operazione normale possa riprendere. Su una linea di produzione che cicla frequentemente, o su una macchina che si riprende da un arresto di emergenza più volte per turno, quei secondi si accumulano rapidamente. L'encoder assoluto sull'HC-SFS352 elimina del tutto la necessità. Alimentatelo e il sistema di controllo legge immediatamente la posizione corrente, ovunque si trovi l'asse.

La profondità a 17 bit si traduce anche in un movimento notevolmente fluido a basse velocità, dove gli encoder più grossolani tendono a introdurre micro-vibrazioni che si manifestano come variazioni della finitura superficiale nella lavorazione e errori di registrazione nella stampa o nell'etichettatura.

Coppia Costruita per Cicli Reali, Non Solo per Schede Tecniche

La coppia nominale di 16,7 N·m conferisce a questo motore una vera potenza per la classe da 3,5 kW. Più utile in pratica è il valore di coppia di picco: 50,1 N·m, esattamente tre volte il valore nominale. Quel rapporto 3:1 significa che il motore gestisce rampe di accelerazione aggressive e cambiamenti di carico improvvisi senza saturarsi, il che è importante nelle applicazioni con carichi ad alta inerzia o cicli di lavoro brevi che richiedono ripetuti avviamenti intensi.

La capacità di corrente di picco segue la stessa logica: nominale a 17 A, l'HC-SFS352 può sostenere 51 A momentaneamente, dando all'amplificatore di azionamento spazio per erogare il picco di corrente necessario per una risposta di coppia rapida senza attivare la protezione da sovracorrente in condizioni dinamiche normali.

IP65 e Paraolio — Non Opzionali in Questo Ambiente

L'HC-SFS352 viene fornito sia con protezione dall'ingresso IP65 che con un paraolio integrato sull'albero. Per un motore di queste dimensioni, probabilmente installato vicino a mandrini, viti a ricircolo di sfere o apparecchiature idrauliche, queste non sono caratteristiche di lusso. Nebbia di refrigerante, schizzi di olio da ingranaggi e sottili particelle metalliche sono routine negli ambienti in cui un servo da 3,5 kW lavora tipicamente. La classificazione IP65 blocca completamente la polvere e protegge contro i getti d'acqua; il paraolio aggiunge una seconda barriera specificamente sull'albero, dove il fluido tende a seguire una superficie rotante nella cavità del cuscinetto.

Amplificatori Servo Compatibili

L'HC-SFS352 è progettato per l'accoppiamento diretto con quattro amplificatori MELSERVO MR-J2S:

L'MR-J2S-350A supporta le modalità di controllo di posizione, velocità e coppia, nonché operazioni in modalità mista come la commutazione posizione/velocità e velocità/coppia, rendendolo la scelta più flessibile per i costruttori di macchine. L'MR-J2S-350B è adatto per architetture SSCNET multi-asse in cui la sincronizzazione tra gli assi è fondamentale.

Il collegamento segue lo schema di cablaggio standard MELSERVO: alimentazione motore ai terminali U, V, W sulla faccia dell'amplificatore; cavo encoder alla porta CN2. Non è necessario alcun hardware di interfaccia aggiuntivo.

Dove Viene Specificato Questo Motore

L'HC-SFS352 compare in un'ampia gamma di attività di automazione industriale di media potenza. Le applicazioni comuni tratte dal manuale di applicazioni MR-J2S e dall'uso sul campo includono:

• Assi di avanzamento delle macchine utensili — Posizionamento X, Y, Z su centri di fresatura e tornitura
• Robot industriali — azionamenti delle articolazioni di spalla e gomito in cui le caratteristiche di inerzia media semplificano la messa a punto
• Apparecchiature di assemblaggio di precisione — stazioni pick-and-place e di indicizzazione con cicli di lavoro impegnativi
• Controllo di linea e controllo di tensione — regolazione della tensione del nastro nella stampa, trasformazione e imballaggio
• Posizionamento multi-asse generico — qualsiasi applicazione che abbini questo motore agli amplificatori MELSERVO in un sistema di movimento coordinato

Domande Frequenti

D1: L'HC-SFS352 richiede un ciclo di homing dopo l'accensione?

No. L'encoder assoluto integrato a 17 bit conserva i dati di posizione anche quando l'alimentazione viene rimossa. Quando il sistema viene acceso, la posizione attuale dell'albero viene letta direttamente e trasferita all'amplificatore servo, senza necessità di spostamento di ritorno al riferimento.

D2: Quale amplificatore servo è consigliato per il movimento sincronizzato multi-asse?

Per sistemi multi-asse in cui è richiesta una stretta sincronizzazione tra gli assi, l'MR-J2S-350B è la scelta giusta. Si collega tramite SSCNET (Servo System Controller Network), il bus seriale ad alta velocità dedicato di Mitsubishi, che fornisce comandi di posizione e feedback dell'encoder con temporizzazione deterministica su tutti gli assi collegati.

D3: L'HC-SFS352B (versione con freno) è compatibile con gli stessi amplificatori?

Sì, la variante con freno condivide le stesse specifiche elettriche e la compatibilità con gli amplificatori. Le principali differenze sono il peso — circa 25 kg rispetto ai 19 kg del modello standard — e un momento d'inerzia leggermente superiore dovuto all'aggiunta del gruppo freno. Il freno è di tipo fail-safe a 24 VDC, destinato a mantenere gli assi verticali in posizione quando l'azionamento è diseccitato.

D4: Il motore è elencato come dismesso — è ancora possibile reperire unità sostitutive?

Mitsubishi ha dismesso l'HC-SFS352 attraverso i suoi canali di produzione standard, ma il motore rimane ampiamente disponibile tramite fornitori di parti certificate in surplus e ricondizionate. Data la vasta base installata di sistemi MELSERVO-J2S ancora in servizio attivo, la disponibilità di fornitura è generalmente affidabile. Per le strutture che mantengono più macchine con questo motore, tenere almeno un ricambio è una strategia di manutenzione sensata.

D5: Qual è il significato della classificazione "inerzia media" per questo motore?

La classe di inerzia influisce su quanto naturalmente l'inerzia del rotore del motore corrisponde all'inerzia del carico riflessa dal meccanismo collegato. I motori a inerzia media come l'HC-SFS352 sono adatti a carichi con inerzia riflessa moderata — assi lineari azionati da viti a ricircolo di sfere, bracci di robot di massa moderata, tavole rotanti. Se il rapporto di inerzia del carico è troppo elevato rispetto al motore, la larghezza di banda di risposta diminuisce e la messa a punto diventa difficile. Il manuale MR-J2S di Mitsubishi fornisce linee guida sul rapporto di inerzia per il tipo di applicazione specifico; rimanere entro tali limiti è il percorso più diretto verso una risposta servo stabile e ben smorzata.
